铁塔类项目技术规范标准化指导手册VIP免费

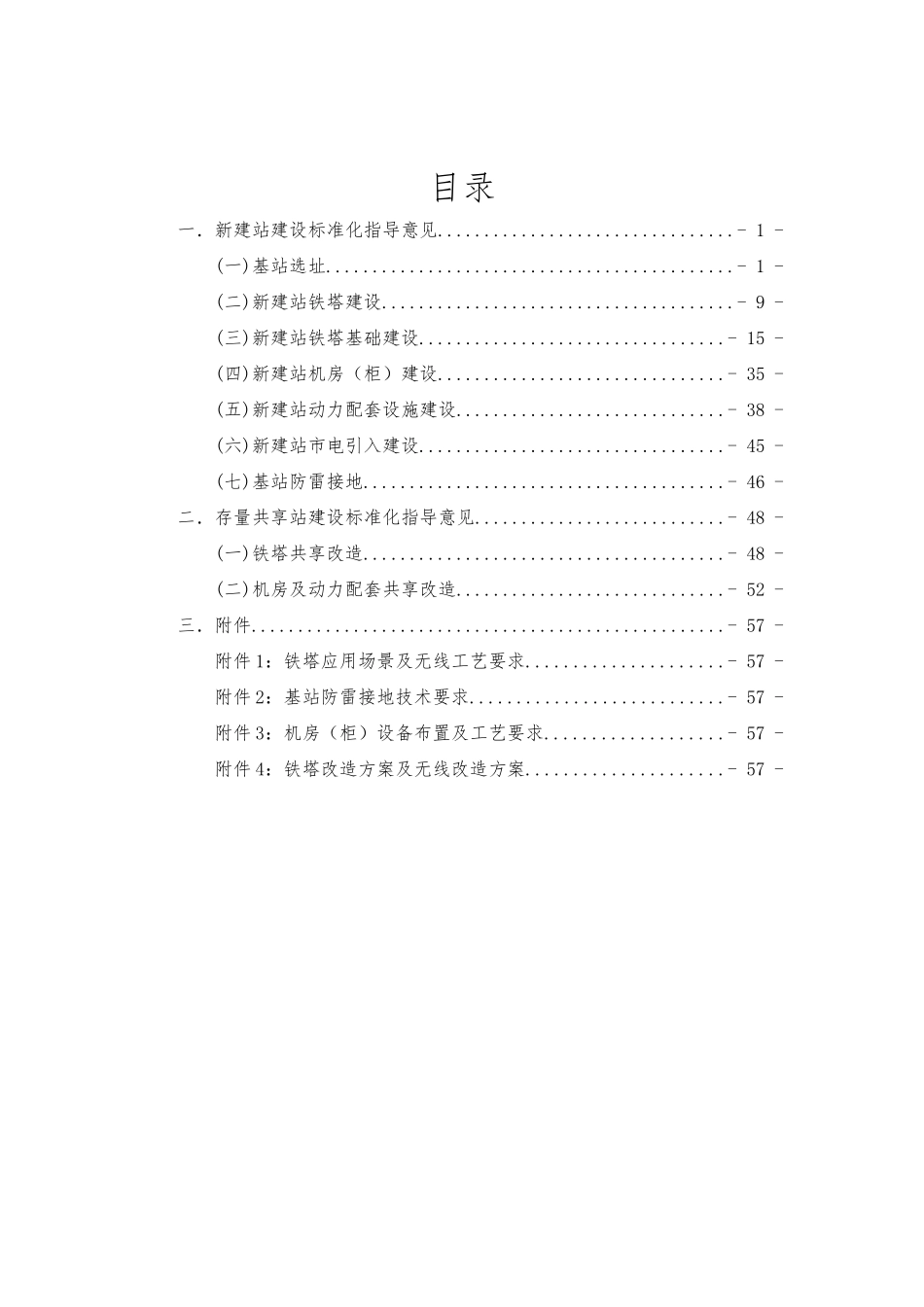

二〇一五年十二月中国铁塔股份有限公司湖北省分公司铁塔类项目技术规范标准化指导手册目录一．新建站建设标准化指导意见................................-1-(一)基站选址............................................-1-(二)新建站铁塔建设......................................-9-(三)新建站铁塔基础建设.................................-15-(四)新建站机房（柜）建设...............................-35-(五)新建站动力配套设施建设.............................-38-(六)新建站市电引入建设.................................-45-(七)基站防雷接地.......................................-46-二．存量共享站建设标准化指导意见...........................-48-(一)铁塔共享改造.......................................-48-(二)机房及动力配套共享改造.............................-52-三．附件...................................................-57-附件1：铁塔应用场景及无线工艺要求.....................-57-附件2：基站防雷接地技术要求...........................-57-附件3：机房（柜）设备布置及工艺要求...................-57-附件4：铁塔改造方案及无线改造方案.....................-57-为了规范和指导2016年铁塔项目建设，提高工程建设质量，合理控制工程造价，特制定本建设指导意见。铁塔项目建设应坚持“先共享，后新建”的原则，统筹考虑增量新建和存量共享改造，以各运营商存量资源为基础，优先共享改造，整合优化资源。本指导意见依据铁塔公司总部印发的相关建设指导意见、通信铁塔技术要求、配套设施系列标准等文件要求编制，同时结合湖北特点和运营商的实际需求，明确了湖北公司省分铁塔项目建设的相关建设标准。适用于2016年新建站铁塔及配套建设，以及存量共享站铁塔及配套的改造。明确了新建站的铁塔、机房（机柜）、电源、外电引入的建设原则以及平面布局、机房工艺、设备布置、设备和线缆安装要求。明确了存量共享站铁塔及配套的改造原则及方案。一．新建站建设标准化指导意见(一)基站选址1.总体要求1)站址设计应符合城建、环保、消防、抗震、人防等有关要求。2)基站选址要满足客户的覆盖需求，同时要考虑站址的安全性以及施工的便利。3)城区尽量选用市政、企事业单位的站址或建筑，尽量避免选择容易发生纠纷的居民类站址。4)恩施、宜昌、十堰、襄阳南漳、保康、谷城及咸宁南部区域等山区农村建站，在满足需求的前提下，选址时要考虑二次搬运和外电引入距离，不应过长。2.站址选择1)满足运营商的偏离度要求站址偏离可通过无线网络仿真验证，根据客户无线网络规划，站址宜选择在客户需求点的位置附近，其偏离的距离城区宜小于客户站距的1/8、乡村宜小于客户站距1/4。站址四周应视野开阔，城区站址应确保天线主瓣方向100米范围内无明显阻挡，乡村站址应确保覆盖方向上1/2~1/3基站覆盖半径附近没有高于基站天线高度高山的阻挡。各站址选择应结合当地的市政规划、环保要求，并与市政规划等相关部门做好协调、沟通，避免因市政规划变化造成的工程调整。2)满足站址的安全性要求基站选址与其他行业建（构）筑物安全距离的相关规定，除满足无线覆盖外，必须遵从国家或地方法规规定的与其他建（构）筑物的安全距离。设计人员在勘察选点过程中，必须履行对建设单位的告知义务；在设计文件中，明确相关行业规定，并强调需征得相应行业主管部门的同意后方可实施。基站选址应结合当地的水文、地质、气象资料，宜选在地形平坦、地质良好、坚实的地段。应避开有可能塌方、滑坡的地质。严禁在基本农田保护区域内选择站址，在民航航线上、军事管制区、军事航线等区域选址，应满足相关单位对站点位置高度的要求和其他管理要求，不宜在道路、江河航道、高速公路及其他控制区内选择站址。站址应选择在比较安全的环境内，不应选择在易燃、易爆场所附近，以及在生产过程中容易发生火灾、爆炸危险以及散发有毒气体、多烟雾、粉尘、有害物质的工业企业附近。避免在大功率无线电发射台、雷达站、生产强脉冲干扰的热合机、高频炉的企业或其他强干扰源附近设置站址。基...
