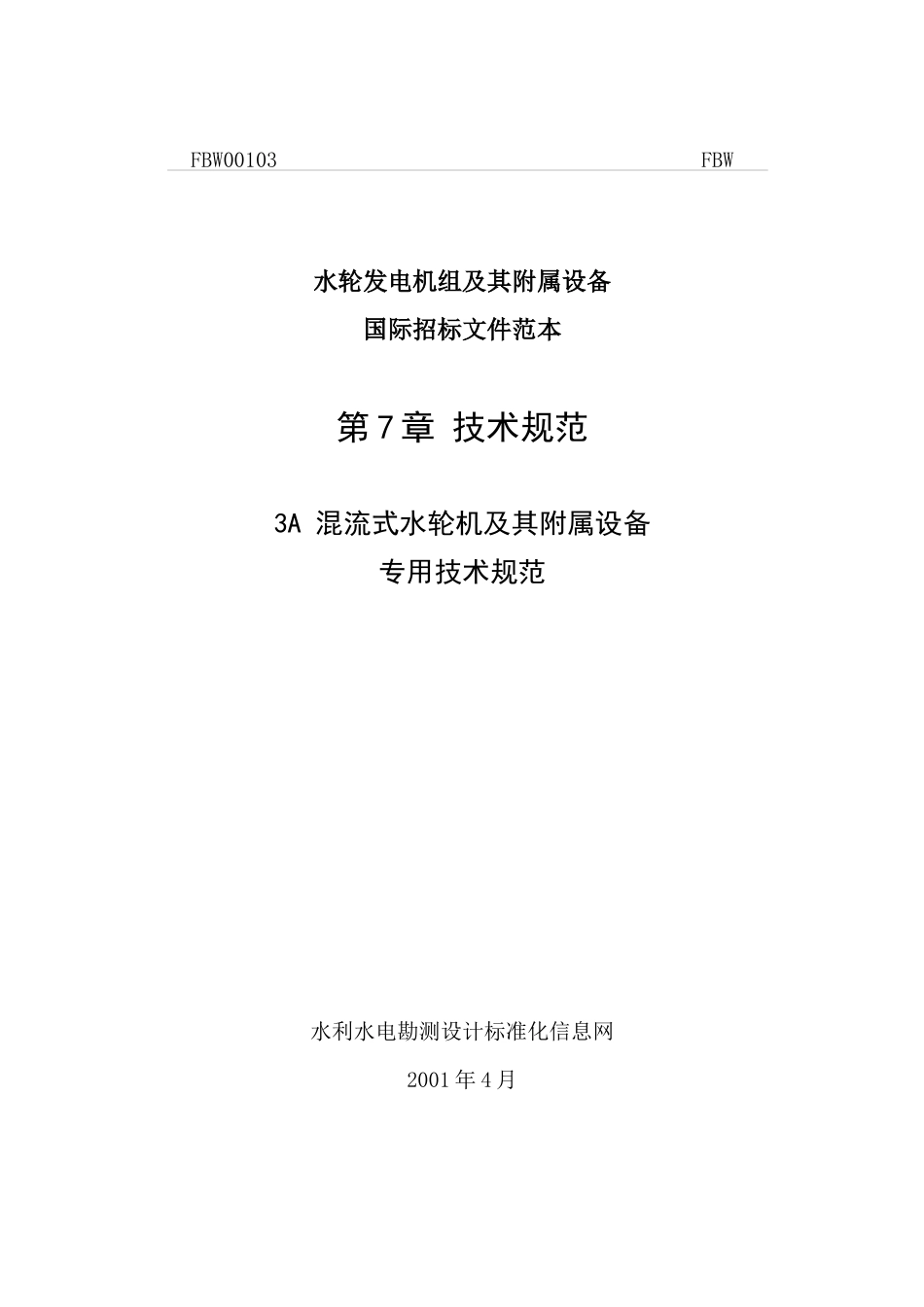

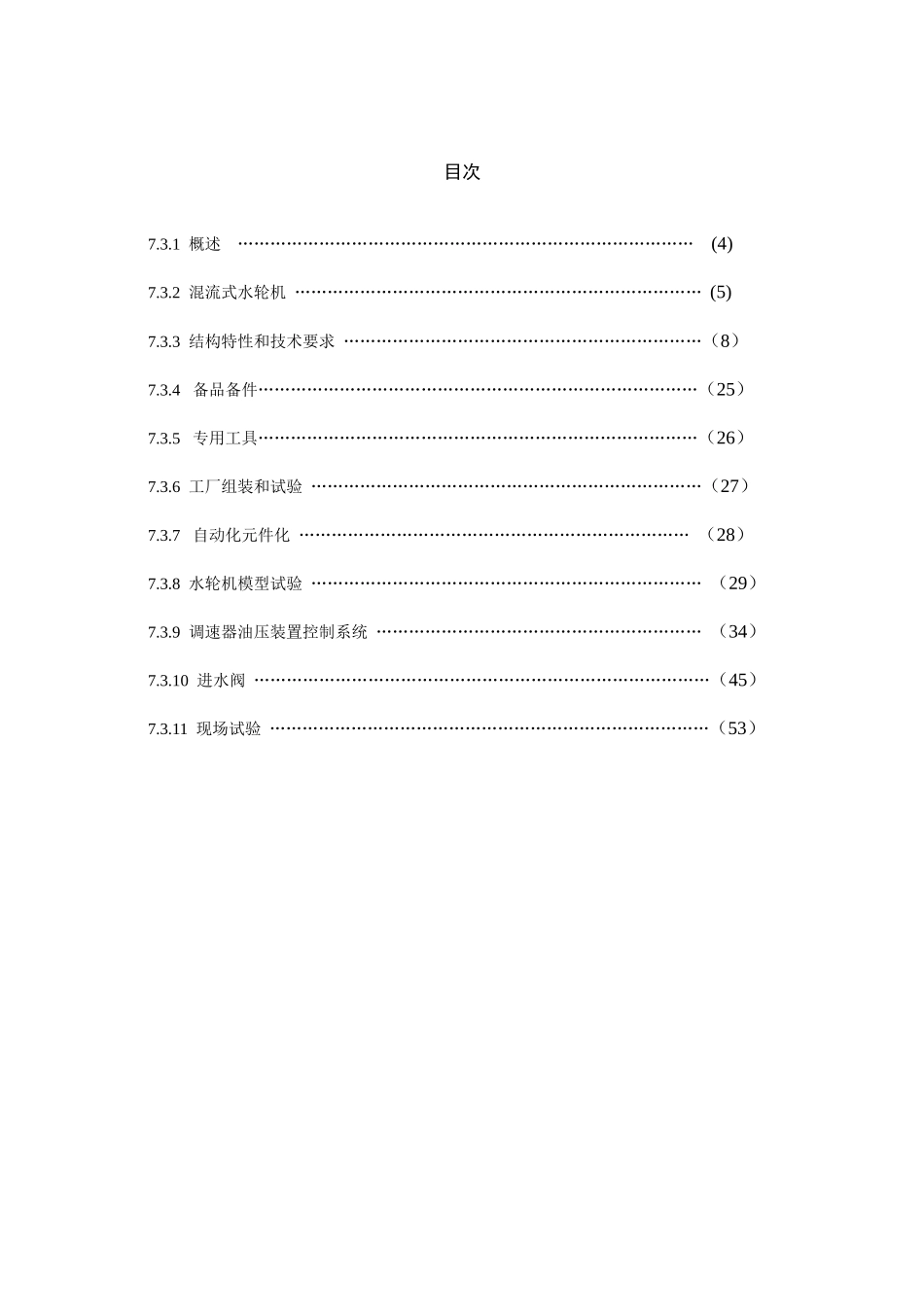

FBW00103FBW水轮发电机组及其附属设备国际招标文件范本第7章技术规范3A混流式水轮机及其附属设备专用技术规范水利水电勘测设计标准化信息网2001年4月水轮发电机组及其附属设备国际招标文件第7章技术规范3A混流式水轮机及其附属设备专用技术规范年月目次7.3.1概述…………………………………………………………………………(4)7.3.2混流式水轮机…………………………………………………………………(5)7.3.3结构特性和技术要求…………………………………………………………（8）7.3.4备品备件………………………………………………………………………（25）7.3.5专用工具………………………………………………………………………（26）7.3.6工厂组装和试验………………………………………………………………（27）7.3.7自动化元件化………………………………………………………………（28）7.3.8水轮机模型试验………………………………………………………………（29）7.3.9调速器油压装置控制系统……………………………………………………（34）7.3.10进水阀…………………………………………………………………………（45）7.3.11现场试验………………………………………………………………………（53）7.3混流式水轮机及其附属设备专用技术规范7.3.1概述7.3.1.1范围及界限(1)本节技术规范规定了对_____台套立式混流式水轮机及其附属设备和卖方提供的其它随机配套设备的设计、制造、模型试验、工厂试验、包装和设备交付、安装、现场试验等的技术要求。(2)混流式水轮机及其附属设备应用的标准、材料、材料试验、工作应力、工艺、焊接、无损检验和其它一般技术要求应满足本技术规范的要求。本节未提到的应满足7.2节“一般技术规范”的要求。(3)混流式水轮机及其附属设备的安装和现场试验均在卖方的技术指导和监督下，由买方选定的安装承包商完成。卖方应为混流式水轮机及其附属设备的安装和运行提供包括安装程序、技术要求和建议的安装进度等内容详细的安装指导文件、运行、维护说明书和图纸，并派员现场服务。7.3.1.2供货范围(1)本合同供货范围自上游侧_____开始至尾水管里衬末端的_____台套水轮机及其附属设备。每台套设备包括水轮机、调速系统设备及其操作控制系统、进水阀及其操作控制系统、补气装置、调相充气压水装置、顶盖排水、顶盖取水装置、自动化元件、阀门、表计、各种管路及管路附件、电缆以及设备的基础埋件等。1)水轮机本体包括：尾水管里衬、蜗壳、基础环、底环、座环、导叶和导水机构、导叶接力器、顶盖、补气装置、调相充气压水装置、顶盖排水、顶盖取水装置、蜗壳和尾水管排水阀、转轮、主轴、导轴承、主轴密封、机坑里衬、机坑内电动起吊装置和基础埋件等。2)调速系统包括：调速器、油压装置、漏油装置、控制装置、反馈装置、测频装置、调速系统用空气压缩系统设备、连接调速器、接力器、油压装置及空气压缩系统设备的所有管道、阀门、仪表、继电器、传感器、连接电缆及有关附属设备和基础埋件等。3)进水阀成套设备包括：进水阀、延伸管、伸缩节、旁通检修阀、旁通阀、空气阀、排水阀、进水阀油压装置、操作机构、控制设备及设备之间的所有连接管道、阀门、仪表、继电器、有关附属设备和基础埋件等。4)空气压缩系统设备包括：空压机、贮气罐、油水分离器、气水分离器、自动空气干燥器、操作控制设备、连接该系统设备的所有管道、阀门、仪表、继电器、有关附属设备和基础埋件等。5)运行控制设备包括：电气及机械随动机构、构件、各种监测仪表、显示装置、自动化元件、液压元件、保护元件、电气操作元件及相应的盘柜、端子箱、连接管道、阀门、电力和控制电缆等。(2)卖方提供水轮机及其附属设备之间的油、气、水和水力量测系统的所有管路、自动化元件、仪表、阀门、电缆等。卖方提供的设备与非本合同提供的设备之间连接的油、气、水管路，应供至机墩外第一对法兰处，电缆供应至由卖方供货的盘柜及端子箱。供货范围内的油、气、水辅助设备及管路系统所需的所有阀门、自动化元件和相关设备均由卖方供给。(3)提供为设备吊运、安装、试验、拆卸和重新组装所必需的专...
