“推动架”零件加工工艺规程及工艺装备设计VIP免费

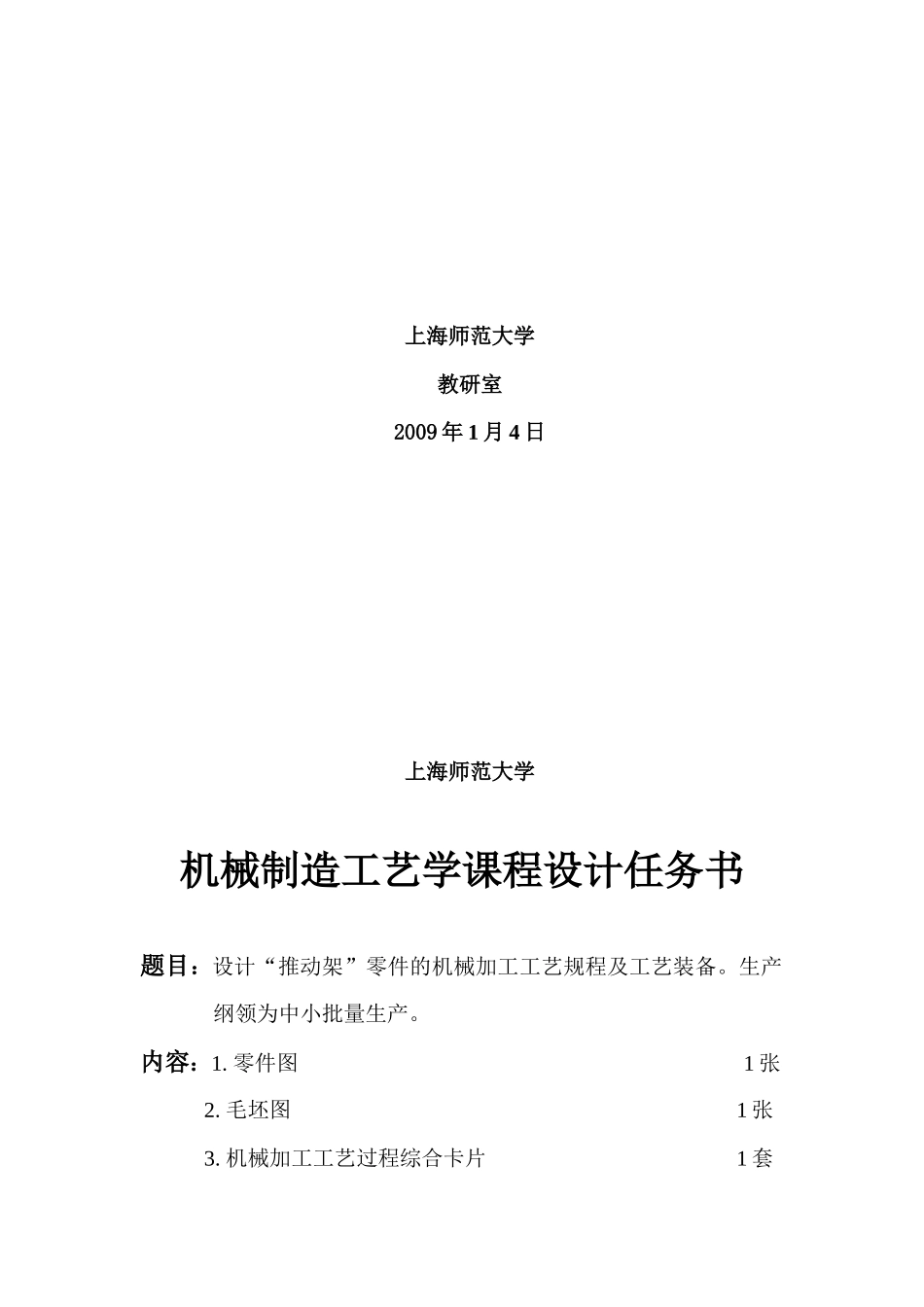

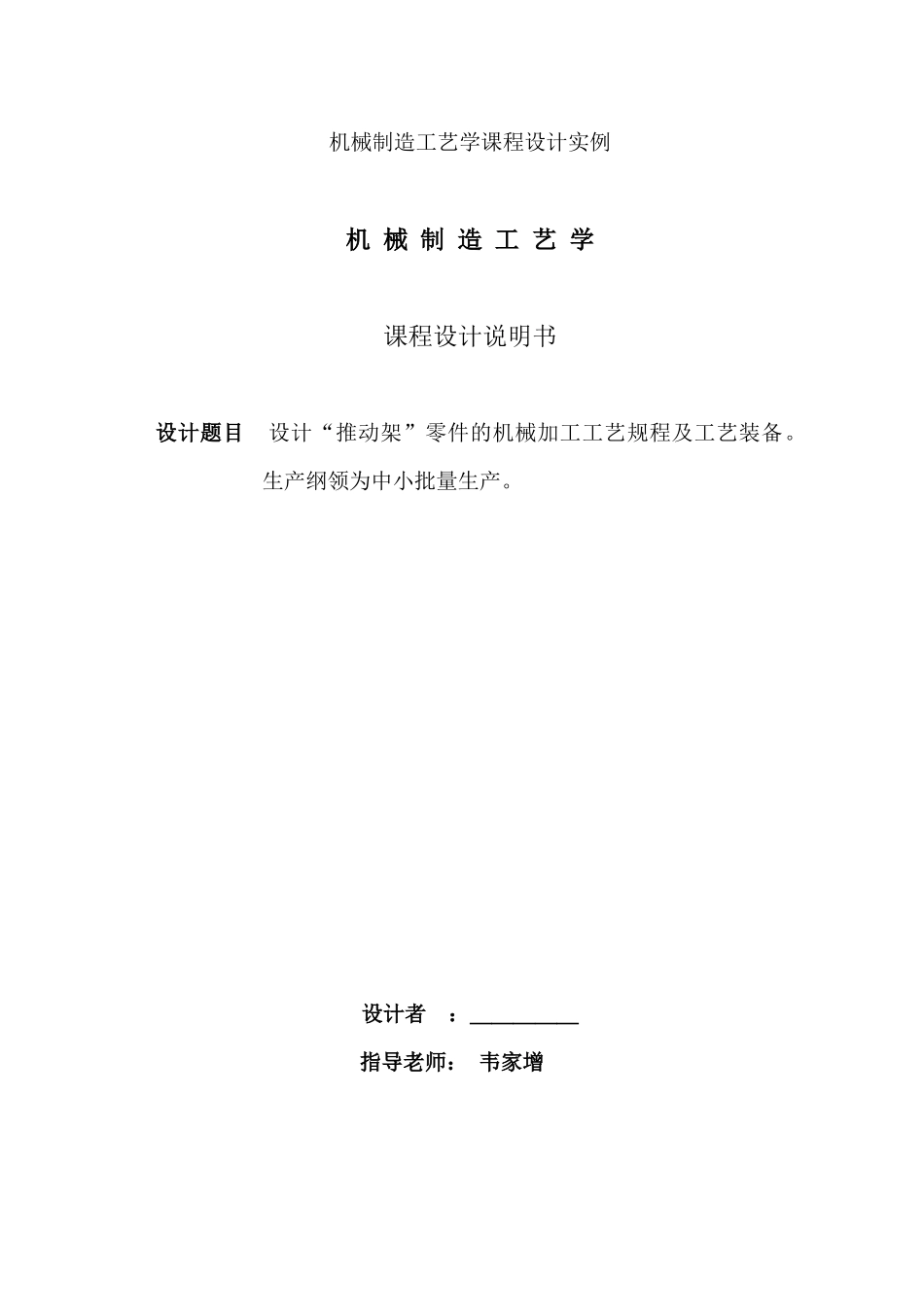

机械制造工艺学课程设计实例机械制造工艺学课程设计说明书设计题目设计“推动架”零件的机械加工工艺规程及工艺装备。生产纲领为中小批量生产。设计者：＿＿＿＿＿指导老师：韦家增上海师范大学教研室2009年1月4日上海师范大学机械制造工艺学课程设计任务书题目：设计“推动架”零件的机械加工工艺规程及工艺装备。生产纲领为中小批量生产。内容：1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片1套4.工艺装备（夹具）主要零件图及画总装图1套5.课程设计说明书1份班级：05机自国内学生：＿＿＿＿＿指导老师：韦家增教研室主任：上官倩芡＿＿＿年＿＿＿月目录序言……………………………………………………………………………………4一．零件的分析1零件的作用…………………………………………………………………………42零件的工艺分析……………………………………………………………………4二．毛坯制造1确定毛坯的制造形式………………………………………………………………5二．工艺规程设计1基面的选择…………………………………………………………………………52制定机械加工工艺路线……………………………………………………………5四．机械加工余量、工序尺寸及毛坯尺寸的确定1.面的加工（所有面）………………………………………………………………72.孔的加工……………………………………………………………………………7五．确定切削用量及基本工时1．工序Ⅰ切削用量及基本时间的确定………………………………………………92．工序Ⅱ切削用量及基本时间的确定……………………………………………103．工序Ⅲ切削用量及基本时间的确定……………………………………………114．工序Ⅳ切削用量及基本时间的确定……………………………………………125．Ⅴ切削用量及基本时间的确定…………………………………………………136.工序Ⅵ的切削用量及基本时间的确定…………………………………………147．工序Ⅷ的切削用量及基本时间的确定…………………………………………158.工序Ⅸ的切削用量及基本时间的确定…………………………………………169.工序Ⅹ的切削用量及基本时间的确定…………………………………………16六．夹具的选择与设计………………………………………………………………161.夹具的选择………………………………………………………………………172．夹具的设计………………………………………………………………………17七．选择加工设备1．选择机床，根据不同的工序选择机床.…………………………………………18八．选择刀具1.选择刀具，根据不同的工序选择刀具…………………………………………18九．选择量具1．选择加工面的量具………………………………………………………………192．选择加工孔量具…………………………………………………………………193．选择加工槽所用量具……………………………………………………………19参考文献……………………………………………………………………………19序言机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。生产的发展和产品更新换代速度的加快，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺等提出了要求。在实际生产中，由于零件的生产类型、形状、尺寸和技术要求等条件不同，针对某一零件，往往不是单独在一种机床上用某一种加工方法就能完成的，而是需要经过一定的工艺过程。因此，我们不仅要根据零件具体要求，选择合适的加工方法，还要合理地安排加工顺序，一步一步地把零件加工出来。一、零件的分析（一）零件的作用题目所给定的零件是B6065牛头刨床推动架，是牛头刨床进给机构的中小零件，φ32mm孔用来安装工作台进给丝杠轴，靠近φ32mm孔左端处一棘轮，在棘轮上方即φ16mm孔装一棘爪，φ16mm孔通过销与杠连接杆，把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕φ32mm轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。（二）零件的工艺分析由零件图可知，其材料为HT200...
