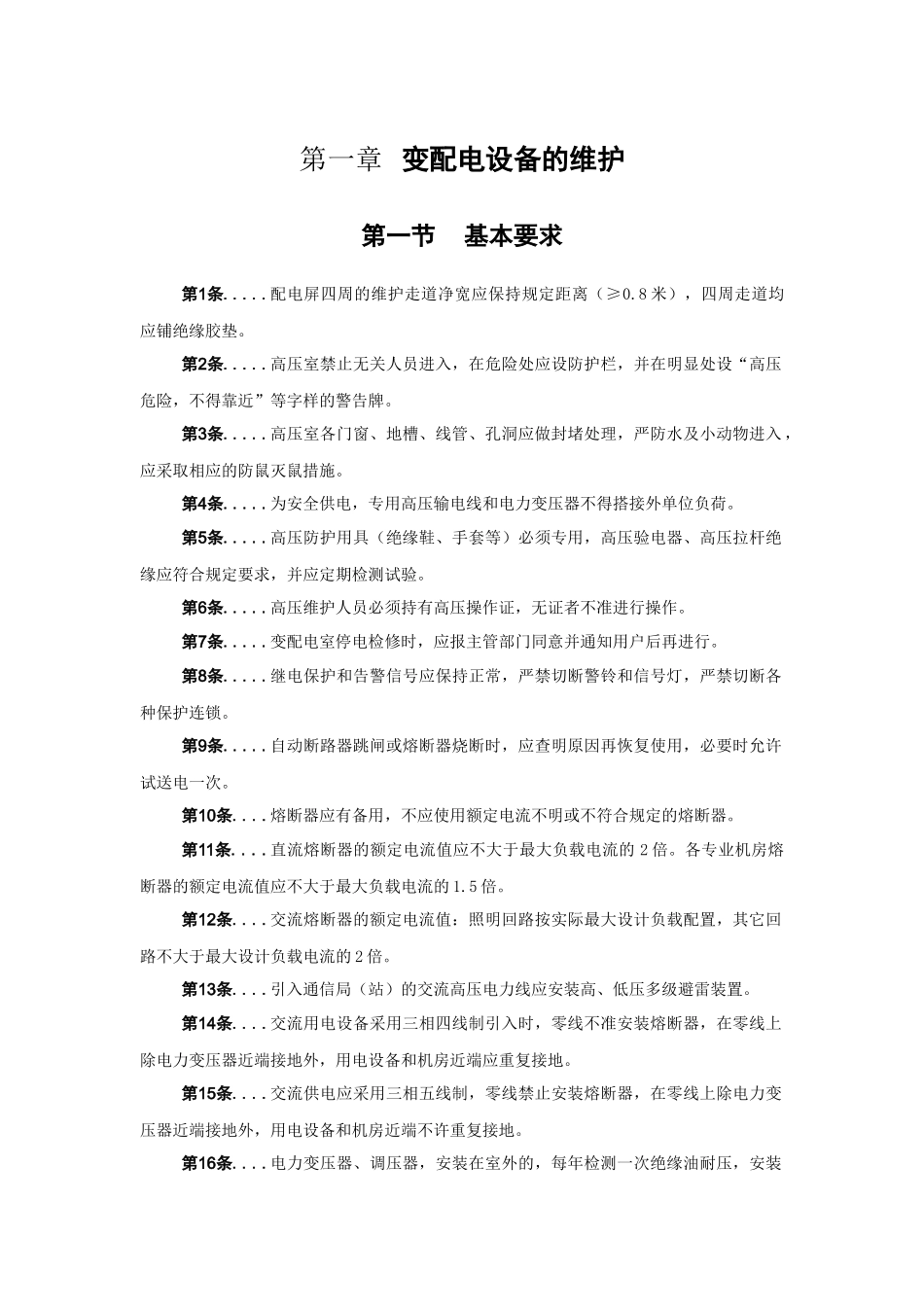

第一章变配电设备的维护第一节基本要求第1条.....配电屏四周的维护走道净宽应保持规定距离（≥0.8米），四周走道均应铺绝缘胶垫。第2条.....高压室禁止无关人员进入，在危险处应设防护栏，并在明显处设“高压危险，不得靠近”等字样的警告牌。第3条.....高压室各门窗、地槽、线管、孔洞应做封堵处理，严防水及小动物进入，应采取相应的防鼠灭鼠措施。第4条.....为安全供电，专用高压输电线和电力变压器不得搭接外单位负荷。第5条.....高压防护用具（绝缘鞋、手套等）必须专用，高压验电器、高压拉杆绝缘应符合规定要求，并应定期检测试验。第6条.....高压维护人员必须持有高压操作证，无证者不准进行操作。第7条.....变配电室停电检修时，应报主管部门同意并通知用户后再进行。第8条.....继电保护和告警信号应保持正常，严禁切断警铃和信号灯，严禁切断各种保护连锁。第9条.....自动断路器跳闸或熔断器烧断时，应查明原因再恢复使用，必要时允许试送电一次。第10条....熔断器应有备用，不应使用额定电流不明或不符合规定的熔断器。第11条....直流熔断器的额定电流值应不大于最大负载电流的2倍。各专业机房熔断器的额定电流值应不大于最大负载电流的1.5倍。第12条....交流熔断器的额定电流值：照明回路按实际最大设计负载配置，其它回路不大于最大设计负载电流的2倍。第13条....引入通信局（站）的交流高压电力线应安装高、低压多级避雷装置。第14条....交流用电设备采用三相四线制引入时，零线不准安装熔断器，在零线上除电力变压器近端接地外，用电设备和机房近端应重复接地。第15条....交流供电应采用三相五线制，零线禁止安装熔断器，在零线上除电力变压器近端接地外，用电设备和机房近端不许重复接地。第16条....电力变压器、调压器，安装在室外的，每年检测一次绝缘油耐压，安装在室内的，每两年检测一次绝缘油耐压。第17条....每年检测一次接地引线和接地电阻，其电阻值应不大于规定值。第18条....停电检修时，应先停低压、后停高压；先断负荷开关，后断隔离开关。送电顺序则相反。切断电源后，三相相线上均应接地线。第二节高压变配电设备的维护第19条....对高压变配电设备进行维修工作，必须遵守下列规定：1.高压操作应实行两人操作制，一人操作、一人监护，实行操作唱票制度。不准一人进行高压操作。2.切断电源前，任何人不准进入防护栏。3.检修时，切断电源后应验电、放电、接地线，并悬挂标示牌和装设遮栏。4.在检查有无电压、安装移动地线装置、更换熔断器等工作时，均应使用防护工具。5.在距离10kV～35kV导电部位1m以内工作时，应切断电源，并将变压器高、低压两侧断开，凡有电容的器件（如电缆、电容器、变压器等）应进行放电。6.核实负荷开关确实断开，设备不带电后，再悬挂“有人工作，切勿合闸”警告牌方可进行维护和检修工作。警告牌只许原挂牌人或监护人撤去。7.严禁用手或金属工具触动带电母线，检查通电部位时应使用符合相应电压等级的试电笔或验电器。8.雨天不准露天作业，高处作业时应佩戴安全帽、系好安全带，严禁使用金属梯子。第20条....定期检测干式变压器的温升（以说明书规定为准）。第21条....停电、检修时，与电力部门有调度协议的应按协议执行。第22条....高压变配电设备的维护项目及周期见下表：序号项目周期1清洁机架季2堵塞进水和小动物的孔洞3检查干式变压器的风机4检查油浸式变压器油枕油位合格，干燥剂颜色合格，二次保险温升合格5检测仪表是否正常6检查熔断器接触是否良好，温升是否符合要求年7检查接触器、闸刀、负荷开关是否正常8检查各接头处有无氧化、螺丝有无松动9清洁电缆沟10调整继电保护装置11检测避雷器及接地引线12检验高压防护用具13检查变压器和电力电缆的绝缘14校正仪表15检查主要元器件的耐压（2年一次）16清洁变压器油污及高、低压瓷瓶17检查变压器一次保险规格、二次保险规格18检查变压器接地电阻值，连接线路19检查油开关油位、油色、油质，添加或更换开关油20检查高压开关柜的开关、网门连锁21电源及蓄电池的维护可参照整流器及蓄电池的有关内容执行第23条....对于自维的高压线路，每年要全线路检查一次供电线路情况，并...
