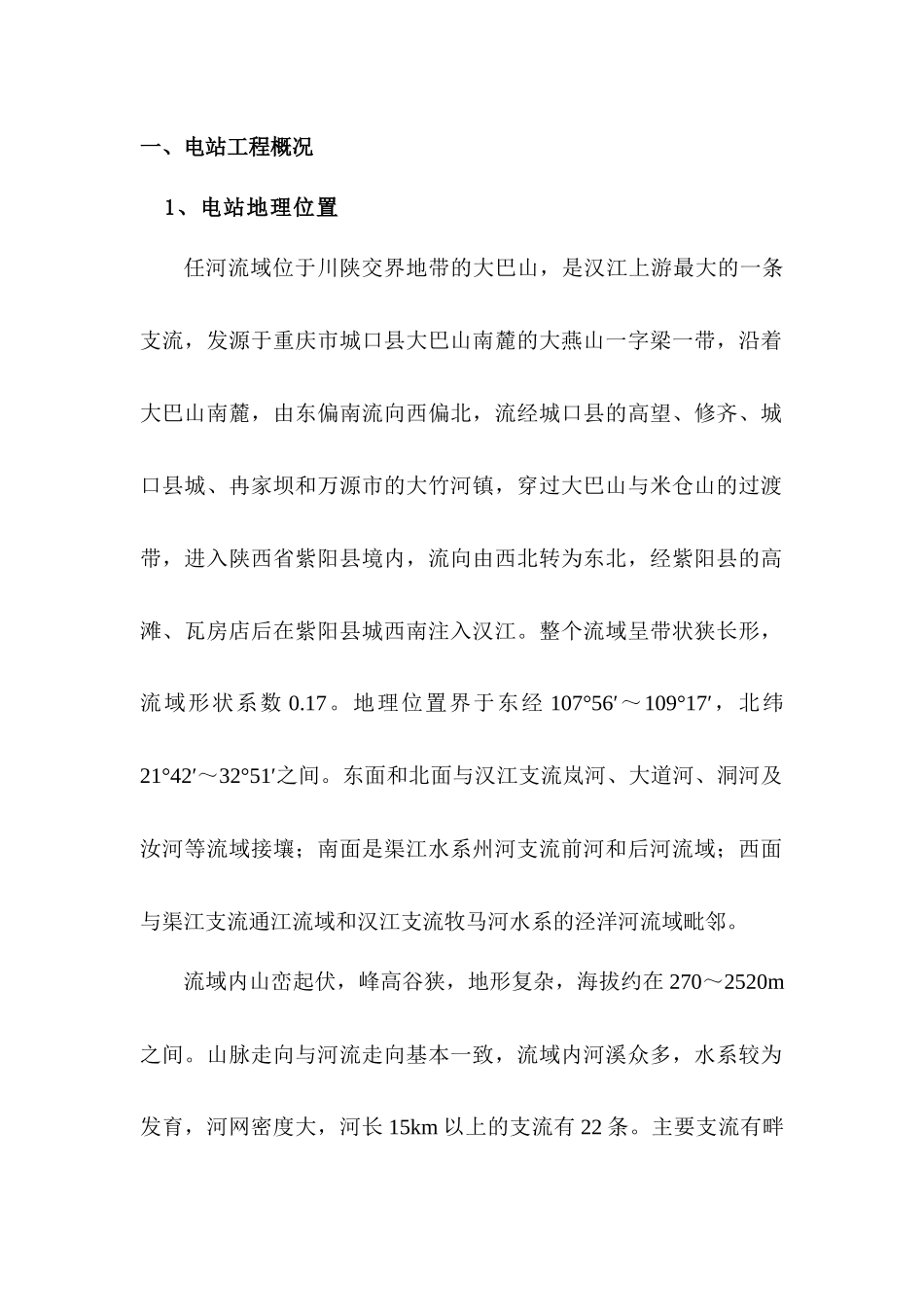

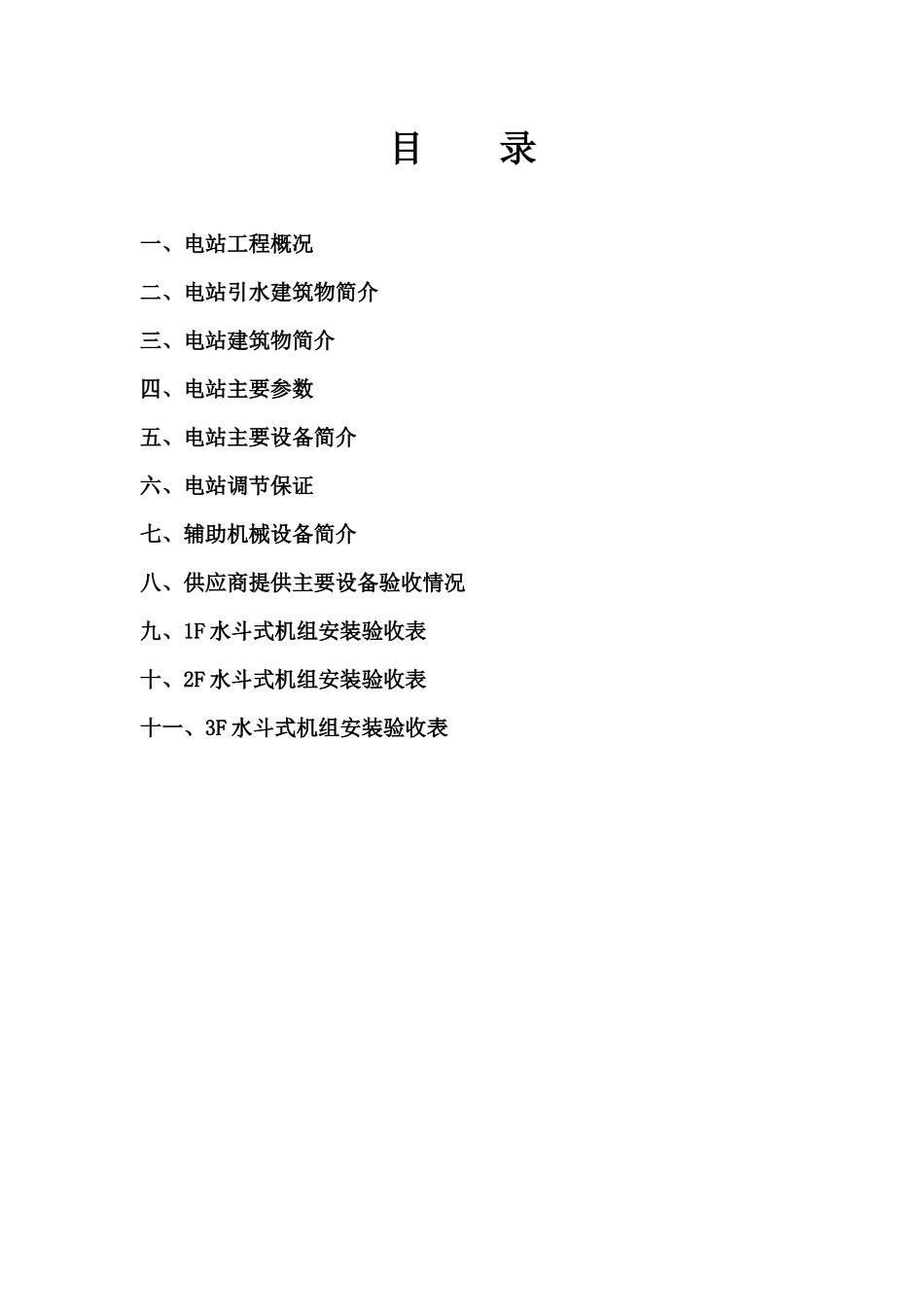

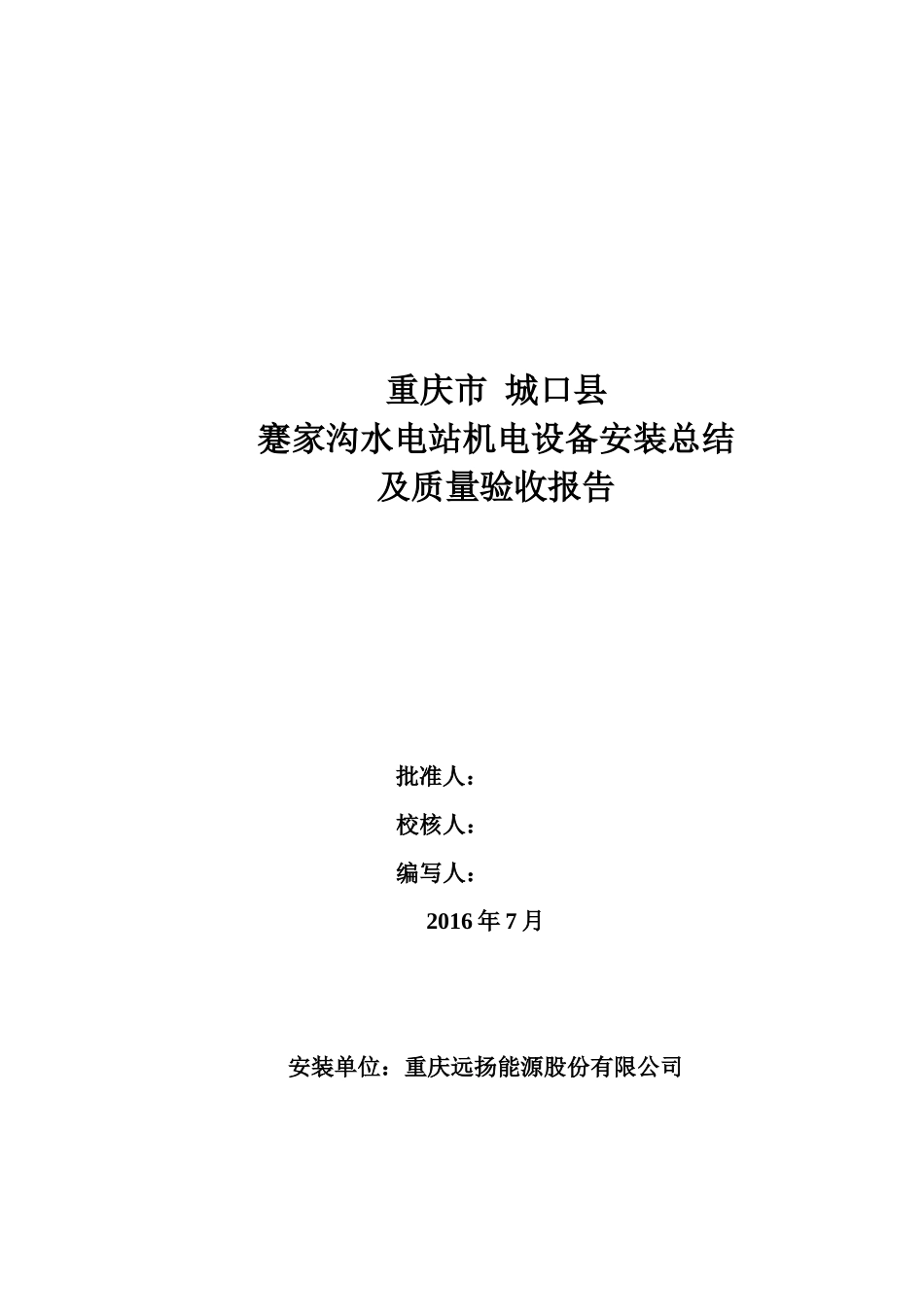

重庆市城口县蹇家沟水电站机电设备安装总结及质量验收报告批准人：校核人：编写人：2016年7月安装单位：重庆远扬能源股份有限公司目录一、电站工程概况二、电站引水建筑物简介三、电站建筑物简介四、电站主要参数五、电站主要设备简介六、电站调节保证七、辅助机械设备简介八、供应商提供主要设备验收情况九、1F水斗式机组安装验收表十、2F水斗式机组安装验收表十一、3F水斗式机组安装验收表一、电站工程概况1、电站地理位置任河流域位于川陕交界地带的大巴山，是汉江上游最大的一条支流，发源于重庆市城口县大巴山南麓的大燕山一字梁一带，沿着大巴山南麓，由东偏南流向西偏北，流经城口县的高望、修齐、城口县城、冉家坝和万源市的大竹河镇，穿过大巴山与米仓山的过渡带，进入陕西省紫阳县境内，流向由西北转为东北，经紫阳县的高滩、瓦房店后在紫阳县城西南注入汉江。整个流域呈带状狭长形，流域形状系数0.17。地理位置界于东经107°56′～109°17′，北纬21°42′～32°51′之间。东面和北面与汉江支流岚河、大道河、洞河及汝河等流域接壤；南面是渠江水系州河支流前河和后河流域；西面与渠江支流通江流域和汉江支流牧马河水系的泾洋河流域毗邻。流域内山峦起伏，峰高谷狭，地形复杂，海拔约在270～2520m之间。山脉走向与河流走向基本一致，流域内河溪众多，水系较为发育，河网密度大，河长15km以上的支流有22条。主要支流有畔河、坪坝河、渚河等；其中渚河是任河流域最大的支流，控制集雨面积964km2。任河干流总长212km，河口以上集水面积4893km2；干流河道平均比降7.3‰，多年平均流量122m3/s，水力资源理论蕴藏量52.6万KW。任河干流现设有国家水文基本站点两个，即大竹河水文站瓦房店水文站。任河流域地处秦巴隆起区，岩层多属火山岩，岩石出露到处可见；流域内土层一般都比较薄，中上游植被尚可，但由于地势陡峭以及近年来人类活动加剧，每遇大暴雨洪水时，水土流失现象较为严重。蹇家沟位于重庆市城口县境内，是任河流域的一级小支流，发源于城口县龙田乡蹇家沟的谭家大梁，于蹇家沟汇入任河干流，整个蹇家沟河流处于任河流域的中上游地段。全流域集雨面积13.2km2，干流全长6.83km，河道平均比降165.2%。河流坡降较大，流域植被较好，森林覆盖率较高。拟建的蹇家沟电站地处重庆市城口县境内，坝址位于任河一级支流蹇家沟梁桥湾上游（小溪汇合口）约20m处，距与任河汇合口约1.3km，坝址以上集雨面积为10.71km2，河长5.52km，河道平均比降189.6%。蹇家沟电站坝址无公路通过，厂址距城口县城约12km，有乡村公路通过，交通较方便。二、电站引水建筑物引水建筑物由取水口和压力钢管组成。取水口布置于右岸挡水坝段，根据水库地形、地质及水库淤积情况，发电引水管进口底板高程拟定为1044.70m，较现状地面高约2.5m。为了使水流平顺的进入引水管道，减少水头损失，进水口顶板采用四分之一圆曲线，方程为：X2/0.32+Y2/0.32=1。采用C20钢筋砼衬砌，厚度为40cm。为防止污物进入进水口，进口设置一道拦污栅。拦污栅处流速控制在0.7m/s左右，孔口净尺寸为1.3×1.3m（宽×高）。拦污栅启闭设备平台高程为1052.00m。进口段拦污栅后接闸门段，闸门井尺寸为：1.1×1.1m，采用C20钢筋砼衬砌。闸门后设置一个通气孔，直径为0.40m。闸门启闭设备平台高程为1052.00m。闸门井后接渐变段，由方形渐变到圆形，后接压力钢管，渐变段长度为1.5m。本工程为一条有压引水钢管直接从水库引水至厂房发电。进水口段后接压力引水明钢管，管径0.6m，管长1447m。进厂前接3根卜型叉管，管径为0.30m，管长分别为3.8m、6m和9.1m。三、电站建筑物本工程为单一发电任务，发电厂房位于任河右岸蹇家湾下游，共布置3台发电机组。电站总装机2100kw。蹇家沟电站选用冲击式水轮机，机组的安装高程为690.15m。主厂房顺任河布置，厂房轴线方向N31W；厂区尺寸为38.8m×10m+12m×6.3m,主机间建基高程689.51m，安装间建基高程689.51m。厂区地形较狭小，主厂房利用任河右岸公路布置。主厂房位于下游侧，纵轴线近似与河道流向成30°。进厂公路由现有公路分支进入厂区。该电站厂区建筑物主要包括主厂房，尾水渠，主变场，厂区挡...
