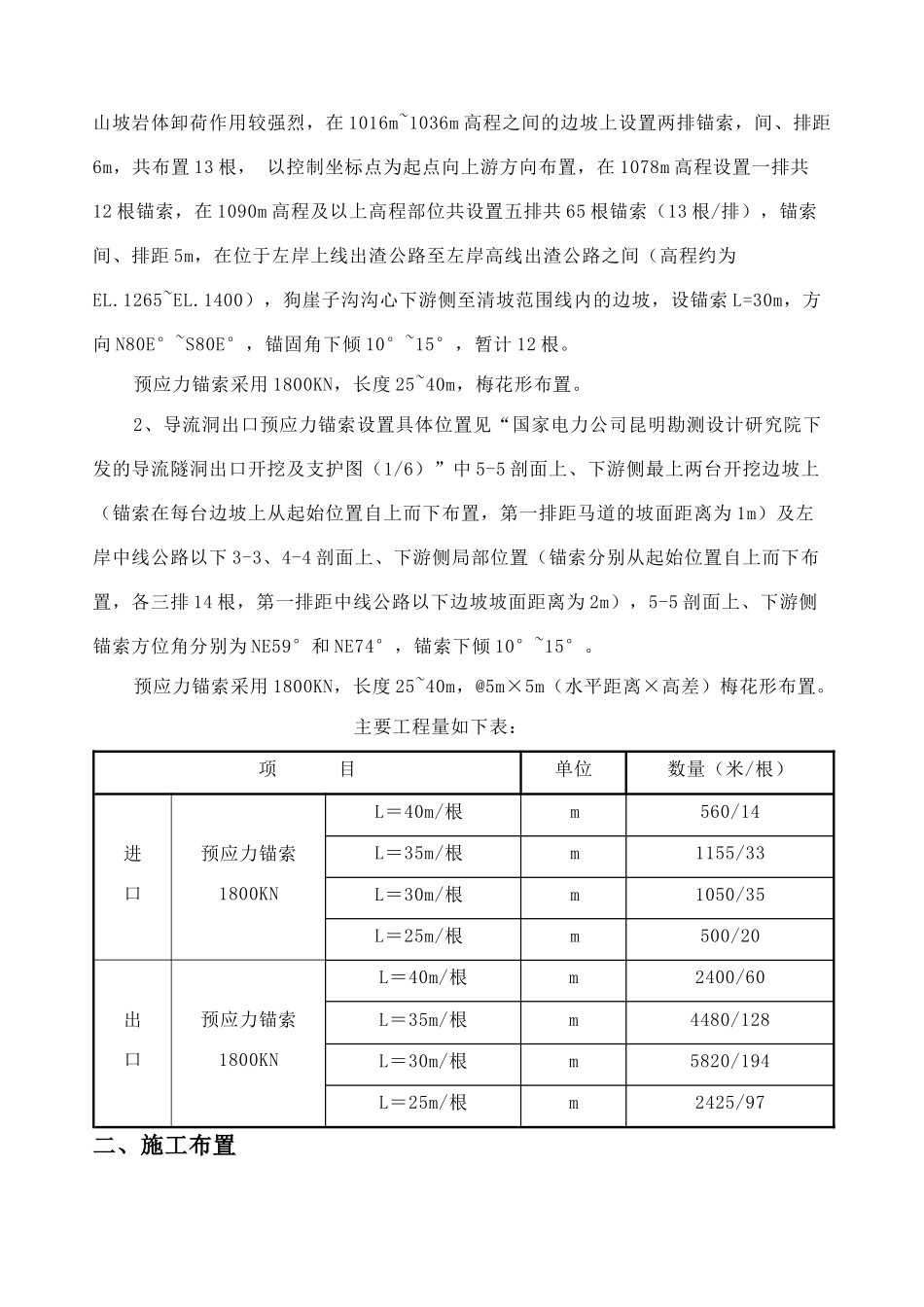

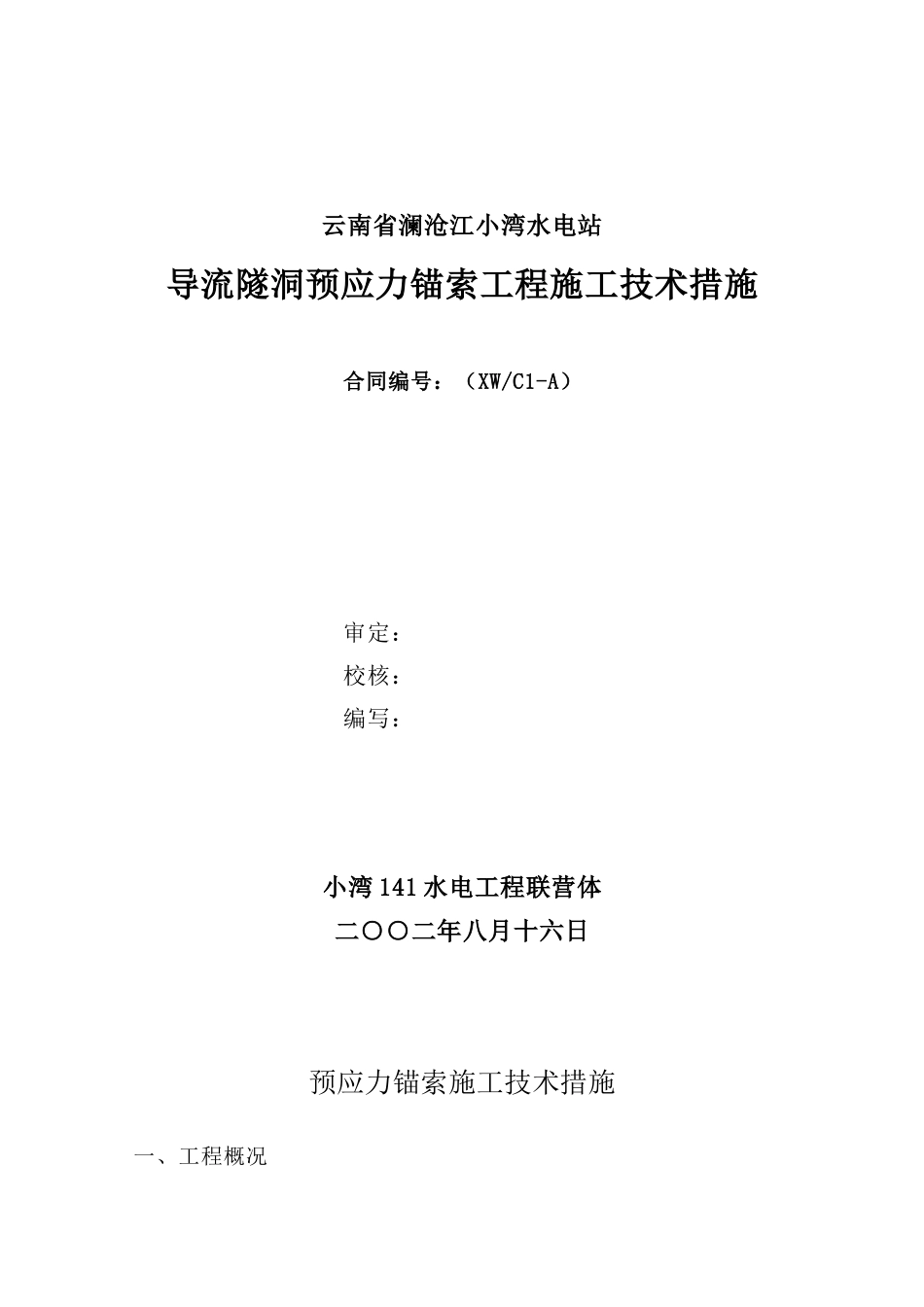

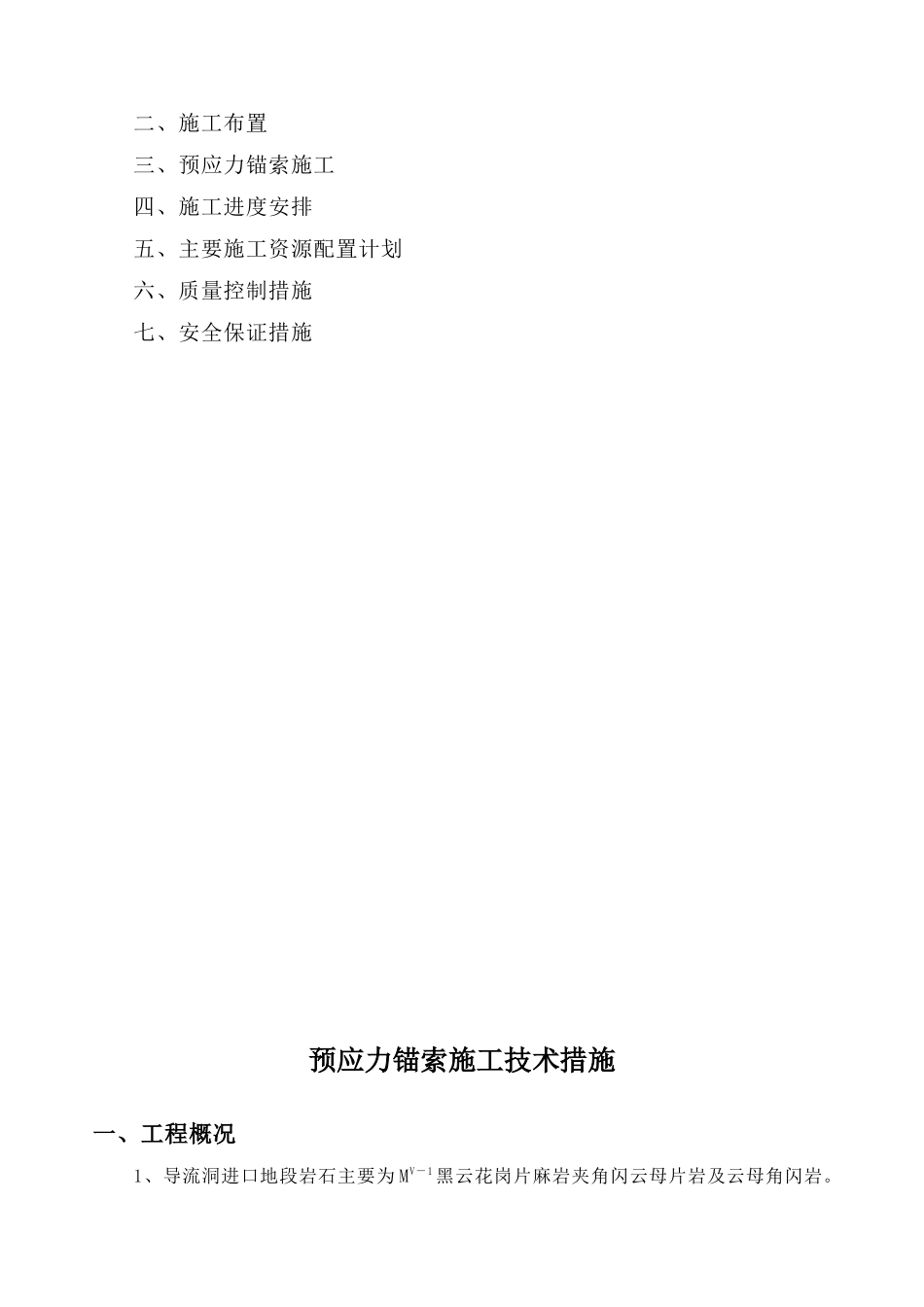

云南省澜沧江小湾水电站导流隧洞预应力锚索工程施工技术措施合同编号：（XW/C1-A）审定：校核：编写：小湾141水电工程联营体二○○二年八月十六日预应力锚索施工技术措施一、工程概况二、施工布置三、预应力锚索施工四、施工进度安排五、主要施工资源配置计划六、质量控制措施七、安全保证措施预应力锚索施工技术措施一、工程概况1、导流洞进口地段岩石主要为MV－1黑云花岗片麻岩夹角闪云母片岩及云母角闪岩。山坡岩体卸荷作用较强烈，在1016m~1036m高程之间的边坡上设置两排锚索，间、排距6m，共布置13根，以控制坐标点为起点向上游方向布置，在1078m高程设置一排共12根锚索，在1090m高程及以上高程部位共设置五排共65根锚索（13根/排），锚索间、排距5m，在位于左岸上线出渣公路至左岸高线出渣公路之间（高程约为EL.1265~EL.1400），狗崖子沟沟心下游侧至清坡范围线内的边坡，设锚索L=30m，方向N80E°~S80E°，锚固角下倾10°~15°，暂计12根。预应力锚索采用1800KN，长度25~40m，梅花形布置。2、导流洞出口预应力锚索设置具体位置见“国家电力公司昆明勘测设计研究院下发的导流隧洞出口开挖及支护图（1/6）”中5-5剖面上、下游侧最上两台开挖边坡上（锚索在每台边坡上从起始位置自上而下布置，第一排距马道的坡面距离为1m）及左岸中线公路以下3-3、4-4剖面上、下游侧局部位置（锚索分别从起始位置自上而下布置，各三排14根，第一排距中线公路以下边坡坡面距离为2m），5-5剖面上、下游侧锚索方位角分别为NE59°和NE74°，锚索下倾10°~15°。预应力锚索采用1800KN，长度25~40m，@5m×5m（水平距离×高差）梅花形布置。主要工程量如下表：项目单位数量（米/根）进口预应力锚索1800KNL＝40m/根m560/14L＝35m/根m1155/33L＝30m/根m1050/35L＝25m/根m500/20出口预应力锚索1800KNL＝40m/根m2400/60L＝35m/根m4480/128L＝30m/根m5820/194L＝25m/根m2425/97二、施工布置1、施工供风根据其工作面距离导流洞进出口施工支洞固定压风站的远近，灵活运用固定压风站及移动式空压机供风。2、施工用水在工作面制备一3m3的蓄水池，供注浆时使用。3、施工供电施工电源利用已建成的导流洞进出口施工支洞供电系统网接引至工作面。4、砂石料供应砂料采用澜沧江江砂，骨料采用洞挖石渣人工打制5、砼及水泥净浆供应在每个工作面附近布置一台0.35m3/min的移动式混凝土搅拌机及一台UH4.8型注浆机。6、施工分层、分区根据本工程特点，将本工工程进行分层、分区作业，具体详见附后图纸。7、锚索加工场地布设a、导流洞进口在1120高程以下的锚索加工场地设在左岸上游下线出渣公路K3+410~460段公路上；b、导流洞进口在EL.1265~EL.1400高程区的锚索加工场地设在左岸上游上线出渣公路K0+160~200段公路上；c、导流洞出口区的锚索加工场地设在左岸中线公路（R12）K0+210~260段公路上。加工场地至多占用半副路面，以保证施工车辆正常通行。加工场地砼路面提前施工，四周作好排水设施，并作防雨棚。三、预应力锚索施工本合同段边坡预应力锚索为180t级，深度25～40m。其基本施工程序如下：锚索制备→送索→内锚段灌浆→浇筑锚墩→张拉锁定→封孔灌浆→外锚头保护钻孔为保证锚索灌浆施工不受爆破影响，施工开始前在现场进行爆破震动测试，找出震动波的衰减规律，并根据规范对锚索灌浆施工的震动影响规定，选择合理的施工程序和安全距离，保证锚索施工安全、顺利、优质完成。1、材料a、预应力锚索使用的钢绞线符合《SL46-94》的规定，运输中防止磨损，其性能参数必须符合《预应力混凝土用钢绞线》的规定，同时对运达工地的每批钢绞线作100%的外观检查和10%的抽样拉力试验，抽样结果和出厂产品质量证书、标志、说明书等报监理工程师批准后使用。b、预应力锚索的锚具必须有厂家产品合格证书，并且应符合国家关于钢材质量的规定。c、所采用的水泥标号不低于525#的新鲜普通硅酸盐水泥，水泥质量应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）的规定。过期、变质水泥不得使用。d、水、砂的质量必须满足《水工混凝土施工规范》（SDJ207-82）有关条款的规定。2、造孔在锚索区采用1.5寸钢管搭设双排脚手架，钢管间排距为1....
