水电站导流洞施工组织设计措施

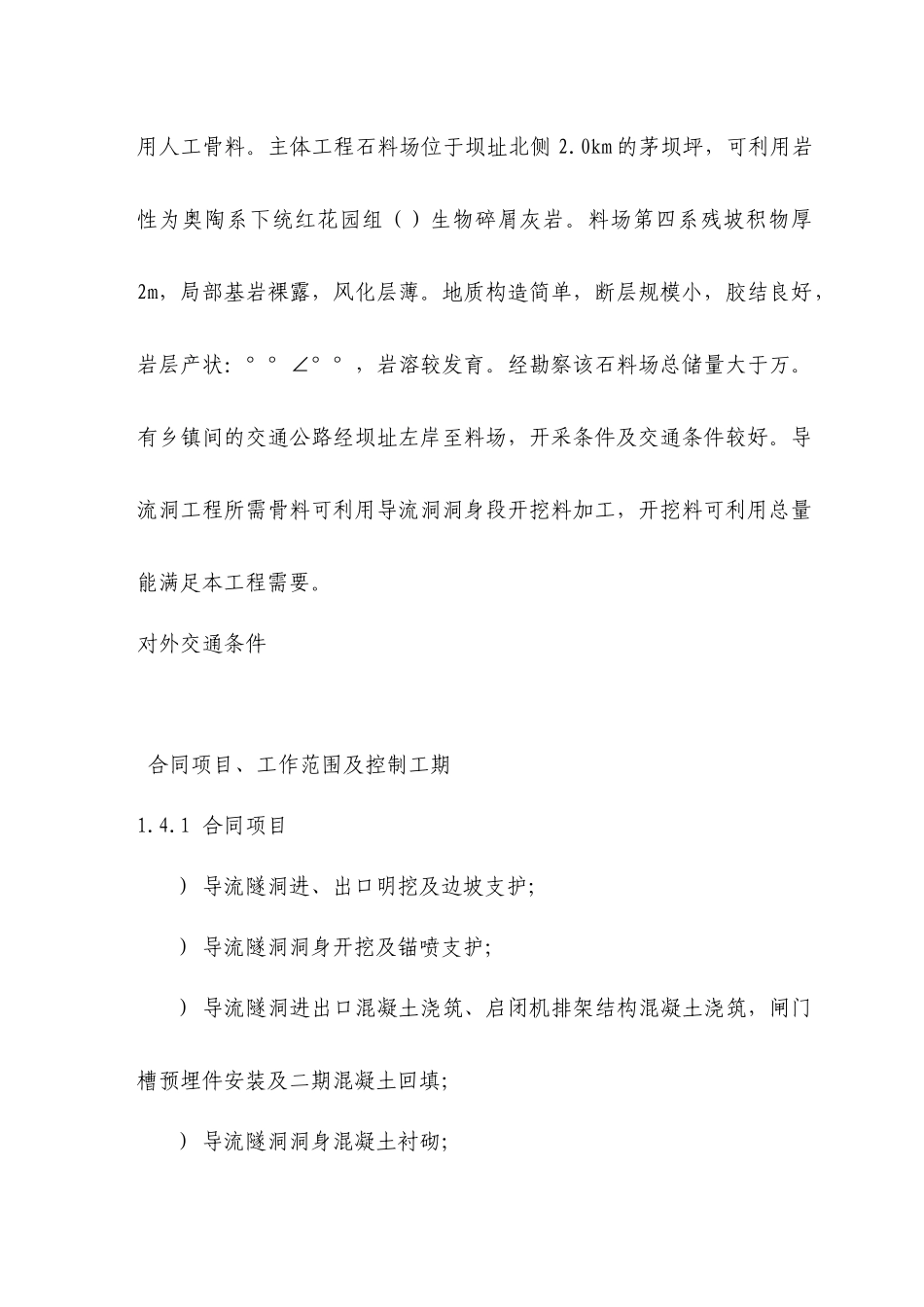

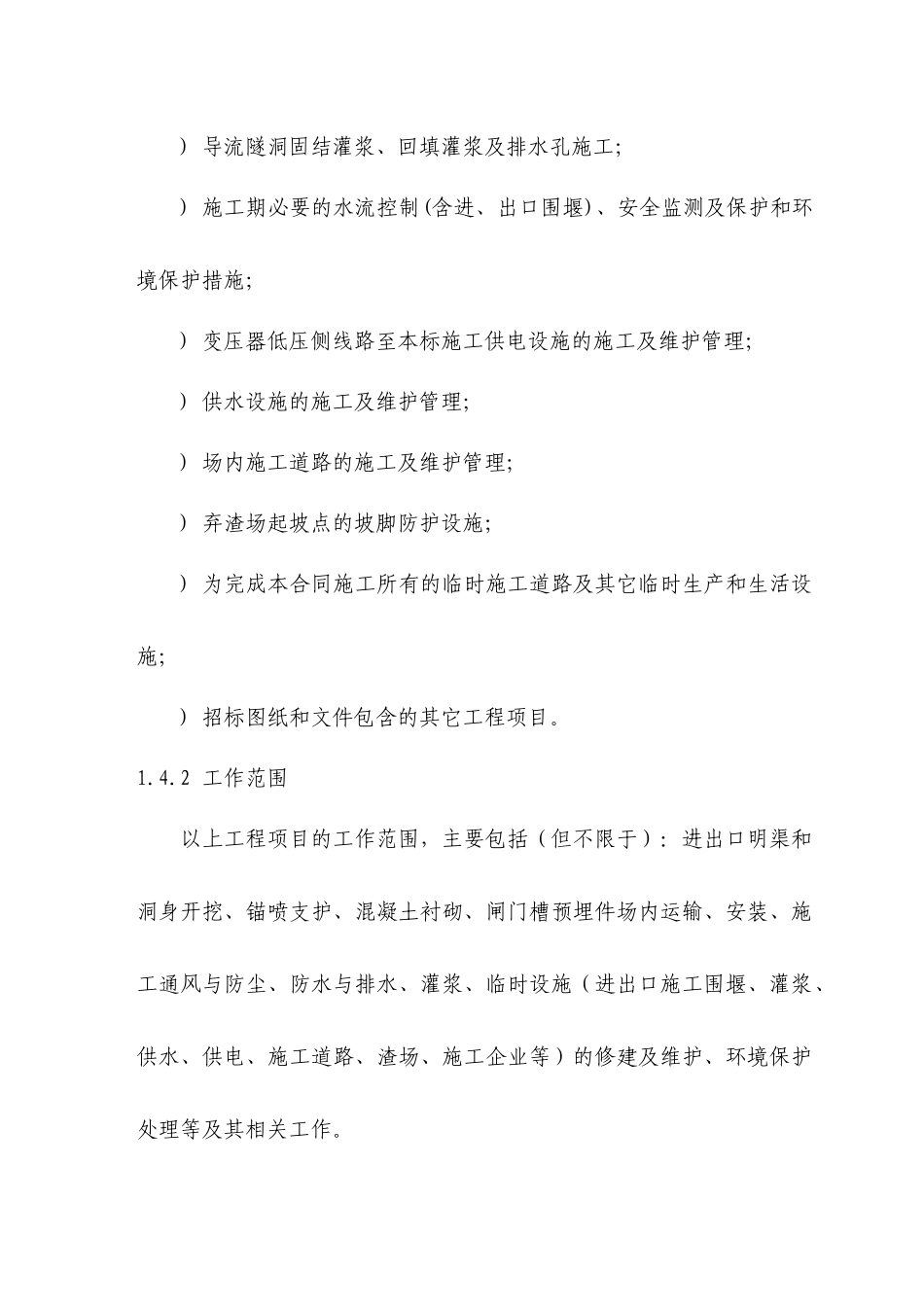

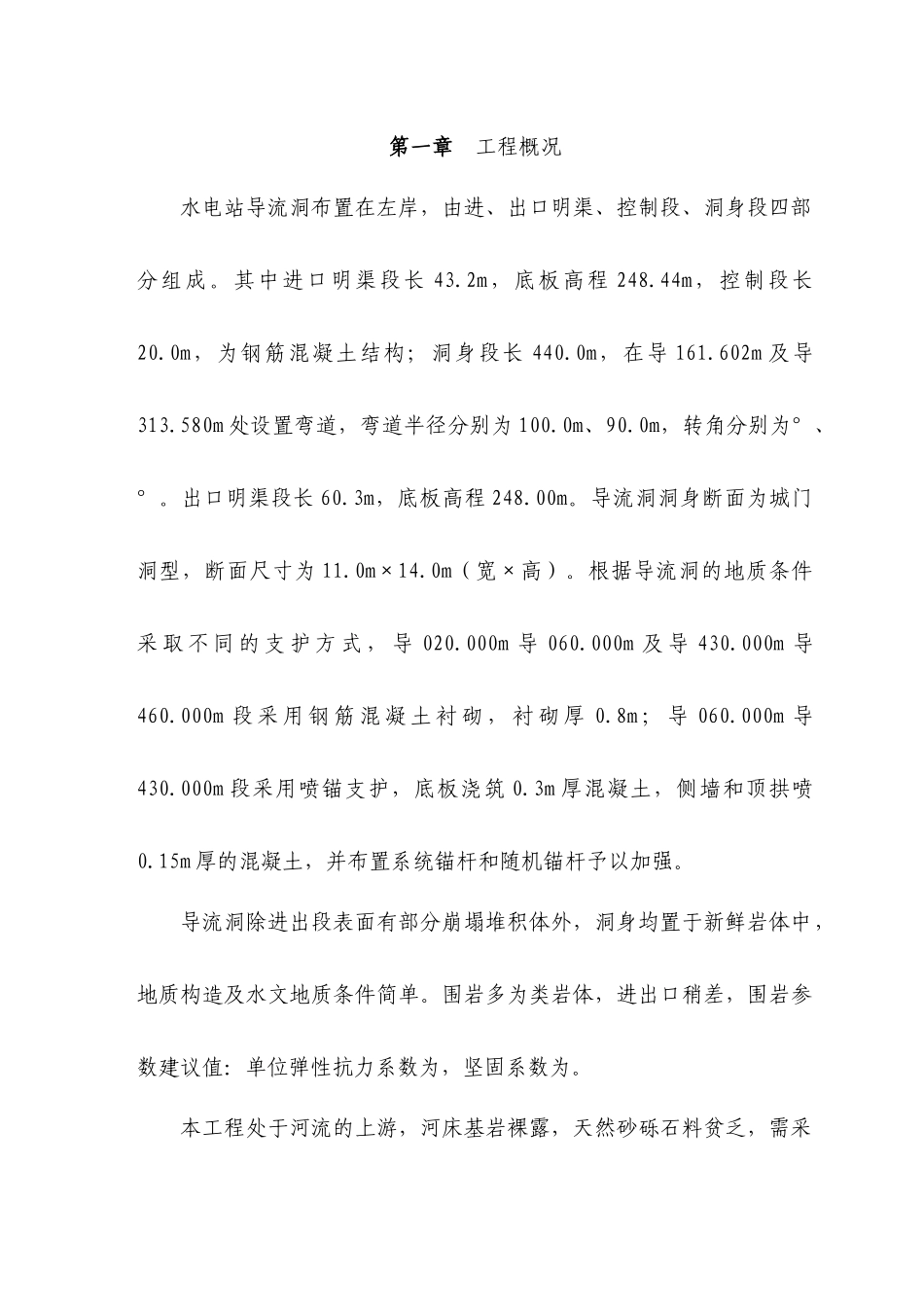

第一章 工程概况水电站导流洞布置在左岸，由进、出口明渠、控制段、洞身段四部分组成。其中进口明渠段长 43.2m，底板高程 248.44m，控制段长20.0m，为钢筋混凝土结构；洞身段长 440.0m，在导 161.602m 及导313.580m 处设置弯道，弯道半径分别为 100.0m、90.0m，转角分别为°、°。出口明渠段长 60.3m，底板高程 248.00m。导流洞洞身断面为城门洞型，断面尺寸为 11.0m×14.0m（宽×高）。根据导流洞的地质条件采 取 不 同 的 支 护 方 式 ， 导 020.000m 导 060.000m 及 导 430.000m 导460.000m 段 采 用 钢 筋 混 凝 土 衬 砌 ， 衬 砌 厚 0.8m ； 导 060.000m 导430.000m 段采用喷锚支护，底板浇筑 0.3m 厚混凝土，侧墙和顶拱喷0.15m 厚的混凝土，并布置系统锚杆和随机锚杆予以加强。导流洞除进出段表面有部分崩塌堆积体外，洞身均置于新鲜岩体中，地质构造及水文地质条件简单。围岩多为类岩体，进出口稍差，围岩参数建议值：单位弹性抗力系数为，坚固系数为。本工程处于河流的上游，河床基岩裸露，天然砂砾石料贫乏，需采用人工骨料。主体工程石料场位于坝址北侧 2.0km 的茅坝坪，可利用岩性为奥陶系下统红花园组（）生物碎屑灰岩。料场第四系残坡积物厚2m，局部基岩裸露，风化层薄。地质构造简单，断层规模小，胶结良好，岩层产状：°°∠°°，岩溶较发育。经勘察该石料场总储量大于万。有乡镇间的交通公路经坝址左岸至料场，开采条件及交通条件较好。导流洞工程所需骨料可利用导流洞洞身段开挖料加工，开挖料可利用总量能满足本工程需要。对外交通条件 合同项目、工作范围及控制工期1.4.1 合同项目) 导流隧洞进、出口明挖及边坡支护；) 导流隧洞洞身开挖及锚喷支护；) 导流隧洞进出口混凝土浇筑、启闭机排架结构混凝土浇筑，闸门槽预埋件安装及二期混凝土回填；) 导流隧洞洞身混凝土衬砌；) 导流隧洞固结灌浆、回填灌浆及排水孔施工；) 施工期必要的水流控制(含进、出口围堰)、安全监测及保护和环境保护措施；) 变压器低压侧线路至本标施工供电设施的施工及维护管理；) 供水设施的施工及维护管理；) 场内施工道路的施工及维护管理；) 弃渣场起坡点的坡脚防护设施；) 为完成本合同施工所有的临时施工道路及其它临时生产和生活设施；) 招标图纸和文件包含的其它工程项目。1.4.2 工作范围以上工程项目的工作范围，主要包括（但不限于）：进出口明渠和洞身开挖、锚喷支护、...
