冶金厂、轧钢厂工艺流程图VIP免费

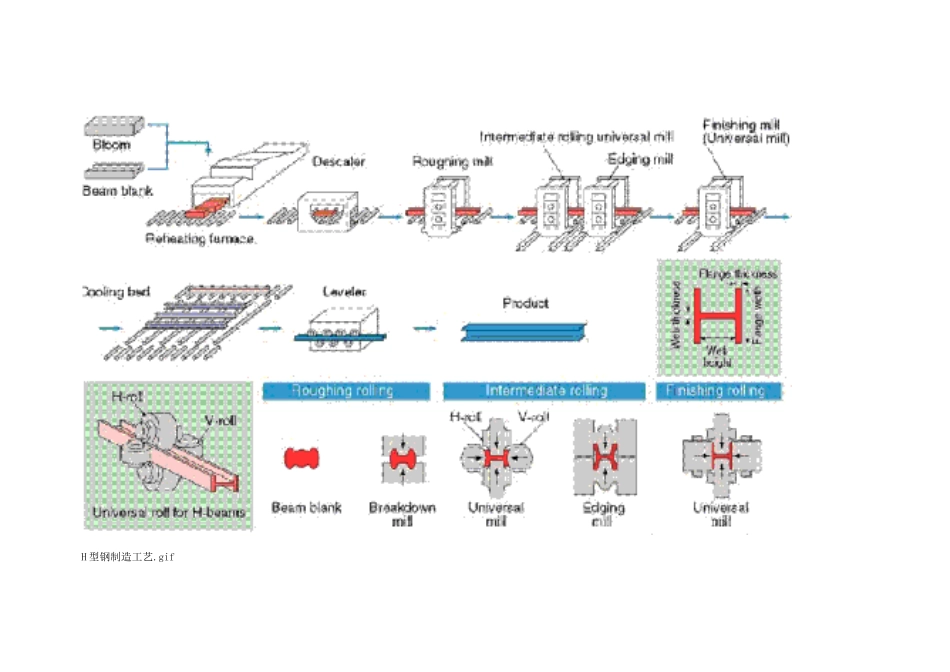

冶金厂、轧钢厂工艺流程图H型钢制造工艺.gif尺寸精度.gif电镀生产线.gif钢板生产流程.gif钢厂流程1.gif钢厂流程3.gif钢厂流程4.gif钢厂流程5.gif钢管制造工艺.gif冷轧机控制.gif离心球铁管生产工艺流程.gif连续热镀锌线.gif连续退火.gif炼钢生产流程.gif热镀锌1.gif线材、棒材、薄板、宽厚板流程图.gif形状控制.gifCAL连续退火生产线.jpgCGL.jpgCGL连续镀锌生产线设备布置.jpgcorex炼铁工艺图.jpgHC轧机工作辊与中间辊的接触压力分布.jpgHC轧机结构.jpgSMS1.jpgSMS2.jpgSMS3.jpgsundwig6highmill2.jpgsundwig6highmill.jpgZPSSCGL工艺流程图.jpg宝钢汽车板生产流程.jpg薄板坯连铸连轧工艺过程.jpg不锈钢炉卷轧机.jpg彩涂.jpg德国蒂森CSP生产线.jpg钢厂钢产品生产流程图1.jpg钢厂钢产品生产流程图2.jpg钢厂钢产品生产流程图.jpg钢厂流程2.jpg钢厂流程6.jpg钢厂流程7.jpg高炉.jpg韩国浦项ISP生产线.jpg厚板厂工艺流程.jpg焦化.jpg近终型轧制——薄带连铸.jpg冷轧厂酸洗机组工艺流程图.jpg连铸连轧.jpg连铸连轧工艺流程图1.jpg连铸连轧工艺流程图2.jpg热镀锌2.jpg烧结.jpg生产流程.jpg酸轧.jpg唐荣公司不锈钢厂.jpg通钢FTSR生产线工艺流程.jpg无头轧制技术.jpg轧辊工艺.jpg轧机油膜轴承1.jpg轧机油膜轴承2.jpg轧机油膜轴承3.jpg轧机油膜轴承4.jpg整平机1.jpg整平机2.jpg整平机3.jpg支撑辊弯曲力.jpg转炉.jpg工艺流程说明：各煤种炼焦煤按既定配比混合成配合煤，粉碎后装入焦炉炼制成焦炭；进口精粉等含铁料在原料场按既定配比加工成混匀料，再配加燃料和熔剂进入烧结机烧结成烧结矿；酸性精粉等含铁料按既定配比加工成混匀料，再加上膨润土经过造球盘造球，链篦机干燥预热，回转窑焙烧成球团矿；焦炭、烧结矿、球团矿及块矿装入高炉后经过一系列氧化还原反应后生成铁水。高炉铁水经铁水预处理脱硫后进入转炉，转炉冶炼后的钢水一部分经LF精炼炉精炼后供CSP薄板坯连铸机，生产出来的连铸坯经加热炉直接进入连铸连轧厂轧机进行轧制；另一部分经RH精炼炉或LF精炼炉或RH与LF精炼炉双联精炼后进入其他连铸机（包括板坯、方坯、矩坯连铸机），生产出来的连铸坯分别送往中板厂、线棒材厂轧制。炼钢生产的方坯和矩坯经棒材、线材和型材生产线轧制后生产出优质的棒材、线材和型材。炼钢生产的板坯经两条宽厚板生产线轧制后生产出优质的中厚板产品。CSP薄板坯连铸连轧生产线生产的热轧钢带，一部分直接销售，一部分经过酸洗、镀锌工序生产出优质的酸洗板和镀锌板；还有一部分用于冷轧深加工，经过退火平整、镀锌或彩涂等工序，生产出优质的冷轧板、热镀锌板、电镀锌板和彩涂板。
