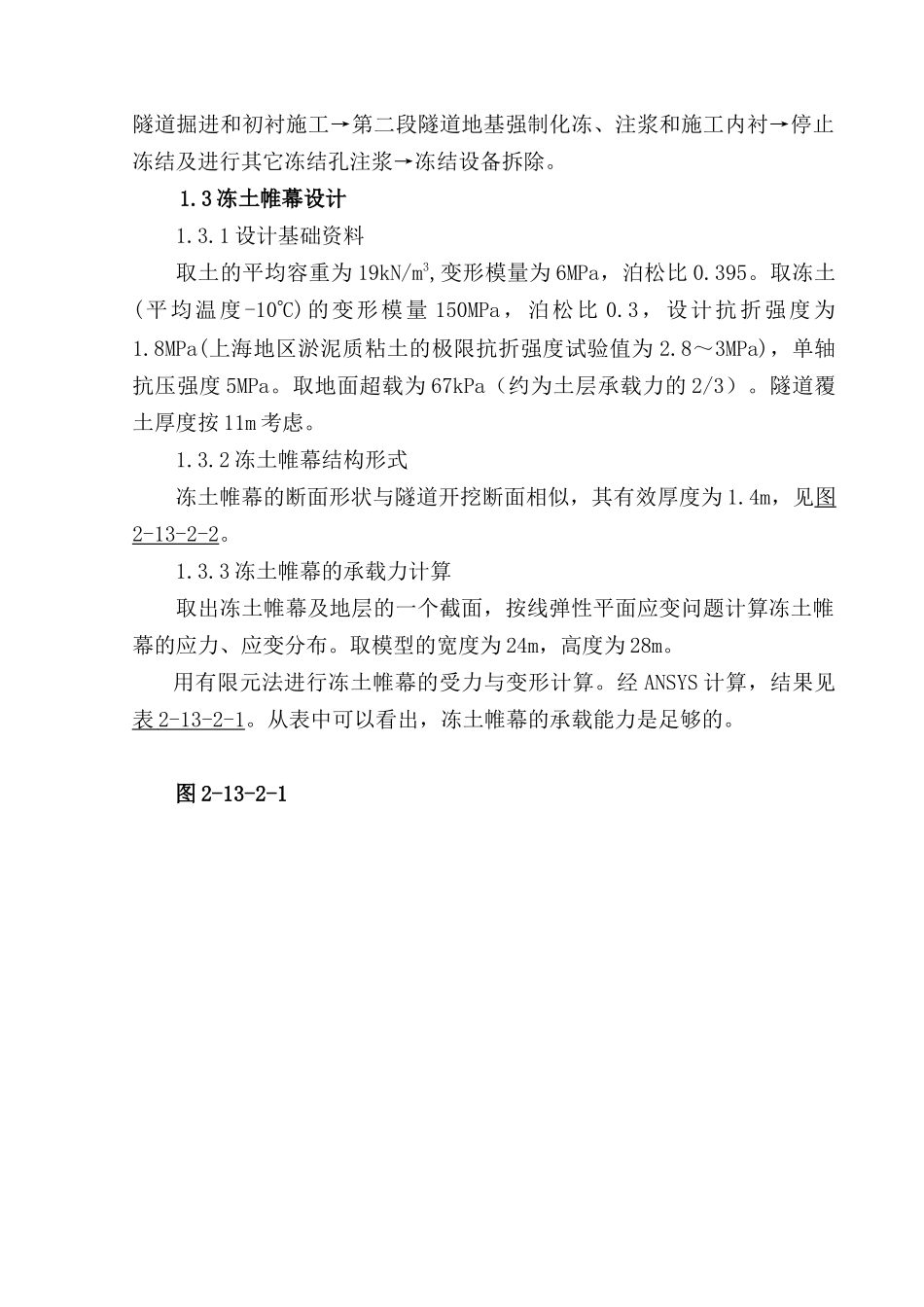

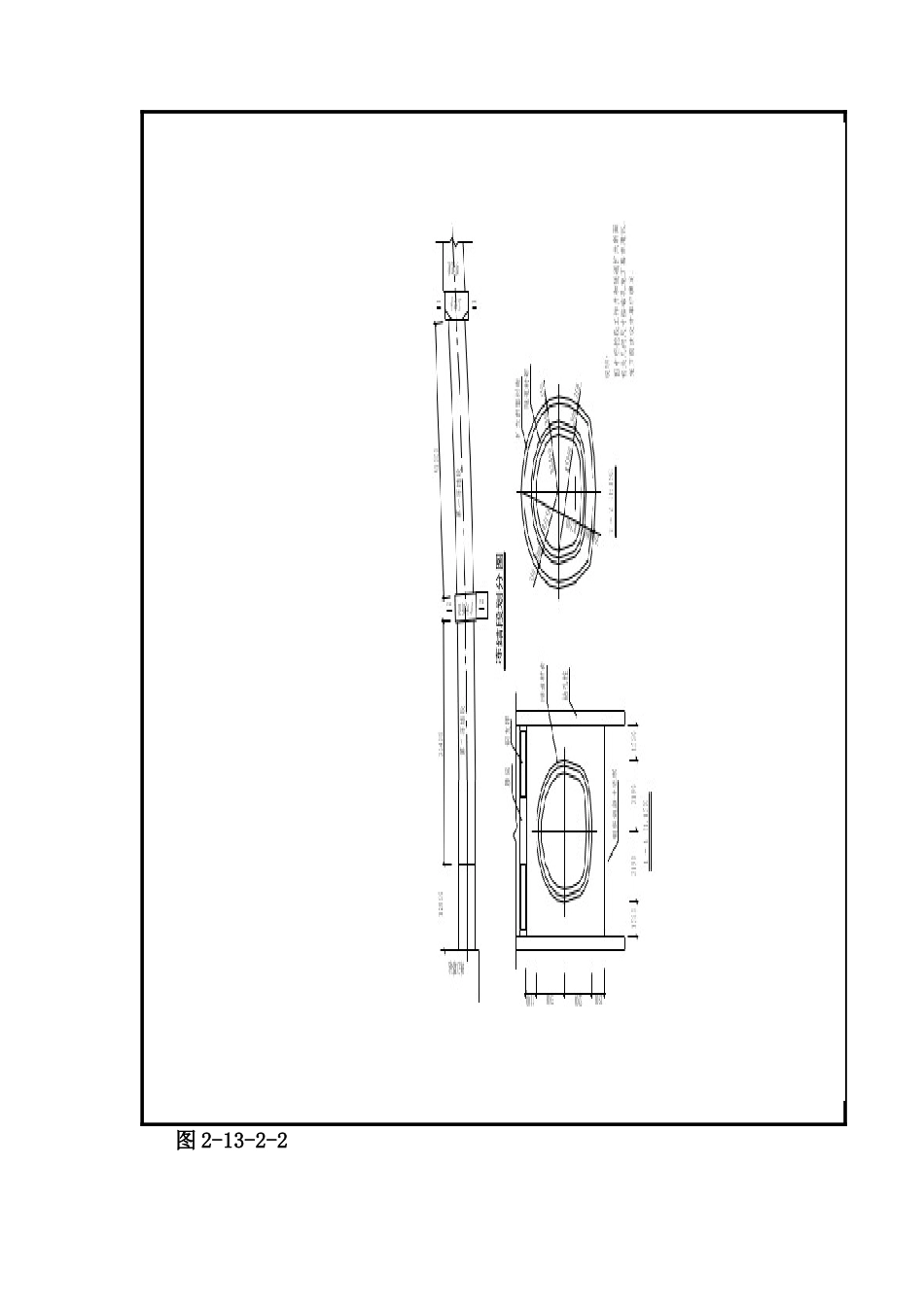

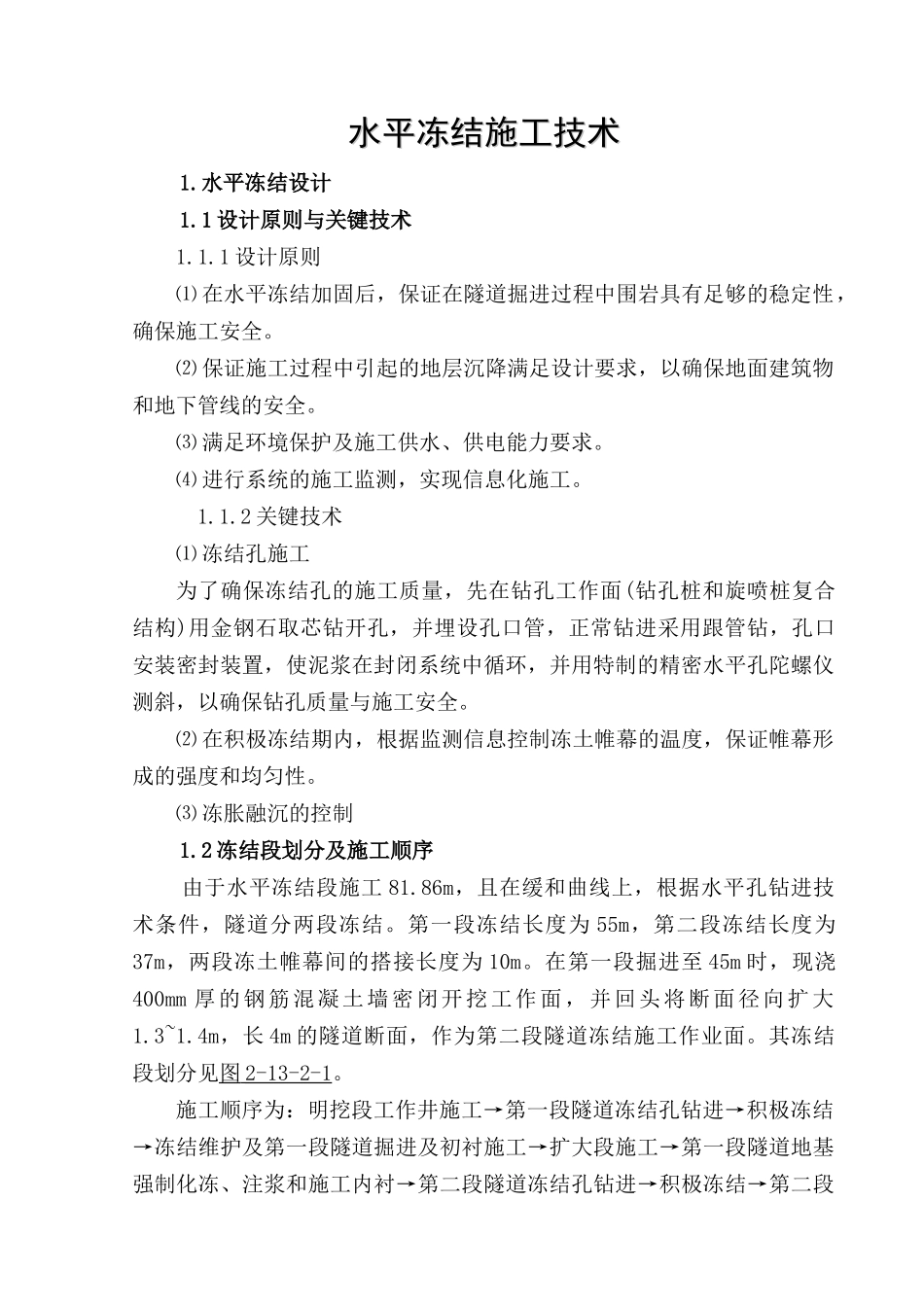

水平冻结施工技术水平冻结施工技术1.水平冻结设计1.1设计原则与关键技术1.1.1设计原则⑴在水平冻结加固后，保证在隧道掘进过程中围岩具有足够的稳定性，确保施工安全。⑵保证施工过程中引起的地层沉降满足设计要求，以确保地面建筑物和地下管线的安全。⑶满足环境保护及施工供水、供电能力要求。⑷进行系统的施工监测，实现信息化施工。1.1.2关键技术⑴冻结孔施工为了确保冻结孔的施工质量，先在钻孔工作面(钻孔桩和旋喷桩复合结构)用金钢石取芯钻开孔，并埋设孔口管，正常钻进采用跟管钻，孔口安装密封装置，使泥浆在封闭系统中循环，并用特制的精密水平孔陀螺仪测斜，以确保钻孔质量与施工安全。⑵在积极冻结期内，根据监测信息控制冻土帷幕的温度，保证帷幕形成的强度和均匀性。⑶冻胀融沉的控制1.2冻结段划分及施工顺序由于水平冻结段施工81.86m，且在缓和曲线上，根据水平孔钻进技术条件，隧道分两段冻结。第一段冻结长度为55m，第二段冻结长度为37m，两段冻土帷幕间的搭接长度为10m。在第一段掘进至45m时，现浇400mm厚的钢筋混凝土墙密闭开挖工作面，并回头将断面径向扩大1.3~1.4m，长4m的隧道断面，作为第二段隧道冻结施工作业面。其冻结段划分见图2-13-2-1。施工顺序为：明挖段工作井施工→第一段隧道冻结孔钻进→积极冻结→冻结维护及第一段隧道掘进及初衬施工→扩大段施工→第一段隧道地基强制化冻、注浆和施工内衬→第二段隧道冻结孔钻进→积极冻结→第二段隧道掘进和初衬施工→第二段隧道地基强制化冻、注浆和施工内衬→停止冻结及进行其它冻结孔注浆→冻结设备拆除。1.3冻土帷幕设计1.3.1设计基础资料取土的平均容重为19kN/m3,变形模量为6MPa，泊松比0.395。取冻土(平均温度-10C)的变形模量150MPa，泊松比0.3，设计抗折强度为1.8MPa(上海地区淤泥质粘土的极限抗折强度试验值为2.8～3MPa)，单轴抗压强度5MPa。取地面超载为67kPa（约为土层承载力的2/3）。隧道覆土厚度按11m考虑。1.3.2冻土帷幕结构形式冻土帷幕的断面形状与隧道开挖断面相似，其有效厚度为1.4m，见图2-13-2-2。1.3.3冻土帷幕的承载力计算取出冻土帷幕及地层的一个截面，按线弹性平面应变问题计算冻土帷幕的应力、应变分布。取模型的宽度为24m，高度为28m。用有限元法进行冻土帷幕的受力与变形计算。经ANSYS计算，结果见表2-13-2-1。从表中可以看出，冻土帷幕的承载能力是足够的。图2-13-2-1图2-13-2-2计算最大应力及安全系数项目抗拉(抗折)抗压计算值0.466Mpa1.32MPa1.41MPa位置底拱内缘中部底拱外缘中部底拱与左侧墙交接处内缘强度指标1.85.05.0安全系数3.833.783.541.3.4冻结孔、测温孔、泄压孔布置与冻土帷幕形成预计为了使冻土帷幕提前交圈，有利于提高冻土帷幕的均匀性，采用较小的冻结孔控制间距，根据隧道断面，并保证在隧道扩大断面处在扩大断面后冻结帷幕有效厚度>1.4m。每段冻结孔数量都为28个，其中第一段冻结孔长55m，冻结孔开孔间距为879mm，开孔位置与开挖边界的距离为600mm，第二段冻结孔长37m，冻结孔开孔间距为809mm，开孔位置与开挖边界的距离为300～600mm，两段冻结孔钻孔与隧道中心线的夹角都为1°，允许偏斜率为8‰，冻结孔沿隧道线路呈放射状钻进，成孔最大间距都不大于1.65m。每段测温孔设置二个，布置在终孔间距最大的相邻两冻结孔中间内侧0.3m处，其深度分别为55m和37m，孔内根据地层情况布置5～8个测温点。卸压孔一个，布置在冻结布置图内侧1.5m靠近隧道中心线处，其孔深分别为45m和30m，孔口安装1"泄压阀和2MPa压力表。其冻结孔、测温孔、泄压孔布置见图2-13-2-3、图2-13-2-4。冻土帷幕扩展厚度根据上海地区类似地层冻结施工实测结果并参考竖井冻结壁计算方法确定。设计冻土帷幕交圈时间为30d，积极冻结时间为35d。开挖时的冻结壁有效厚度为1.4m。其冻土帷幕形成预计见图2-13-2-2，图2-13-2-5给出了掘进到不同位置时，冻土帷幕的扩展边界。可以看出，由于采用放射状布孔，掘进时冻土进入隧道开挖断面很少，这样，既有利于初衬喷射混凝土施工，又可增加冻土帷幕有效厚度，保证扩大断面在扩大后其冻土帷幕厚度大于1.4m。1.4冻结技术参数图2-13-2-3图2-13-2-4图2-13-2-51.4....
