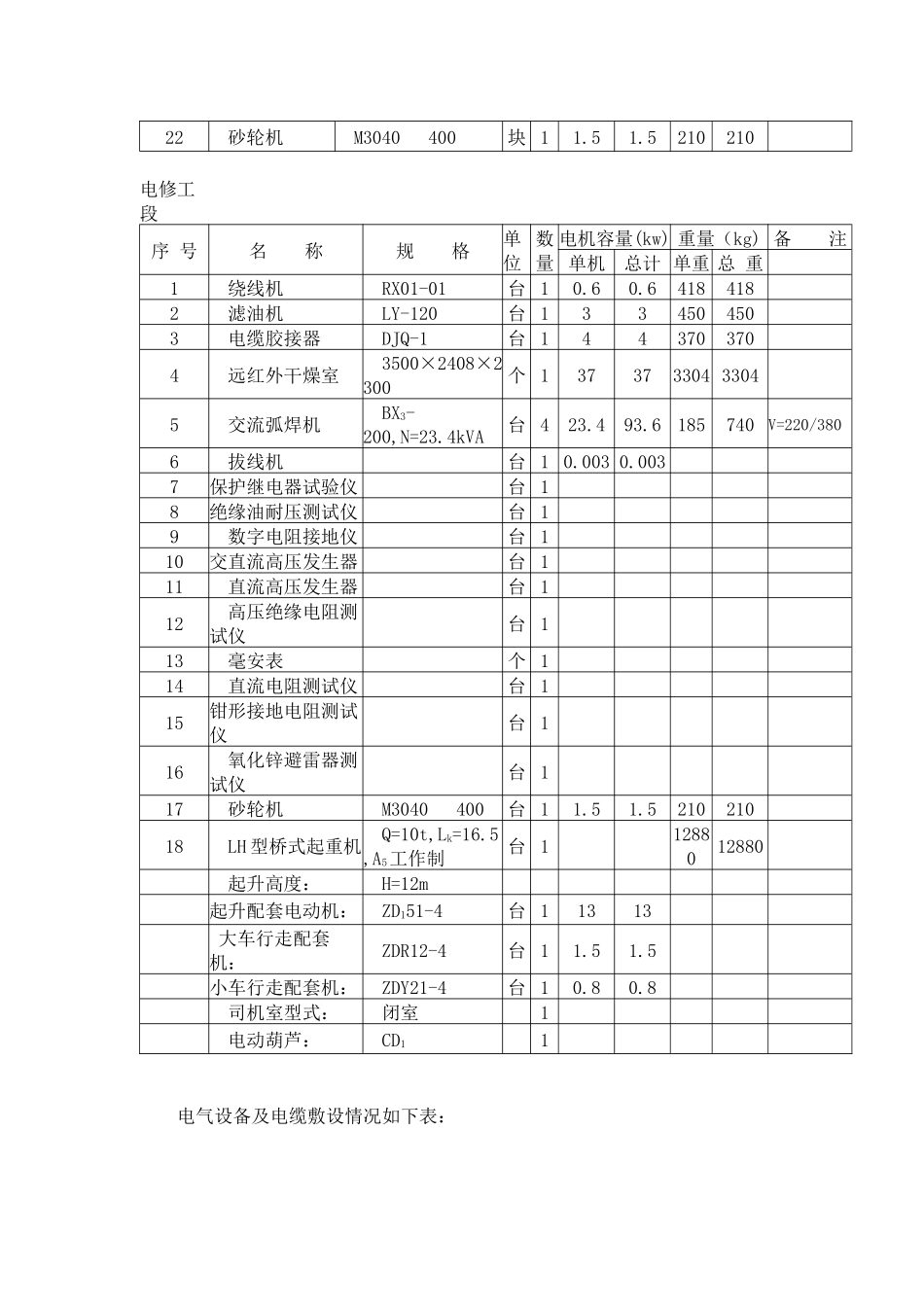

沙坪煤矿机修车间机电设备安装工程施工组织设计1.工程概况沙坪煤矿机钳、电修车间位于矿办公楼后，占地面积平方米，建筑面积平方米，其中安装设备如下表：机钳、电修车间机械设备安装一览表机钳工段序号名称规格单位数量电机容量(kw)重量（kg)备注单机总计单重总重1马鞍车床CW6263/630×1500台112.512.5370037002普通车床CA6140/400×1500台17.847.843马鞍车床CA6240/400×500台17.847.844普通车床CW6163B/630×1000台112.112.1340034005万能工具磨床MYA6025/250×650台13.153.15125012506牛头刨床BY60100B台18.258.25420042007牛头刨床BY6080B台18.258.25380038008摇臂钻床ZN3040×1640/50mm台14.8254.825350035009立式钻床Z513535台14.1254.1251600160010双人钳工桌2500×1000×750张211平行虎钳6″台412台式钻床Z411616台10.750.7515015013工具箱1000×500×800个214零件架1500×500×800个415直流弧焊机AX-320220/380台21836560112016硅整流弧焊机ZX5-250台214kVA28kVA25050017氧气瓶上01-150型个518乙炔钢瓶个519焊接平台3000×2000×20块120手提式电钻J1Z-1010台2220V21划线平台2000×1000×30台122砂轮机M3040400块11.51.5210210电修工段序号名称规格单位数量电机容量(kw)重量（kg)备注单机总计单重总重1绕线机RX01-01台10.60.64184182滤油机LY-120台1334504503电缆胶接器DJQ-1台1443703704远红外干燥室3500×2408×2300个13737330433045交流弧焊机BX3-200,N=23.4kVA台423.493.6185740V=220/3806拔线机台10.0030.0037保护继电器试验仪台18绝缘油耐压测试仪台19数字电阻接地仪台110交直流高压发生器台111直流高压发生器台112高压绝缘电阻测试仪台113毫安表个114直流电阻测试仪台115钳形接地电阻测试仪台116氧化锌避雷器测试仪台117砂轮机M3040400台11.51.521021018LH型桥式起重机Q=10t,Lk=16.5,A5工作制台11288012880起升高度：H=12m起升配套电动机：ZD151-4台11313大车行走配套机：ZDR12-4台11.51.5小车行走配套机：ZDY21-4台10.80.8司机室型式：闭室1电动葫芦：CD11电气设备及电缆敷设情况如下表：机修车间配电修改序号名称型号规格单位数量备注1矿用一般型高压开关柜GCKY-1-1台12矿用一般型高压开关柜GCKY-1-13台13矿用一般型低压开关柜GKY-11-02台14矿用一般型低压开关柜GKY-11-05改台15矿用一般型低压开关柜GKY-11-12改台26多电压试验电源装置ZDS-1-1000-4套17动力配电箱JDQ-3-29/20台18动力配电箱XL-52-06B台2带正面开门电缆室9动力配电箱XL-52-08B台3带正面开门电缆室10插座箱XXZ303-4-05台411高压电源电缆VV22-8.7/103×50米-数量见动照网12电力电缆VV22-8.7/103×50米513电力电缆YJV-0.6/13×95+2×50米7514电力电缆VV-0.6/13×70+2×35米2515电力电缆VV-0.6/13×50+2×25米23016电力电缆VV-0.6/13×25+1×16米1517电力电缆VV-0.6/13×16+1×16米2018电力电缆VV-0.6/13×6+1×6米4019电力电缆VV-0.6/13×4+1×4米13820电力电缆VV-0.6/15×4米10521重型橡套软电缆YC-0.45/0.754×10米5522重型橡套软电缆YC-0.45/0.753×25米12523钢管SC32米11524钢管SC40米1625钢管SC70米1326镀锌钢管SC50L=5000mm根5垂直接地体27镀锌扁钢-40×4米50水平接地体及引下线28镀锌扁钢-25×4米100电气设备接地连接29梯架式桥架GQJ3-1D-1050L=4000mm套1沿墙垂直敷设电缆30桥架配用盖板GQJ3-1D-1050GL=4000mm套131梯架式桥架GQJ3-1D-1020L=6000mm套21沿柱水平敷设电缆32桥架配用盖板GQJ3-1D-1020GL=6000mm套2133电缆桥架托臂GQJ5-11-27套23与电缆桥架配套34电缆支架见图TY88202-2538-07套4035底座槽钢［8L=6800mm根136底座槽钢［8L=3800mm根137底座槽钢［8L=2000mm根138底座槽钢［8L=1000mm根139底座槽钢［8L=5200mm根140底座槽钢［8L=2800mm根141底座槽钢［8L=2400mm根142滑线装置FDGF-4-15/80L=4500mm套1443顶端供电器与滑线装置配套个144端帽与滑线装置配套个145连接夹与滑线装置配套套1346固定夹与滑线装置配套套247浮动悬吊与滑线装置配套套4048悬吊支架见图S1736-229/663.1-10套42现场自制49集电器JF-4-15/40个250正交器与集电器配套个251弹簧同步器与集电器配套个252负荷开关HH12-100...
