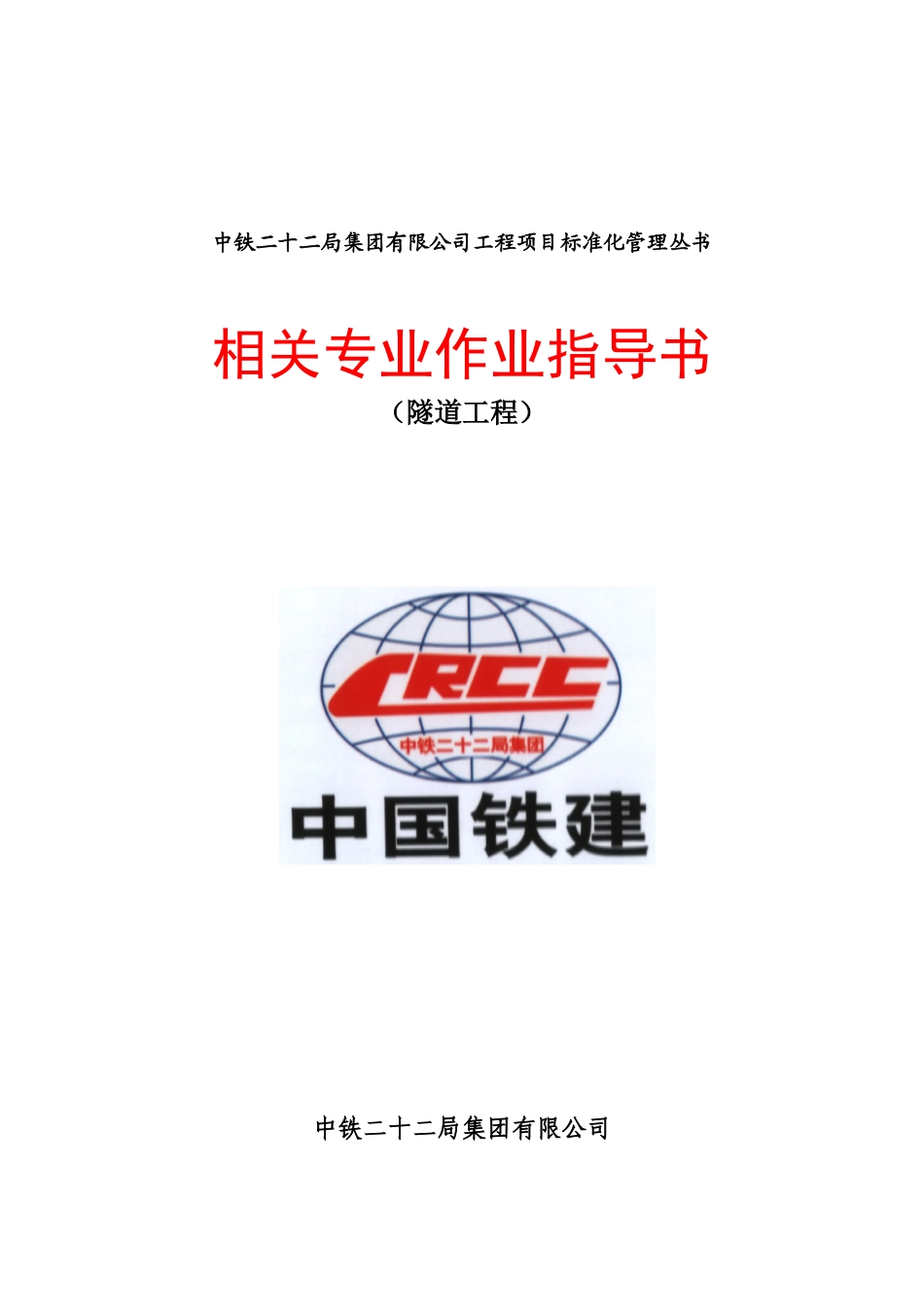

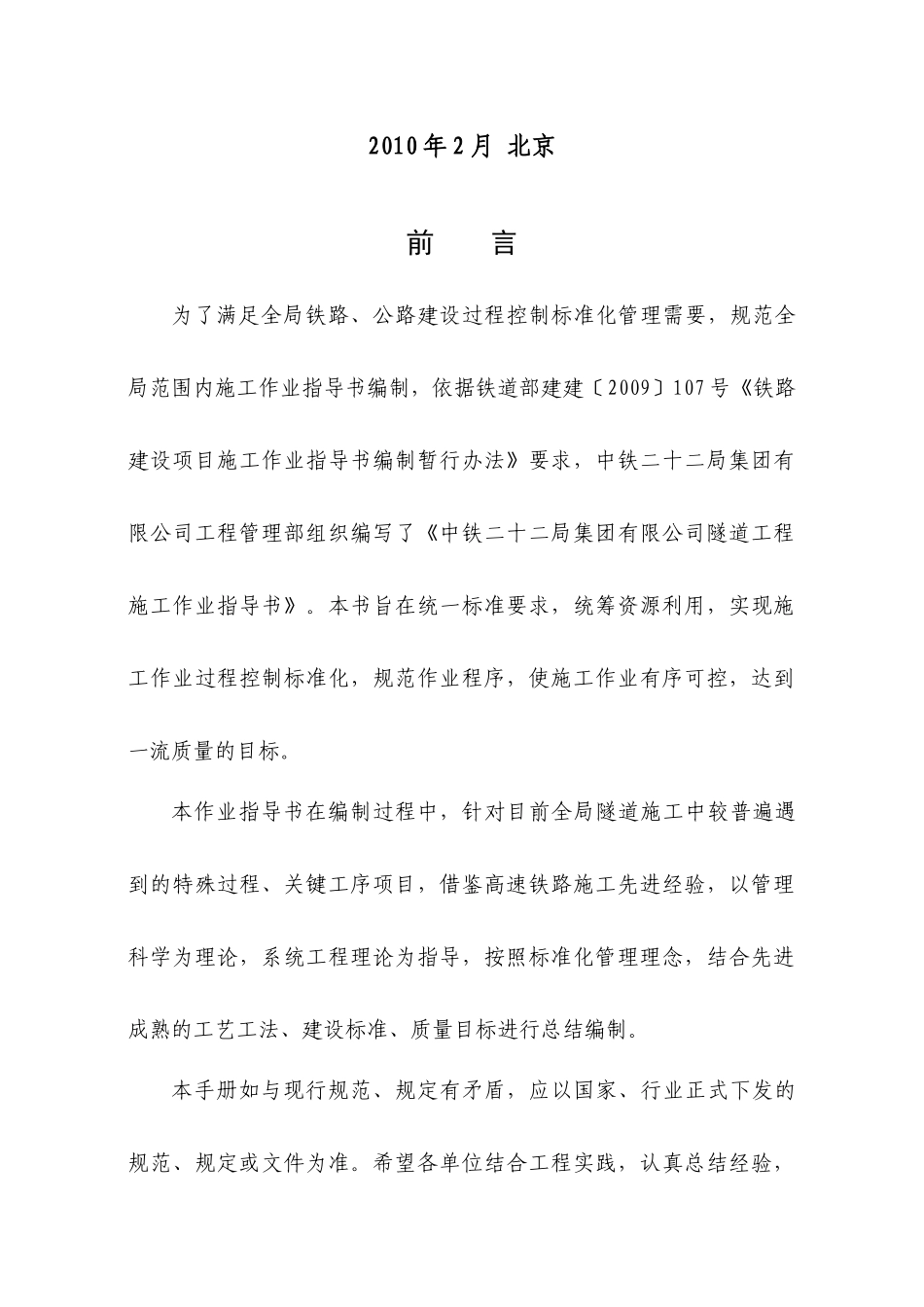

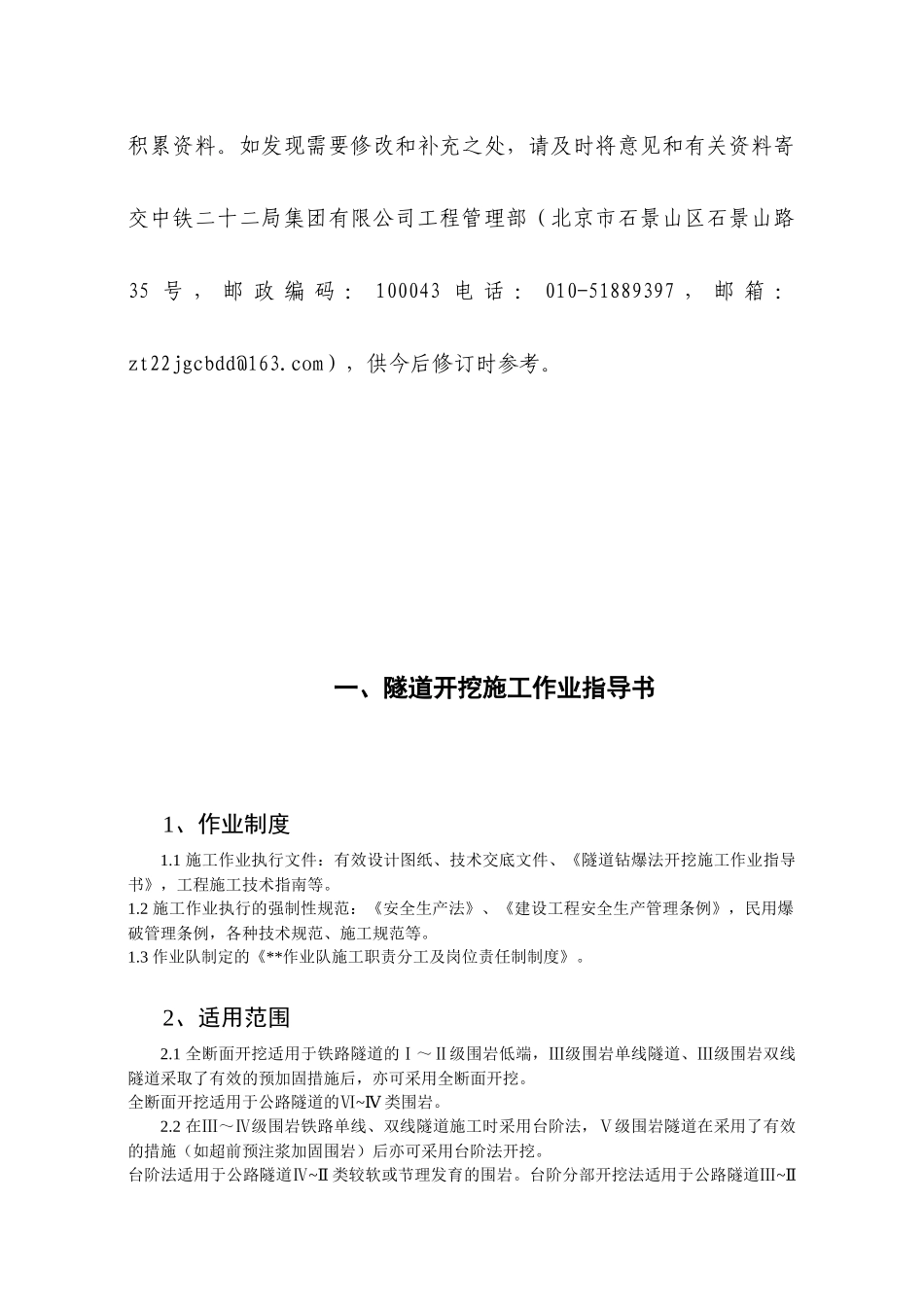

中铁二十二局集团有限公司工程项目标准化管理丛书相关专业作业指导书（隧道工程）中铁二十二局集团有限公司2010年2月北京前言为了满足全局铁路、公路建设过程控制标准化管理需要，规范全局范围内施工作业指导书编制，依据铁道部建建〔2009〕107号《铁路建设项目施工作业指导书编制暂行办法》要求，中铁二十二局集团有限公司工程管理部组织编写了《中铁二十二局集团有限公司隧道工程施工作业指导书》。本书旨在统一标准要求，统筹资源利用，实现施工作业过程控制标准化，规范作业程序，使施工作业有序可控，达到一流质量的目标。本作业指导书在编制过程中，针对目前全局隧道施工中较普遍遇到的特殊过程、关键工序项目，借鉴高速铁路施工先进经验，以管理科学为理论，系统工程理论为指导，按照标准化管理理念，结合先进成熟的工艺工法、建设标准、质量目标进行总结编制。本手册如与现行规范、规定有矛盾，应以国家、行业正式下发的规范、规定或文件为准。希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见和有关资料寄交中铁二十二局集团有限公司工程管理部（北京市石景山区石景山路35号，邮政编码：100043电话：010-51889397，邮箱：zt22jgcbdd@163.com），供今后修订时参考。一、隧道开挖施工作业指导书1、作业制度1.1施工作业执行文件：有效设计图纸、技术交底文件、《隧道钻爆法开挖施工作业指导书》，工程施工技术指南等。1.2施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》，民用爆破管理条例，各种技术规范、施工规范等。1.3作业队制定的《**作业队施工职责分工及岗位责任制制度》。2、适用范围2.1全断面开挖适用于铁路隧道的Ⅰ～Ⅱ级围岩低端，Ⅲ级围岩单线隧道、Ⅲ级围岩双线隧道采取了有效的预加固措施后，亦可采用全断面开挖。全断面开挖适用于公路隧道的Ⅵ~Ⅳ类围岩。2.2在Ⅲ～Ⅳ级围岩铁路单线、双线隧道施工时采用台阶法，Ⅴ级围岩隧道在采用了有效的措施（如超前预注浆加固围岩）后亦可采用台阶法开挖。台阶法适用于公路隧道Ⅳ~Ⅱ类较软或节理发育的围岩。台阶分部开挖法适用于公路隧道Ⅲ~Ⅱ类围岩或一般土质围岩地段。2.3中隔壁法（CD法）开挖适用于单、双线隧道Ⅳ级或Ⅴ级围岩和不良地质及洞口工程的施工。2.4交叉中隔壁法（CRD）开挖适用于双线、三线隧道Ⅴ、Ⅳ级围岩、浅埋隧道。2.5双侧壁导坑法开挖在Ⅴ级围岩深埋段、Ⅳ级围岩浅埋段和不良地质洞口工程的双线隧道可采用。导坑法适用于公路隧道Ⅲ~Ⅱ类围岩。下导坑适用于探查开挖面前方地下水情况；中央导坑适用于处理膨胀压力地层；上导坑适用于洞口段辅助开挖。单侧壁导坑法适用于围岩较差、跨度大、埋层浅、地表沉降需要控制的场合。双侧壁导坑法适用于浅埋大跨度隧道及地表下沉量要求严格而围岩条件很差的情况。2.6环形开挖预留核心土法开挖使用于单线Ⅴ、Ⅳ级围岩和双线Ⅳ、Ⅴ、Ⅵ级围岩。3、工艺流程全断面法开挖使用流程见图4.1.3-1；台阶法开挖使用流程见图4.1.3-2；环形开挖预留核心土法工艺流程见图4.1.3-3；中隔壁法（CD法）工艺流程见图4.1.3-4；洞口段施工流程见图4.1.3-5；套拱施工流程见图4.1.3-6（b）；洞门施工工艺流程见图4.1.3-7；洞及缓冲结构工艺流程见图4.1.3-8；隧道洞身开挖作业施工流程见图4.1.3-9。4、施工要求4.1开挖总体要求（1）铁路隧道应按照新奥法原理组织施工，同时应根据隧道通过地层的水文地质情况，考虑围岩变化时施工方法变更的适应性，避免因施工方法或技术措施不当造成施工延误。（2）根据地质条件、断面开挖宽度的不同，铁路隧道施工可采用全断面法、台阶法、环形开挖预留核心土法、中隔壁法（CD法）、交叉中隔壁法（CRD法）、双侧壁导坑法等方法，各施工方法的使用条件参见表4.1.4。表4.1.4铁路隧道各类施工（开挖）方法一般地质使用条件一览表开挖方法使用围岩级别及说明备注全断面法1.单线隧道Ⅰ、Ⅱ、Ⅲ级围岩；2.双线隧道Ⅰ、Ⅱ围岩台阶法1.单线Ⅲ级、Ⅳ级围岩；2.双线Ⅲ级围岩台阶长度应有利于施工操作和机械设备效率的发挥，同时应利于支护尽早封闭成环环形开挖预留核心土法1.单线Ⅳ、Ⅴ级围岩...
