配电自动化馈线终端(FTU)技术规范(37页)VIP免费

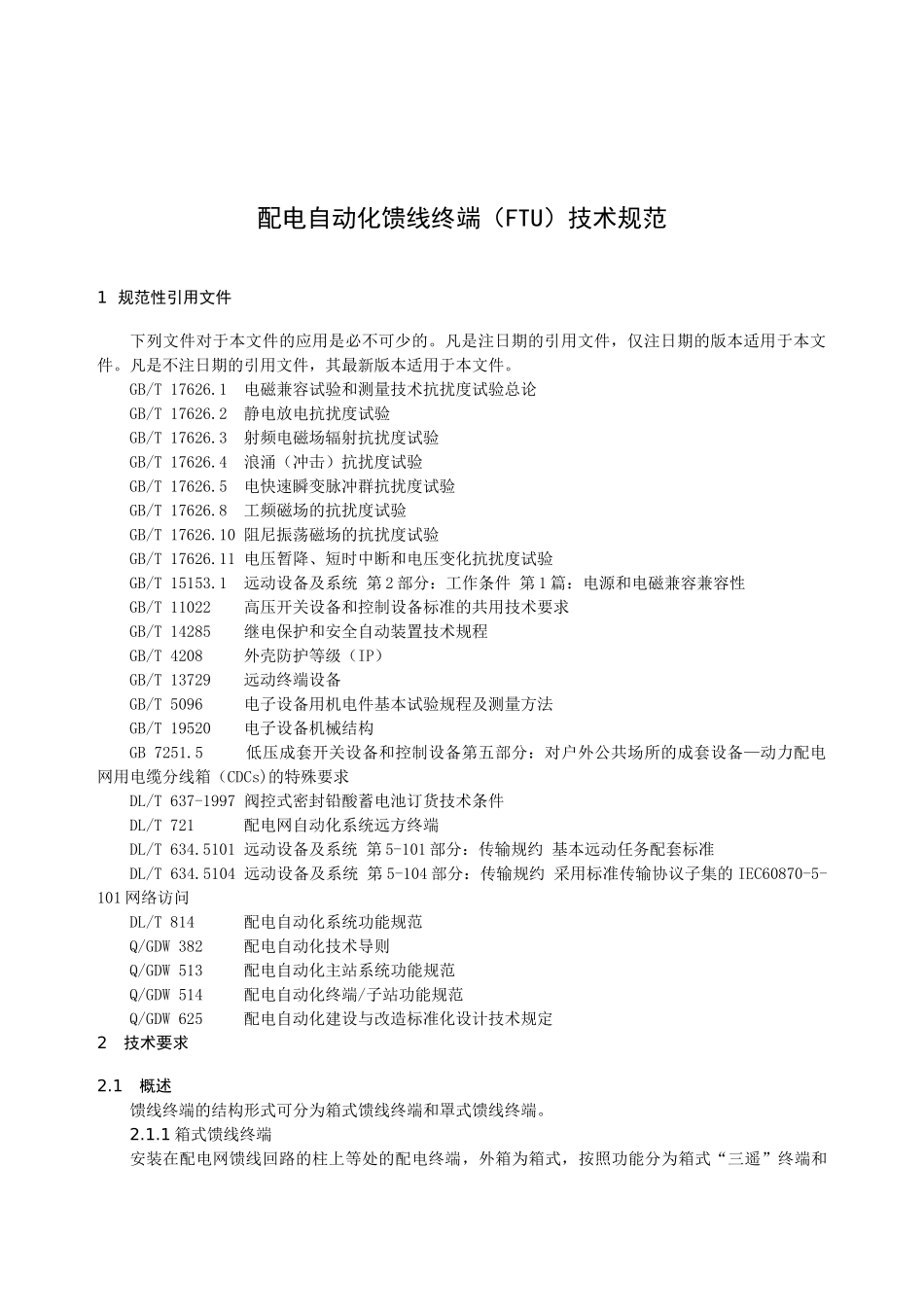

配电自动化馈线终端（FTU）技术规范目录1规范性引用文件........................................................................12技术要求.............................................................................13标准技术参数.........................................................................104环境条件表............................................................................125试验..................................................................................13附录A馈线终端无线通信安装位置、航插尺寸定义（参考性附录）.............................13附录B馈线终端接口定义（规范性附录）...................................................28配电自动化馈线终端（FTU）技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。GB/T17626.1电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2静电放电抗扰度试验GB/T17626.3射频电磁场辐射抗扰度试验GB/T17626.4浪涌（冲击）抗扰度试验GB/T17626.5电快速瞬变脉冲群抗扰度试验GB/T17626.8工频磁场的抗扰度试验GB/T17626.10阻尼振荡磁场的抗扰度试验GB/T17626.11电压暂降、短时中断和电压变化抗扰度试验GB/T15153.1远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T11022高压开关设备和控制设备标准的共用技术要求GB/T14285继电保护和安全自动装置技术规程GB/T4208外壳防护等级（IP）GB/T13729远动终端设备GB/T5096电子设备用机电件基本试验规程及测量方法GB/T19520电子设备机械结构GB7251.5低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T637-1997阀控式密封铅酸蓄电池订货技术条件DL/T721配电网自动化系统远方终端DL/T634.5101远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T814配电自动化系统功能规范Q/GDW382配电自动化技术导则Q/GDW513配电自动化主站系统功能规范Q/GDW514配电自动化终端/子站功能规范Q/GDW625配电自动化建设与改造标准化设计技术规定2技术要求2.1概述馈线终端的结构形式可分为箱式馈线终端和罩式馈线终端。2.1.1箱式馈线终端安装在配电网馈线回路的柱上等处的配电终端，外箱为箱式，按照功能分为箱式“三遥”终端和箱式“二遥”终端。2.1.2罩式馈线终端安装在配电网馈线回路的柱上等处的配电终端，外箱为罩式，按照功能分为罩式“三遥”终端和罩式“二遥”终端。2.2FTU总体技术要求2.2.1电源要求2.2.1.1供电电源要求a)交流电源电压标称值为单相220V；b)交流电源标称电压容差为-20%～+20%；c)交流电源标称频率为50Hz,频率容差为±5%；d)交流电源波形为正弦波，谐波含量小于10%。2.2.1.2配套电源输出要求a)工作电源满足同时为终端、通信设备、开关分合闸提供工作电源；b)主电源和后备电源都应独立满足终端、通信设备正常运行及对开关的正常操作；c)电源输出和输入应电气隔离。2.2.1.3后备电源要求a)后备电源应采用免维护阀控铅酸蓄电池或超级电容；b)后备电源额定电压DC24V；c)免维护阀控铅酸蓄电池寿命不少于3年，超级电容寿命不少于6年；d)后备电源能保证配电终端运行一定时间且满足表1的要求表1后备电源的技术参数表终端类型后备电源维持时间三遥终端免维护阀控铅酸蓄电池：应保证完成分-合-分操作并维持配电终端及通信模块至少运行4小时；超级电容：应保证分闸操作并维持配电终端及通信模块至少运行15分钟。二遥终端免维护阀控铅酸蓄电池：应保证维持配电终端及通信模块至少运行30分钟；超级电容：应保证维持配电终端及通信模块至少运行2分钟。2.2.2通信要求2.2.2.1基本要求a)终端RS-232接口传输速率可选用1200bit/s、2400bit/s、9600bit/s等，以太网接口传输速率选用10/100Mbit/s全双工等。b)配电终端与主站建立连接时间应小于60秒。c)当通信...
