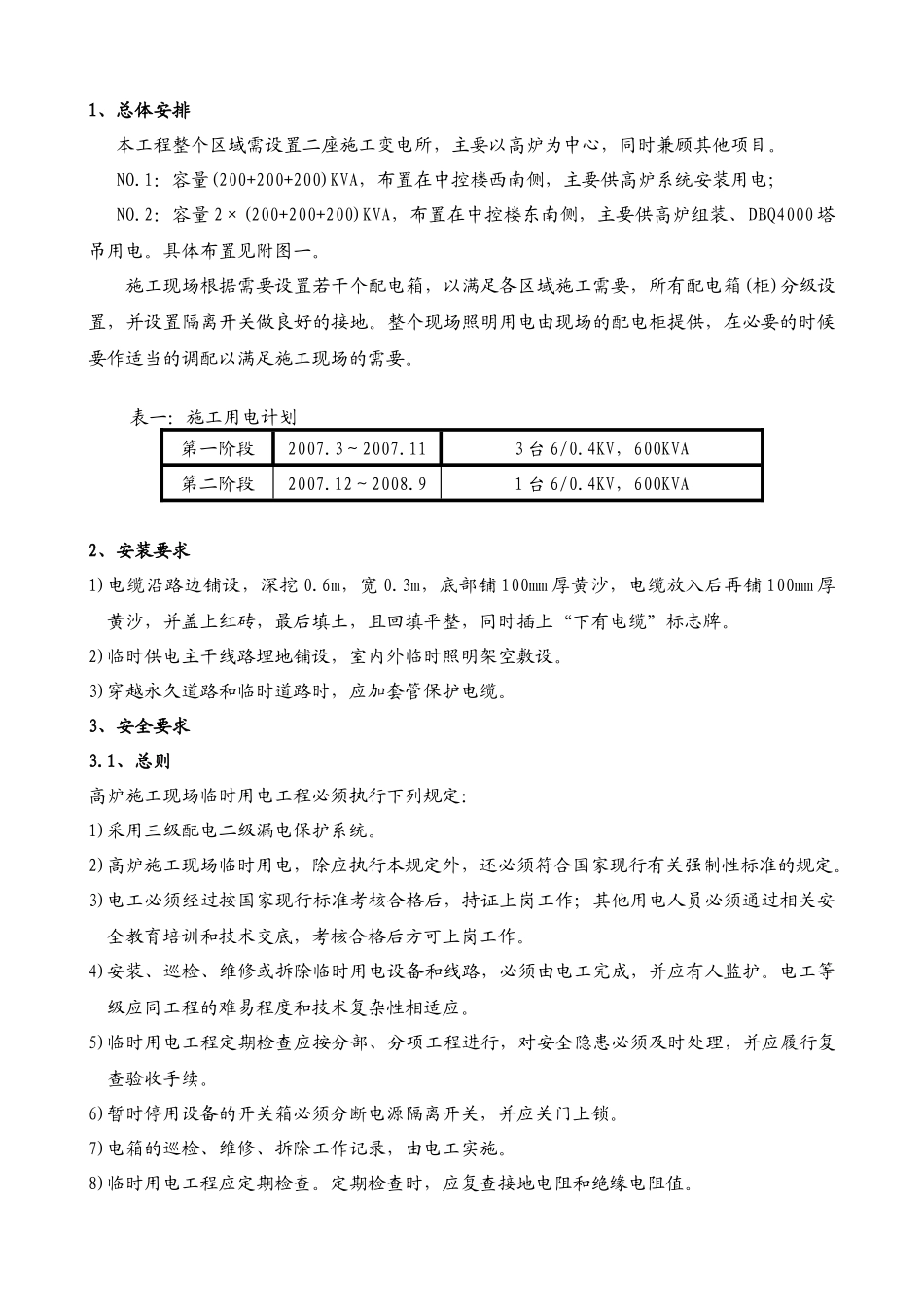

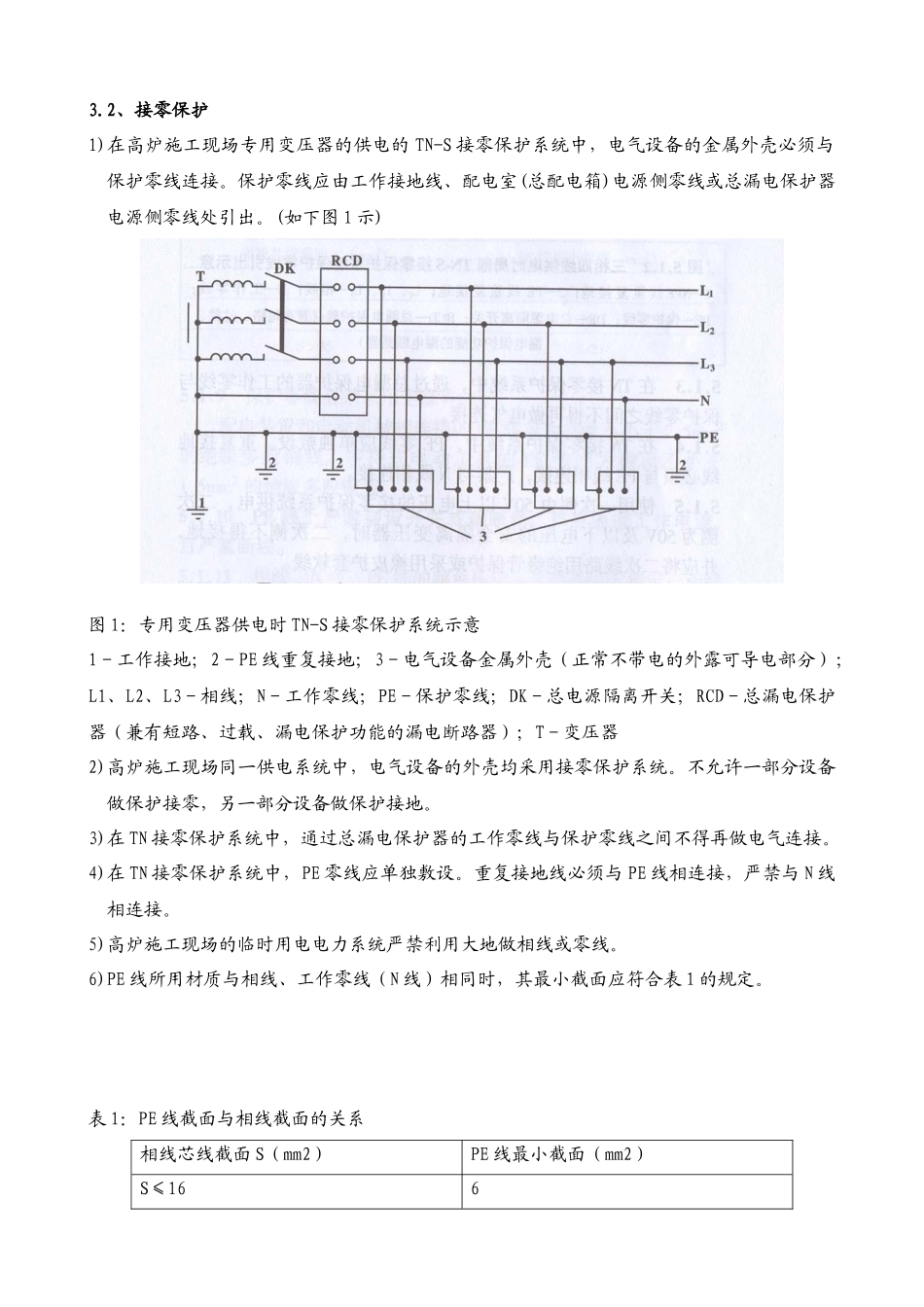

1、总体安排本工程整个区域需设置二座施工变电所，主要以高炉为中心，同时兼顾其他项目。NO.1：容量(200+200+200)KVA，布置在中控楼西南侧，主要供高炉系统安装用电；NO.2：容量2×(200+200+200)KVA，布置在中控楼东南侧，主要供高炉组装、DBQ4000塔吊用电。具体布置见附图一。施工现场根据需要设置若干个配电箱，以满足各区域施工需要，所有配电箱(柜)分级设置，并设置隔离开关做良好的接地。整个现场照明用电由现场的配电柜提供，在必要的时候要作适当的调配以满足施工现场的需要。表一：施工用电计划第一阶段2007.3～2007.113台6/0.4KV，600KVA第二阶段2007.12～2008.91台6/0.4KV，600KVA2、安装要求1)电缆沿路边铺设，深挖0.6m，宽0.3m，底部铺100mm厚黄沙，电缆放入后再铺100mm厚黄沙，并盖上红砖，最后填土，且回填平整，同时插上“下有电缆”标志牌。2)临时供电主干线路埋地铺设，室内外临时照明架空敷设。3)穿越永久道路和临时道路时，应加套管保护电缆。3、安全要求3.1、总则高炉施工现场临时用电工程必须执行下列规定：1)采用三级配电二级漏电保护系统。2)高炉施工现场临时用电，除应执行本规定外，还必须符合国家现行有关强制性标准的规定。3)电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。4)安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。5)临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。6)暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁。7)电箱的巡检、维修、拆除工作记录，由电工实施。8)临时用电工程应定期检查。定期检查时，应复查接地电阻和绝缘电阻值。3.2、接零保护1)在高炉施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出。(如下图1示)图1：专用变压器供电时TN-S接零保护系统示意1－工作接地；2－PE线重复接地；3－电气设备金属外壳（正常不带电的外露可导电部分）；L1、L2、L3－相线；N－工作零线；PE－保护零线；DK－总电源隔离开关；RCD－总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；T－变压器2)高炉施工现场同一供电系统中，电气设备的外壳均采用接零保护系统。不允许一部分设备做保护接零，另一部分设备做保护接地。3)在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。4)在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连接。5)高炉施工现场的临时用电电力系统严禁利用大地做相线或零线。6)PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合表1的规定。表1：PE线截面与相线截面的关系相线芯线截面S（mm2）PE线最小截面（mm2）S≤1661635S/27)保护零线必须采用绝缘导线。配电装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝缘多股铜线。手持式电动工具的PE线应为截面不小于1.5mm2的绝缘多股铜线。8)PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。9)相线、N线、PE线的颜色标记必须符合一下规定：相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。10)TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。保护零线每一处重复接地装置的接地电阻值不应大于10Ω。重复接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。11)在TN系统中，下列电气设备不带电的外露可导电部分应做保护接零：12)电机、变压器、电器、照明器具、手持式电动工具的金属外壳；13)电气设备传动装置的金属部件；14)配电柜与控制柜的金属框架；15)配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；16)电力线路的金属保护管、敷...
