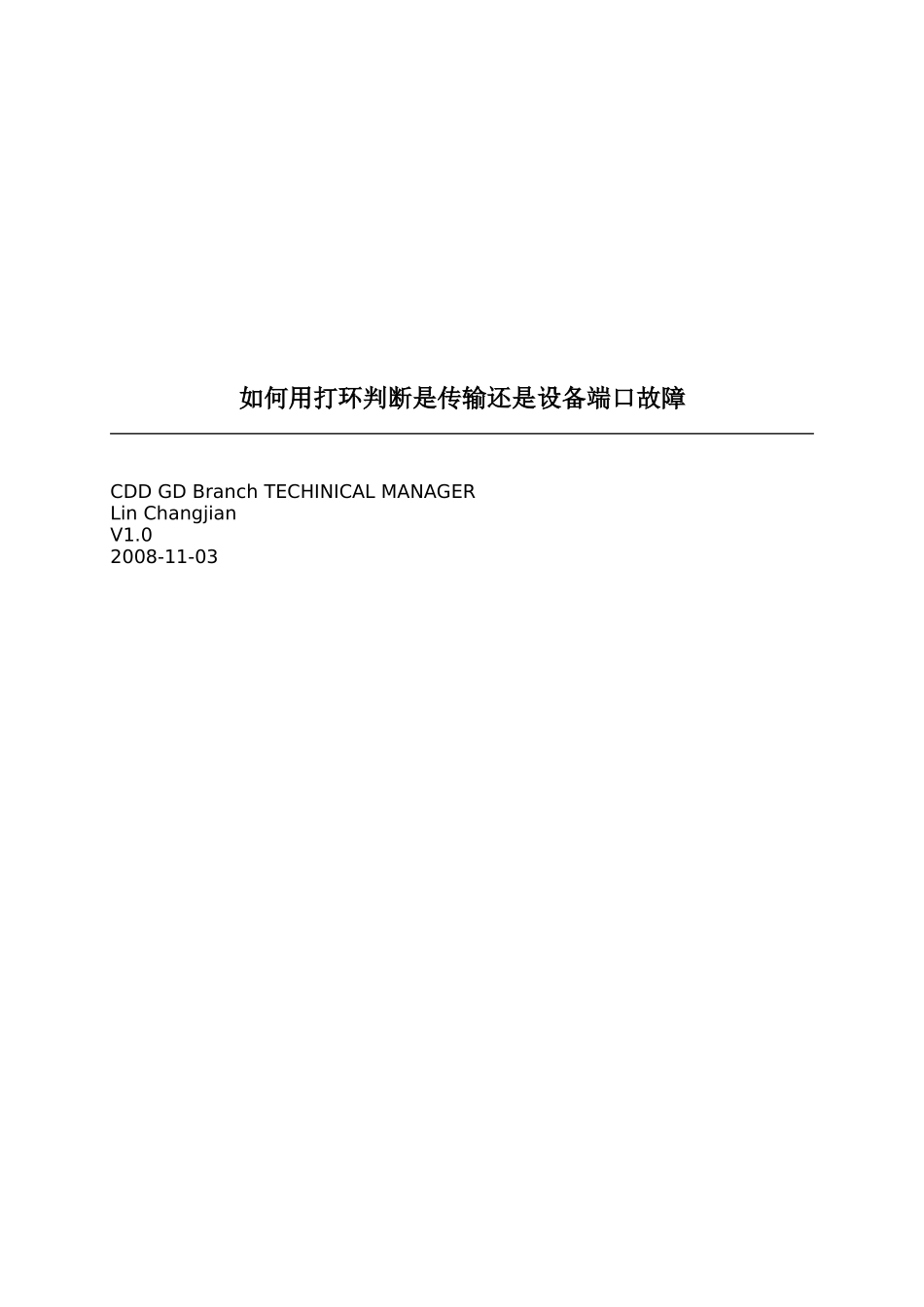

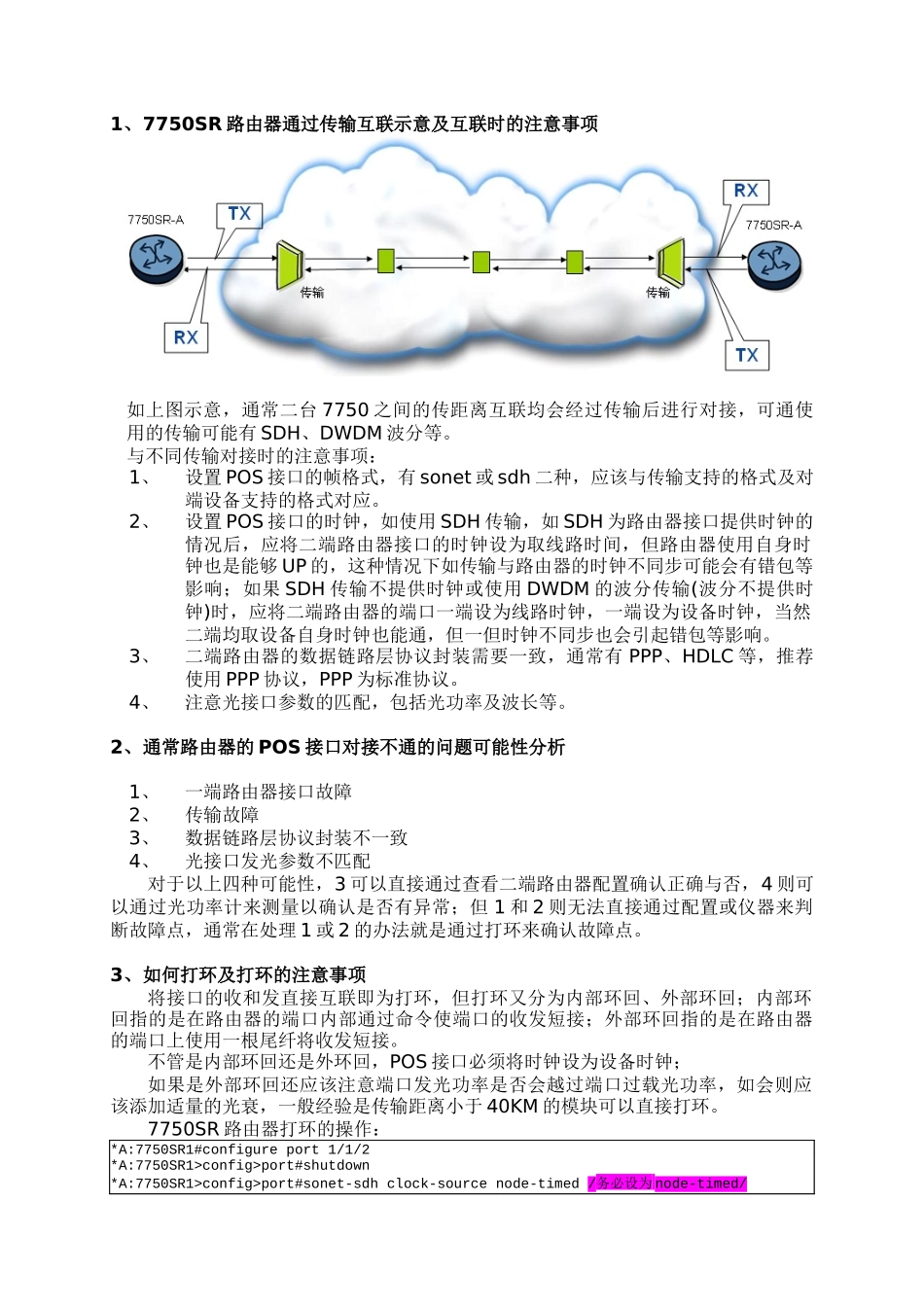

如何用打环判断是传输还是设备端口故障CDDGDBranchTECHINICALMANAGERLinChangjianV1.02008-11-03Index1、7750SR路由器通过传输互联示意及互联时的注意事项............................32、通常路由器的POS接口对接不通的问题可能性分析..................................33、如何打环及打环的注意事项....................................................................34、使用打环判断端口还是传输故障的思路....................................................55、路由器互联不通的排查故障实例.............................................................6附录1：7750SR路由器的常用光模块参数....................................................101、7750SR路由器通过传输互联示意及互联时的注意事项如上图示意，通常二台7750之间的传距离互联均会经过传输后进行对接，可通使用的传输可能有SDH、DWDM波分等。与不同传输对接时的注意事项：1、设置POS接口的帧格式，有sonet或sdh二种，应该与传输支持的格式及对端设备支持的格式对应。2、设置POS接口的时钟，如使用SDH传输，如SDH为路由器接口提供时钟的情况后，应将二端路由器接口的时钟设为取线路时间，但路由器使用自身时钟也是能够UP的，这种情况下如传输与路由器的时钟不同步可能会有错包等影响；如果SDH传输不提供时钟或使用DWDM的波分传输(波分不提供时钟)时，应将二端路由器的端口一端设为线路时钟，一端设为设备时钟，当然二端均取设备自身时钟也能通，但一但时钟不同步也会引起错包等影响。3、二端路由器的数据链路层协议封装需要一致，通常有PPP、HDLC等，推荐使用PPP协议，PPP为标准协议。4、注意光接口参数的匹配，包括光功率及波长等。2、通常路由器的POS接口对接不通的问题可能性分析1、一端路由器接口故障2、传输故障3、数据链路层协议封装不一致4、光接口发光参数不匹配对于以上四种可能性，3可以直接通过查看二端路由器配置确认正确与否，4则可以通过光功率计来测量以确认是否有异常；但1和2则无法直接通过配置或仪器来判断故障点，通常在处理1或2的办法就是通过打环来确认故障点。3、如何打环及打环的注意事项将接口的收和发直接互联即为打环，但打环又分为内部环回、外部环回；内部环回指的是在路由器的端口内部通过命令使端口的收发短接；外部环回指的是在路由器的端口上使用一根尾纤将收发短接。不管是内部环回还是外环回，POS接口必须将时钟设为设备时钟；如果是外部环回还应该注意端口发光功率是否会越过端口过载光功率，如会则应该添加适量的光衰，一般经验是传输距离小于40KM的模块可以直接打环。7750SR路由器打环的操作：*A:7750SR1#configureport1/1/2*A:7750SR1>config>port#shutdown*A:7750SR1>config>port#sonet-sdhclock-sourcenode-timed/务必设为node-timed/*A:7750SR1>config>port#sonet-sdhloopbackinternal/端口内部环回使用/*A:7750SR1>config>port#noshutdown如何确认7750SR路由器端口打环成功：*A:7750SR1#clearport1/1/2statistics/查看前1秒钟，清除端口统计/*A:7750SR1#showport1/1/2detail===============================================================================SONET/SDHInterface===============================================================================Description:Interface:1/1/2Speed:oc48AdminStatus:upOperStatus:upPhysicalLink:YesLoopbackMode:internalSingleFiberMode:NoAPSGroup:noneAPSRole:noneClockSource:nodeFraming:sonetLastStateChange:04/25/200810:10:24PortIfIndex:18939904J0String:0x01SectionTraceMode:byteRxS1Byte:0x00RxK1/K2Byte:0x00/0x00RxJ0String(Hex):01000000000000000000000000000000CfgAlarm:loclrdilb2er-sfslofslosAlarmStatus:Holdtimeup:500millisecondsHoldtimedown:0millisecondsTransceiverDataTransceiverType:SFPModelNumber:3HE00046AATransceiverCode:OC48-IRTXLaserWavelength:1310nmDiagCapable:yesConnectorCode:LCVendorOUI:00:0a:1dManufacturedate:2005/03/29Media:SONET/SDHSeria...
