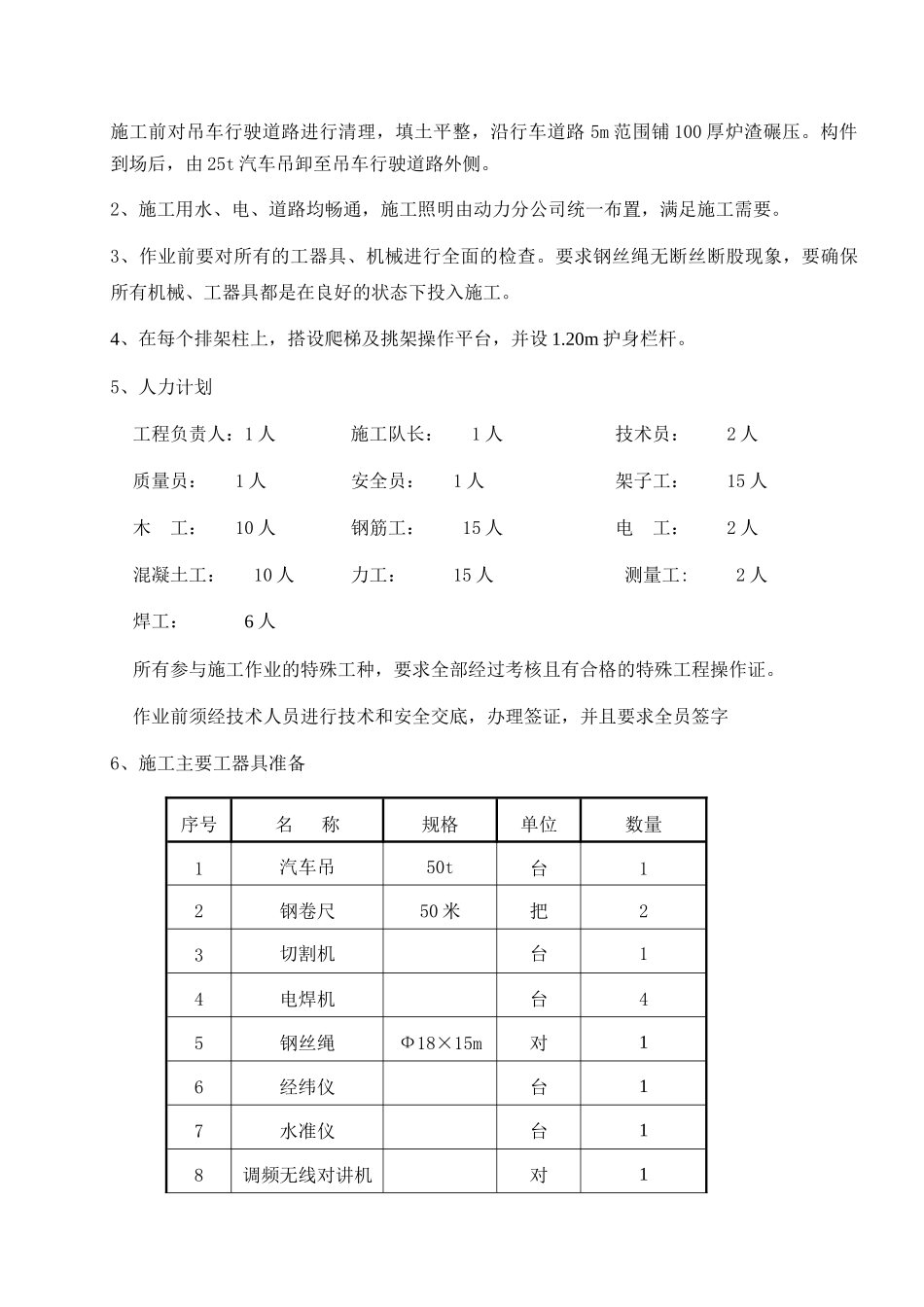

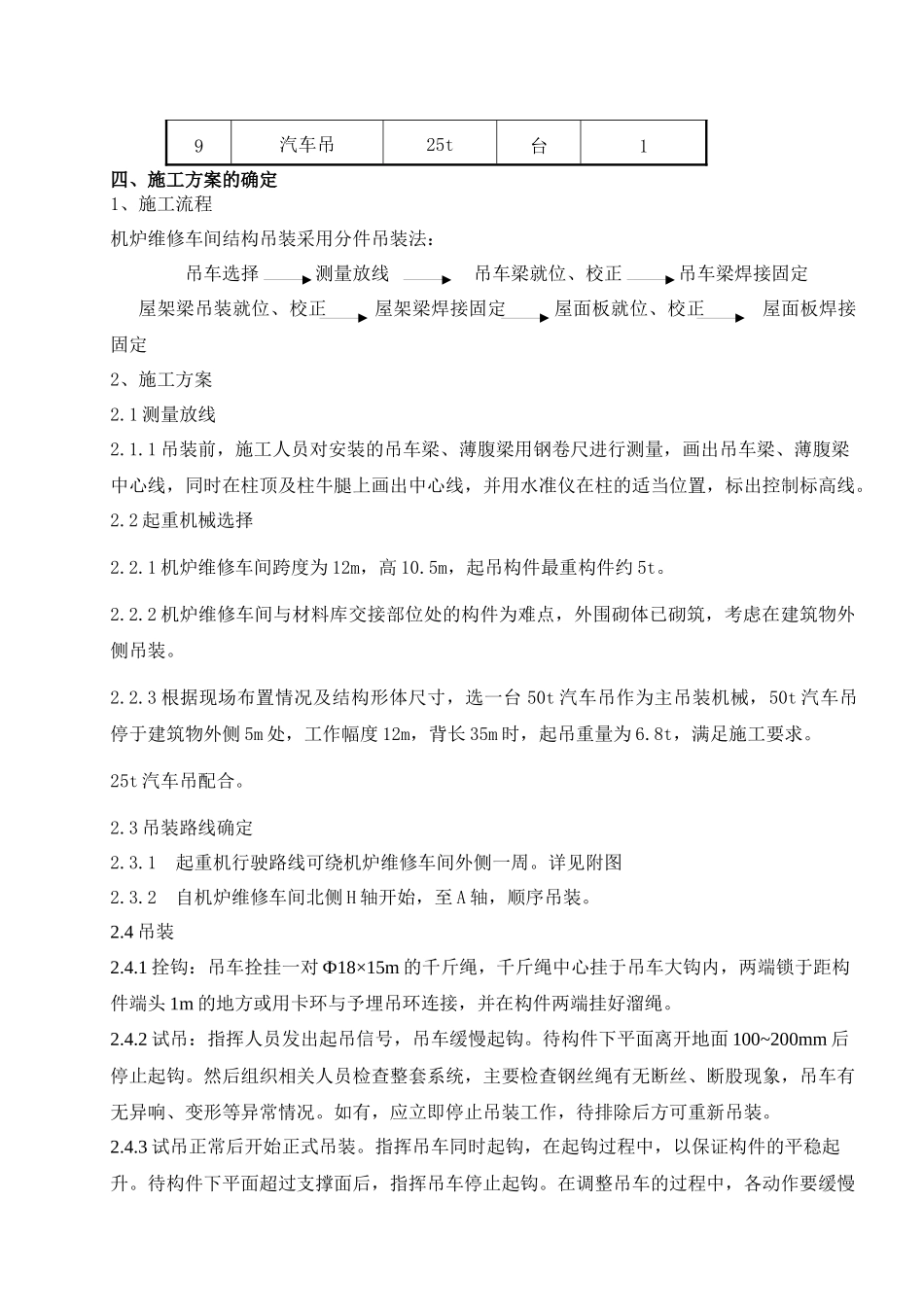

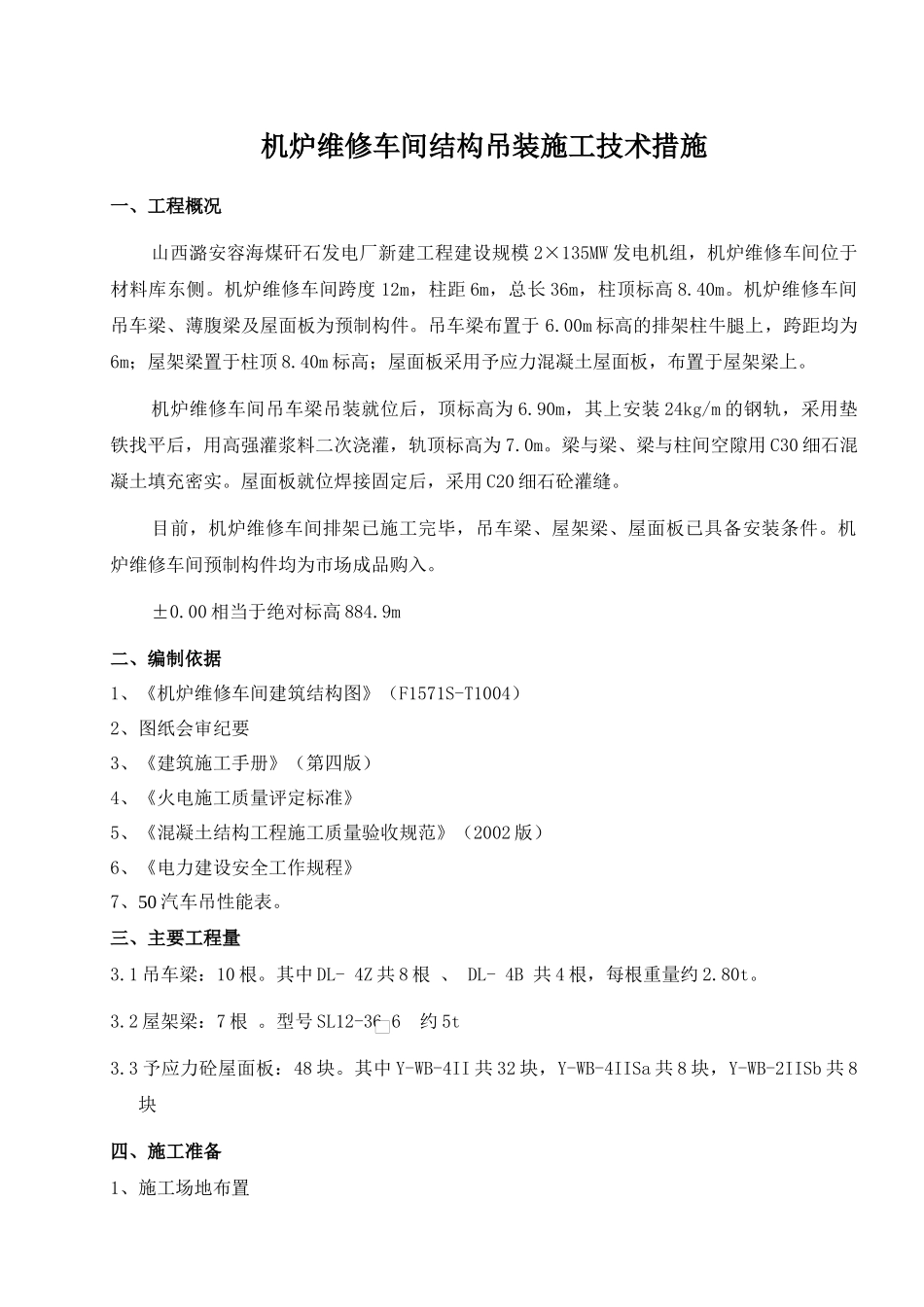

机炉维修车间结构吊装施工技术措施一、工程概况山西潞安容海煤矸石发电厂新建工程建设规模2×135MW发电机组，机炉维修车间位于材料库东侧。机炉维修车间跨度12m，柱距6m，总长36m，柱顶标高8.40m。机炉维修车间吊车梁、薄腹梁及屋面板为预制构件。吊车梁布置于6.00m标高的排架柱牛腿上，跨距均为6m；屋架梁置于柱顶8.40m标高；屋面板采用予应力混凝土屋面板，布置于屋架梁上。机炉维修车间吊车梁吊装就位后，顶标高为6.90m，其上安装24kg/m的钢轨，采用垫铁找平后，用高强灌浆料二次浇灌，轨顶标高为7.0m。梁与梁、梁与柱间空隙用C30细石混凝土填充密实。屋面板就位焊接固定后，采用C20细石砼灌缝。目前，机炉维修车间排架已施工完毕，吊车梁、屋架梁、屋面板已具备安装条件。机炉维修车间预制构件均为市场成品购入。±0.00相当于绝对标高884.9m二、编制依据1、《机炉维修车间建筑结构图》（F1571S-T1004）2、图纸会审纪要3、《建筑施工手册》（第四版）4、《火电施工质量评定标准》5、《混凝土结构工程施工质量验收规范》（2002版）6、《电力建设安全工作规程》7、50汽车吊性能表。三、主要工程量3.1吊车梁：10根。其中DL-4Z共8根、DL-4B共4根，每根重量约2.80t。3.2屋架梁：7根。型号SL12-366约5t3.3予应力砼屋面板：48块。其中Y-WB-4II共32块，Y-WB-4IISa共8块，Y-WB-2IISb共8块四、施工准备1、施工场地布置施工前对吊车行驶道路进行清理，填土平整，沿行车道路5m范围铺100厚炉渣碾压。构件到场后，由25t汽车吊卸至吊车行驶道路外侧。2、施工用水、电、道路均畅通，施工照明由动力分公司统一布置，满足施工需要。3、作业前要对所有的工器具、机械进行全面的检查。要求钢丝绳无断丝断股现象，要确保所有机械、工器具都是在良好的状态下投入施工。4、在每个排架柱上，搭设爬梯及挑架操作平台，并设1.20m护身栏杆。5、人力计划工程负责人：1人施工队长：1人技术员：2人质量员：1人安全员：1人架子工：15人木工：10人钢筋工：15人电工：2人混凝土工：10人力工：15人测量工:2人焊工：6人所有参与施工作业的特殊工种，要求全部经过考核且有合格的特殊工程操作证。作业前须经技术人员进行技术和安全交底，办理签证，并且要求全员签字6、施工主要工器具准备序号名称规格单位数量1汽车吊50t台12钢卷尺50米把23切割机台14电焊机台45钢丝绳Ф18×15m对16经纬仪台17水准仪台18调频无线对讲机对19汽车吊25t台1四、施工方案的确定1、施工流程机炉维修车间结构吊装采用分件吊装法：吊车选择测量放线吊车梁就位、校正吊车梁焊接固定屋架梁吊装就位、校正屋架梁焊接固定屋面板就位、校正屋面板焊接固定2、施工方案2.1测量放线2.1.1吊装前，施工人员对安装的吊车梁、薄腹梁用钢卷尺进行测量，画出吊车梁、薄腹梁中心线，同时在柱顶及柱牛腿上画出中心线，并用水准仪在柱的适当位置，标出控制标高线。2.2起重机械选择2.2.1机炉维修车间跨度为12m，高10.5m，起吊构件最重构件约5t。2.2.2机炉维修车间与材料库交接部位处的构件为难点，外围砌体已砌筑，考虑在建筑物外侧吊装。2.2.3根据现场布置情况及结构形体尺寸，选一台50t汽车吊作为主吊装机械，50t汽车吊停于建筑物外侧5m处，工作幅度12m，背长35m时，起吊重量为6.8t，满足施工要求。25t汽车吊配合。2.3吊装路线确定2.3.1起重机行驶路线可绕机炉维修车间外侧一周。详见附图2.3.2自机炉维修车间北侧H轴开始，至A轴，顺序吊装。2.4吊装2.4.1拴钩：吊车拴挂一对Ф18×15m的千斤绳，千斤绳中心挂于吊车大钩内，两端锁于距构件端头1m的地方或用卡环与予埋吊环连接，并在构件两端挂好溜绳。2.4.2试吊：指挥人员发出起吊信号，吊车缓慢起钩。待构件下平面离开地面100~200mm后停止起钩。然后组织相关人员检查整套系统，主要检查钢丝绳有无断丝、断股现象，吊车有无异响、变形等异常情况。如有，应立即停止吊装工作，待排除后方可重新吊装。2.4.3试吊正常后开始正式吊装。指挥吊车同时起钩，在起钩过程中，以保证构件的平稳起升。待构件下平面超过支撑面后，指挥吊车停止起钩。在调整吊车的过程中，各动作要缓慢进行。2.4.4吊车梁、薄腹梁就位，使吊车梁、...
