QTZ25塔吊安装安全技术交底VIP免费

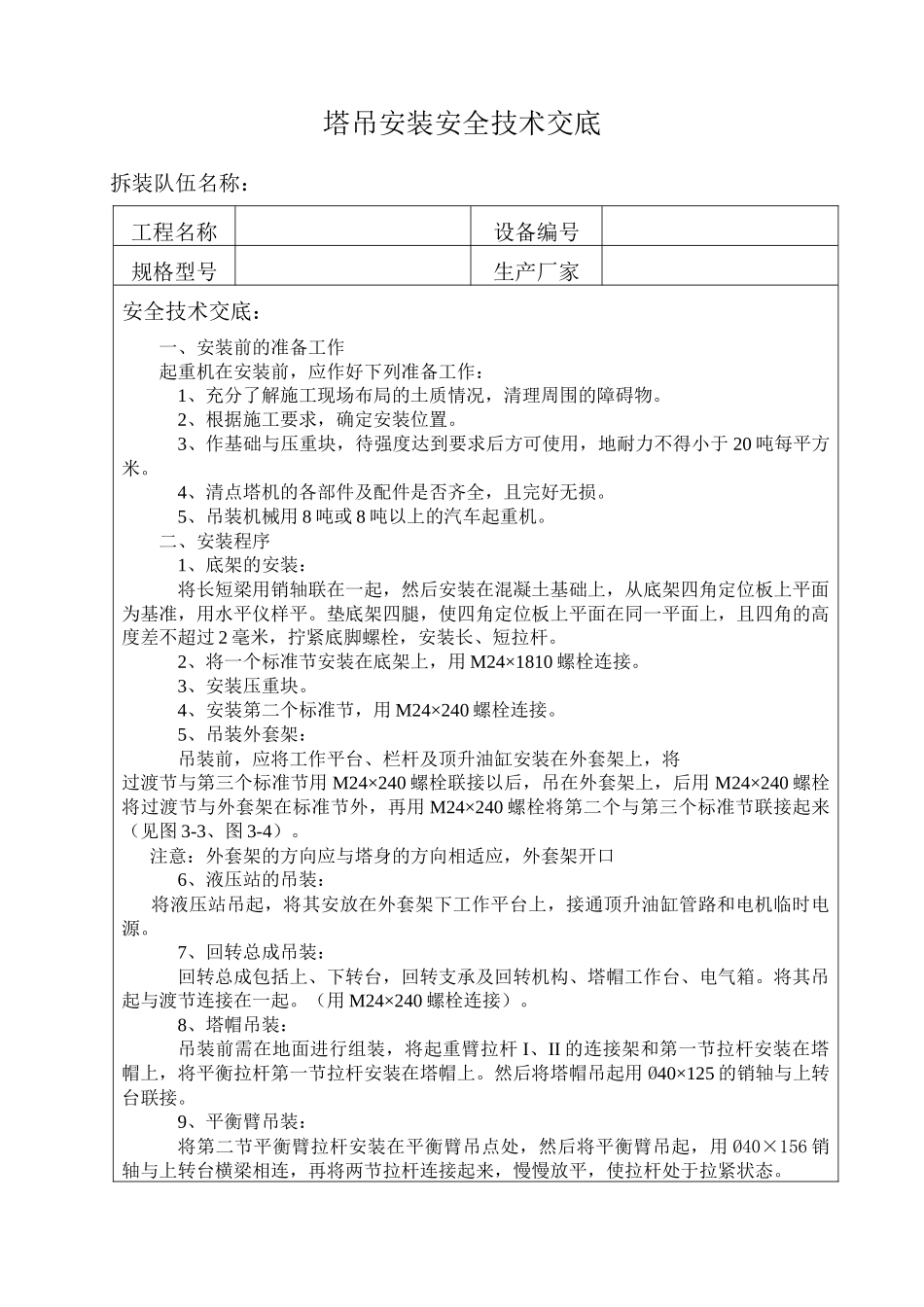

QTZ25塔吊安装安全技术交底_第1页
1/11

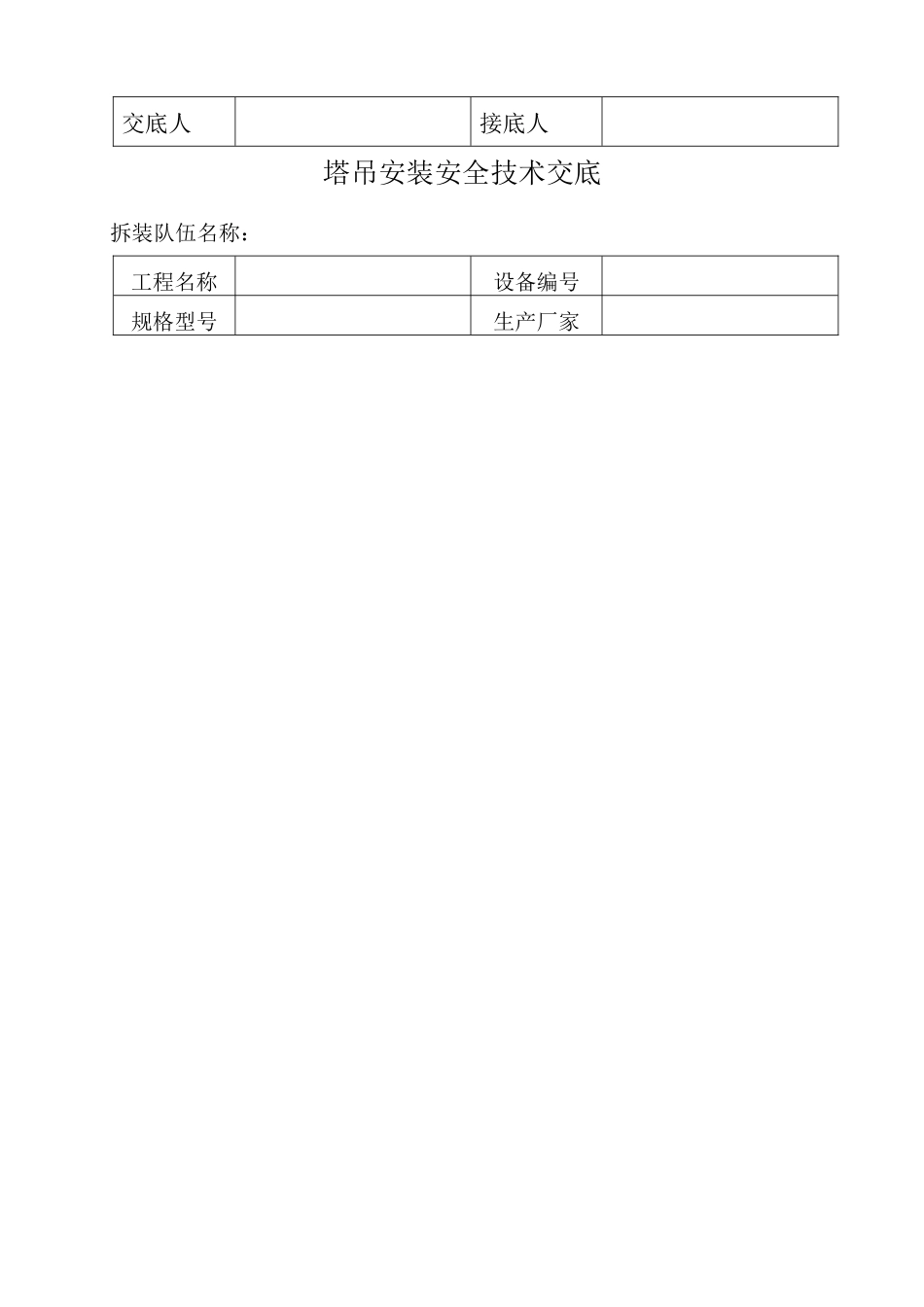

QTZ25塔吊安装安全技术交底_第2页
2/11

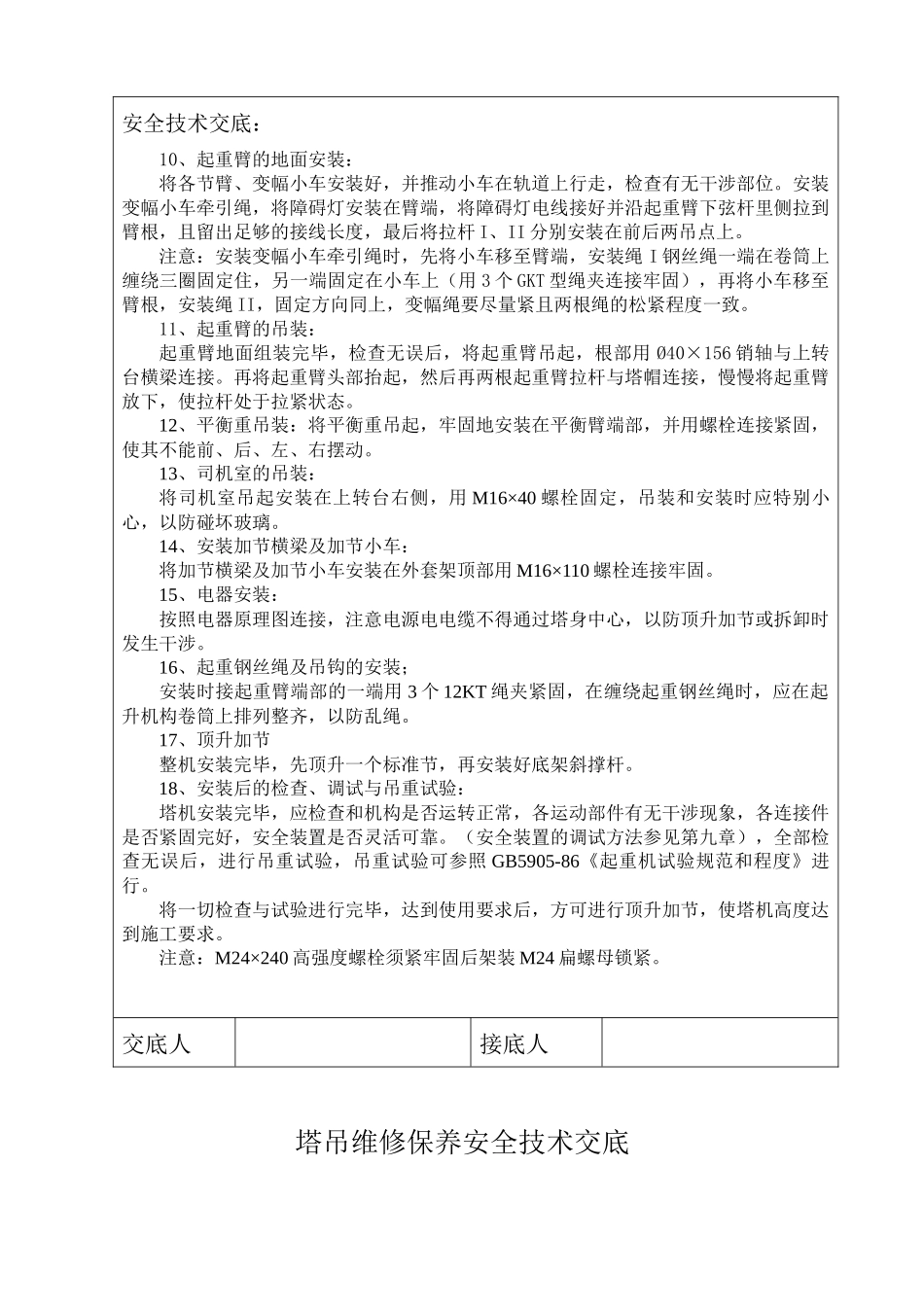

QTZ25塔吊安装安全技术交底_第3页
3/11
塔吊安装安全技术交底拆装队伍名称:工程名称设备编号规格型号生产厂家安全技术交底:一、安装前的准备工作起重机在安装前,应作好下列准备工作:1、充分了解施工现场布局的土质情况,清理周围的障碍物。2、根据施工要求,确定安装位置。3、作基础与压重块,待强度达到要求后方可使用,地耐力不得小于20吨每平方米。4、清点塔机的各部件及配件是否齐全,且完好无损。5、吊装机械用8吨或8吨以上的汽车起重机。二、安装程序1、底架的安装:将长短梁用销轴联在一起,然后安装在混凝土基础上,从底架四角定位板上平面为基准,用水平仪样平。垫底架四腿,使四角定位板上平面在同一平面上,且四角的高度差不超过2毫米,拧紧底脚螺栓,安装长、短拉杆。2、将一个标准节安装在底架上,用M24×1810螺栓连接。3、安装压重块。4、安装第二个标准节,用M24×240螺栓连接。5、吊装外套架:吊装前,应将工作平台、栏杆及顶升油缸安装在外套架上,将过渡节与第三个标准节用M24×240螺栓联接以后,吊在外套架上,后用M24×240螺栓将过渡节与外套架在标准节外,再用M24×240螺栓将第二个与第三个标准节联接起来(见图3-3、图3-4)。注意:外套架的方向应与塔身的方向相适应,外套架开口6、液压站的吊装:将液压站吊起,将其安放在外套架下工作平台上,接通顶升油缸管路和电机临时电源。7、回转总成吊装:回转总成包括上、下转台,回转支承及回转机构、塔帽工作台、电气箱。将其吊起与渡节连接在一起。(用M24×240螺栓连接)。8、塔帽吊装:吊装前需在地面进行组装,将起重臂拉杆I、II的连接架和第一节拉杆安装在塔帽上,将平衡拉杆第一节拉杆安装在塔帽上。然后将塔帽吊起用Ø40×125的销轴与上转台联接。9、平衡臂吊装:将第二节平衡臂拉杆安装在平衡臂吊点处,然后将平衡臂吊起,用Ø40×156销轴与上转台横梁相连,再将两节拉杆连接起来,慢慢放平,使拉杆处于拉紧状态。交底人接底人塔吊安装安全技术交底拆装队伍名称:工程名称设备编号规格型号生产厂家安全技术交底:10、起重臂的地面安装:将各节臂、变幅小车安装好,并推动小车在轨道上行走,检查有无干涉部位。安装变幅小车牵引绳,将障碍灯安装在臂端,将障碍灯电线接好并沿起重臂下弦杆里侧拉到臂根,且留出足够的接线长度,最后将拉杆I、II分别安装在前后两吊点上。注意:安装变幅小车牵引绳时,先将小车移至臂端,安装绳I钢丝绳一端在卷筒上缠绕三圈固定住,另一端固定在小车上(用3个GKT型绳夹连接牢固),再将小车移至臂根,安装绳II,固定方向同上,变幅绳要尽量紧且两根绳的松紧程度一致。11、起重臂的吊装:起重臂地面组装完毕,检查无误后,将起重臂吊起,根部用Ø40×156销轴与上转台横梁连接。再将起重臂头部抬起,然后再两根起重臂拉杆与塔帽连接,慢慢将起重臂放下,使拉杆处于拉紧状态。12、平衡重吊装:将平衡重吊起,牢固地安装在平衡臂端部,并用螺栓连接紧固,使其不能前、后、左、右摆动。13、司机室的吊装:将司机室吊起安装在上转台右侧,用M16×40螺栓固定,吊装和安装时应特别小心,以防碰坏玻璃。14、安装加节横梁及加节小车:将加节横梁及加节小车安装在外套架顶部用M16×110螺栓连接牢固。15、电器安装:按照电器原理图连接,注意电源电电缆不得通过塔身中心,以防顶升加节或拆卸时发生干涉。16、起重钢丝绳及吊钩的安装;安装时接起重臂端部的一端用3个12KT绳夹紧固,在缠绕起重钢丝绳时,应在起升机构卷筒上排列整齐,以防乱绳。17、顶升加节整机安装完毕,先顶升一个标准节,再安装好底架斜撑杆。18、安装后的检查、调试与吊重试验:塔机安装完毕,应检查和机构是否运转正常,各运动部件有无干涉现象,各连接件是否紧固完好,安全装置是否灵活可靠。(安全装置的调试方法参见第九章),全部检查无误后,进行吊重试验,吊重试验可参照GB5905-86《起重机试验规范和程度》进行。将一切检查与试验进行完毕,达到使用要求后,方可进行顶升加节,使塔机高度达到施工要求。注意:M24×240高强度螺栓须紧牢固后架装M24扁螺母锁紧。交底人接底人塔吊维修保养安全技术交底拆装队伍名称:工程名称设备编号规格型号生产厂...
