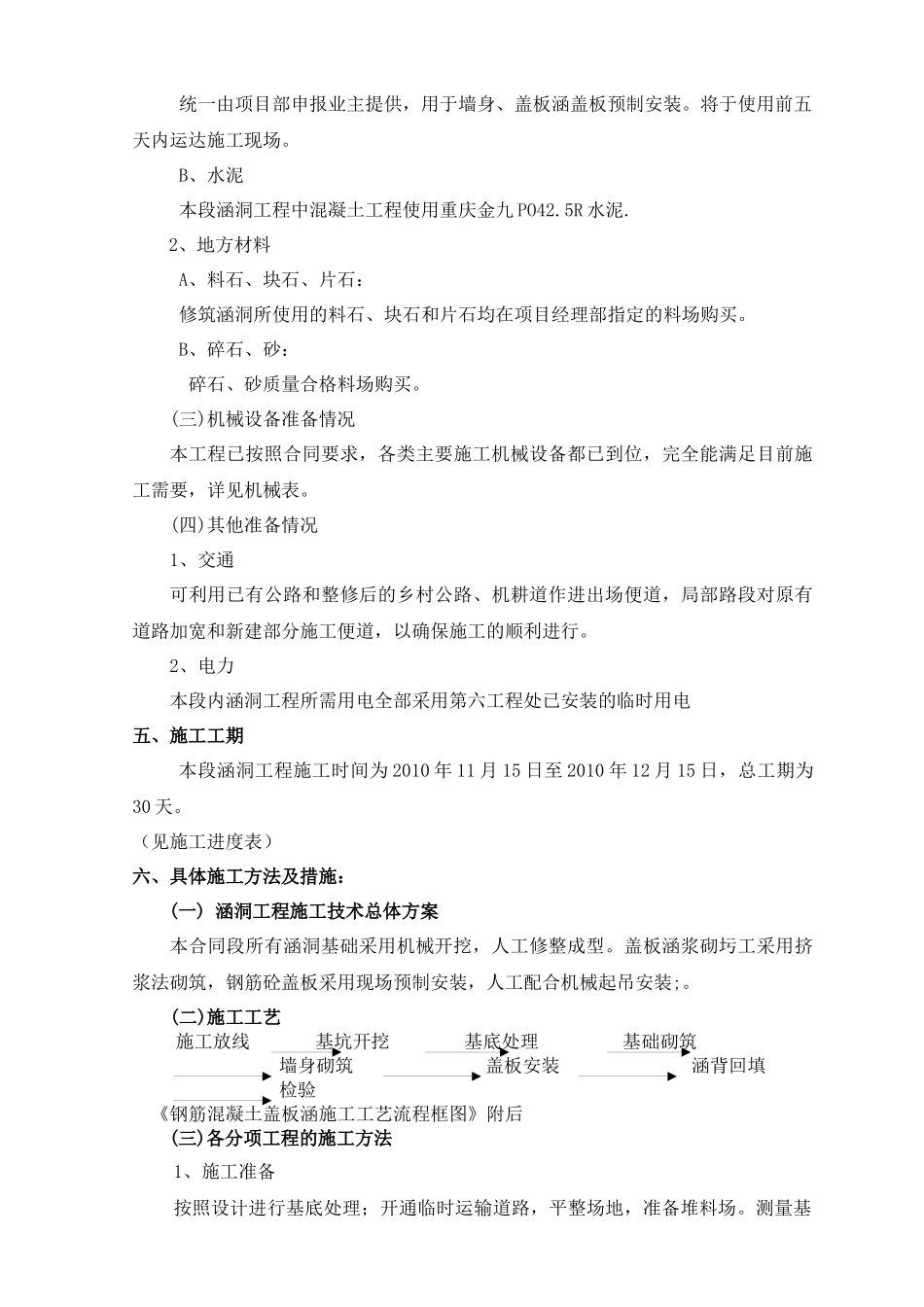

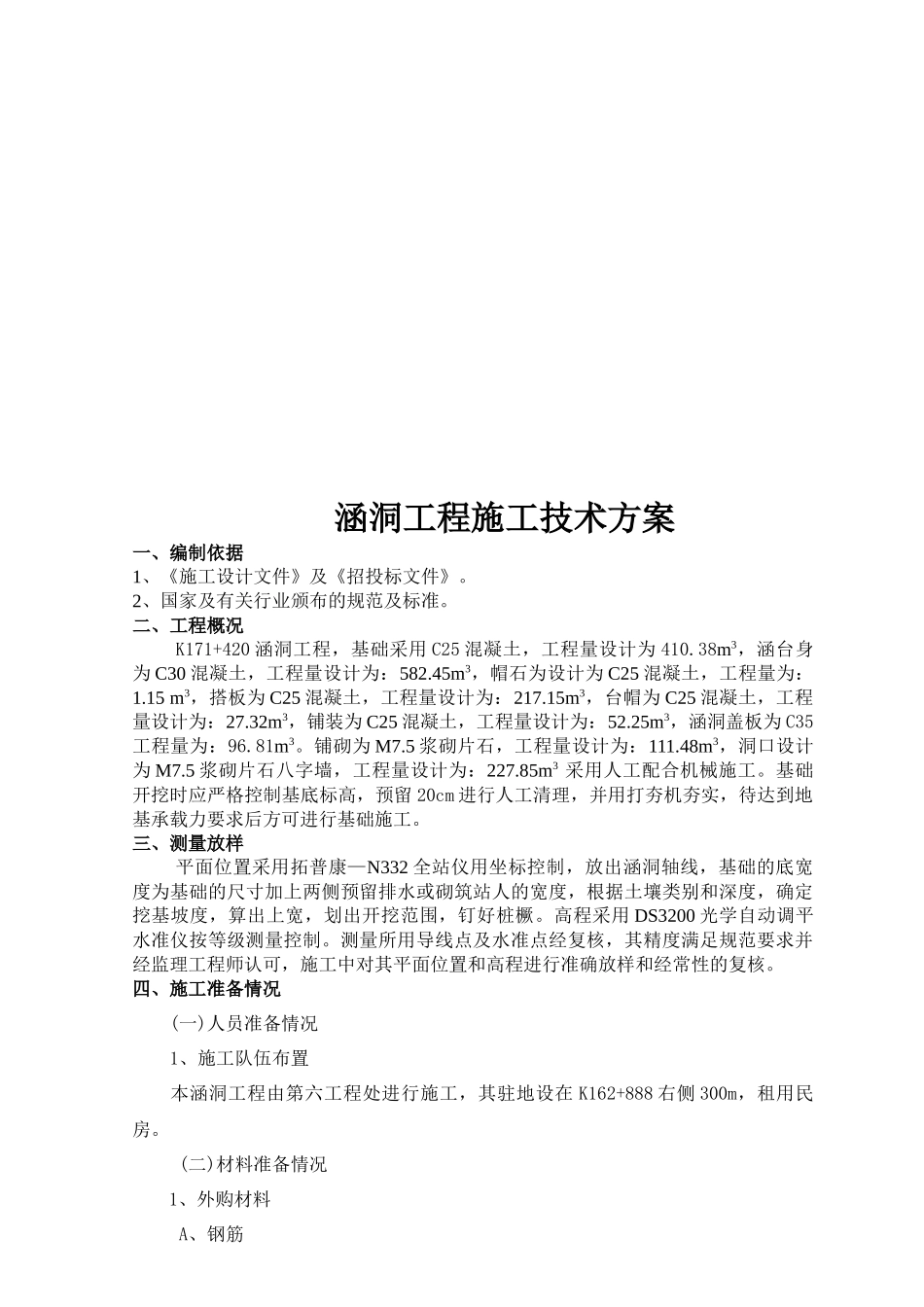

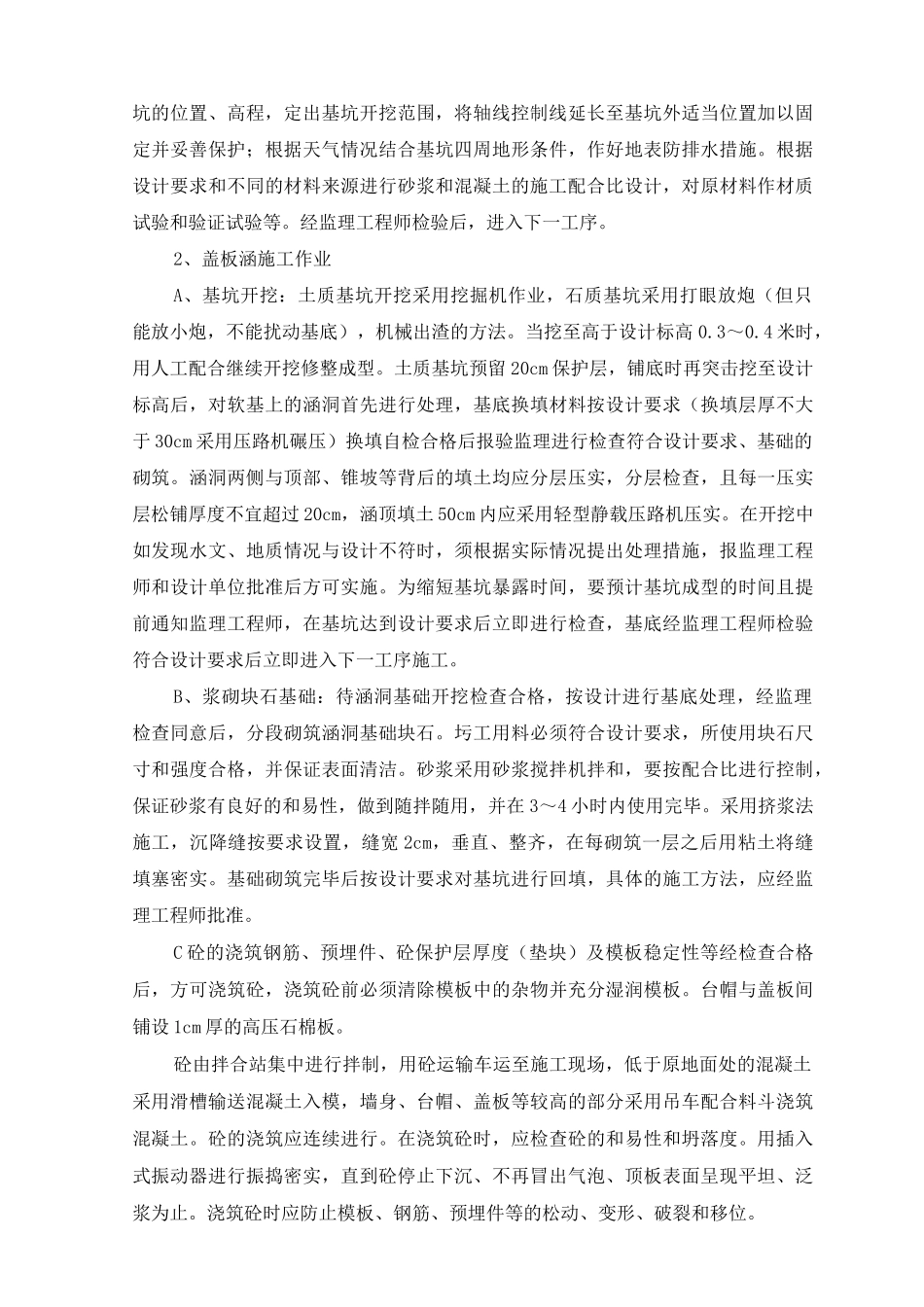

涵洞工程施工技术方案一、编制依据1、《施工设计文件》及《招投标文件》。2、国家及有关行业颁布的规范及标准。二、工程概况K171+420涵洞工程,基础采用C25混凝土,工程量设计为410.38m3,涵台身为C30混凝土,工程量设计为:582.45m3,帽石为设计为C25混凝土,工程量为:1.15m3,搭板为C25混凝土,工程量设计为:217.15m3,台帽为C25混凝土,工程量设计为:27.32m3,铺装为C25混凝土,工程量设计为:52.25m3,涵洞盖板为C35工程量为:96.81m3。铺砌为M7.5浆砌片石,工程量设计为:111.48m3,洞口设计为M7.5浆砌片石八字墙,工程量设计为:227.85m3采用人工配合机械施工。基础开挖时应严格控制基底标高,预留20cm进行人工清理,并用打夯机夯实,待达到地基承载力要求后方可进行基础施工。三、测量放样平面位置采用拓普康—N332全站仪用坐标控制,放出涵洞轴线,基础的底宽度为基础的尺寸加上两侧预留排水或砌筑站人的宽度,根据土壤类别和深度,确定挖基坡度,算出上宽,划出开挖范围,钉好桩橛。高程采用DS3200光学自动调平水准仪按等级测量控制。测量所用导线点及水准点经复核,其精度满足规范要求并经监理工程师认可,施工中对其平面位置和高程进行准确放样和经常性的复核。四、施工准备情况(一)人员准备情况1、施工队伍布置本涵洞工程由第六工程处进行施工,其驻地设在K162+888右侧300m,租用民房。(二)材料准备情况1、外购材料A、钢筋统一由项目部申报业主提供,用于墙身、盖板涵盖板预制安装。将于使用前五天内运达施工现场。B、水泥本段涵洞工程中混凝土工程使用重庆金九PO42.5R水泥.2、地方材料A、料石、块石、片石:修筑涵洞所使用的料石、块石和片石均在项目经理部指定的料场购买。B、碎石、砂:碎石、砂质量合格料场购买。(三)机械设备准备情况本工程已按照合同要求,各类主要施工机械设备都已到位,完全能满足目前施工需要,详见机械表。(四)其他准备情况1、交通可利用已有公路和整修后的乡村公路、机耕道作进出场便道,局部路段对原有道路加宽和新建部分施工便道,以确保施工的顺利进行。2、电力本段内涵洞工程所需用电全部采用第六工程处已安装的临时用电五、施工工期本段涵洞工程施工时间为2010年11月15日至2010年12月15日,总工期为30天。(见施工进度表)六、具体施工方法及措施:(一)涵洞工程施工技术总体方案本合同段所有涵洞基础采用机械开挖,人工修整成型。盖板涵浆砌圬工采用挤浆法砌筑,钢筋砼盖板采用现场预制安装,人工配合机械起吊安装;。(二)施工工艺施工放线基坑开挖基底处理基础砌筑墙身砌筑盖板安装涵背回填检验《钢筋混凝土盖板涵施工工艺流程框图》附后(三)各分项工程的施工方法1、施工准备按照设计进行基底处理;开通临时运输道路,平整场地,准备堆料场。测量基坑的位置、高程,定出基坑开挖范围,将轴线控制线延长至基坑外适当位置加以固定并妥善保护;根据天气情况结合基坑四周地形条件,作好地表防排水措施。根据设计要求和不同的材料来源进行砂浆和混凝土的施工配合比设计,对原材料作材质试验和验证试验等。经监理工程师检验后,进入下一工序。2、盖板涵施工作业A、基坑开挖:土质基坑开挖采用挖掘机作业,石质基坑采用打眼放炮(但只能放小炮,不能扰动基底),机械出渣的方法。当挖至高于设计标高0.3~0.4米时,用人工配合继续开挖修整成型。土质基坑预留20cm保护层,铺底时再突击挖至设计标高后,对软基上的涵洞首先进行处理,基底换填材料按设计要求(换填层厚不大于30cm采用压路机碾压)换填自检合格后报验监理进行检查符合设计要求、基础的砌筑。涵洞两侧与顶部、锥坡等背后的填土均应分层压实,分层检查,且每一压实层松铺厚度不宜超过20cm,涵顶填土50cm内应采用轻型静载压路机压实。在开挖中如发现水文、地质情况与设计不符时,须根据实际情况提出处理措施,报监理工程师和设计单位批准后方可实施。为缩短基坑暴露时间,要预计基坑成型的时间且提前通知监理工程师,在基坑达到设计要求后立即进行检查,基底经监理工程师检验符合设计要求后立即进入下一工序施工。B、浆砌块石基础:待涵洞基础开挖检查合格,按设计进行基底处理,经...
