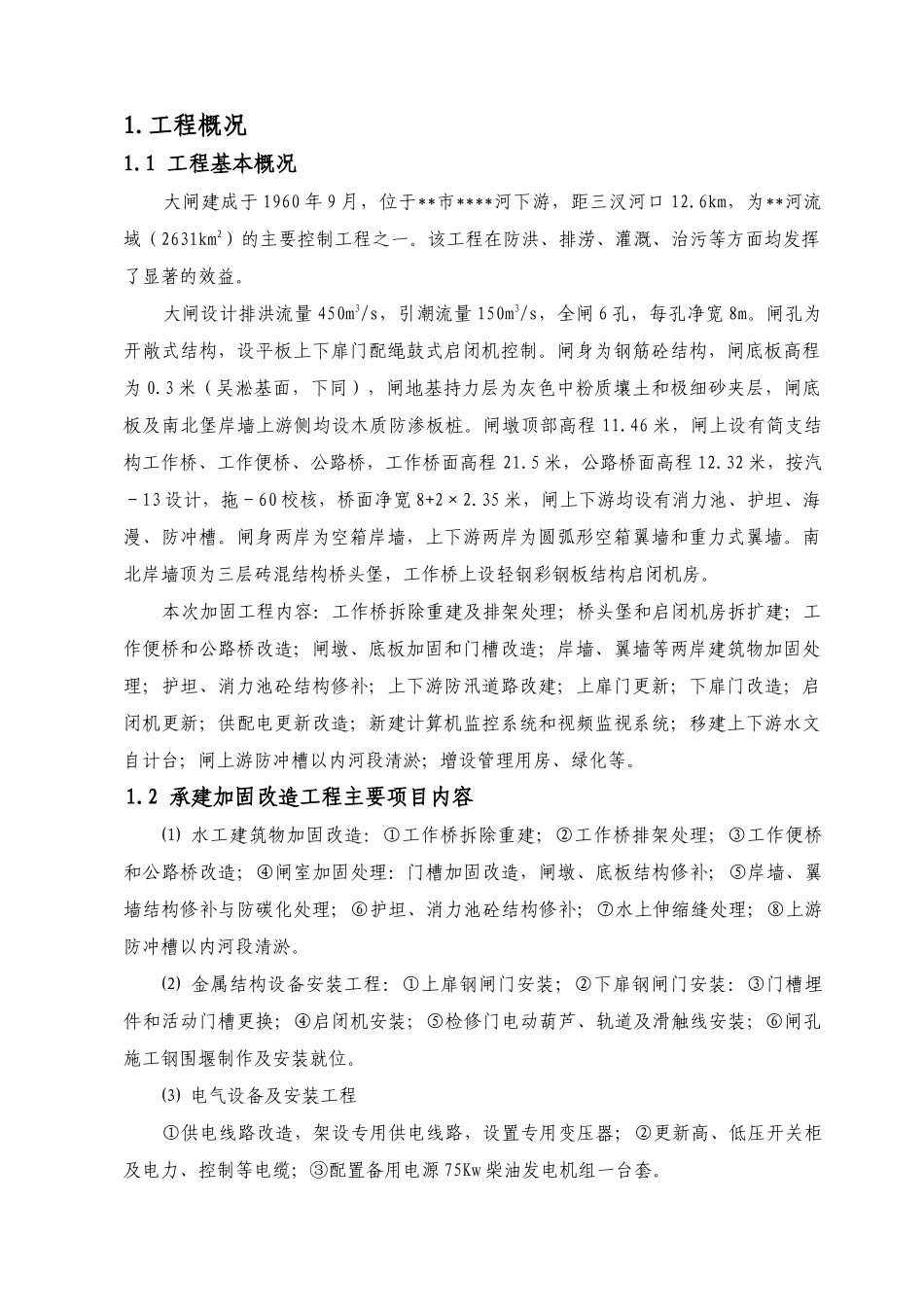

1.工程概况1.1工程基本概况大闸建成于1960年9月，位于**市****河下游，距三汊河口12.6km，为**河流域（2631km2）的主要控制工程之一。该工程在防洪、排涝、灌溉、治污等方面均发挥了显著的效益。大闸设计排洪流量450m3/s，引潮流量150m3/s，全闸6孔，每孔净宽8m。闸孔为开敞式结构，设平板上下扉门配绳鼓式启闭机控制。闸身为钢筋砼结构，闸底板高程为0.3米（吴淞基面，下同），闸地基持力层为灰色中粉质壤土和极细砂夹层，闸底板及南北堡岸墙上游侧均设木质防渗板桩。闸墩顶部高程11.46米，闸上设有简支结构工作桥、工作便桥、公路桥，工作桥面高程21.5米，公路桥面高程12.32米，按汽－13设计，拖－60校核，桥面净宽8+2×2.35米，闸上下游均设有消力池、护坦、海漫、防冲槽。闸身两岸为空箱岸墙，上下游两岸为圆弧形空箱翼墙和重力式翼墙。南北岸墙顶为三层砖混结构桥头堡，工作桥上设轻钢彩钢板结构启闭机房。本次加固工程内容：工作桥拆除重建及排架处理；桥头堡和启闭机房拆扩建；工作便桥和公路桥改造；闸墩、底板加固和门槽改造；岸墙、翼墙等两岸建筑物加固处理；护坦、消力池砼结构修补；上下游防汛道路改建；上扉门更新；下扉门改造；启闭机更新；供配电更新改造；新建计算机监控系统和视频监视系统；移建上下游水文自计台；闸上游防冲槽以内河段清淤；增设管理用房、绿化等。1.2承建加固改造工程主要项目内容⑴水工建筑物加固改造：①工作桥拆除重建；②工作桥排架处理；③工作便桥和公路桥改造；④闸室加固处理：门槽加固改造，闸墩、底板结构修补；⑤岸墙、翼墙结构修补与防碳化处理；⑥护坦、消力池砼结构修补；⑦水上伸缩缝处理；⑧上游防冲槽以内河段清淤。⑵金属结构设备安装工程：①上扉钢闸门安装；②下扉钢闸门安装：③门槽埋件和活动门槽更换；④启闭机安装；⑤检修门电动葫芦、轨道及滑触线安装；⑥闸孔施工钢围堰制作及安装就位。⑶电气设备及安装工程①供电线路改造，架设专用供电线路，设置专用变压器；②更新高、低压开关柜及电力、控制等电缆；③配置备用电源75Kw柴油发电机组一台套。⑷房建工程及管理设施①南北桥头堡拆除及新建桥头堡基础工程；②新建上游水文自计台及雨量场；③新建下游水文自计台，测流设备及水位、雨量、流量遥测设备安装与调试；④标书外增加项目：新建防汛管理用房房建工程、砼地坪。1.3工程实施简况及完成主要工程量1.3.1工程实施简况土建施工及设备安装工程，由江苏省水利勘测设计研究院编制设计，江苏省苏水工程建设监理有限公司担任施工监理，质量监督机构为江苏省水利工程质量监督中心站，工程于2007年11月29日开工，主体工程包括：闸室水下部分闸墩湿喷砂浆及环氧厚浆防腐、门槽改造及埋件安装、上下扉钢闸门安装及上游引河清淤，水上部分工作桥重建及工作便桥改造、启闭机安装、南北堡及上游水文自计台基础灌注桩等于2008年6月17日完工，2009年7月15日完成电气线路改造及电气设备安装，全部工程于2009年12月8日完工。1.3.2完成主要工程量(1)水工建筑物加固改造工作桥重建、工作便桥改造、公路桥栏杆及人行道板改造、门槽改造等完成钢筋砼拆除393M3，浇筑砼351.49M3，钢筋制安43.98吨。砼结构修补及防碳化处理完成闸墩砼碳化层凿除1191.2M2，湿喷砂浆48.76M3，闸墩、工作便桥底部、岸墙、翼墙、挡土墙等环氧厚浆涂料防腐处理4703.89M2，排架、工作桥底部及公路桥栏杆等真石漆防腐1905.07M2。闸上游防冲槽以内河段清淤完成土方12757.5M3。(2)房建工程及管理设施南北堡基础工程、上游水文自计台及雨量场、下游水文自计台及防汛管理用房房建工程等共完成砼1490M3，其中:钻孔灌注桩(86根)砼570.87M3，砼结构梁、板、柱、承台、基础、沉井等1024M3，钢筋制安180.343吨。北堡室外新建砼地坪完成253.28M2（45.59M3)。(3)金属结构设备安装安装上扉钢闸门59.09吨(6扇)、下扉钢闸门6扇、活动门槽26.67吨、复合不锈钢门槽埋件9.38吨、QPQ-2×100KN启闭机和QPQ-2×250KN启闭机各6台套、SGCD1-2×20KN电动葫芦及轨道、滑触线1台套。(4)电气设备及安装安装SCB10-400/10型干式变压器1台套、SM6型10KV高压环网开关柜3台（含LZZBJ9-10型电流...
