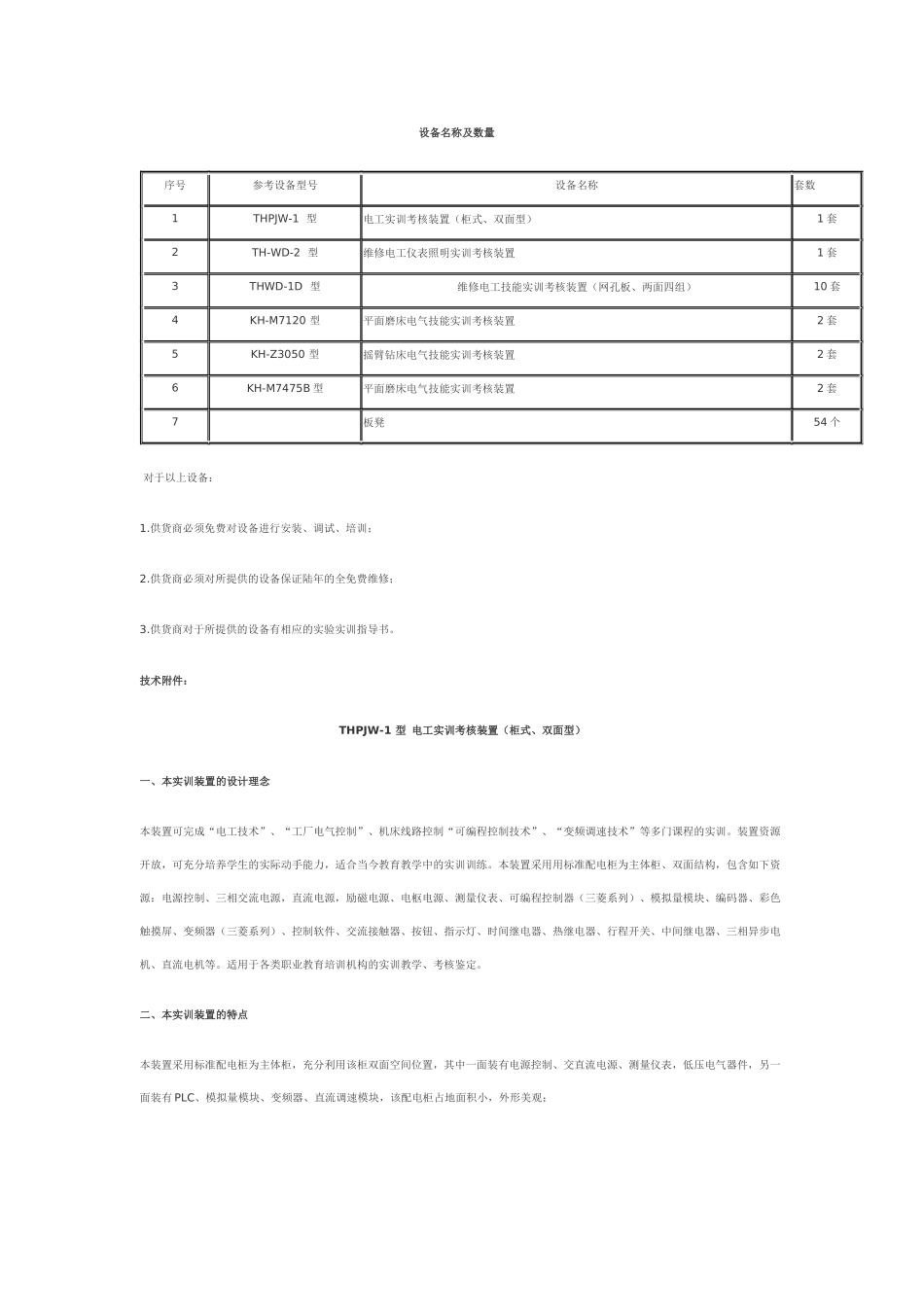

设备名称及数量序号参考设备型号设备名称套数1THPJW-1型电工实训考核装置（柜式、双面型）1套2TH-WD-2型维修电工仪表照明实训考核装置1套3THWD-1D型维修电工技能实训考核装置（网孔板、两面四组）10套4KH-M7120型平面磨床电气技能实训考核装置2套5KH-Z3050型摇臂钻床电气技能实训考核装置2套6KH-M7475B型平面磨床电气技能实训考核装置2套7板凳54个对于以上设备：1.供货商必须免费对设备进行安装、调试、培训；2.供货商必须对所提供的设备保证陆年的全免费维修；3.供货商对于所提供的设备有相应的实验实训指导书。技术附件：THPJW-1型电工实训考核装置（柜式、双面型）一、本实训装置的设计理念本装置可完成“电工技术”、“工厂电气控制”、机床线路控制“可编程控制技术”、“变频调速技术”等多门课程的实训。装置资源开放，可充分培养学生的实际动手能力，适合当今教育教学中的实训训练。本装置采用用标准配电柜为主体柜、双面结构，包含如下资源：电源控制、三相交流电源，直流电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、指示灯、时间继电器、热继电器、行程开关、中间继电器、三相异步电机、直流电机等。适用于各类职业教育培训机构的实训教学、考核鉴定。二、本实训装置的特点本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，其中一面装有电源控制、交直流电源、测量仪表，低压电气器件，另一面装有PLC、模拟量模块、变频器、直流调速模块，该配电柜占地面积小，外形美观；电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统,实训特点明显，同时具有一定的扩展性；技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排故的训练要求；提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用。三、本实训装置的技术性能输入电压：三相四线制380V±10%50HZ；工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m；装置容量：＜1.5kVA；外形尺寸：800mm×600mm×1800mm；设备重量：200kg。四、本实训控制柜的基本配备（一）柜体：左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板、铝型材质；结实牢固、美观大方。柜体后下侧留有电源输入线。（二）柜门：装有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。控制柜门的另一面装有1套工业触摸屏。（三）内部配置模块：用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线\布线,接近工业实际现场，实训特点明显。交直流电源：直流电源；励磁电源，直流220V，具有短路保护；电枢电源，直流0～220V连续可调电源一路，具有短路保护；直流稳压电源，220V、24V、12V、5V，具有短路软截止自动恢复保护功能。交流电源：设有变压器一组，变压器原边根据不同的接线可加220V，也可加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压，提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用。仪器仪表：提供交流数字电压表，测量范围为0～500V，量程自动切换，精度0.5级，三位半数显。直流数字电压表，测量范围为0～1000V，分2V、20V、200V、1000V四档，直键开关切换，三位半数显，输入阻抗为10MΩ，精度为0.5级。直流数字电流表，测量范围为0～2000mA，分20mA、200mA、2000mA三档，直键开关切换,三位半数显,精度为0.5级。电器元件：提供三相断路器，二相断路器，二相电能表、三相电能表、互感器、熔断器（5A）、交流接触器(法国施耐德)、热继电器(法国施耐...
