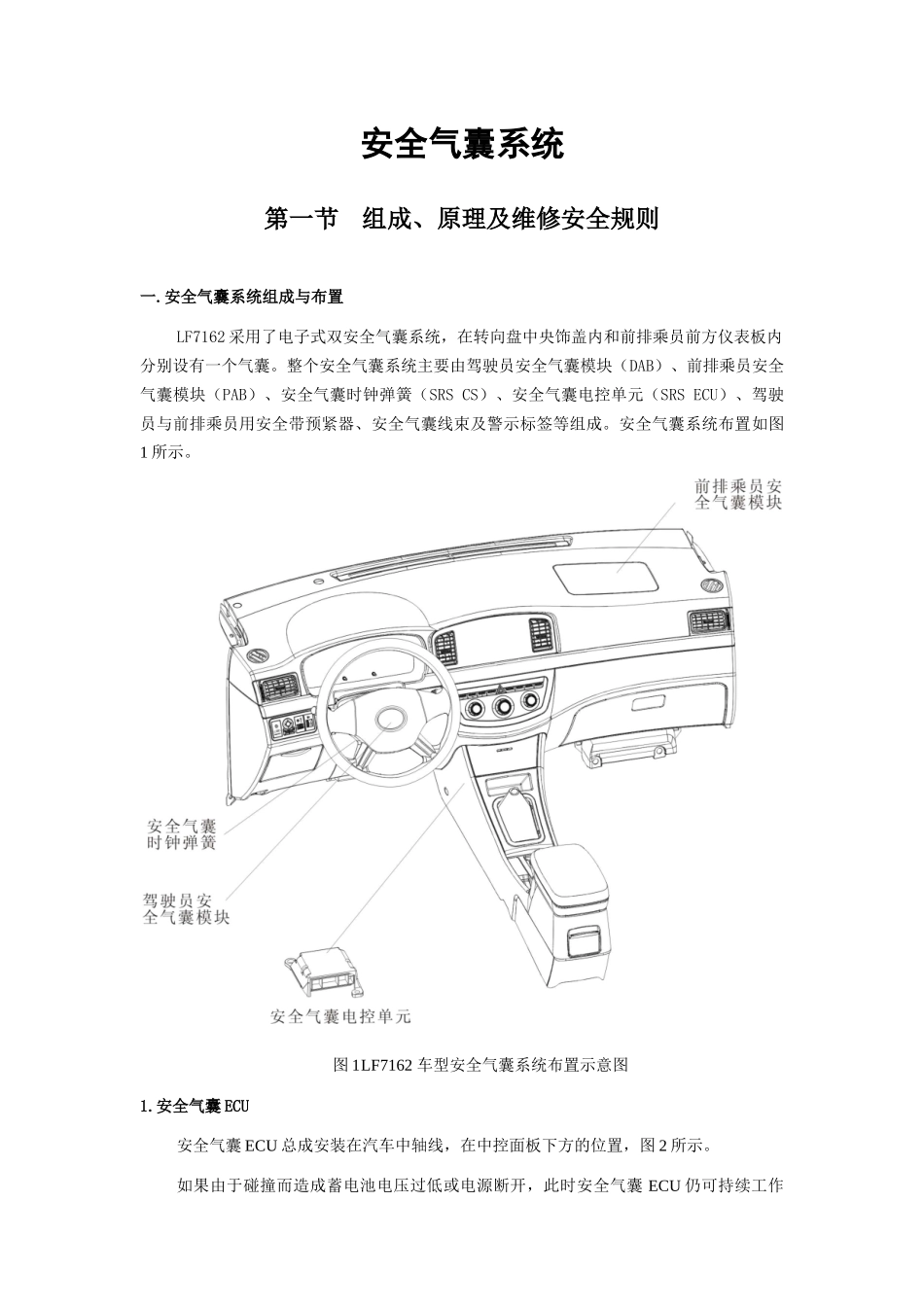

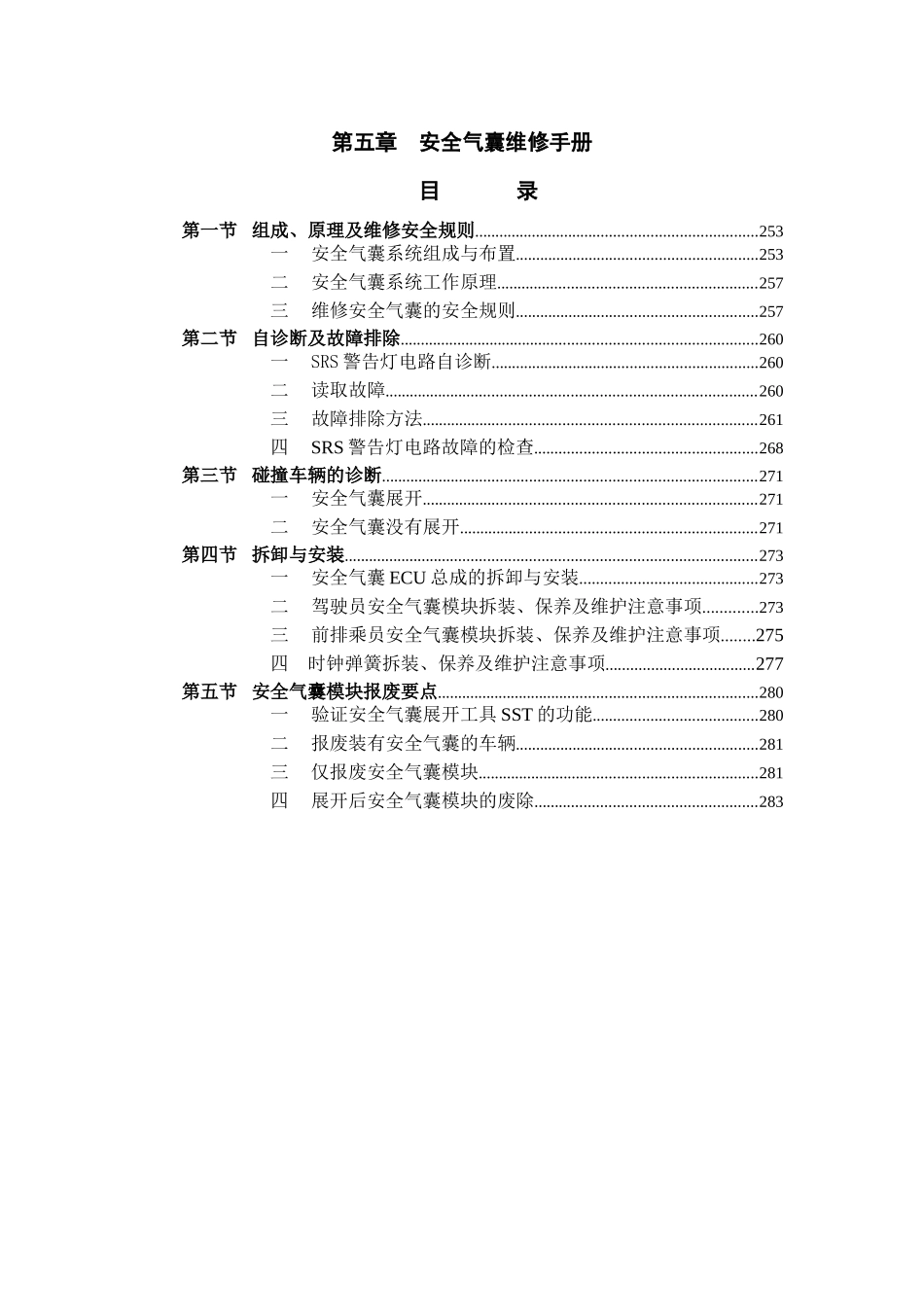

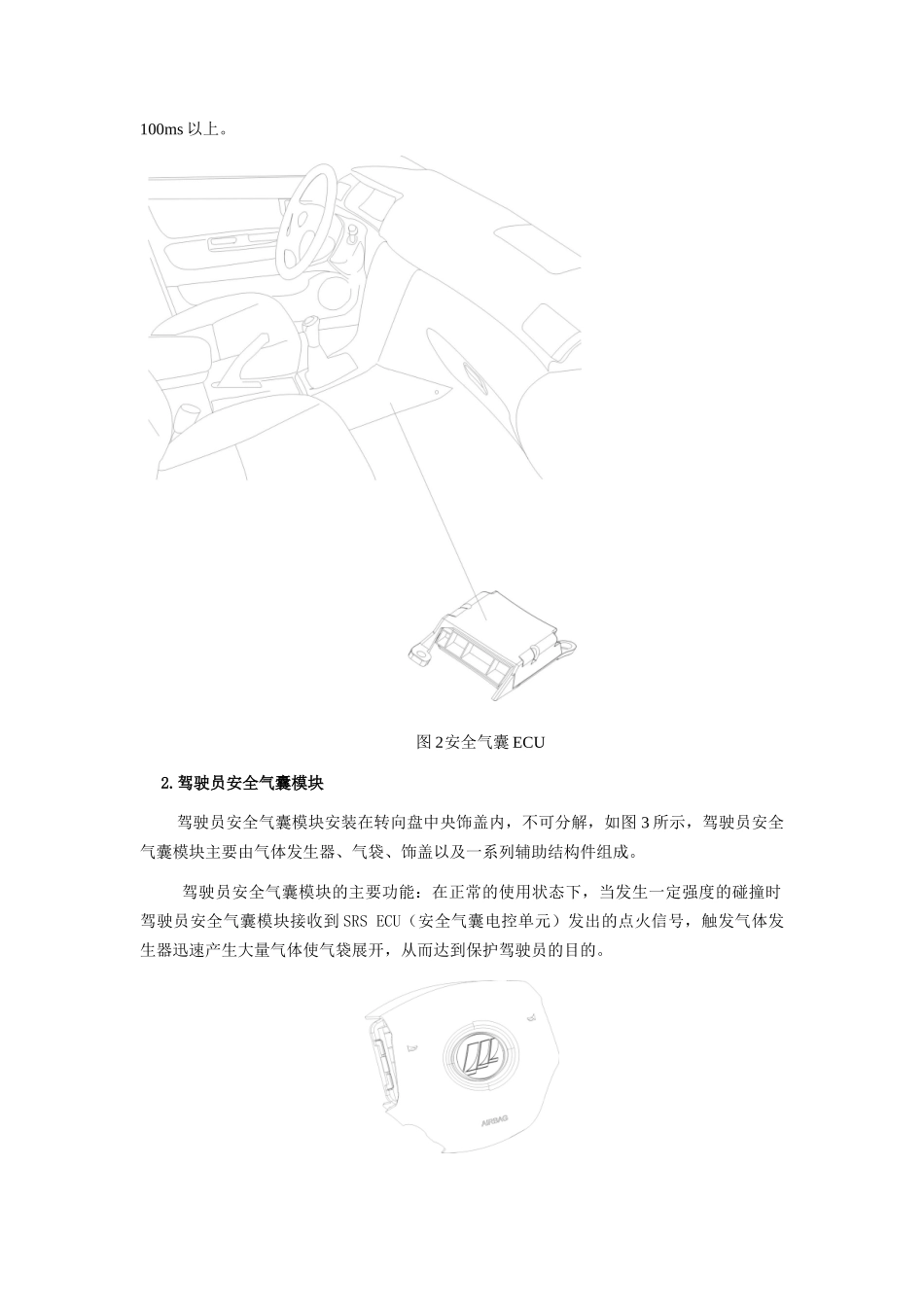

第五章安全气囊维修手册目录第一节组成、原理及维修安全规则.....................................................................253一安全气囊系统组成与布置...........................................................253二安全气囊系统工作原理...............................................................257三维修安全气囊的安全规则...........................................................257第二节自诊断及故障排除.......................................................................................260一SRS警告灯电路自诊断.................................................................260二读取故障..........................................................................................260三故障排除方法.................................................................................261四SRS警告灯电路故障的检查......................................................268第三节碰撞车辆的诊断...........................................................................................271一安全气囊展开.................................................................................271二安全气囊没有展开........................................................................271第四节拆卸与安装....................................................................................................273一安全气囊ECU总成的拆卸与安装...........................................273二驾驶员安全气囊模块拆装、保养及维护注意事项.............273三前排乘员安全气囊模块拆装、保养及维护注意事项........275四时钟弹簧拆装、保养及维护注意事项....................................277第五节安全气囊模块报废要点..............................................................................280一验证安全气囊展开工具SST的功能........................................280二报废装有安全气囊的车辆...........................................................281三仅报废安全气囊模块....................................................................281四展开后安全气囊模块的废除......................................................283安全气囊系统第一节组成、原理及维修安全规则一.安全气囊系统组成与布置LF7162采用了电子式双安全气囊系统，在转向盘中央饰盖内和前排乘员前方仪表板内分别设有一个气囊。整个安全气囊系统主要由驾驶员安全气囊模块（DAB）、前排乘员安全气囊模块（PAB）、安全气囊时钟弹簧（SRSCS）、安全气囊电控单元（SRSECU）、驾驶员与前排乘员用安全带预紧器、安全气囊线束及警示标签等组成。安全气囊系统布置如图1所示。图1LF7162车型安全气囊系统布置示意图1.安全气囊ECU安全气囊ECU总成安装在汽车中轴线，在中控面板下方的位置，图2所示。如果由于碰撞而造成蓄电池电压过低或电源断开，此时安全气囊ECU仍可持续工作100ms以上。图2安全气囊ECU2.驾驶员安全气囊模块驾驶员安全气囊模块安装在转向盘中央饰盖内，不可分解，如图3所示，驾驶员安全气囊模块主要由气体发生器、气袋、饰盖以及一系列辅助结构件组成。驾驶员安全气囊模块的主要功能：在正常的使用状态下，当发生一定强度的碰撞时驾驶员安全气囊模块接收到SRSECU（安全气囊电控单元）发出的点火信号，触发气体发生器迅速产生大量气体使气袋展开，从而达到保护驾驶员的目的。图3驾驶员安全气囊模块3.安全气囊时钟弹簧驾驶员安全气囊模块安装在转向盘上，与转向盘一起转动，它与ECU之间的通讯连接是通过安全气囊时钟弹簧来实现的。时钟弹簧安装在组合开关之上，如图4所示。时钟弹簧由螺旋形电缆、转盘、壳体、线束及辅助结构件等组成。安全气囊时钟弹簧的工作原理：时钟弹簧的安装壳体固定于转向管柱上，时钟弹簧的转盘上部插入转向盘中，呈涡旋形卷绕的电缆装入转盘与安装壳体之间...
