施工现场临时用电专项施工方案VIP专享VIP免费

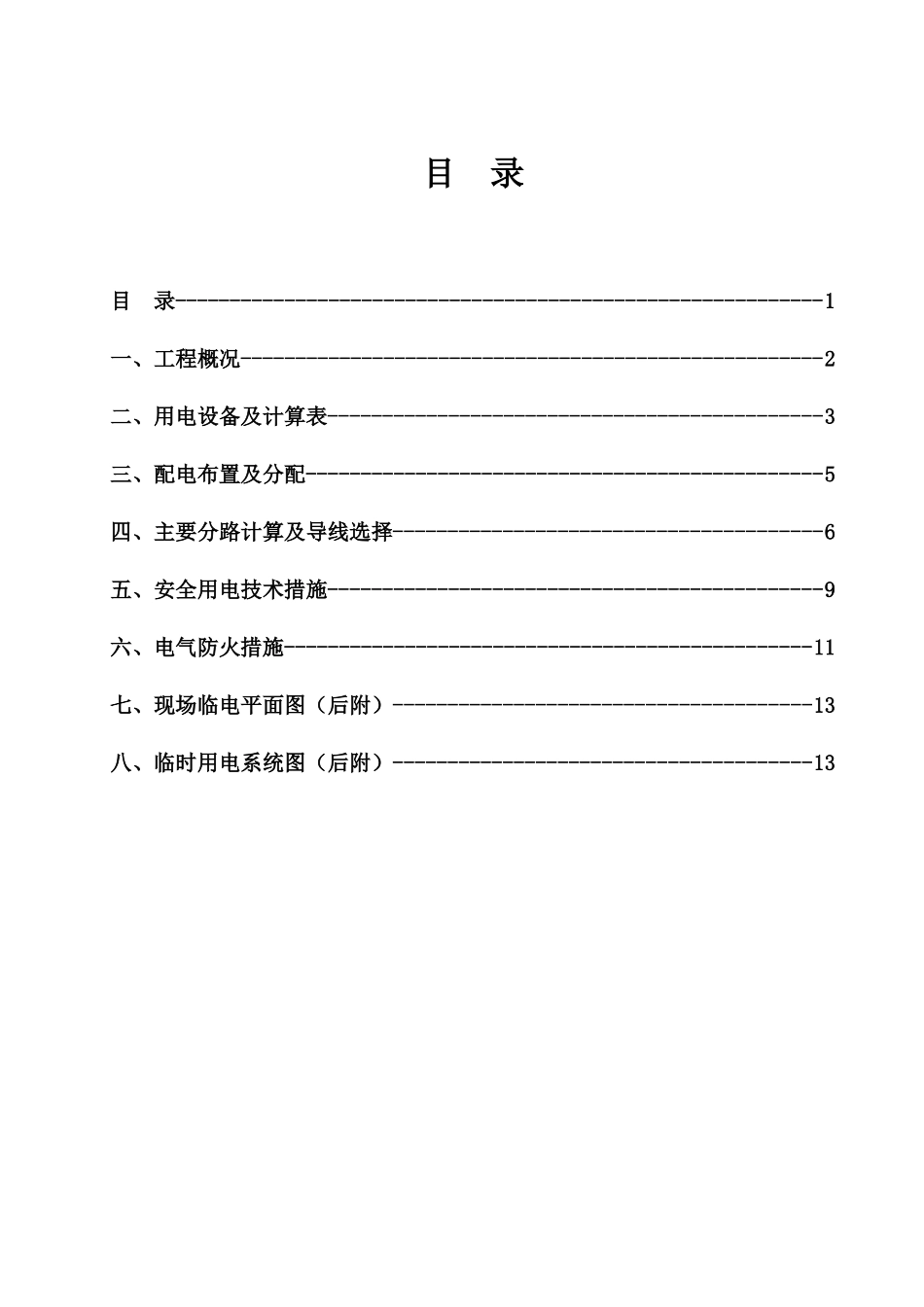

目录目录-----------------------------------------------------------1一、工程概况-----------------------------------------------------2二、用电设备及计算表---------------------------------------------3三、配电布置及分配-----------------------------------------------5四、主要分路计算及导线选择---------------------------------------6五、安全用电技术措施---------------------------------------------9六、电气防火措施------------------------------------------------11七、现场临电平面图（后附）--------------------------------------13八、临时用电系统图（后附）--------------------------------------13一、工程概况工程名称：地埋位置：占地面积：建筑面积：建筑高度：栋数：电源进线：进线距离：编制依据：总包单位：施工单位：建设单位：监理单位：设计单位：二、用电设备及计算表1、1号配电室1号配电柜序号设备名称规格、型号单位数量单台容量总计名牌容量等效容量P（KW）1塔吊QTZ-80台144KW55.5KW55.5KW2人货电梯SCD200/200K台244KW44KW88KW3木工电锯WB504A台23.5KW3.5KW7.5KW4砂浆机HJ200-B台24KW4KW8KW5木工平刨机台23.5KW3.5KW7KW6输泵机台170KW70KW70KW7钢筋切断机GQ40-1台23.5KW3.5KW7KW8钢筋弯曲机GWF-40A台22.5KW2.5KW5KW9钢筋调直机GT4-14台111KW11KW11KW10切割机台23.5KW3.5KW7KW11插入式振动机HZ-30台61.1KW1.1KW6.6KW12钢筋套丝机TQ-3台15KW5KW5KW13其它小型机械43.5KW3.5KW14KW14小计P1：378KW15电焊机BX6-300台427KVA10.8KW43.2KW16电渣压力焊机BX3-500台150KVA20KW20KW17蒸饭车台1100KVA24KW24KW18热水器台125KWA9KW9KW19小计P2：90KW20总计P总：P=1.155K1(P1+P2)=1.115x0.6x(446+90)=375KW,K=0.6536KW一、总配进线总隔离开关选择：I=2P=536*2=1072A选择：选择1000型总隔离开关能满足要求。二、总电线（外线）电缆选择：S≥26PL=26x5.36x1=139mm2；I=2P=1072A，选择2x（VV-3×185+2×95）电缆；最后选择：2x（VV-3×185+2×95）电缆2、变压器选择序号设备名称规格、型号单位数量单台容量总计名牌容量等效容量P（KW）1塔吊QTZ-80台144KW55.5KW55.5KW3人货电梯SCD200/200K台272KW72KW144KW4砼搅拌机JZ350台17.5KW7.5KW7.5KW5砂浆机HJ200-B台14KW4KW4KW6输送泵台190KW90KW90KW7钢筋对焊机台170KW70KW70KW8钢筋切断机GQ40-1台23.5KW3.5KW7KW9钢筋弯曲机GWF-40A台24KW4KW8KW10钢筋调直机GT4-14台17.5KW7.5KW7.5KW11木工电锯WB504A台23.5KW3.5KW7KW12木工平刨机台23KW3KW6KW13切割机台24KW4KW8KW14插入式振动机HZ-30台61.1KW1.1KW6.6KW15钢筋套丝机TQ-3台15KW5KW5KW16其它小型机械15KW17小计P1：446KW18电焊机BX6-300台427KVA10.8KW43.2KW19电渣压力焊机BX3-500台150KVA20KW20KW20蒸饭车台1100KVA24KW24KW21热水器台130KWA9KW9KW22小计P2：96KW23总计P总：P=1.155K1(P1+P2)=1.155x0.6x(446+90)=542KW,K=0.6542KW变压器选择：Po=1.4P=1.4×542=758KVA选择：至少选择1台630KVA变压器注：1、塔吊P塔铭牌暂载率一般为40%，通用换算为25%暂载率：P塔=Pex=2Pe=2Pe=1.26PePe——铭牌容量（kw），Jc—铭牌暂载率。2、电焊机一般暂载率为60%，通用换算为100%暂载率：P焊=SexCOSΦ=Sexx0.5=0.4SeSe——铭牌容量（KVA）；Jc—铭牌暂载率,一般为60%；COSΦ=0.5。3、综合考虑施工用电，照明部分约占动力用电量的10%；根据公式：P=1.05~1.1x(K1∑PC+K2∑Pb+K3∑Pa)=1.05~1.1x(K1∑PC+0.1xK1∑PC)=1.155~1.21K1∑PC(KW)其中：P—供电设备额定用电量总和（KW）；PC—全部动力用电设备额定电量总和，K1系数：5台内取0.8，10台内取0.75，10~30台内取0.7，30~50台内取0.6，50台以上取0.5。Pb—室外照明电量总和，K3系数一般取0.9~1；Pa—室内照明电量总和，K2系数一般取0.8。4、变压器容量：Po==1.4P(KVA)其中：COSΦ=0.755、电流计算公式：I==2P其中：COSΦ=0.756、总进线电缆最小截面：S≥其中：P—负载的电功充率（KW），以100KW代入上式计算；L—送电线路的距离(m)，以100m代入上式计算；C—系数，三相四线，铜钱为：77，铝线为：46.3；ε—允许...
