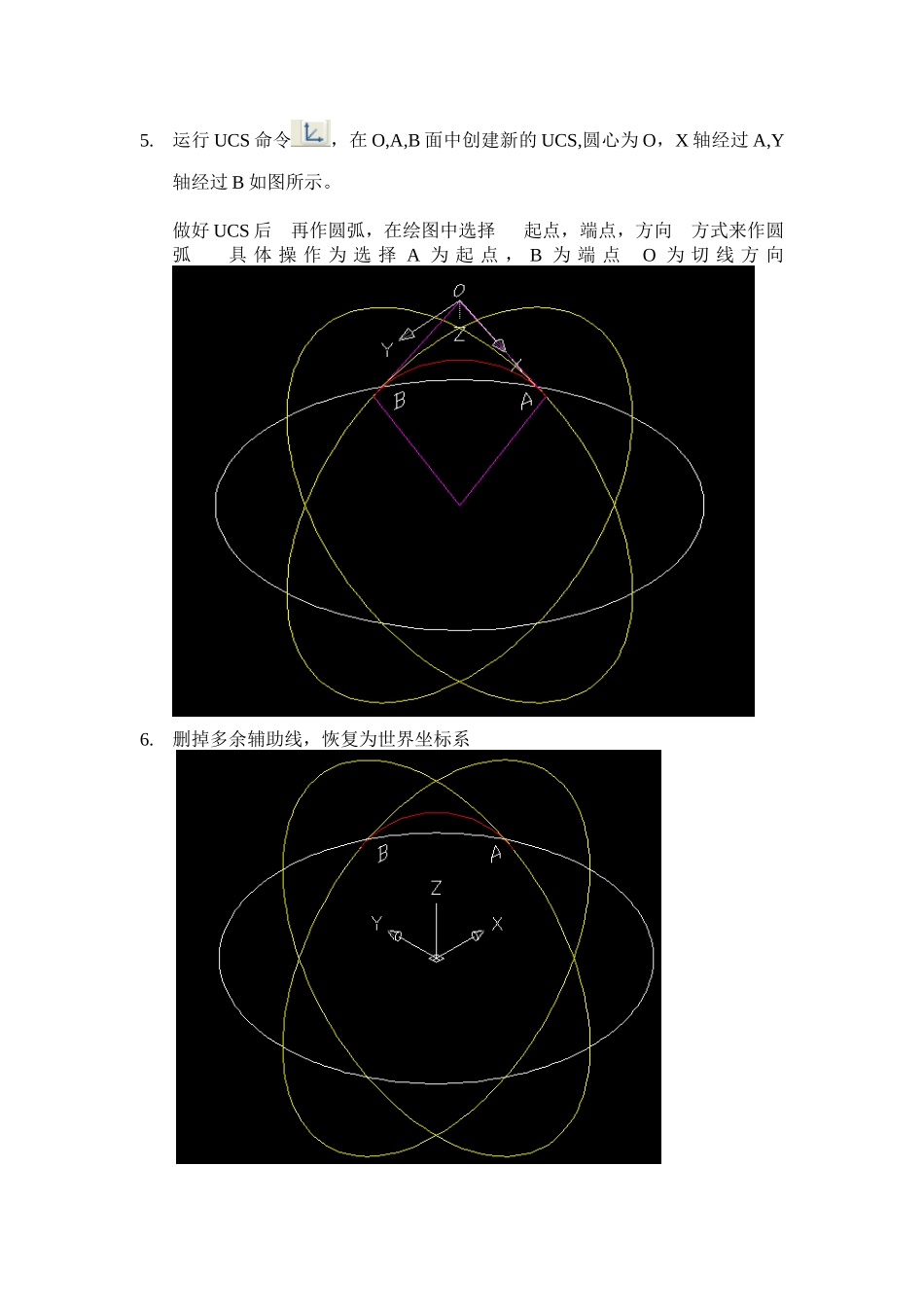

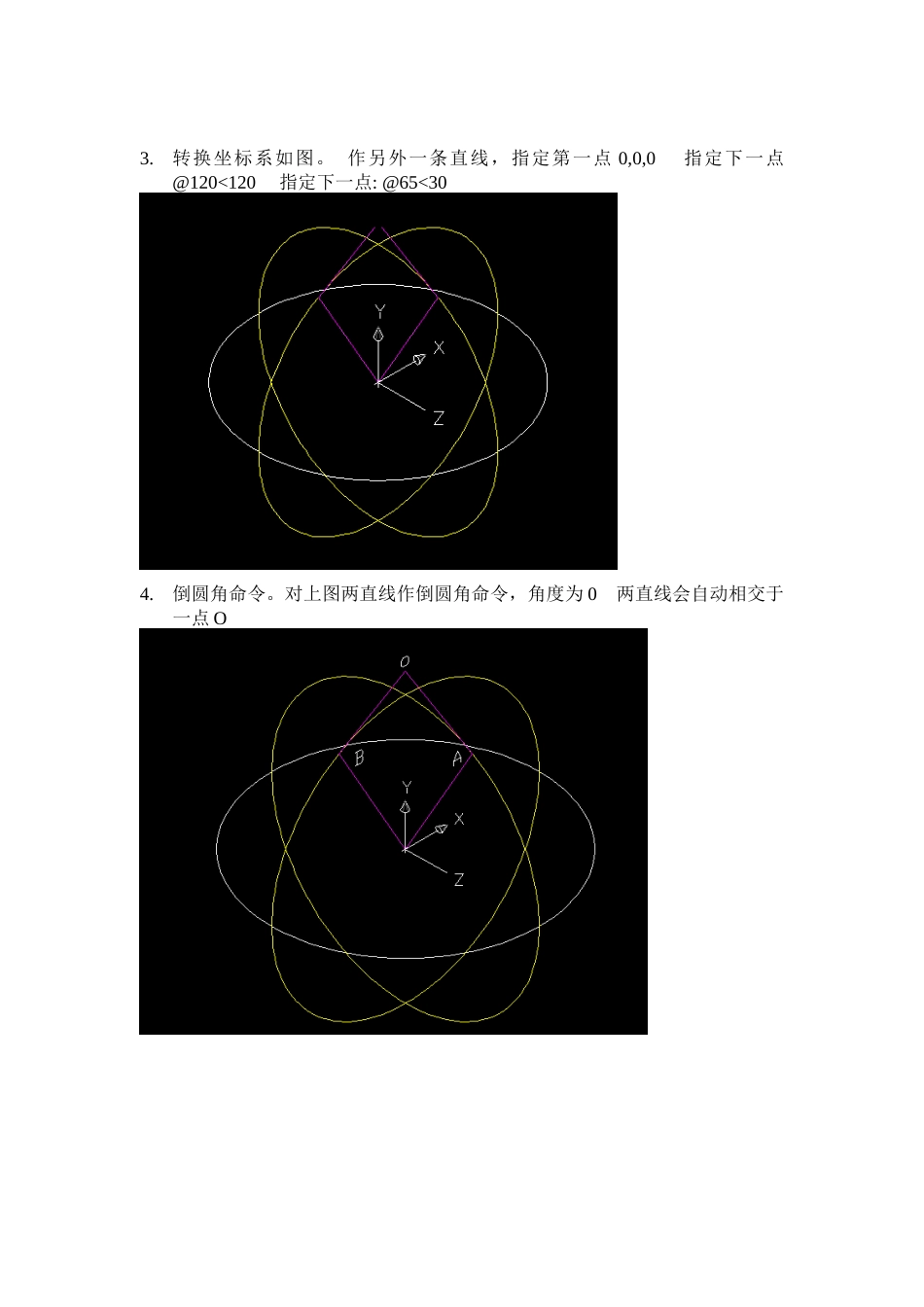

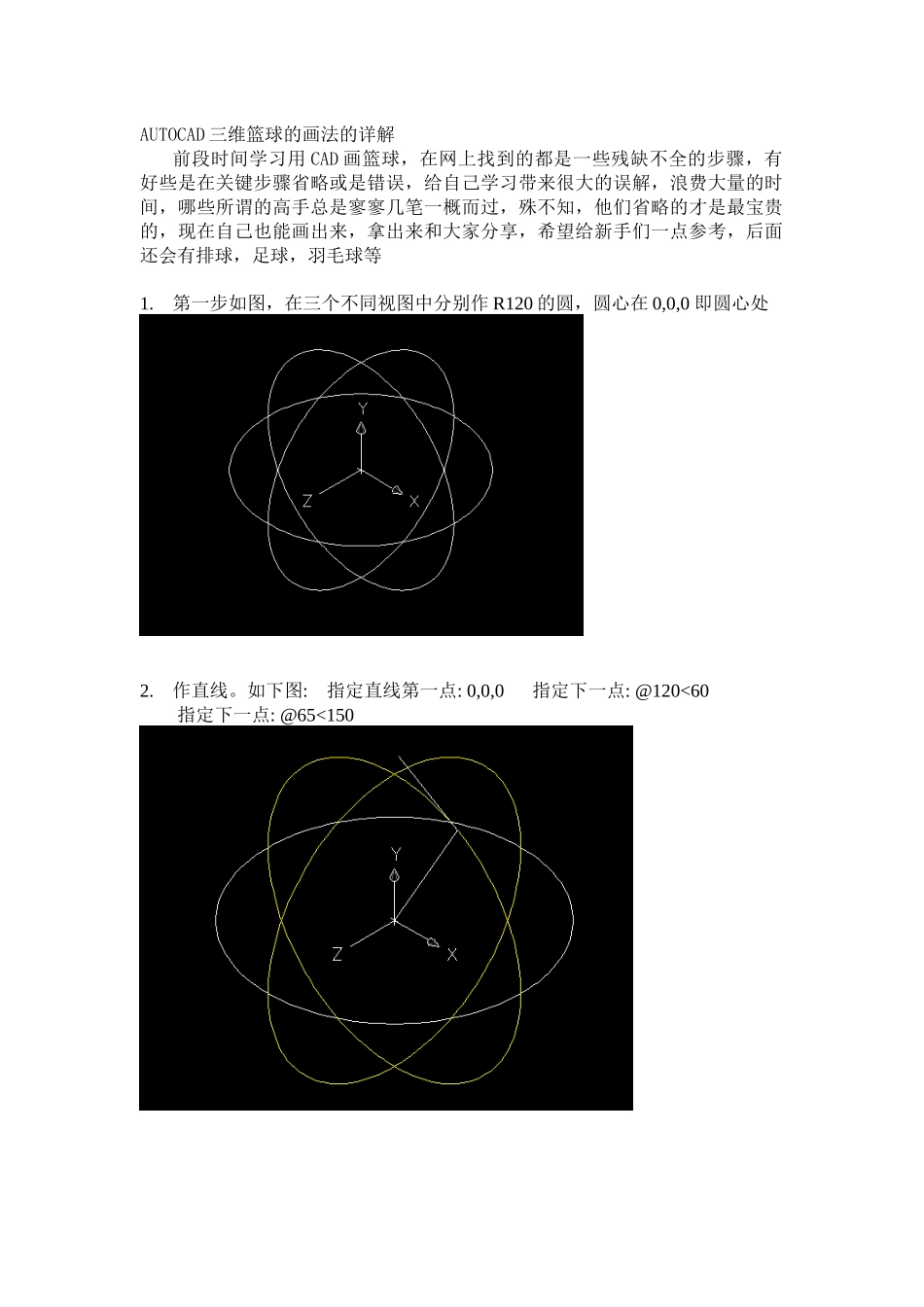

AUTOCAD三维篮球的画法的详解前段时间学习用CAD画篮球，在网上找到的都是一些残缺不全的步骤，有好些是在关键步骤省略或是错误，给自己学习带来很大的误解，浪费大量的时间，哪些所谓的高手总是寥寥几笔一概而过，殊不知，他们省略的才是最宝贵的，现在自己也能画出来，拿出来和大家分享，希望给新手们一点参考，后面还会有排球，足球，羽毛球等1.第一步如图，在三个不同视图中分别作R120的圆，圆心在0,0,0即圆心处2.作直线。如下图:指定直线第一点:0,0,0指定下一点:@120<60指定下一点:@65<1503.转换坐标系如图。作另外一条直线，指定第一点0,0,0指定下一点@120<120指定下一点:@65<304.倒圆角命令。对上图两直线作倒圆角命令，角度为0两直线会自动相交于一点O5.运行UCS命令，在O,A,B面中创建新的UCS,圆心为O，X轴经过A,Y轴经过B如图所示。做好UCS后再作圆弧，在绘图中选择起点，端点，方向方式来作圆弧具体操作为选择A为起点，B为端点O为切线方向6.删掉多余辅助线，恢复为世界坐标系7.调整坐标系如下图。删掉XY平面的圆8.选择圆弧命令方式为起点，圆心，角度。以A为起点，圆心为坐标原点角度为-120作圆弧如下图所示9.镜像AB圆弧。删掉黄色圆，选择三维镜像，以ZX平面镜像圆弧AB如下图所示10.阵列上图的三段圆弧改变坐标系如下图，选择阵列环形阵列，阵列数为4角度360，中心捕捉坐标原点0,0,0如下图最后删除多余的圆弧11.下一步运用扫掠命令。在旁边绘制半径为3的圆，扫掠路径为上图修剪后的圆弧,因为圆弧是分段的，所以得用多次扫掠命令，最终如图，并对所以扫掠后的图形并集处理，以此为一个整体实体12.旋转实体45度，分别作出两圆如图，对两圆如先前弧线一样执行扫掠命令，同样半径为3，最终效果如图13.最后一步作实体圆球，半径为120-124之间，比如122的球体，差集后效果如图
