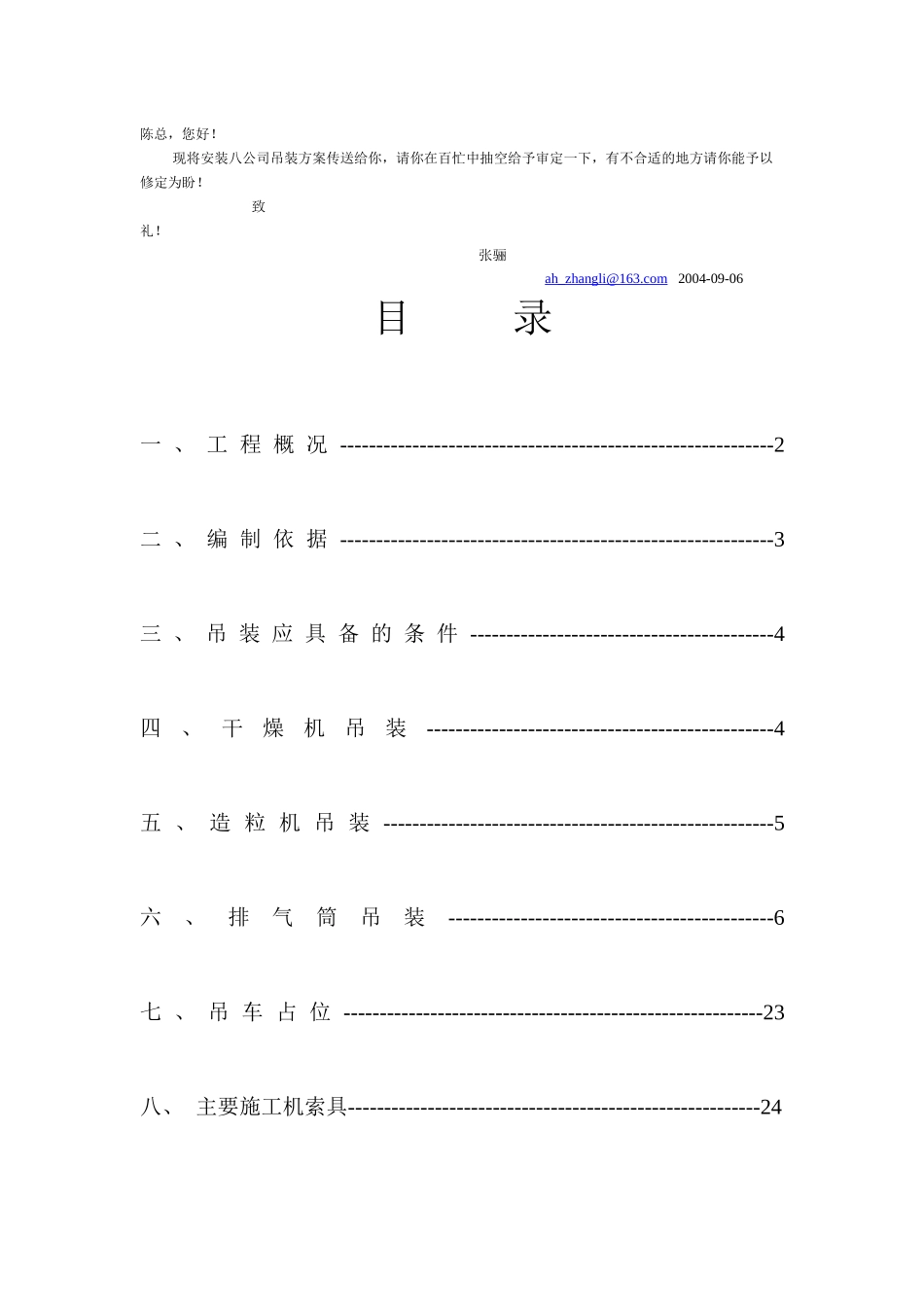

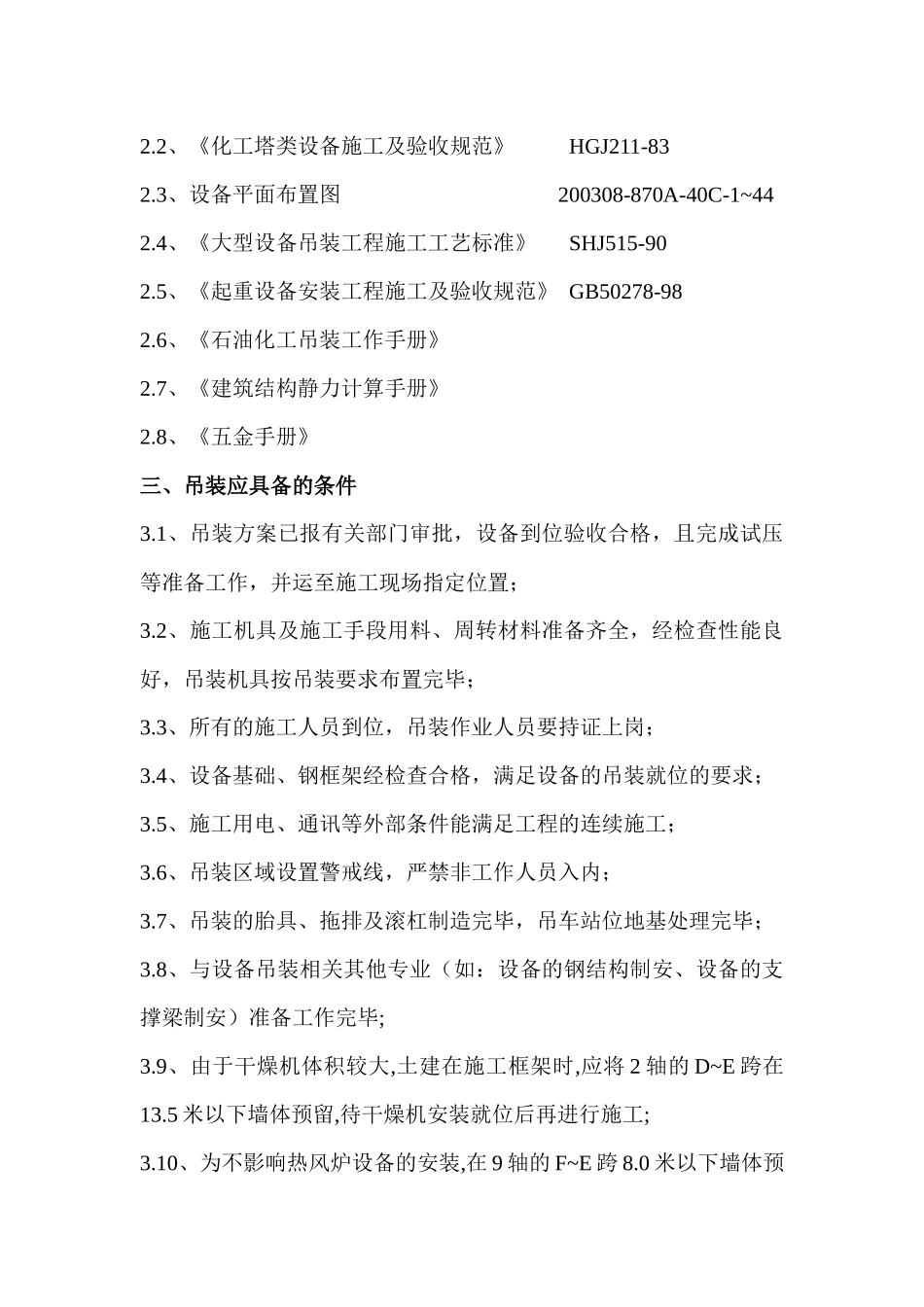

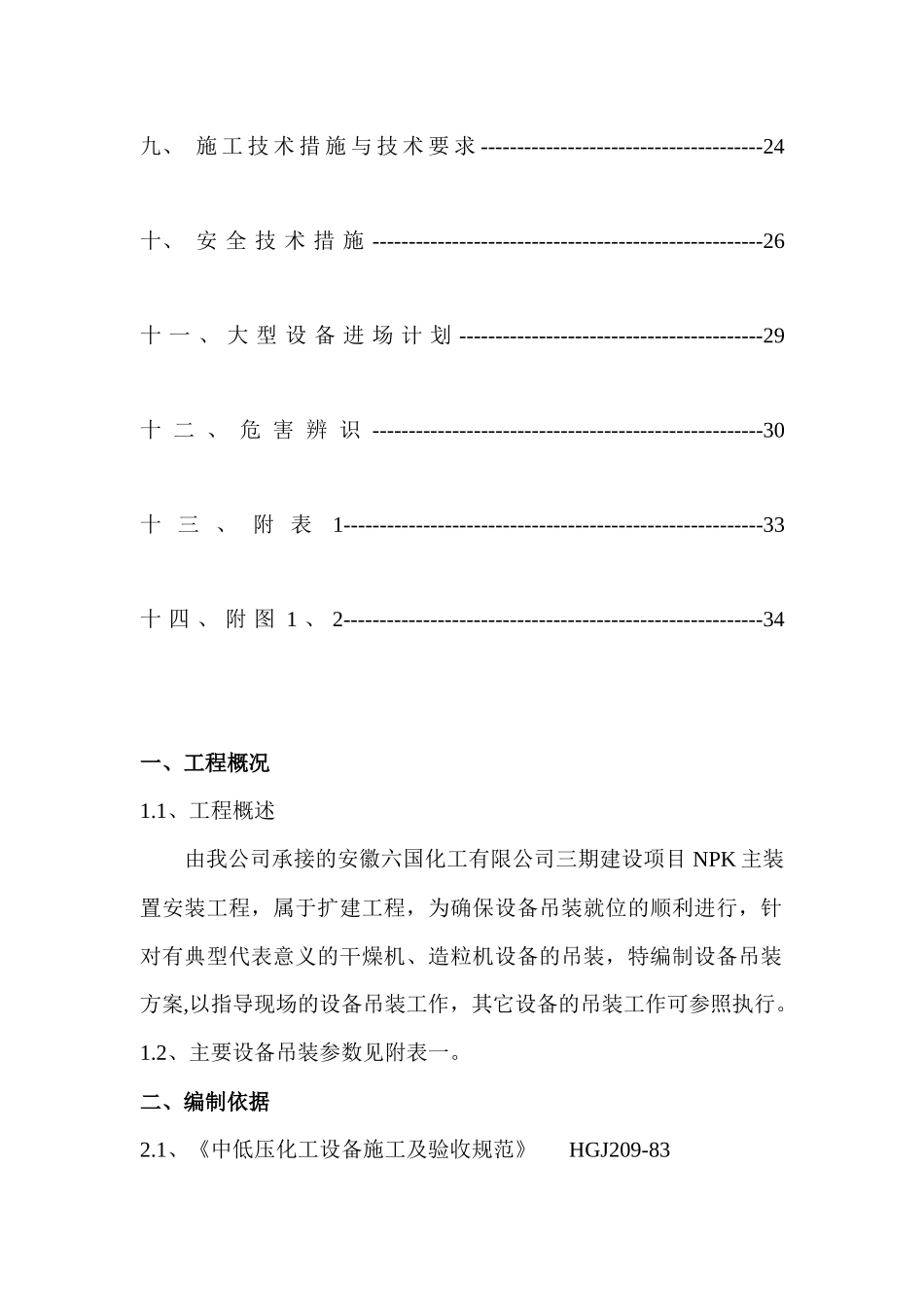

陈总，您好！现将安装八公司吊装方案传送给你，请你在百忙中抽空给予审定一下，有不合适的地方请你能予以修定为盼！致礼！张骊ah_zhangli@163.com2004-09-06目录一、工程概况------------------------------------------------------------2二、编制依据------------------------------------------------------------3三、吊装应具备的条件------------------------------------------4四、干燥机吊装------------------------------------------------4五、造粒机吊装------------------------------------------------------5六、排气筒吊装---------------------------------------------6七、吊车占位----------------------------------------------------------23八、主要施工机索具---------------------------------------------------------24九、施工技术措施与技术要求---------------------------------------24十、安全技术措施------------------------------------------------------26十一、大型设备进场计划------------------------------------------29十二、危害辨识------------------------------------------------------30十三、附表1----------------------------------------------------------33十四、附图1、2----------------------------------------------------------34一、工程概况1.1、工程概述由我公司承接的安徽六国化工有限公司三期建设项目NPK主装置安装工程，属于扩建工程，为确保设备吊装就位的顺利进行，针对有典型代表意义的干燥机、造粒机设备的吊装，特编制设备吊装方案,以指导现场的设备吊装工作，其它设备的吊装工作可参照执行。1.2、主要设备吊装参数见附表一。二、编制依据2.1、《中低压化工设备施工及验收规范》HGJ209-832.2、《化工塔类设备施工及验收规范》HGJ211-832.3、设备平面布置图200308-870A-40C-1~442.4、《大型设备吊装工程施工工艺标准》SHJ515-902.5、《起重设备安装工程施工及验收规范》GB50278-982.6、《石油化工吊装工作手册》2.7、《建筑结构静力计算手册》2.8、《五金手册》三、吊装应具备的条件3.1、吊装方案已报有关部门审批，设备到位验收合格，且完成试压等准备工作，并运至施工现场指定位置；3.2、施工机具及施工手段用料、周转材料准备齐全，经检查性能良好，吊装机具按吊装要求布置完毕；3.3、所有的施工人员到位，吊装作业人员要持证上岗；3.4、设备基础、钢框架经检查合格，满足设备的吊装就位的要求；3.5、施工用电、通讯等外部条件能满足工程的连续施工；3.6、吊装区域设置警戒线，严禁非工作人员入内；3.7、吊装的胎具、拖排及滚杠制造完毕，吊车站位地基处理完毕；3.8、与设备吊装相关其他专业（如：设备的钢结构制安、设备的支撑梁制安）准备工作完毕;3.9、由于干燥机体积较大,土建在施工框架时,应将2轴的D~E跨在13.5米以下墙体预留,待干燥机安装就位后再进行施工;3.10、为不影响热风炉设备的安装,在9轴的F~E跨8.0米以下墙体预留,待热风炉安装就位后再进行施工;3.11、为不影响包裹筒设备的安装,在1轴的C~B跨8.0米以下墙体预留,待包裹筒安装就位后再进行施工;3.12、为不影响造粒机设备的安装,在B跨的6~7轴13.5米~8.0米的墙体预留,待造粒机安装就位后再进行施工;3.13、为不影响三台储斗设备的安装,在B跨的4~5~6~7轴18米~13.5米的墙体预留,待设备安装就位后再进行施工;四、干燥机吊装干燥机为卧式筒体设备，筒体的外形尺寸4500×35200，安装在主装置框架一楼4.5米高的基础上，设备筒体分三段到货，最重的筒体约为85吨，长度为12米。4.1、吊装工艺程序4.1.1、干燥机分段到现场顺序为一～二～三，吊装顺序为三～二～一；4.1.2、150吨履带吊将第三段设备吊到钢架托排上，利用2个5吨卷扬机将其托运至基础上方，设备安装位置；4.1.3、依次进行第二段，第一段的倒运，此时150吨履带吊退场；4.1.4、利用6台5吨卷扬机及H32-4D滑车组对三段设备进行脱排；4.1.5、利用钢框架进行干燥机的组对、焊接；4.1.6、单头抬起设备安装托轮装置，将设备就位在托轮装置上，相同方法就位另一头；4.1.7、拆除刚框架。4.2...
