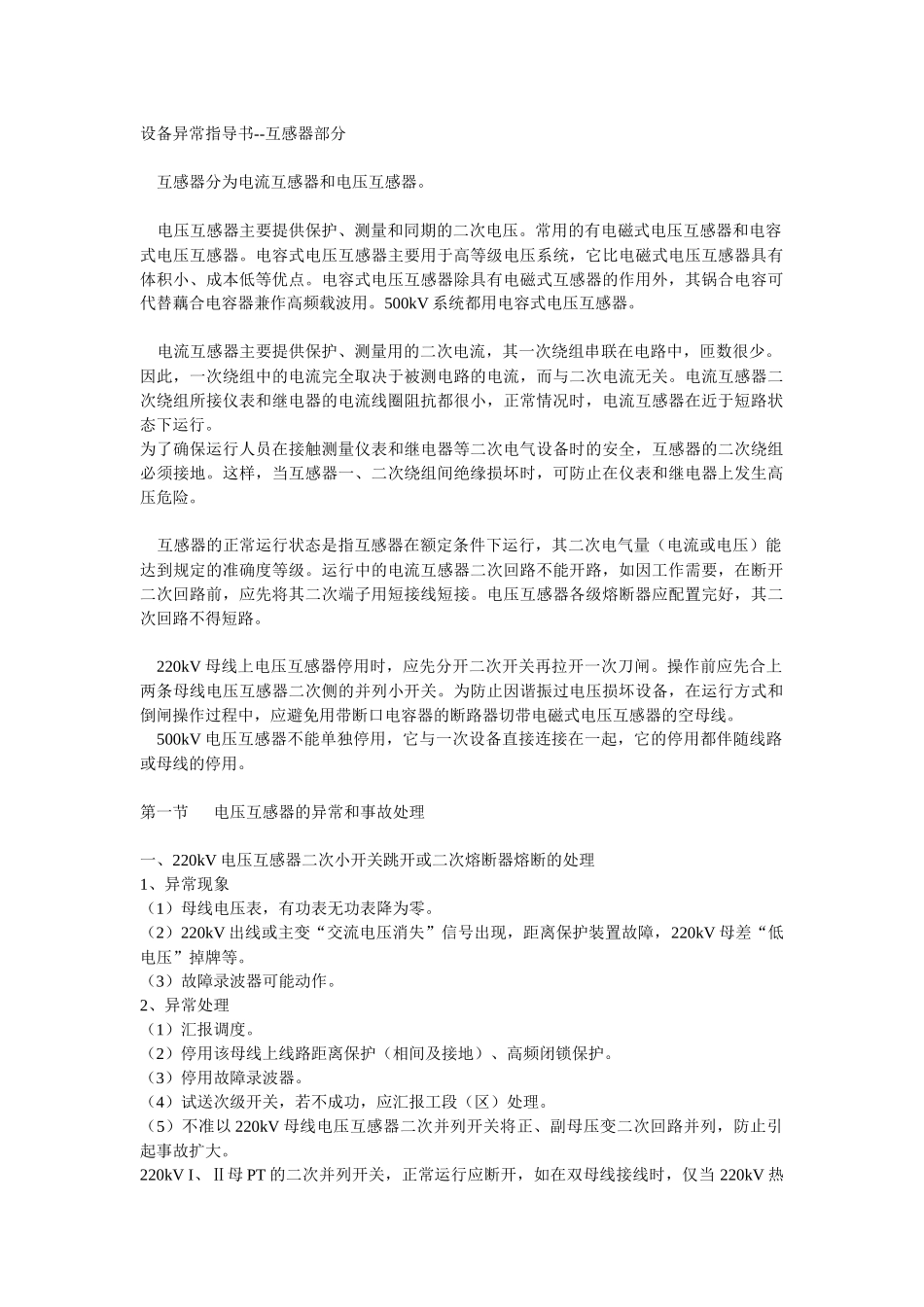

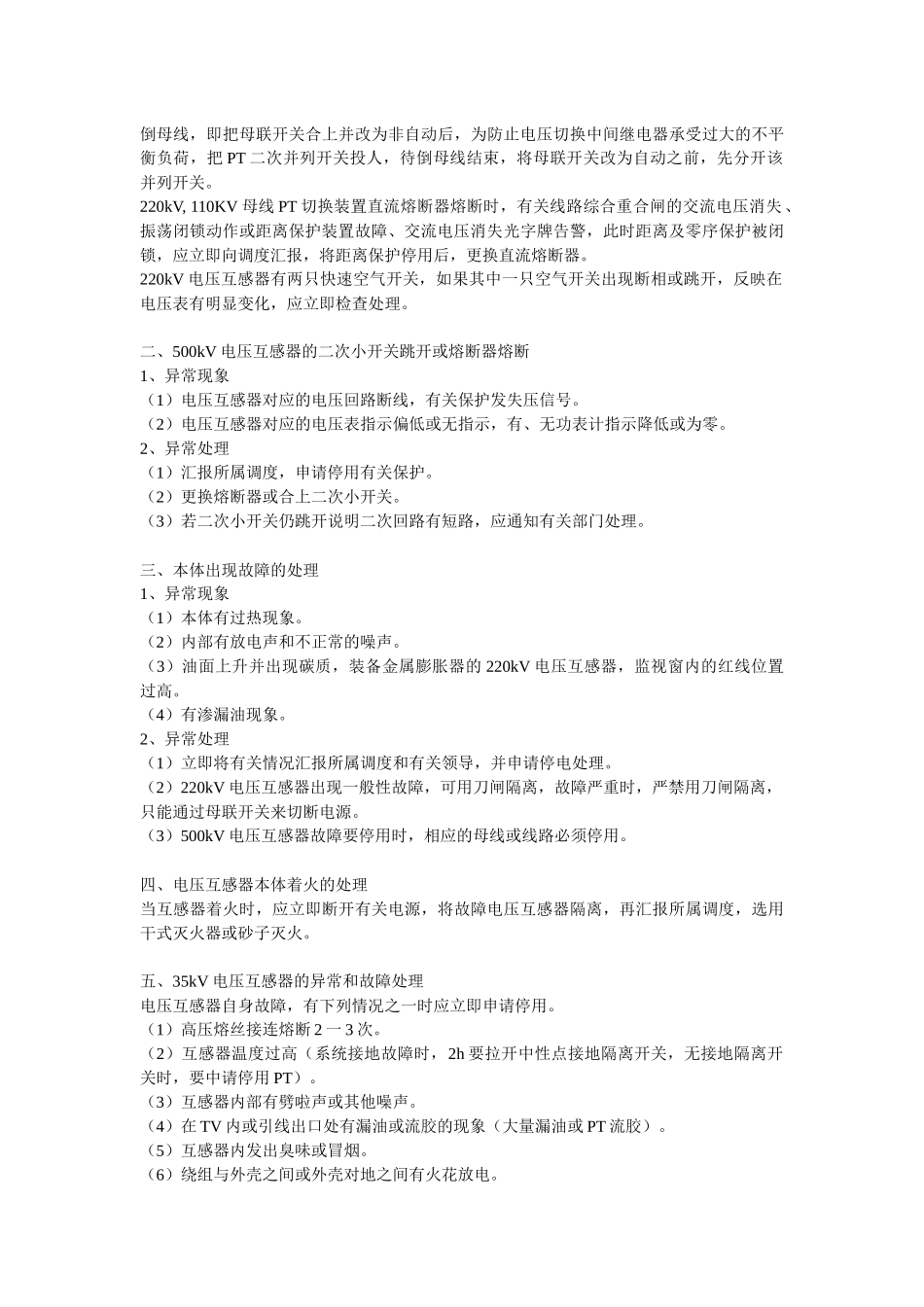

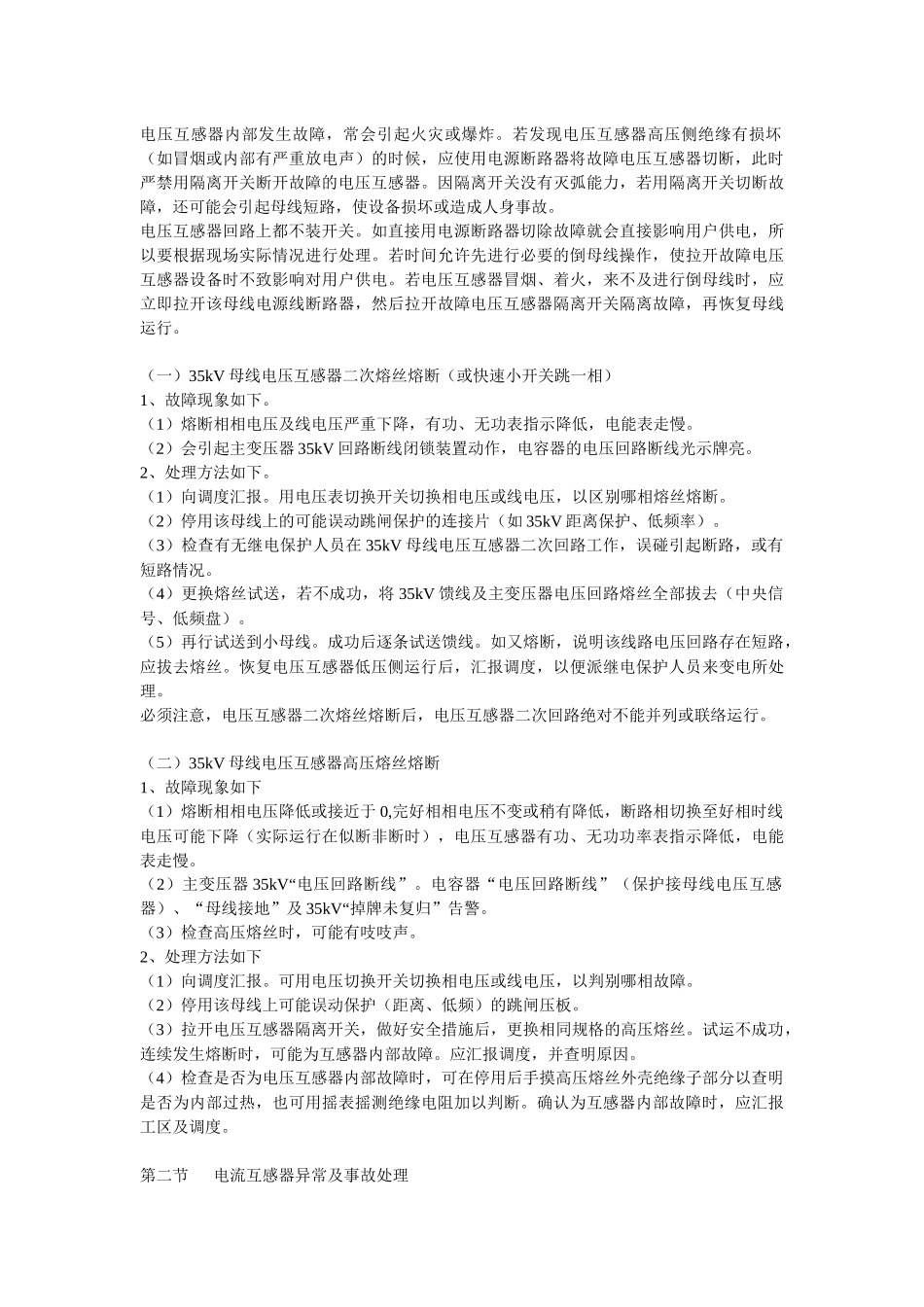

设备异常指导书--互感器部分互感器分为电流互感器和电压互感器。电压互感器主要提供保护、测量和同期的二次电压。常用的有电磁式电压互感器和电容式电压互感器。电容式电压互感器主要用于高等级电压系统，它比电磁式电压互感器具有体积小、成本低等优点。电容式电压互感器除具有电磁式互感器的作用外，其锅合电容可代替藕合电容器兼作高频载波用。500kV系统都用电容式电压互感器。电流互感器主要提供保护、测量用的二次电流，其一次绕组串联在电路中，匝数很少。因此，一次绕组中的电流完全取决于被测电路的电流，而与二次电流无关。电流互感器二次绕组所接仪表和继电器的电流线圈阻抗都很小，正常情况时，电流互感器在近于短路状态下运行。为了确保运行人员在接触测量仪表和继电器等二次电气设备时的安全，互感器的二次绕组必须接地。这样，当互感器一、二次绕组间绝缘损坏时，可防止在仪表和继电器上发生高压危险。互感器的正常运行状态是指互感器在额定条件下运行，其二次电气量（电流或电压）能达到规定的准确度等级。运行中的电流互感器二次回路不能开路，如因工作需要，在断开二次回路前，应先将其二次端子用短接线短接。电压互感器各级熔断器应配置完好，其二次回路不得短路。220kV母线上电压互感器停用时，应先分开二次开关再拉开一次刀闸。操作前应先合上两条母线电压互感器二次侧的并列小开关。为防止因谐振过电压损坏设备，在运行方式和倒闸操作过程中，应避免用带断口电容器的断路器切带电磁式电压互感器的空母线。500kV电压互感器不能单独停用，它与一次设备直接连接在一起，它的停用都伴随线路或母线的停用。第一节电压互感器的异常和事故处理一、220kV电压互感器二次小开关跳开或二次熔断器熔断的处理1、异常现象（1）母线电压表，有功表无功表降为零。（2）220kV出线或主变“交流电压消失”信号出现，距离保护装置故障，220kV母差“低电压”掉牌等。（3）故障录波器可能动作。2、异常处理（1）汇报调度。（2）停用该母线上线路距离保护（相间及接地）、高频闭锁保护。（3）停用故障录波器。（4）试送次级开关，若不成功，应汇报工段（区）处理。（5）不准以220kV母线电压互感器二次并列开关将正、副母压变二次回路并列，防止引起事故扩大。220kVI、Ⅱ母PT的二次并列开关，正常运行应断开，如在双母线接线时，仅当220kV热倒母线，即把母联开关合上并改为非自动后，为防止电压切换中间继电器承受过大的不平衡负荷，把PT二次并列开关投人，待倒母线结束，将母联开关改为自动之前，先分开该并列开关。220kV,110KV母线PT切换装置直流熔断器熔断时，有关线路综合重合闸的交流电压消失、振荡闭锁动作或距离保护装置故障、交流电压消失光字牌告警，此时距离及零序保护被闭锁，应立即向调度汇报，将距离保护停用后，更换直流熔断器。220kV电压互感器有两只快速空气开关，如果其中一只空气开关出现断相或跳开，反映在电压表有明显变化，应立即检查处理。二、500kV电压互感器的二次小开关跳开或熔断器熔断1、异常现象（1）电压互感器对应的电压回路断线，有关保护发失压信号。（2）电压互感器对应的电压表指示偏低或无指示，有、无功表计指示降低或为零。2、异常处理（1）汇报所属调度，申请停用有关保护。（2）更换熔断器或合上二次小开关。（3）若二次小开关仍跳开说明二次回路有短路，应通知有关部门处理。三、本体出现故障的处理1、异常现象（1）本体有过热现象。（2）内部有放电声和不正常的噪声。（3）油面上升并出现碳质，装备金属膨胀器的220kV电压互感器，监视窗内的红线位置过高。（4）有渗漏油现象。2、异常处理（1）立即将有关情况汇报所属调度和有关领导，并申请停电处理。（2）220kV电压互感器出现一般性故障，可用刀闸隔离，故障严重时，严禁用刀闸隔离，只能通过母联开关来切断电源。（3）500kV电压互感器故障要停用时，相应的母线或线路必须停用。四、电压互感器本体着火的处理当互感器着火时，应立即断开有关电源，将故障电压互感器隔离，再汇报所属调度，选用干式灭火器或砂子灭火。五、35kV电压互感器的异常和故障处理电压互感器自身故障，有下列情况之一...
