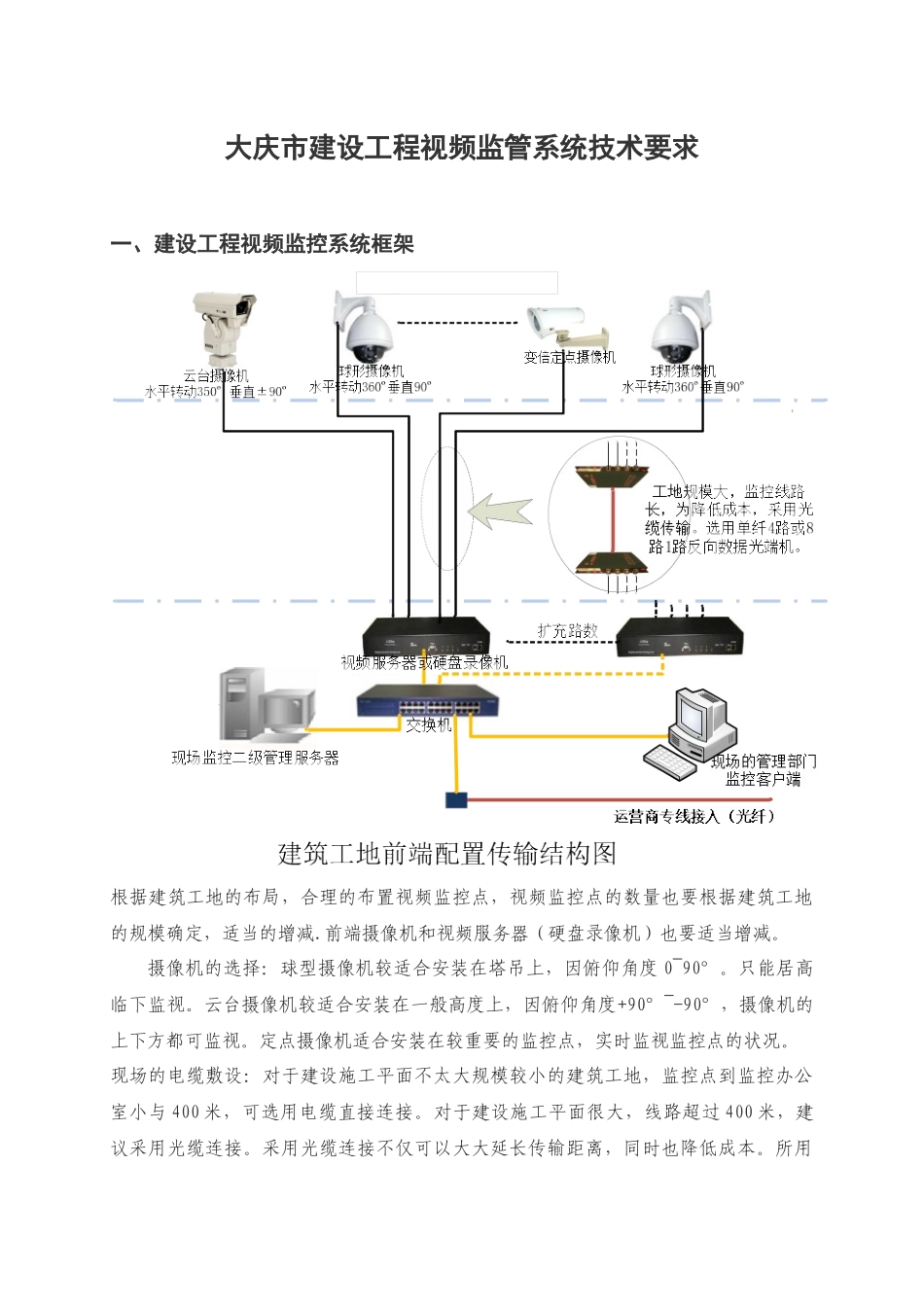

大庆市建设工程视频监管系统技术要求一、建设工程视频监控系统框架根据建筑工地的布局，合理的布置视频监控点，视频监控点的数量也要根据建筑工地的规模确定，适当的增减.前端摄像机和视频服务器（硬盘录像机）也要适当增减。摄像机的选择：球型摄像机较适合安装在塔吊上，因俯仰角度0~90°。只能居高临下监视。云台摄像机较适合安装在一般高度上，因俯仰角度+90°~-90°，摄像机的上下方都可监视。定点摄像机适合安装在较重要的监控点，实时监视监控点的状况。现场的电缆敷设：对于建设施工平面不太大规模较小的建筑工地，监控点到监控办公室小与400米，可选用电缆直接连接。对于建设施工平面很大，线路超过400米，建议采用光缆连接。采用光缆连接不仅可以大大延长传输距离，同时也降低成本。所用光缆选用单模四芯，使用1芯备用3芯。二、主要设备的技术要求1、网络视频服务器技术指标视频输入：一或四路输入，1Vpp-75欧姆视频接口：BNC阴性图像支持格式：QCIF、CIF、HalfD1、4CIF图像压缩方式：MPEG-4/H.264传输帧率：支持25F/S（PAL）、30F/S(NTSC)的帧率视频制式：NTSC制或PAL制自适应，支持中文OSD功能带宽：每路从64-3000Kbps可设视频捕捉：BMP文件音频接口：输入输出均为标准RCA（莲花）或立体声耳机接口音频输入：1路音频输入（限仅TA/RA产品）音频输入阻抗：-46至-3dBV-1k欧姆音频输出：1路音频输出（限仅TA/RA产品）音频输出阻抗：-46至-3dBV-最低16欧姆压缩格式：ADPCM（22kbps）端口：RS-232或422/4852/4总线接口：可插拔式接口（422/485总线）；DB9/F(RS232)运行方式：透明串口支持任何异步串口协议（根据需求可支持其它详细控制协议）报警输入：3路干节点输入报警输出：1路DO输出(最大48VAC/DC@100mA)接口：可插拔式接口网络接口标准：以太网10/100MBase-T网络连接：支持ADSL独立上广域网连接口：RJ-45插口网络带宽：64-4000Kbps协议：内置PPPoEUDP/IPTCP/IP工作温度：0～50℃工作湿度：50℃时95%不冷凝电源电压：12VDC±5%功耗：最大6瓦OSD：支持时间、日期、中文汉字的显示升级：支持网络升级SDK：提供服务器端、客户端和播放器的SDK设置：远端使用专用配置工具通过局域网进行设置典型连接：“编码器”和“解码器”可点对点进行连接软件管理平台：支持北京先进视讯iDVR软件2、硬盘录像机技术指标视频输入：复合视频输入PAL（25帧/秒）NTSC制（30帧/秒）（BNC接口，1VP-P75Ω﹐）视频输出：一路复合视频输出（BNC接口,1VP-P75Ω﹐）PAL制（625线）NTSC制（525线），一路VGA模拟或DVI数字显示方式输出，支持CIF每路25帧/秒音频输入：4/8/16路音频输入（BNC接口，输入阻抗：10KΩ输入幅度：Vpp2.0VLINE）语音对讲：一路音频输入（BNC接口，输入阻抗：10KΩ输入幅度：Vpp2.0VLINEin/50MvMICin）音频输出：一路音频输出（BNC接口，输出阻抗：10KΩ输出幅度：Vpp2.0VLINE）视频压缩：压缩算法H.264,分辨率CIF（352＊288）D1(704＊576)音频压缩：压缩算法G.711，音频采样率8K采样/秒，16bit/采样点操作系统：嵌入式实时操作系统（RTOS）硬盘接口：4-8个SATA接口，支持48bitLBA工作模式报警输入：报警输入支持常开/常闭两种形式，提供4/8/16路报警输入报警输出：4路报警输出（常开，继电器输出）IO接口：RS232/RS485,RS-485接口支持网络透明通道连接，支持PS/2鼠标键盘、串口控制键盘操作方式：多功能红外遥控器，PS/2鼠标键盘、串口控制键盘备份接口：3个USB2.0接口，支持数据备份功能网络接口：10M/100M自适应以太网端口视频环通矩阵：所有型号均支持视频环通，部分型号支持视频矩阵供电电源：220±5%V，50±3%HZ110±5%V，60±3%HZ可选支持协议：（支持ARP、RARP、TCP、UDP、PPPOE、DDNS、DHCP）云台控制协议：支持多协议，既可在主机端对云台进行控制，又可通过网络控制云台；软件管理平台：支持北京先进视讯iDVR软件3、摄像机技术参数成像器件：inchSonyCCDimagesensor像素：PAL:752(H)×582(V)NTSC:768(H)×492(V)信号制式：P制/N制水平解晰度：480电视线最低照度：0.8Lux/F1.2背光补偿：自动增益补偿：自动白平衡：自动电子快门：1/50（1/60）~1/120000秒信噪比：＞4...
