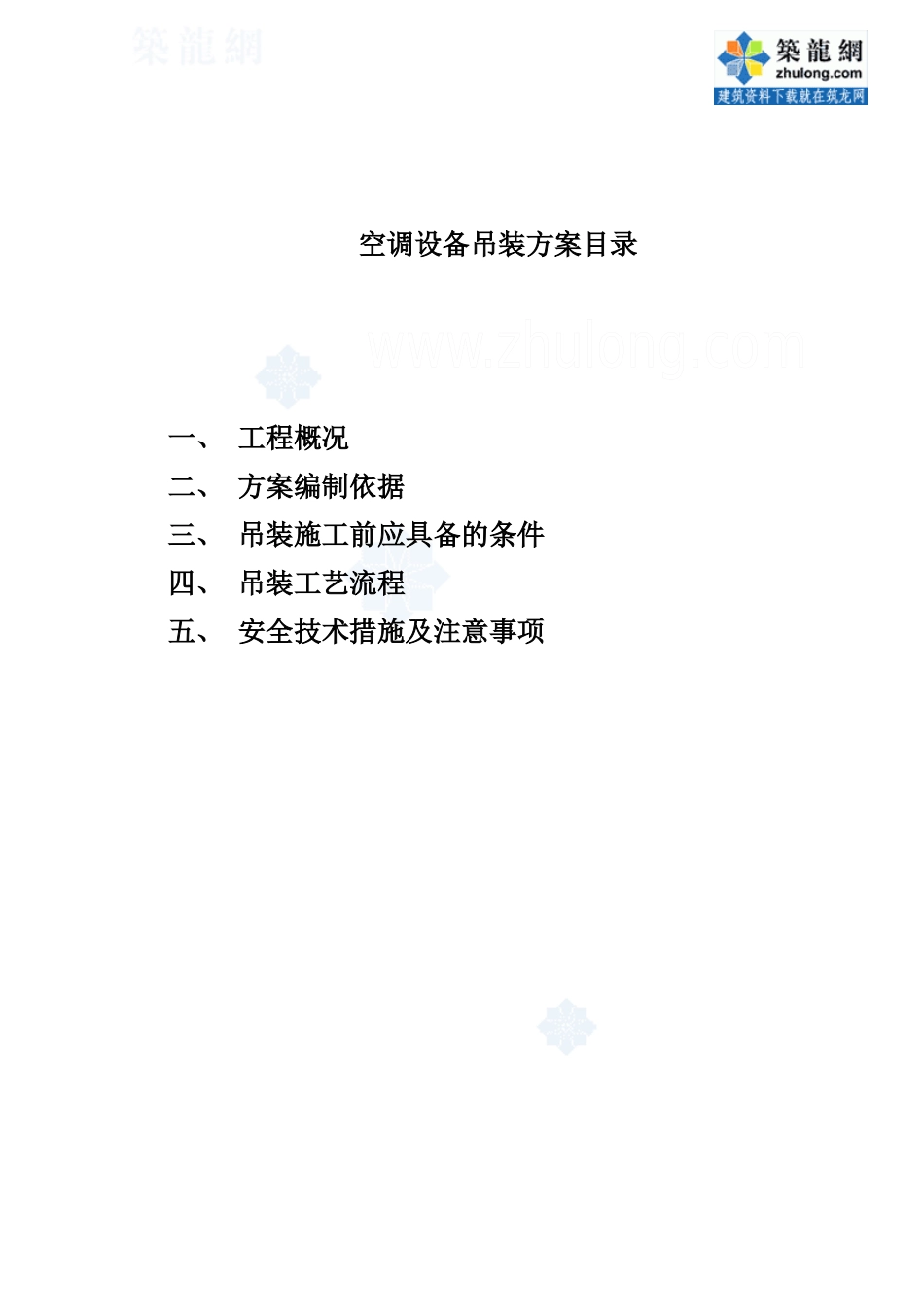

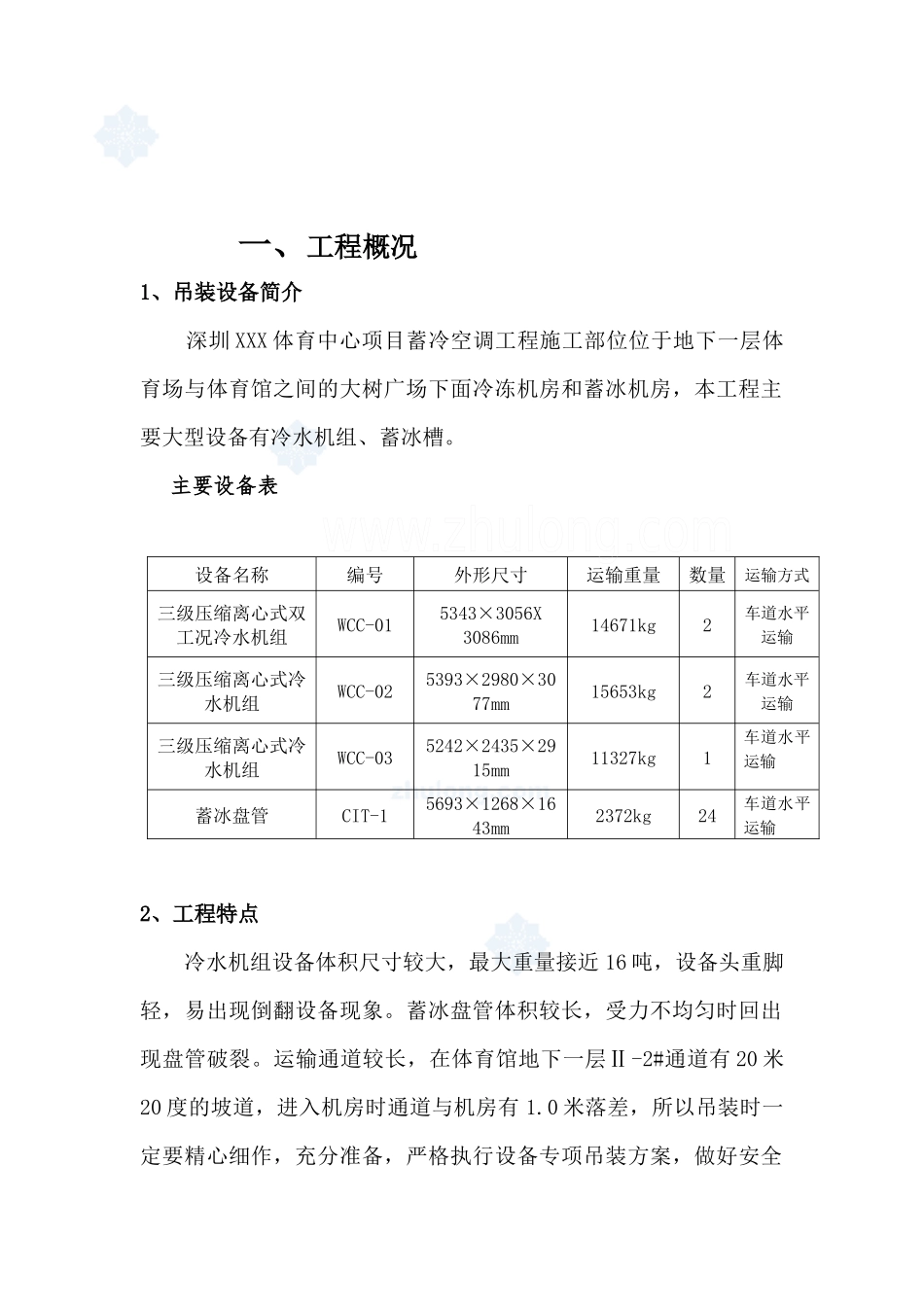

深圳XX体育中心项目蓄冷空调工程空调设备专项吊装方案编制：审核：审批:深圳XX体育中心项目空调蓄冷工程项目部2010-5-24空调设备吊装方案目录一、工程概况二、方案编制依据三、吊装施工前应具备的条件四、吊装工艺流程五、安全技术措施及注意事项一、工程概况1、吊装设备简介深圳XXX体育中心项目蓄冷空调工程施工部位位于地下一层体育场与体育馆之间的大树广场下面冷冻机房和蓄冰机房，本工程主要大型设备有冷水机组、蓄冰槽。主要设备表设备名称编号外形尺寸运输重量数量运输方式三级压缩离心式双工况冷水机组WCC-015343×3056X3086mm14671kg2车道水平运输三级压缩离心式冷水机组WCC-025393×2980×3077mm15653kg2车道水平运输三级压缩离心式冷水机组WCC-035242×2435×2915mm11327kg1车道水平运输蓄冰盘管CIT-15693×1268×1643mm2372kg24车道水平运输2、工程特点冷水机组设备体积尺寸较大，最大重量接近16吨，设备头重脚轻，易出现倒翻设备现象。蓄冰盘管体积较长，受力不均匀时回出现盘管破裂。运输通道较长，在体育馆地下一层Ⅱ-2#通道有20米20度的坡道，进入机房时通道与机房有1.0米落差，所以吊装时一定要精心细作，充分准备，严格执行设备专项吊装方案，做好安全保护措施。二、方案编制依据1、根据《建筑安全生产监督管理规定》、《建筑起重机械安全监督管理规定》-建设部令第166号；2、根据《建筑机械使用安全技术规程》GJ33-2001、《起重机吊装作业安全技术规范》北方工业出版社、《起重工安全技术》化学工业出版社；3、根据《机械设备安装工程施工及验收通用规范》GB50231-98、《起重设备安装工程施工及验收规范》GB50278-98；4、根据《起重安装操作规范》、起重吊机使用说明和机械性能参数表、钢丝强技术参数表；5、根据本工程《招标文件》制冷机组设备安装技术要求、设计施工图纸、相应的设计说明；6、根据空调设备厂家提供的制冷机组设备资料，外形尺寸、运输重量等技术参数；7、根据本工程施工组织设计方案、施工技术措施、设备安装技术要求。8、根据施工现场勘察实地条件、周围环境、吊运线路、制冷机房布局等情况。三、吊装施工前应具备的条件1、技术准备1.1吊装施工方案已按有关规定的程序审批完毕。1.2参加吊装施工的有关人员经过专业培训合格，吊装责任工程师已向全体人员进行了吊装技术交底，安全责任人员负责向所有参加吊装施工的人员进行安全教育。1.3土建专业已提供了完整的设备基础交工资料，基础沉降观测原始数据齐全，基础经复验合格。1.4各台设备已按设备制造图、施工图等有关文件要求进行检验合格。各项检验、施工记录齐全且经检查合格，设备安装位置座标、方位核对无误。1.5各项检测仪器、工具按规定位置架设妥当，吊装的安全质量保证体系人员各就各位。2、现场准备2.1影响设备吊装的障碍物已拆除，吊车行进路线路基及吊车站位打腿地基已按要求处理合格，路线畅通。2.2所有设备已按吊装平面布置图所规定的位置顺序摆放到位。2.3主吊车已按吊装平面布置图的位置布置完毕。3、机具准备3.1钢丝绳、绳扣、卸扣已按规定检查合格。3.2主吊吊车的桅杆已组对安装完，配重已安装完。3.3主辅吊车均经过检查，确认性能状况良好。4、其它准备4.1设备吊耳焊接及捆绑形式已按设计文件或吊装方案规定核算并经检验合格。4.2设备基础上垫铁已布置找正好。4.3空中组对的准备工作已完成。4.4经纬仪已按方案要求布置到位。4.5吊装时的天气预报信息已掌握，确认已无问题的情况下，方可下达吊装命令。4.6各项安全措施得到落实，符合有关安全文件的规定。四、吊装工艺流程1、制冷机组运输路线地下室大型设备（冷水机组、蓄冰槽等）通过地下一层Ⅱ-2#坡道(此坡道最窄处净高4600mm)进行水平运输至机房内，具体为通过卷扬机及多轮地滚车进行水平托运。其运输路线如下图。安全警示带2、卸车先将设备卸车放置在Ⅱ-2#坡道门口地平面上，根据设备在机房位置的排布顺序将制冷机组排序，依次为WCC-01（2台）、WCC-02（两台）、WCC-03，然后采用50吨汽车吊，将设备依次放置在多轮地滚车上，依次进行平移至制冷机房。制冷设备就位顺序示意图如下：1、2、3、4、5表示就位顺序实箭头表示...
