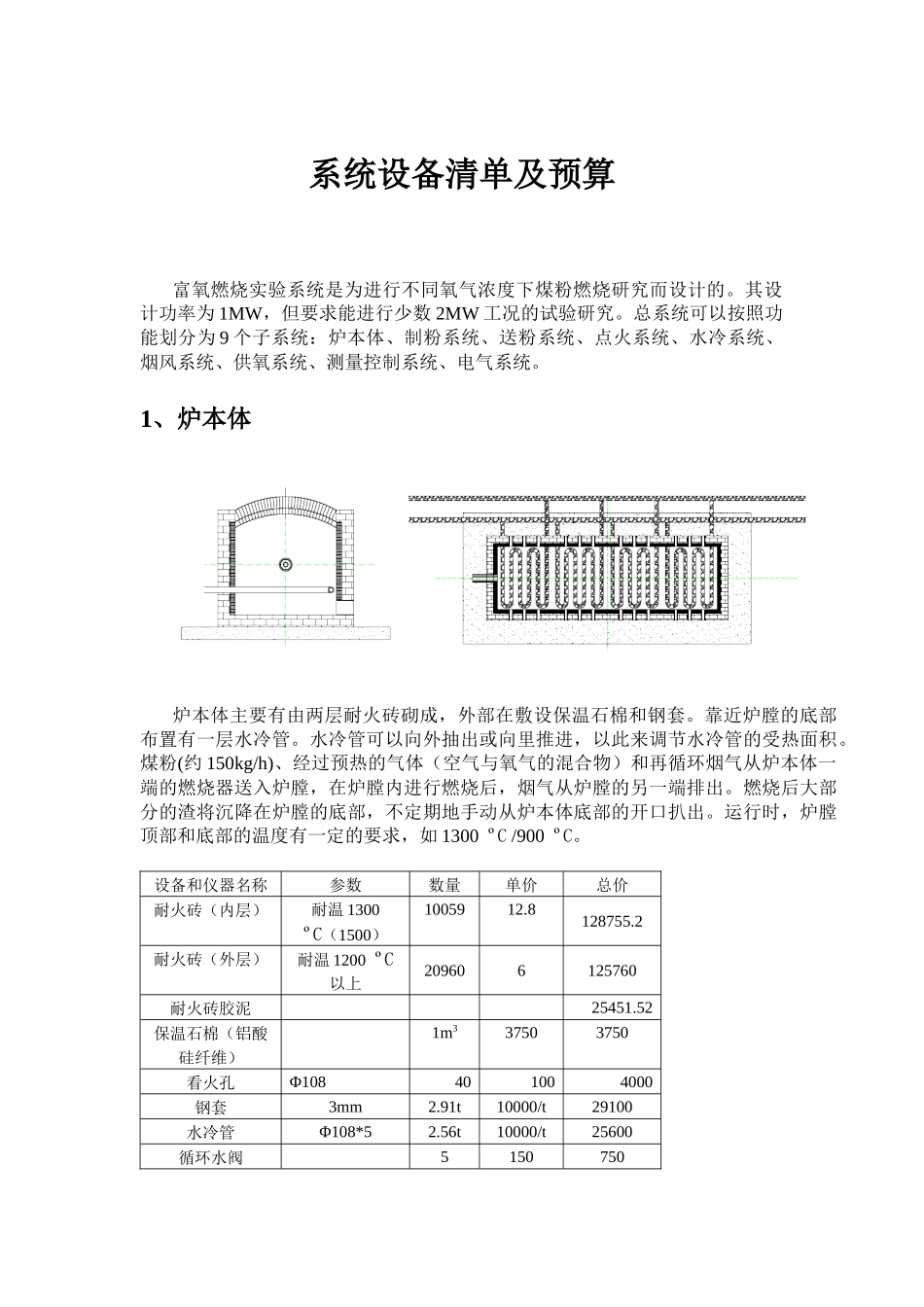

系统设备清单及预算富氧燃烧实验系统是为进行不同氧气浓度下煤粉燃烧研究而设计的。其设计功率为1MW，但要求能进行少数2MW工况的试验研究。总系统可以按照功能划分为9个子系统：炉本体、制粉系统、送粉系统、点火系统、水冷系统、烟风系统、供氧系统、测量控制系统、电气系统。1、炉本体炉本体主要有由两层耐火砖砌成，外部在敷设保温石棉和钢套。靠近炉膛的底部布置有一层水冷管。水冷管可以向外抽出或向里推进，以此来调节水冷管的受热面积。煤粉(约150kg/h)、经过预热的气体（空气与氧气的混合物）和再循环烟气从炉本体一端的燃烧器送入炉膛，在炉膛内进行燃烧后，烟气从炉膛的另一端排出。燃烧后大部分的渣将沉降在炉膛的底部，不定期地手动从炉本体底部的开口扒出。运行时，炉膛顶部和底部的温度有一定的要求，如1300ºC/900ºC。设备和仪器名称参数数量单价总价耐火砖（内层）耐温1300ºC（1500）1005912.8128755.2耐火砖（外层）耐温1200ºC以上209606125760耐火砖胶泥25451.52保温石棉（铝酸硅纤维）1m337503750看火孔Φ108401004000钢套3mm2.91t10000/t29100水冷管Φ108*52.56t10000/t25600循环水阀5150750除渣用具13000300034.62万2、制粉系统使用实验室现有的制粉系统。原煤在磨煤机中达到一定的细度以后送入细粉分离器进行分离，然后由煤粉仓储存。乏气经除尘器过滤后排空。设备和仪器名称参数数量单价总价高温气体发生器15000050000原煤仓15000050000磨煤机1600000600000磨煤机润滑油系统1100000100000旋风分离器1150000150000细粉分离器1150000150000煤粉仓15000050000除尘器1200000200000噪音消除设备115000015000015000003、送粉系统送粉系统的作用是将煤粉从煤粉仓输送到风粉混合器与一次风进行混合后送入燃烧器进行燃烧。煤粉通过约50米长的蛟龙输送到燃烧器附近容量约400公斤的小粉仓，由给粉机输送到风粉混合器与一次风进行混合，并与再循环烟气和二次风一起进入燃烧器，送入炉膛进行燃烧。设备和仪器名称参数数量单价总价螺旋蛟龙200Kg/h*50m1110000110000粉位计11000010000粉仓容量400Kg，倾角60°1.031000010300给粉机200Kg/h118001800风粉混合器200Kg/h198009800燃烧器1MW14000040000管道包括从粉仓到混合器和从混合器到燃烧器前约10m1619004、点火系统点火系统用于在系统启动时使用轻油暖炉并点火，使煤粉进入炉膛后能顺利进行燃烧。其主要设备包括油枪、给油泵、吸油泵、点火棒、油枪自动退出装置。部分设备实验室已有。设备和仪器名称参数数量单价总价给油泵12000020000吸油泵12000020000油枪140Kg/h115001500油枪软管1200200点火棒130003000油枪自动退出装置去看一下这个油枪135003500油位计110001000油压表0-5MPa100油流量计0-200kg/h130003000油量调节阀2150300截止阀4150600油管道Φ38*50.821000082005、水冷系统水冷系统分为两部分。一部分在炉膛里面受热，带走一部分燃烧产生的热量，以达到炉本体对顶部和底部的温度要求。另一部分冷却从炉膛出来的1000ºC以上的高温烟气到370ºC左右。当助燃剂全为空气时，炉膛出口的烟气量约为1420Nm3/h。冷却水出口温度不能超过70ºC，以免发生汽化。冷却塔和水泵为已有设备，但还需在设计完成水管路布置后对水泵扬程进行校核。设备和仪器名称参数数量单价总价冷却塔1100000100000循环水泵14000040000补充水泵130003000截止阀4150600烟气冷却器分级烟气量最大1420Nm3/h,烟气进出口1000/375°C，水进出口30/70°C，1水冷套进回水管Φ65*4.5*200（加厚）1.01000010000烟气冷却器进回水管10.6进、回水管Φ108*52.56t10000/t25600母管6、烟风系统烟风系统中，经过水冷以后的烟气在空气预热器中被进一步冷却到150ºC左右，经过电除尘器后，一部分作为再循环烟气进入燃烧器，另一部分通过引风机后由烟囱排空。预热器要求将一次风预热到100ºC，二次风300ºC。预热的工质为空气、氧气或者空气和氧气的混合物。设备和仪器名称参数数量单价总价鼓风机11060010600引风机11580015800风机电流计2200400空气预热器14500045000空气/氧气混合器11000010000烟气再循环风机15000030000电除尘器17000070000截止阀101501500气体流...
