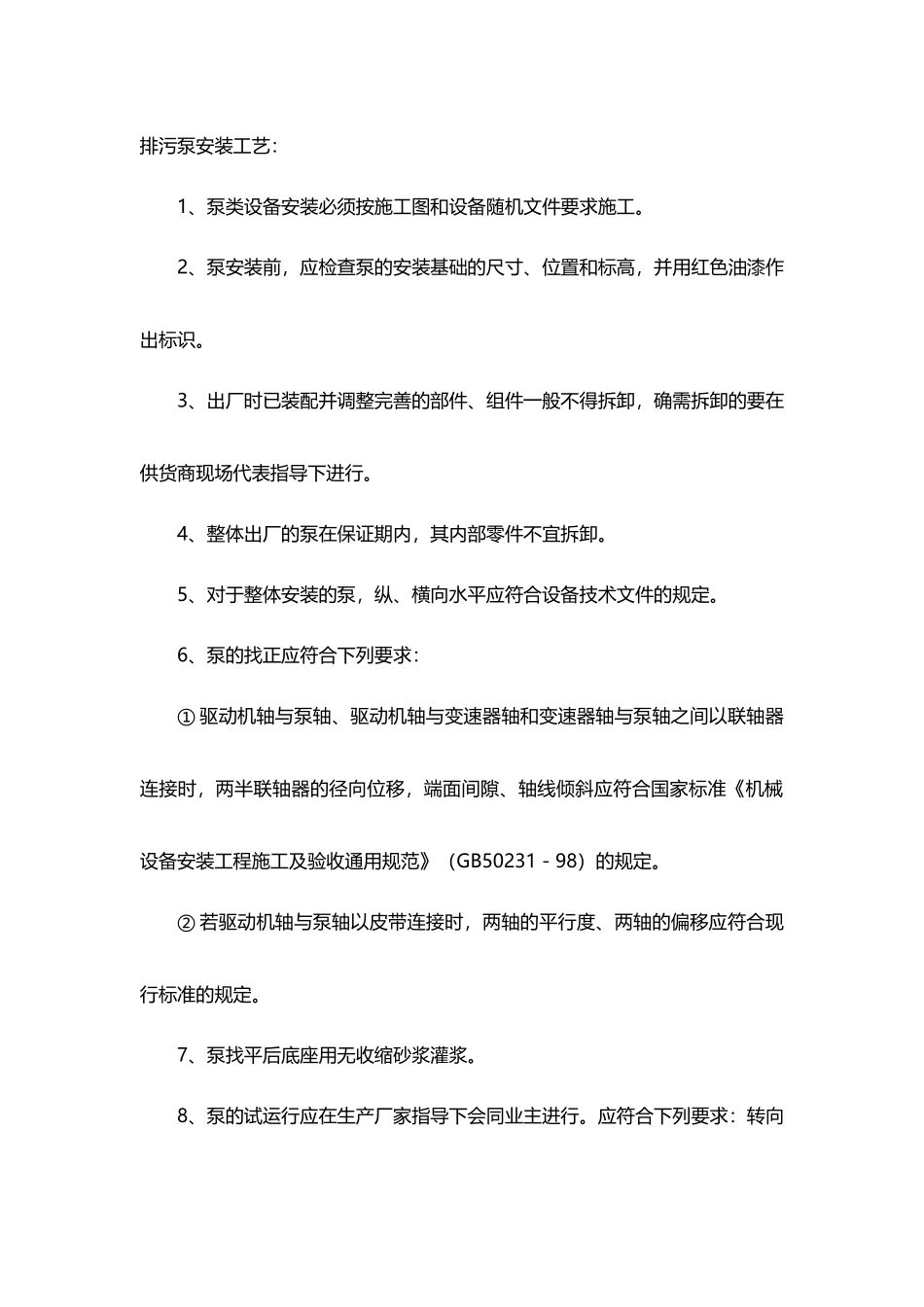

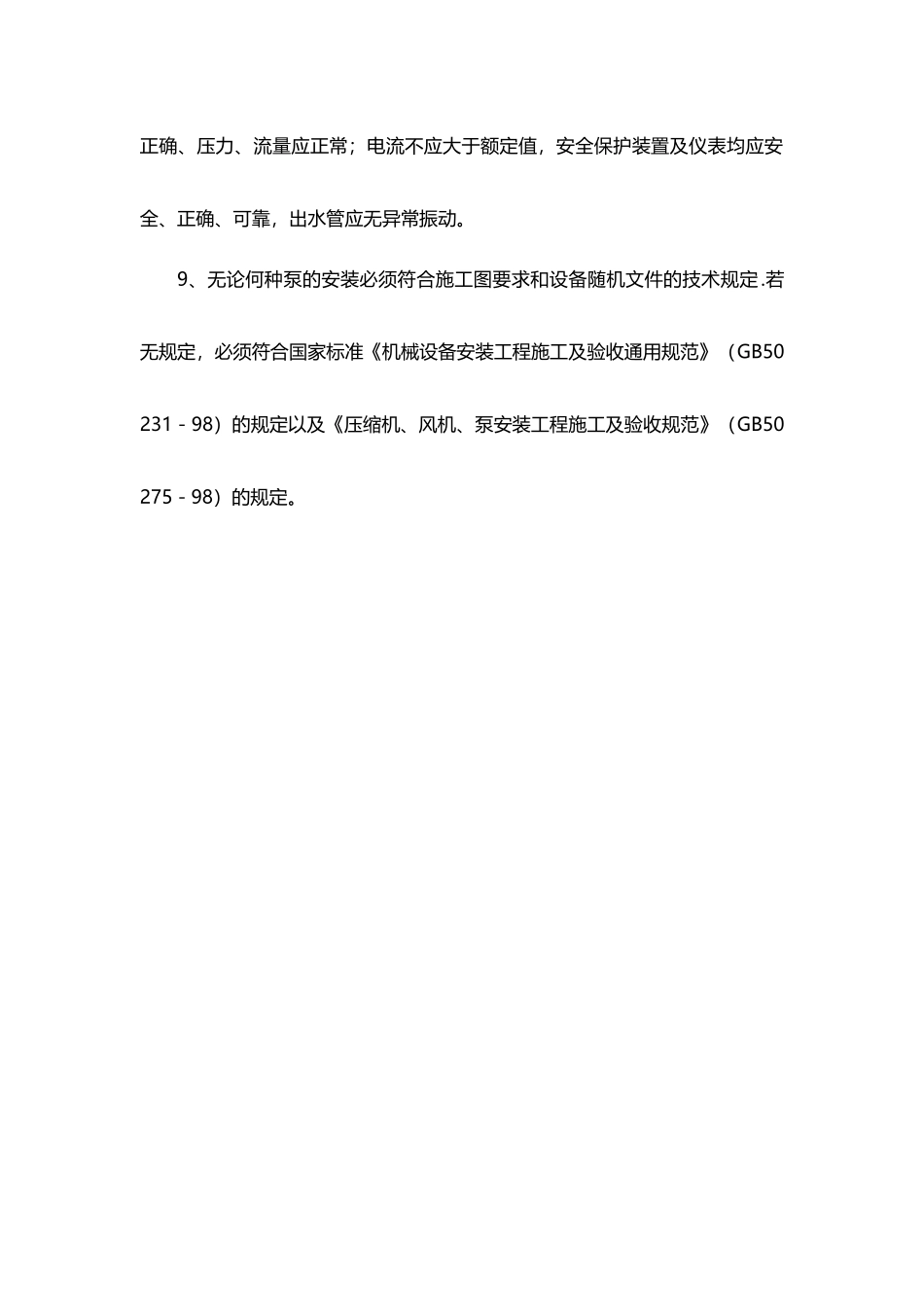

排污泵安装工艺：1、泵类设备安装必须按施工图和设备随机文件要求施工。2、泵安装前，应检查泵的安装基础的尺寸、位置和标高，并用红色油漆作出标识。3、出厂时已装配并调整完善的部件、组件一般不得拆卸，确需拆卸的要在供货商现场代表指导下进行。4、整体出厂的泵在保证期内，其内部零件不宜拆卸。5、对于整体安装的泵，纵、横向水平应符合设备技术文件的规定。6、泵的找正应符合下列要求：①驱动机轴与泵轴、驱动机轴与变速器轴和变速器轴与泵轴之间以联轴器连接时，两半联轴器的径向位移，端面间隙、轴线倾斜应符合国家标准《机械设备安装工程施工及验收通用规范》（GB50231－98）的规定。②若驱动机轴与泵轴以皮带连接时，两轴的平行度、两轴的偏移应符合现行标准的规定。7、泵找平后底座用无收缩砂浆灌浆。8、泵的试运行应在生产厂家指导下会同业主进行。应符合下列要求：转向正确、压力、流量应正常；电流不应大于额定值，安全保护装置及仪表均应安全、正确、可靠，出水管应无异常振动。9、无论何种泵的安装必须符合施工图要求和设备随机文件的技术规定.若无规定，必须符合国家标准《机械设备安装工程施工及验收通用规范》（GB50231－98）的规定以及《压缩机、风机、泵安装工程施工及验收规范》（GB50275－98）的规定。电动单梁悬挂式起重机安装工艺1．轨道安装(1)放线以起重机梁定位轴线为基准，用经纬仪在轨道中心的一边60mm处，按梁的纵向位置每隔2m打一点，并在每根柱子处打一点，以此放出轨道找正的基准线。(2)轨道制作轨道制作主要是轨道的下料、钻孔、调直和切头。调直时可用全长拉线或局部用钢板尺靠的办法，查明弯曲部位，然后在凸起处用轨道调直器去顶。顶的时候要顶过一些，且应停一会再松开。必要时用大锤在凸起处锤击几下，应调到正侧两个方向合格。(3)轨道上位先在起重机梁上垫一些20mm厚的小木板，再按规定铺好弹性垫板，将制作好的轨道(每边四根)用8t汽车吊吊放到梁上。(4)轨道找正、紧固安装轨道需用的料具如螺栓、垫圈、压板、鱼尾板等用工具袋装好放到起重机梁上。弹性垫板垫好后，可将轨道下的木板抽出，然后用鱼尾板把轨道连成一体。注意轨道接头间隙不应大于2mm。根据梁上已放好的找正基准线，大体将全长轨道找正成一直线，用螺栓压板将轨道初步固定。最后进行全面找正，达到要求为止。此时应把螺栓全部固紧。(5)测量检查轨道安装完毕后，应对其进行最后测量检查，看是否符合安装技术质量要求，并做记录作为交工资料。1)检查轨道的顶面标高和相对标高，用水准仪测量。2)检查轨道轨距，用弹簧秤、钢盘尺等测量。轨距每6m测量一次，用弹簧秤来控制钢盘尺的张紧力度。张紧力所需的拉力与跨距及盘尺每米自重有关，不是一个定值。随轨距和盘尺的不同，所需的拉力需要计算。可用测量起重机轮距的方法确定拉力的大小：轮子的中心距是13.5m，将钢盘尺一端系上弹簧秤，以钢盘尺的零点对正一个轮子的中心，拉动弹簧秤直到钢盘尺上13.5m刻度正对另一个轮子的中心，记下弹簧秤上所显示的拉力数值，以这个数值作为测量跨距时尺上施力的依据，从而测出轨距偏差。2．起重机车体组装起重机为解体运到安装现场。主要有大梁、端梁、小车、操纵室等几大部分。(1)按厂房设备布置图选择厂房中间位置进行组装和吊装。(2)组装时，应复测各部分的外形尺寸和检查主要零部件。如发现变形、超差等缺陷且无法处理时，应报知建设单位人员并协助处理。(3)铺设组装车体的临时轨道。临时轨道高约300mm，轨距13.5m且找好水平。(4)在厂房内走滚杠，由卷扬机牵引大梁至临时轨道旁，用20t汽车吊将两片大梁翻身成安装位置并吊放到临时轨道上。(5)按连接板的编号，把两端梁与大车梁连接固定。连接端梁时应调平连接处的钢板，并检查连接螺栓孔是否吻合。螺栓孔对正后，穿上并把紧螺栓，测量大车对角线，看是否相等。此外，测量大小车相对两轮中心距及大车上小车轨距，使其达到规定值。(6)桥架大车组装完后，可安装栏杆和小车滑线，并检查栏杆和小车滑线的平直度。如有弯曲，应先校直。随后将小车滚运至大车旁，用20t汽车吊吊放到小车轨道上。然后在大车两端分别挂上导链，拴上牵引绳，以便大...
