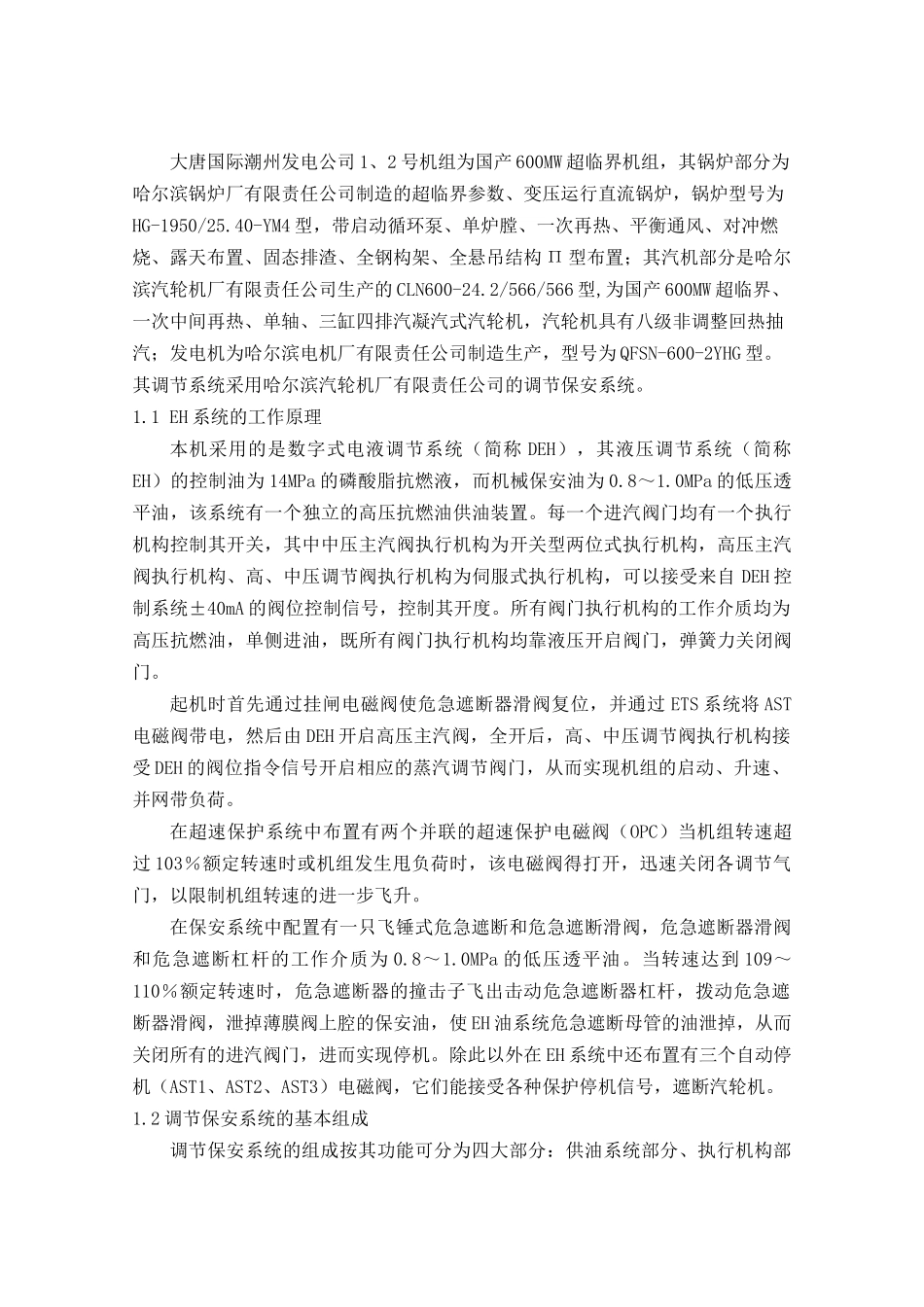

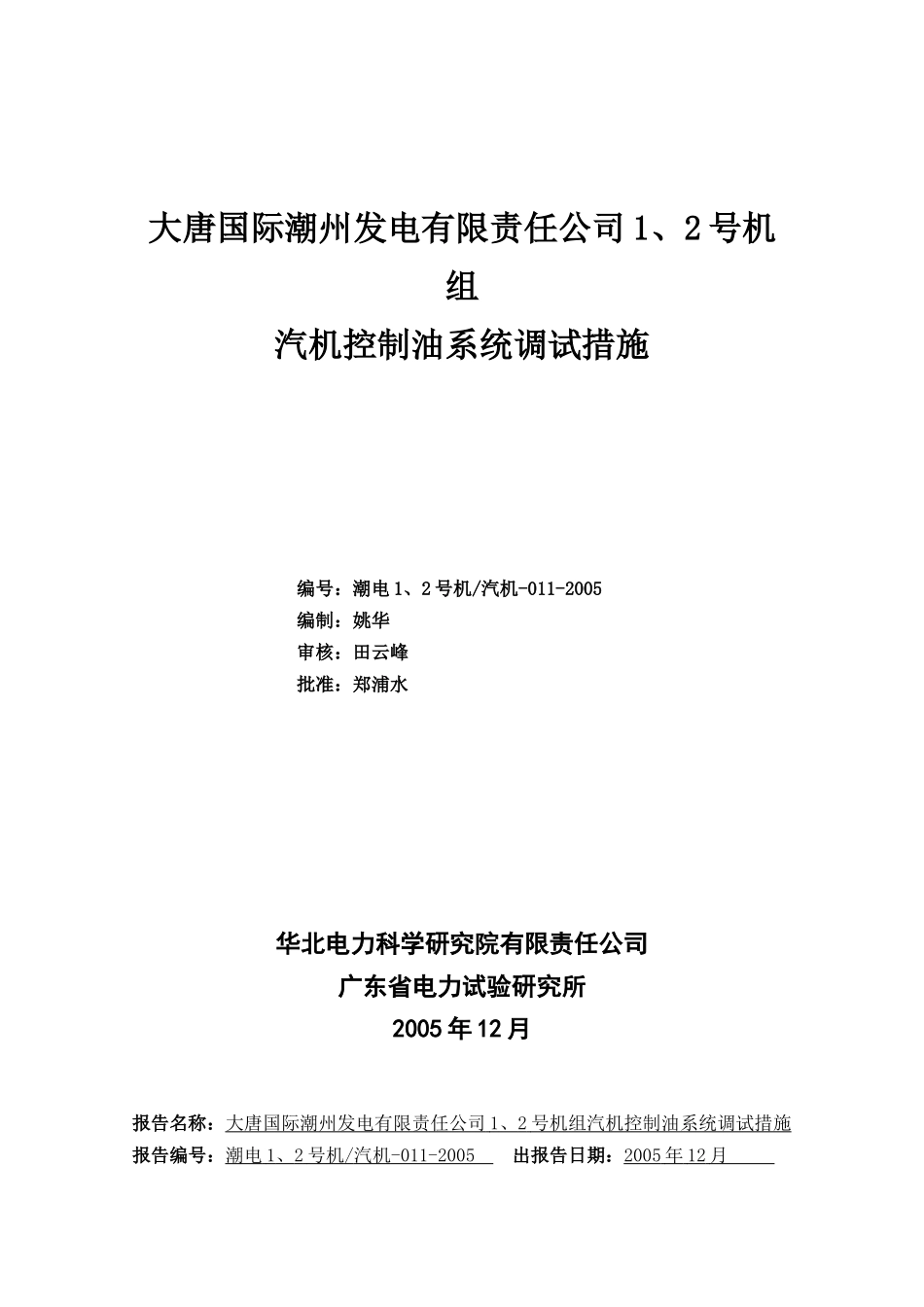

大唐国际潮州发电有限责任公司1、2号机组汽机控制油系统调试措施编号：潮电1、2号机/汽机-011-2005编制：姚华审核：田云峰批准：郑浦水华北电力科学研究院有限责任公司广东省电力试验研究所2005年12月报告名称：大唐国际潮州发电有限责任公司1、2号机组汽机控制油系统调试措施报告编号：潮电1、2号机/汽机-011-2005出报告日期：2005年12月保管年限：长期密级：一般试验负责人：姚华、孙曰泰试验地点：大唐国际潮州发电有限责任公司参加试验人员：李桂春、韩功昭、陈明辉、陈恒等参加试验单位：华北电力科学研究院有限责任公司、广东省电力试验研究所、广东火电安装公司、东北电建一公司、广东大唐国际潮州发电公司试验日期：2005年11月～2006年7月打印份数：10拟稿：姚华校阅：孙曰泰审核：田云峰批准：郑浦水目录1、设备系统概述2、联锁保护清单3、编制依据4、调试范围及相关项目5、组织与分工6、调试前应具备的条件7、调试项目和程序8、调试质量的检验标准9、安全注意事项10、调试项目的记录内容附表1：试运记录表附表2：联锁保护传动记录表附表3：质检表汽机控制油系统调试措施1设备系统概述大唐国际潮州发电公司1、2号机组为国产600MW超临界机组，其锅炉部分为哈尔滨锅炉厂有限责任公司制造的超临界参数、变压运行直流锅炉，锅炉型号为HG-1950/25.40-YM4型，带启动循环泵、单炉膛、一次再热、平衡通风、对冲燃烧、露天布置、固态排渣、全钢构架、全悬吊结构Π型布置；其汽机部分是哈尔滨汽轮机厂有限责任公司生产的CLN600-24.2/566/566型,为国产600MW超临界、一次中间再热、单轴、三缸四排汽凝汽式汽轮机，汽轮机具有八级非调整回热抽汽；发电机为哈尔滨电机厂有限责任公司制造生产，型号为QFSN-600-2YHG型。其调节系统采用哈尔滨汽轮机厂有限责任公司的调节保安系统。1.1EH系统的工作原理本机采用的是数字式电液调节系统（简称DEH），其液压调节系统（简称EH）的控制油为14MPa的磷酸脂抗燃液，而机械保安油为0.8～1.0MPa的低压透平油，该系统有一个独立的高压抗燃油供油装置。每一个进汽阀门均有一个执行机构控制其开关，其中中压主汽阀执行机构为开关型两位式执行机构，高压主汽阀执行机构、高、中压调节阀执行机构为伺服式执行机构，可以接受来自DEH控制系统±40mA的阀位控制信号，控制其开度。所有阀门执行机构的工作介质均为高压抗燃油，单侧进油，既所有阀门执行机构均靠液压开启阀门，弹簧力关闭阀门。起机时首先通过挂闸电磁阀使危急遮断器滑阀复位，并通过ETS系统将AST电磁阀带电，然后由DEH开启高压主汽阀，全开后，高、中压调节阀执行机构接受DEH的阀位指令信号开启相应的蒸汽调节阀门，从而实现机组的启动、升速、并网带负荷。在超速保护系统中布置有两个并联的超速保护电磁阀（OPC）当机组转速超过103％额定转速时或机组发生甩负荷时，该电磁阀得打开，迅速关闭各调节气门，以限制机组转速的进一步飞升。在保安系统中配置有一只飞锤式危急遮断和危急遮断滑阀，危急遮断器滑阀和危急遮断杠杆的工作介质为0.8～1.0MPa的低压透平油。当转速达到109～110％额定转速时，危急遮断器的撞击子飞出击动危急遮断器杠杆，拨动危急遮断器滑阀，泄掉薄膜阀上腔的保安油，使EH油系统危急遮断母管的油泄掉，从而关闭所有的进汽阀门，进而实现停机。除此以外在EH系统中还布置有三个自动停机（AST1、AST2、AST3）电磁阀，它们能接受各种保护停机信号，遮断汽轮机。1.2调节保安系统的基本组成调节保安系统的组成按其功能可分为四大部分：供油系统部分、执行机构部分、危急遮断部分、机械超速部分和手动遮断部分。供油系统又可分为:供油系统、冷却系统、自然循环再生系统、油管路及附件（油管路、高压蓄能器、膨胀支架等）。执行部分包括:高中压主汽阀执行机构各两台，高压调节阀执行机构四台，中压执行机构四台。危急遮断保护系统包括:AST-OPC电磁阀组件、薄膜阀、危急遮断试验装置机械超速和手动遮断部分包括危急遮断器、危急遮断滑阀、保安操作装置及手动喷油截止阀。1.3系统的基本功能有：系统挂闸；适应高、中压缸联合启动的要求；精确地控制机组的负荷；系统具有超速保护功能（...
