施工现场专项防雷方案VIP免费

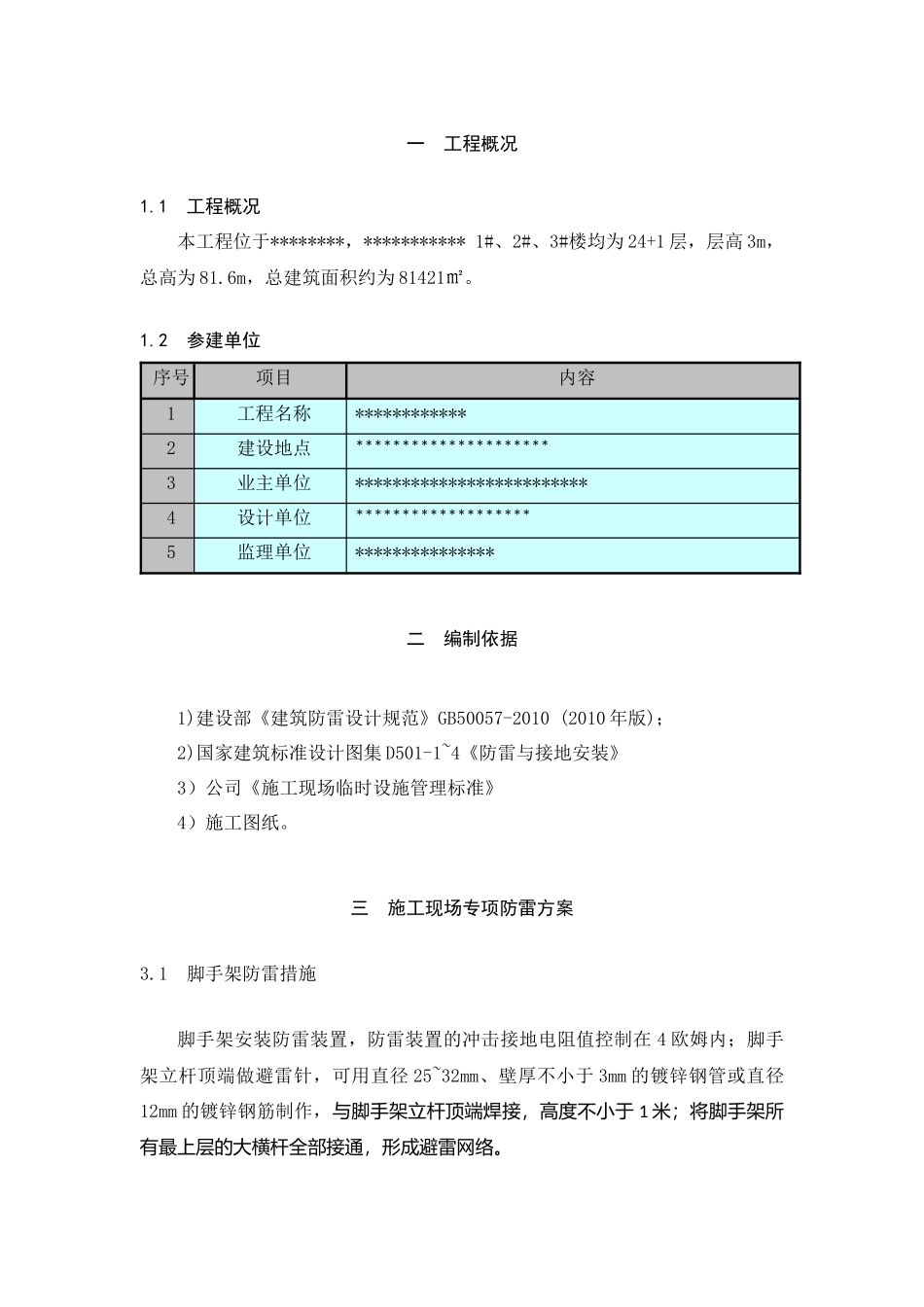

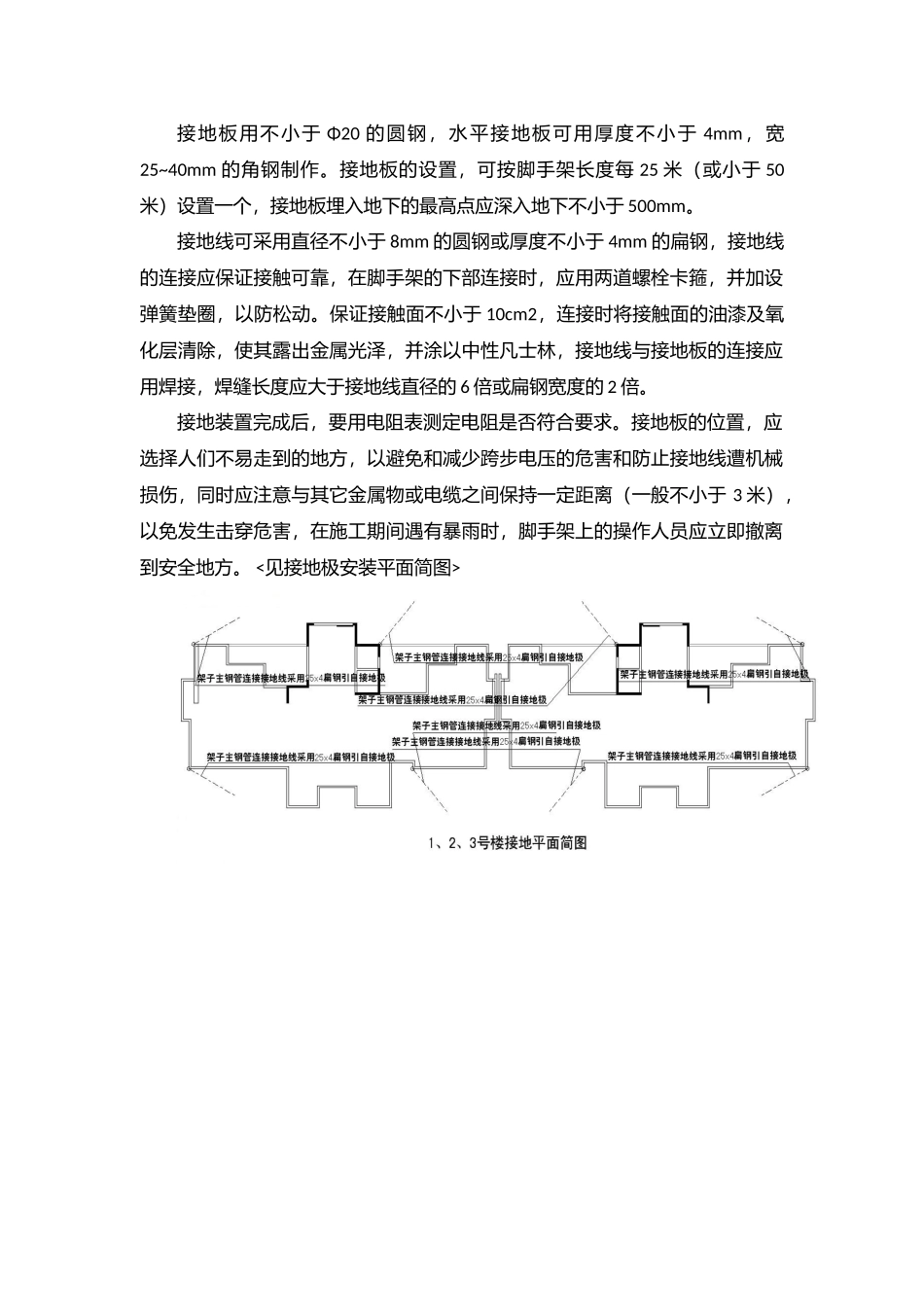

目录一工程概况1.1工程概况本工程位于********，***********1#、2#、3#楼均为24+1层，层高3m，总高为81.6m，总建筑面积约为81421㎡。1.2参建单位序号项目内容1工程名称************2建设地点*********************3业主单位*************************4设计单位*******************5监理单位***************二编制依据1)建设部《建筑防雷设计规范》GB50057-2010(2010年版)；2)国家建筑标准设计图集D501-1~4《防雷与接地安装》3）公司《施工现场临时设施管理标准》4）施工图纸。三施工现场专项防雷方案3.1脚手架防雷措施脚手架安装防雷装置，防雷装置的冲击接地电阻值控制在4欧姆内；脚手架立杆顶端做避雷针，可用直径25~32mm、壁厚不小于3mm的镀锌钢管或直径12mm的镀锌钢筋制作，与脚手架立杆顶端焊接，高度不小于1米；将脚手架所有最上层的大横杆全部接通，形成避雷网络。接地板用不小于Φ20的圆钢，水平接地板可用厚度不小于4mm，宽25~40mm的角钢制作。接地板的设置，可按脚手架长度每25米（或小于50米）设置一个，接地板埋入地下的最高点应深入地下不小于500mm。接地线可采用直径不小于8mm的圆钢或厚度不小于4mm的扁钢，接地线的连接应保证接触可靠，在脚手架的下部连接时，应用两道螺栓卡箍，并加设弹簧垫圈，以防松动。保证接触面不小于10cm2，连接时将接触面的油漆及氧化层清除，使其露出金属光泽，并涂以中性凡士林，接地线与接地板的连接应用焊接，焊缝长度应大于接地线直径的6倍或扁钢宽度的2倍。接地装置完成后，要用电阻表测定电阻是否符合要求。接地板的位置，应选择人们不易走到的地方，以避免和减少跨步电压的危害和防止接地线遭机械损伤，同时应注意与其它金属物或电缆之间保持一定距离（一般不小于3米），以免发生击穿危害，在施工期间遇有暴雨时，脚手架上的操作人员应立即撤离到安全地方。<见接地极安装平面简图>3.2塔吊防雷措施塔吊较一般建筑物防雷的情况更为特殊，因为塔吊本身就是金属体，所以间接就是一个避雷针，只要塔吊的接地措施做好了，整体是具备防雷功能的。《施工现场临时用电规范JGG46-2005》，其中说明塔式起重机可以不做防雷针，但必须做可靠防雷接地。塔吊防雷接闪器采用针式接闪器，在塔吊最顶部焊接针式接闪器，针尖应高于塔顶1000mm。避雷针采用直径20镀锌钢管磨尖，安装长度高于塔帽1米。防雷接地采用一字型接地体，由中间接地极引至塔吊防雷引下部位。塔吊防雷接地利用桩基内的两根主筋焊接引上与塔吊承台板主筋焊接，采用Φ12钢筋或40×4的热镀锌扁钢分别两处与塔吊底座用螺丝连接，并与塔身整体构成电气通路，具体做法见详图2。施工完后用接地摇表测试，做好检测记录及资料手续，接地电阻≤1Ω。<见预制钢筋混凝土桩接地平面简图>扁钢接地线搭接长度为扁钢宽度的2倍（当宽度不同时），搭接长度以宽的为准，三面焊接。圆钢接地线搭接长度为圆钢直径的6倍（当直径不同时，搭接长度以直径大的为准）且应两面焊接。扁钢与钢管，扁钢与角钢焊接时，应紧贴3/4钢管表面，或紧贴角钢外侧两面，上下两侧焊接。焊接焊缝应饱满牢固，不应有夹渣、虚焊、咬肉、气孔及未焊透现象，除埋设在砼中的焊接接头外，应有防腐措施。塔吊电气重复接地应单独打一根L50×50×2500mm的镀锌角钢，引至塔吊专用的接地装置，采用铜制编制软线连接，接地电阻≤6Ω。保护接地与塔吊连接：在塔基底座上焊一只M12的螺栓，保护接地线一端固定在螺栓上，一端固定在开关箱内保护接地端子板上。该线直径与塔吊进线同截面。3.3电梯防雷措施根据**地区工程经验，在以往几年中，电梯遭受雷击而发生多次故障停梯的情况经常发生，其中不乏伴随出现烧毁电子板的情况，且通常烧毁的大部分是主微机板或信号处理板。出现此类故障会造成电梯的紧急制动停止，并有可能对电梯乘客造成恐慌甚至受伤。电梯是分散在南京地区普遍使用的公用设备。充分了解南京各地区差异，针对差异对电梯进行适当配置，将有利于电梯本地区的使用和维护。电梯安装在建筑物内，受建筑物避雷针或避雷网保护，被直击雷击中的可能性很小，因此可将注意力集中到防范感应雷方面。实施措施：等电位连接是电梯系统内部防...
