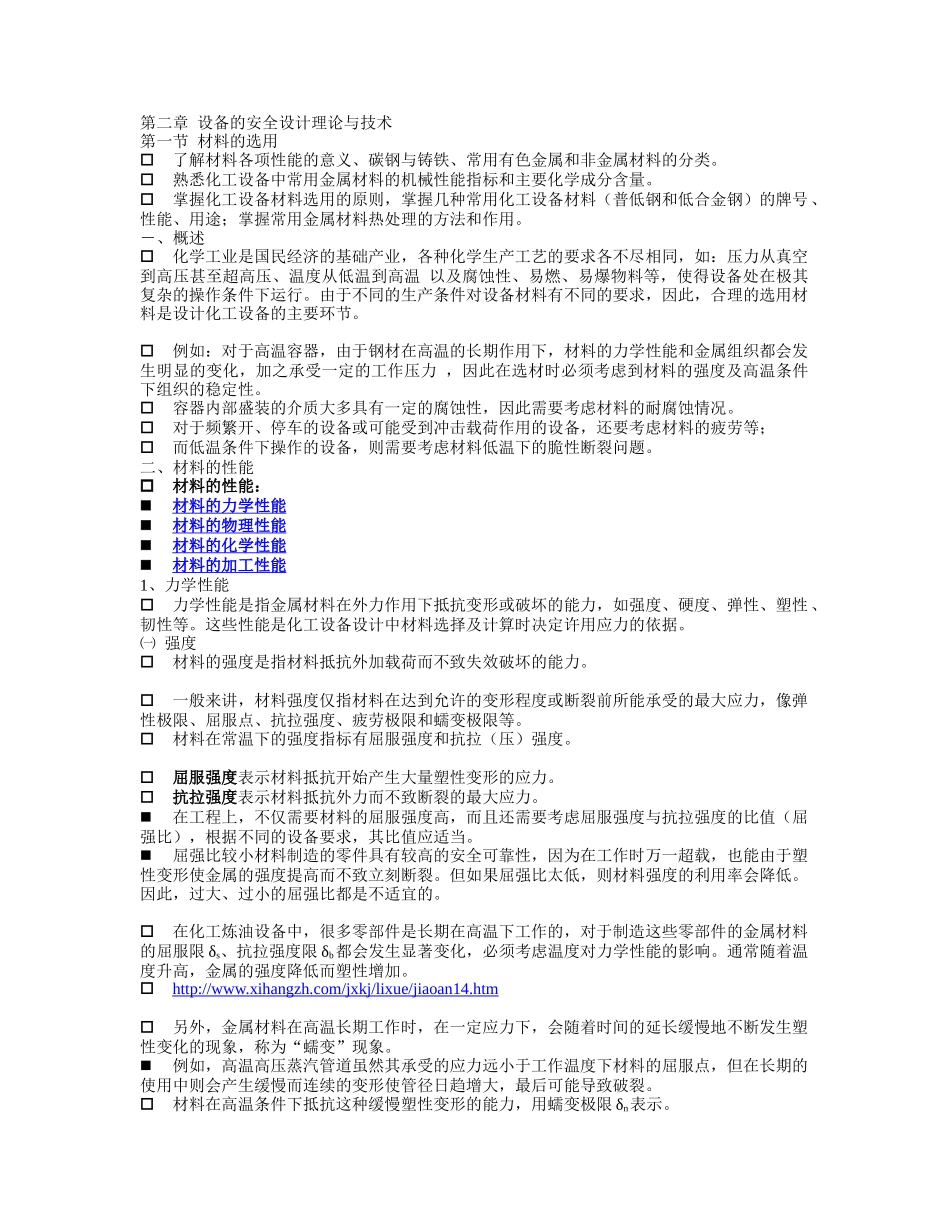

第二章设备的安全设计理论与技术第一节材料的选用了解材料各项性能的意义、碳钢与铸铁、常用有色金属和非金属材料的分类。熟悉化工设备中常用金属材料的机械性能指标和主要化学成分含量。掌握化工设备材料选用的原则，掌握几种常用化工设备材料（普低钢和低合金钢）的牌号、性能、用途；掌握常用金属材料热处理的方法和作用。－、概述化学工业是国民经济的基础产业，各种化学生产工艺的要求各不尽相同，如：压力从真空到高压甚至超高压、温度从低温到高温以及腐蚀性、易燃、易爆物料等，使得设备处在极其复杂的操作条件下运行。由于不同的生产条件对设备材料有不同的要求，因此，合理的选用材料是设计化工设备的主要环节。例如：对于高温容器，由于钢材在高温的长期作用下，材料的力学性能和金属组织都会发生明显的变化，加之承受一定的工作压力，因此在选材时必须考虑到材料的强度及高温条件下组织的稳定性。容器内部盛装的介质大多具有一定的腐蚀性，因此需要考虑材料的耐腐蚀情况。对于频繁开、停车的设备或可能受到冲击载荷作用的设备，还要考虑材料的疲劳等；而低温条件下操作的设备，则需要考虑材料低温下的脆性断裂问题。二、材料的性能材料的性能：材料的力学性能材料的物理性能材料的化学性能材料的加工性能1、力学性能力学性能是指金属材料在外力作用下抵抗变形或破坏的能力，如强度、硬度、弹性、塑性、韧性等。这些性能是化工设备设计中材料选择及计算时决定许用应力的依据。㈠强度材料的强度是指材料抵抗外加载荷而不致失效破坏的能力。一般来讲，材料强度仅指材料在达到允许的变形程度或断裂前所能承受的最大应力，像弹性极限、屈服点、抗拉强度、疲劳极限和蠕变极限等。材料在常温下的强度指标有屈服强度和抗拉（压）强度。屈服强度表示材料抵抗开始产生大量塑性变形的应力。抗拉强度表示材料抵抗外力而不致断裂的最大应力。在工程上，不仅需要材料的屈服强度高，而且还需要考虑屈服强度与抗拉强度的比值（屈强比），根据不同的设备要求，其比值应适当。屈强比较小材料制造的零件具有较高的安全可靠性，因为在工作时万一超载，也能由于塑性变形使金属的强度提高而不致立刻断裂。但如果屈强比太低，则材料强度的利用率会降低。因此，过大、过小的屈强比都是不适宜的。在化工炼油设备中，很多零部件是长期在高温下工作的，对于制造这些零部件的金属材料的屈服限δs、抗拉强度限δb都会发生显著变化，必须考虑温度对力学性能的影响。通常随着温度升高，金属的强度降低而塑性增加。http://www.xihangzh.com/jxkj/lixue/jiaoan14.htm另外，金属材料在高温长期工作时，在一定应力下，会随着时间的延长缓慢地不断发生塑性变化的现象，称为“蠕变”现象。例如，高温高压蒸汽管道虽然其承受的应力远小于工作温度下材料的屈服点，但在长期的使用中则会产生缓慢而连续的变形使管径日趋增大，最后可能导致破裂。材料在高温条件下抵抗这种缓慢塑性变形的能力，用蠕变极限δn表示。蠕变极限是指试样在一定温度下和在规定的持续时间内，产生的蠕变变形量（总的或残余的）或第Ⅱ阶段的蠕变速度等于某规定值时的最大应力。对于长期承受交变应力作用的金属材料，还有考虑“疲劳破坏”。所谓“疲劳破坏”是指金属材料在小于屈服强度极限的循环载荷长期作用下发生破坏的现象。疲劳断裂与静载荷下断裂不同，无论在静载荷下显示脆性或韧性的材料，在疲劳断裂时，都不产生明显的塑性变形，断裂是突然发生的，因此具有很大的危险性，常常造成严重的事故。㈡硬度硬度是指固体材料对外界物体机械作用（如压陷、刻划）的局部抵抗能力。它是由采用不同的试验方法来表征不同的抗力。硬度不是金属独立的基本性能，而是反映材料弹性、强度与塑性等的综合性能指标。在工程技术中应用最多的是压入硬度，常用的指标有布氏硬度(HB)、洛氏硬度(HRC、HRB)和维氏硬度(HV)等。所得到的硬度值的大小实质上是表示金属表面抵抗压入物体(钢球或锥体)所引起局部塑性变形的抗力大小。一般情况下，硬度高的材料强度高，耐磨性能较好，而切削...
