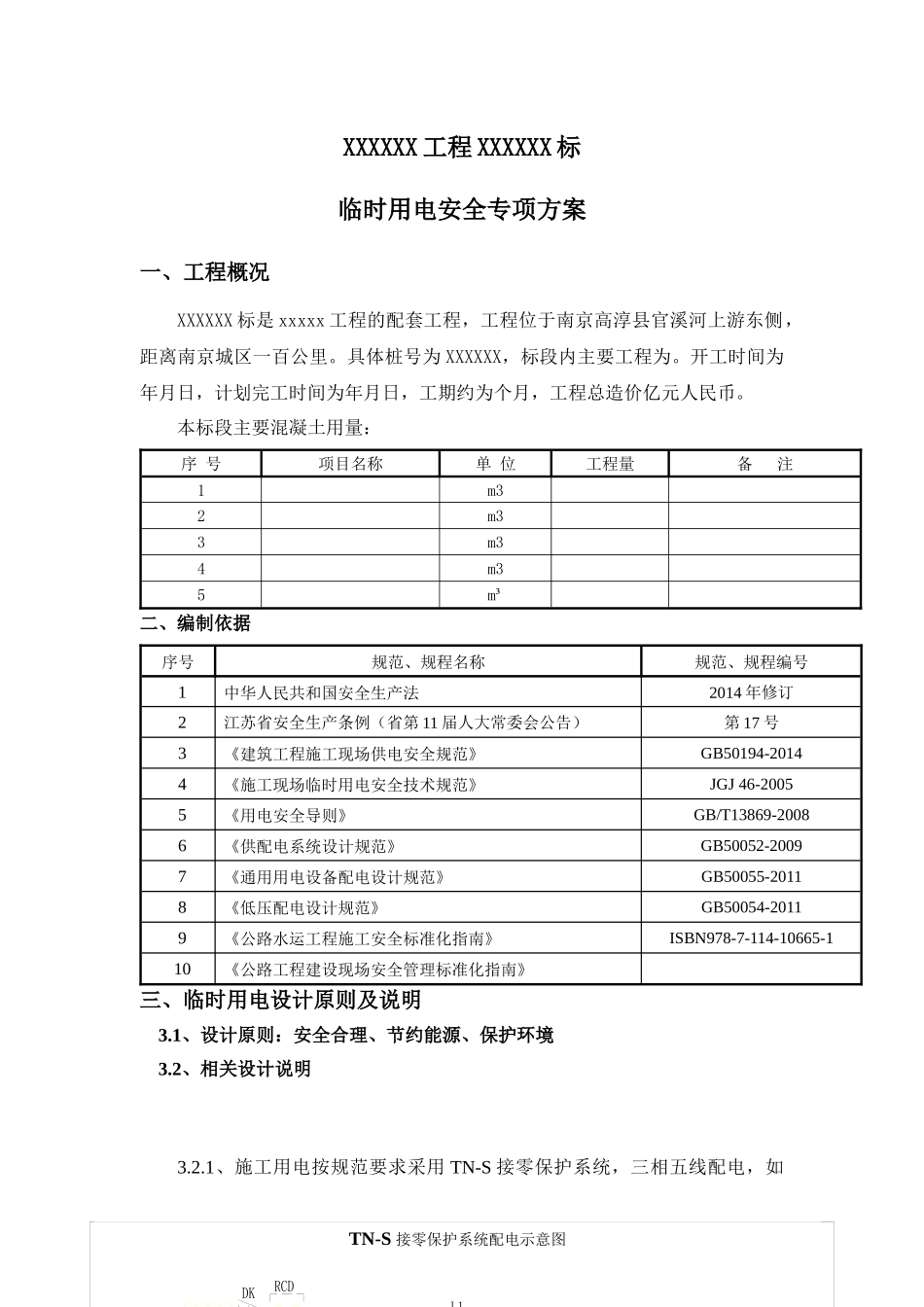

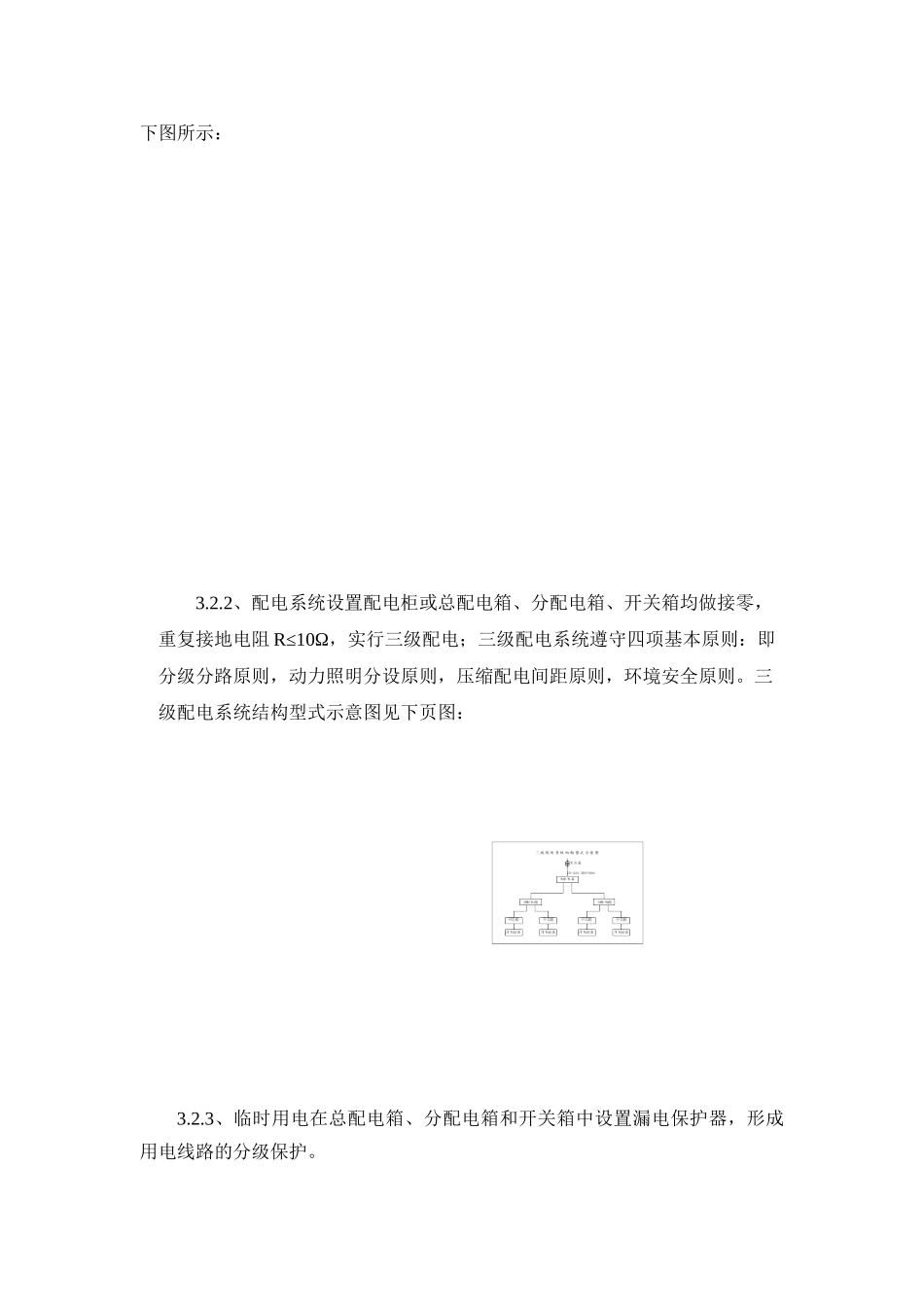

2专用变电器供电时TN-S系统结构示意图1232DKRCDPEL2L3L1NTN-S接零保护系统配电示意图XXXXXX工程XXXXXX标临时用电安全专项方案一、工程概况XXXXXX标是xxxxx工程的配套工程，工程位于南京高淳县官溪河上游东侧，距离南京城区一百公里。具体桩号为XXXXXX，标段内主要工程为。开工时间为年月日，计划完工时间为年月日，工期约为个月，工程总造价亿元人民币。本标段主要混凝土用量：序号项目名称单位工程量备注1m32m33m34m35m³二、编制依据序号规范、规程名称规范、规程编号1中华人民共和国安全生产法2014年修订2江苏省安全生产条例（省第11届人大常委会公告）第17号3《建筑工程施工现场供电安全规范》GB50194-20144《施工现场临时用电安全技术规范》JGJ46-20055《用电安全导则》GB/T13869-20086《供配电系统设计规范》GB50052-20097《通用用电设备配电设计规范》GB50055-20118《低压配电设计规范》GB50054-20119《公路水运工程施工安全标准化指南》ISBN978-7-114-10665-110《公路工程建设现场安全管理标准化指南》三、临时用电设计原则及说明3.1、设计原则：安全合理、节约能源、保护环境3.2、相关设计说明3.2.1、施工用电按规范要求采用TN-S接零保护系统，三相五线配电，如下图所示：3.2.2、配电系统设置配电柜或总配电箱、分配电箱、开关箱均做接零，重复接地电阻R≤10Ω，实行三级配电；三级配电系统遵守四项基本原则：即分级分路原则，动力照明分设原则，压缩配电间距原则，环境安全原则。三级配电系统结构型式示意图见下页图：3.2.3、临时用电在总配电箱、分配电箱和开关箱中设置漏电保护器，形成用电线路的分级保护。漏电保护器安装在总配电箱、分配电箱和开关箱靠近负荷的一侧，即用电线路先经过闸刀电源开关，再到漏电保护器；漏电保护器应满足以下要求：开关箱中漏电保护器的额定漏电动作电流≤30mA，额定漏电动作时间≤0.1s；总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s；漏电保护器应动作灵敏，不得出现不动作或者误动作的现象。3.2.4、现场施工用电的设备较多，设备之间的容量相差较大，为简化计算，按需要系数法计算，需要系数法是估算值。3.2.5、通过正确计算，合理分布负荷，使三相均衡。四、现场勘测及供电特点分析4.1、本工程所在施工现场范围内无各种埋地管线。4.2、用电设备负荷的流动性、季节性、时间性强、负荷布局分散且不均等、线路长，电压损耗较大。4.3、外电从当地电网接入500KV高压，分别进入箱变，项目部根据工程变更前实际情况将箱变放置在桩号为xxxxx处老防洪大堤堤顶，停工一年多后因设计变更，导致结构物和征地发生变化，项目部根据现有情况不得不将搅拌楼从xxxxx处移至xxxxx处，而整体箱变未移，并在新的搅拌楼位置设置新的箱变，从原有位置用240平铝芯线连接到新的搅拌楼位置，沿线电缆线采用架空和埋设相结合（见电缆线架空埋设示意图）。此处电缆线分两次施工架设，第一次沿老大堤迎水面架设，2015年汛期前转移到新建大堤背水侧。4.4、现场布局见临时用电平面图所示。五、配电设计5.1、根据施工现场用电设备布置情况，各部位主要采用地埋导线敷设方式(或采用同负荷架线的形式)，布置位置及线路走向参见现场平面布置图。5.2、本工程搅拌楼、预制场、钢筋加工场、PCC管桩以及灌注桩共用1台500箱式变压器，施工现场根据现场用电情况配备满足用电要求的发电机组，距离圩局较近的施工区可与圩局协调，就近使用圩局电源。生活区、试验室、办公区与施工区域分离，配电采用当地服装厂电源，可以满足上述用电需求。2014年底因发生土方滑移现象，施工中取消了锚地段混凝土施工，因此灌注桩和钢筋加工场已不再建设，同时PCC管桩已施工完成，2015年暂不施工混凝土结构，所有现场施工以土方为主，其配电房以北段与外侧水域连接，不需要排水，北侧用电主要以搅拌楼生活用电为主，配电房南侧设一抽水点，按照用电要求布设。5.3、本工程设计采用放射式和树干式配电方式。5.4、施工现场主要用电机械设备表：机具名称型号电压额定功率(kW)数量累计（kw）砼搅拌站1...
