abfkbp合金结构钢的热处理工艺VIP免费

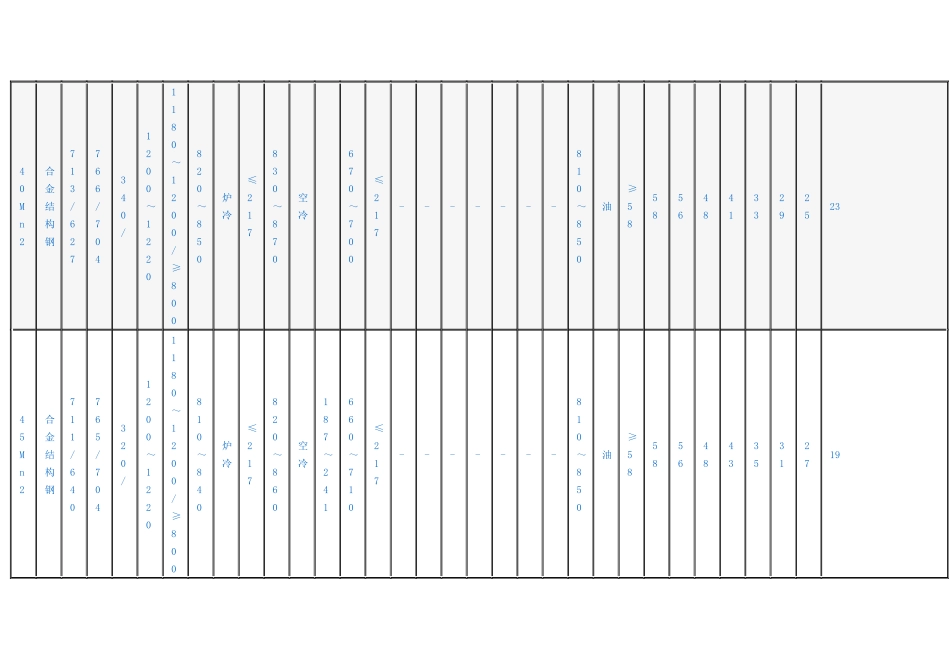

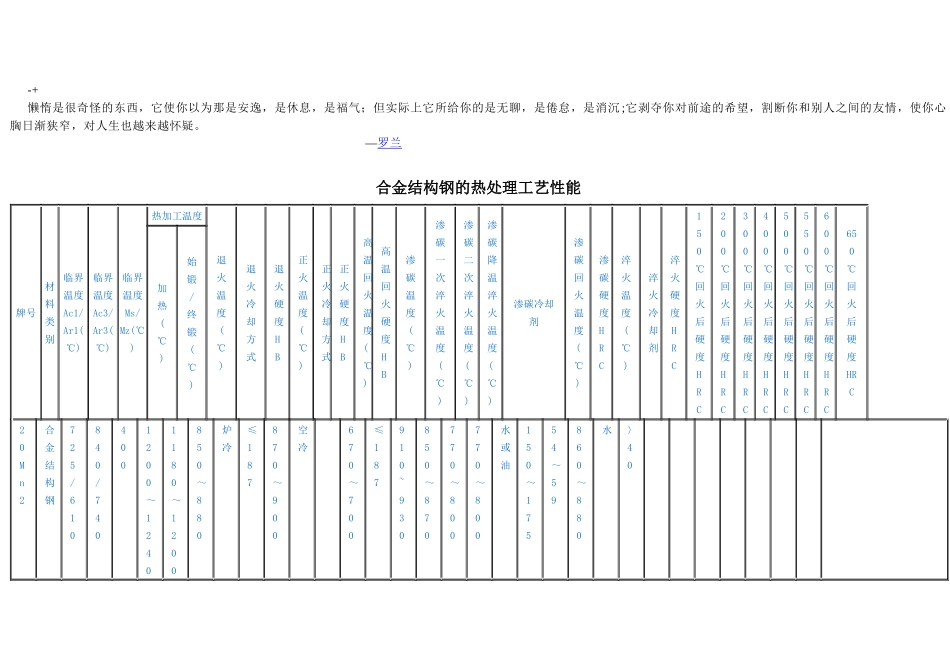

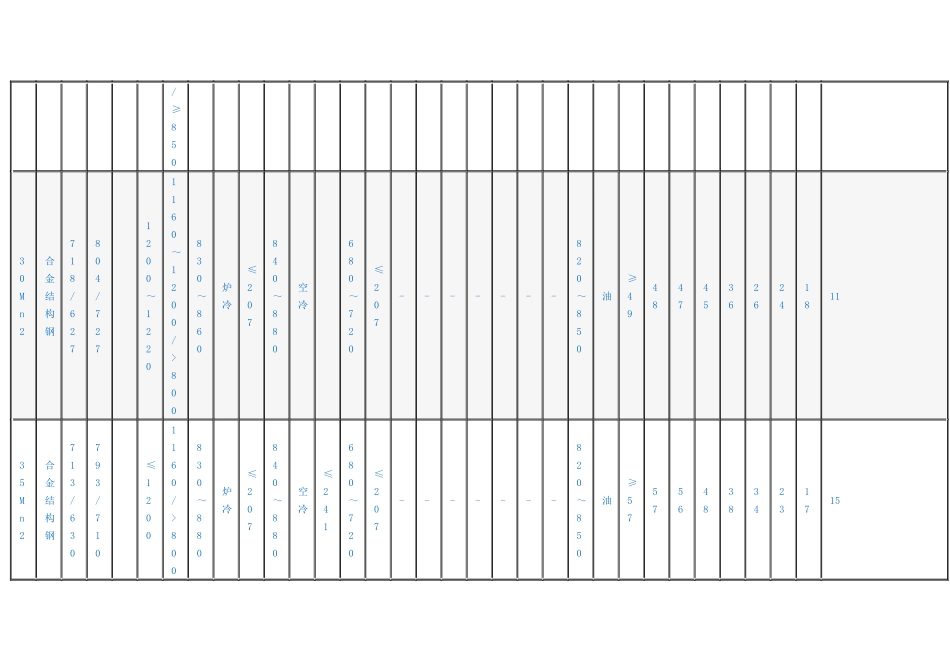

-+懒惰是很奇怪的东西，它使你以为那是安逸，是休息，是福气；但实际上它所给你的是无聊，是倦怠，是消沉;它剥夺你对前途的希望，割断你和别人之间的友情，使你心胸日渐狭窄，对人生也越来越怀疑。—罗兰合金结构钢的热处理工艺性能牌号材料类别临界温度Ac1/Ar1(℃)临界温度Ac3/Ar3(℃)临界温度Ms/Mz(℃)热加工温度退火温度(℃)退火冷却方式退火硬度HB正火温度(℃)正火冷却方式正火硬度HB高温回火温度(℃)高温回火硬度HB渗碳温度(℃)渗碳一次淬火温度(℃)渗碳二次淬火温度(℃)渗碳降温淬火温度(℃)渗碳冷却剂渗碳回火温度(℃)渗碳硬度HRC淬火温度(℃)淬火冷却剂淬火硬度HRC150℃回火后硬度HRC200℃回火后硬度HRC300℃回火后硬度HRC400℃回火后硬度HRC500℃回火后硬度HRC550℃回火后硬度HRC600℃回火后硬度HRC650℃回火后硬度HRC加热(℃)始锻/终锻(℃)20Mn2合金结构钢725/610840/7404001200～12401180～1200850～880炉冷≤187870～900空冷670～700≤187910~930850～870770～800770～800水或油150～17554～59860～880水〉40/≥85030Mn2合金结构钢718/627804/7271200～12201160～1200/>800830～860炉冷≤207840～880空冷680～720≤207-------820～850油≥49484745362624181135Mn2合金结构钢713/630793/710≤12001160/>800830～880炉冷≤207840～880空冷≤241680～720≤207-------820～850油≥57575648383423171540Mn2合金结构钢713/627766/704340/1200～12201180～1200/≥800820～850炉冷≤217830～870空冷670～700≤217-------810～850油≥58585648413329252345Mn2合金结构钢711/640765/704320/1200～12201180～1200/≥800810～840炉冷≤217820～860空冷187～241660～710≤217-------810～850油≥58585648433531271950Mn2合金结构钢710/596760/68012001180～1200/>800810～840炉冷≤229820～860空冷206～241670～710≤229-------810～840油≥58585649443531272020MnV合金结构钢715/630825/75012001100～1200/≥850670～700炉冷≤187880～900空冷≤207670～700≤187930880油180～20056～60880油30Mn2MoW合金结构钢720/845/330/1150～11801120～1150/≥850670炉冷≤269880～920空冷300～350650～680≤269-------860～900油≥4627SiMn合金结构钢750/880/750355/1200/800850～870炉冷≤217930空冷≤229680≤217-------900～920油≥52525045423328242035SiMn合金结构钢750/64830/330/12201200/>850～87炉冷≤229880～92空冷680～72≤229-------880～90油≥5555534940312723205850000042SiMn合金结构钢765/645820/11801150/≥800830～850炉冷≤229860～890空冷≤244680～720≤229-------840～900油≥55555047453530272220SiMn2MoV合金结构钢830/740877/816312/1200～12401100～1200/≥850710±20炉冷≤269920～950空冷690～730≤269890～920油或水≥4525合金838731121168堆冷≤292空冷68≤288油或≥42020SiMn2MoV结构钢0/7407/8162/00～124000～1200/≥8500～700550～9500～700550～910水60~250℃≥450~250℃≥4537SiMn2MoV合金结构钢729/823/314/1180～1200/850870炉冷269880～900空冷650------850～870油或水564440332440B合金结730790115840炉冷≤20850空冷660≤20-------840盐水或484030282522构钢/690/7270/≥850～8707～900～6807～860油45B合金结构钢725/690770/7201150/800780～800炉冷≤217840～890空冷680～720≤217-------840～870盐水或油50423734312950B合金结构钢725/670755/719253/1020～1120/>800800～820炉冷≤207880～950空冷HRC≥20680～720≤207-------840～860油52~58565548413128252040MnB合金结构钢730/650780/70012001150/850820～860炉冷≤207860～920空冷≤229650～680≤229-------820～860油≥55555448383129282745MnB合金结构钢727/780/1120～11401050～1120/≥850820～910炉冷≤217840～900空冷≤229680～700≤217-------840～860油≥55545244383431262320Mn2B合金结构钢730/61853/731160～11100～1880～90空冷≤183680±20≤187920~93860～88780～80油20056～62860～88油≥46464541403835312236200160/≥8500000020MnMoB合金结构钢740/690850/7501150～12001...
