水电部分安全专项方案VIP免费

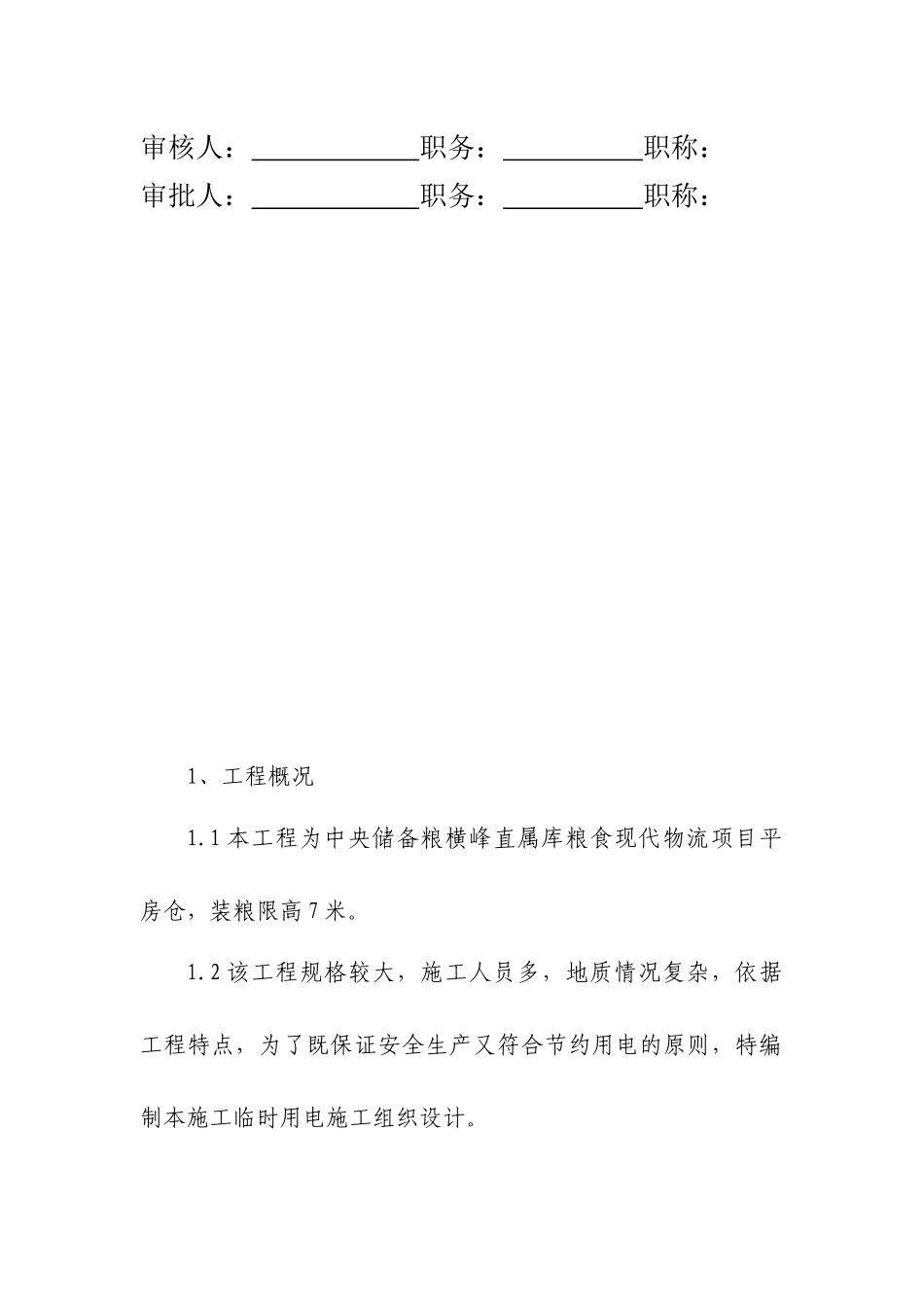

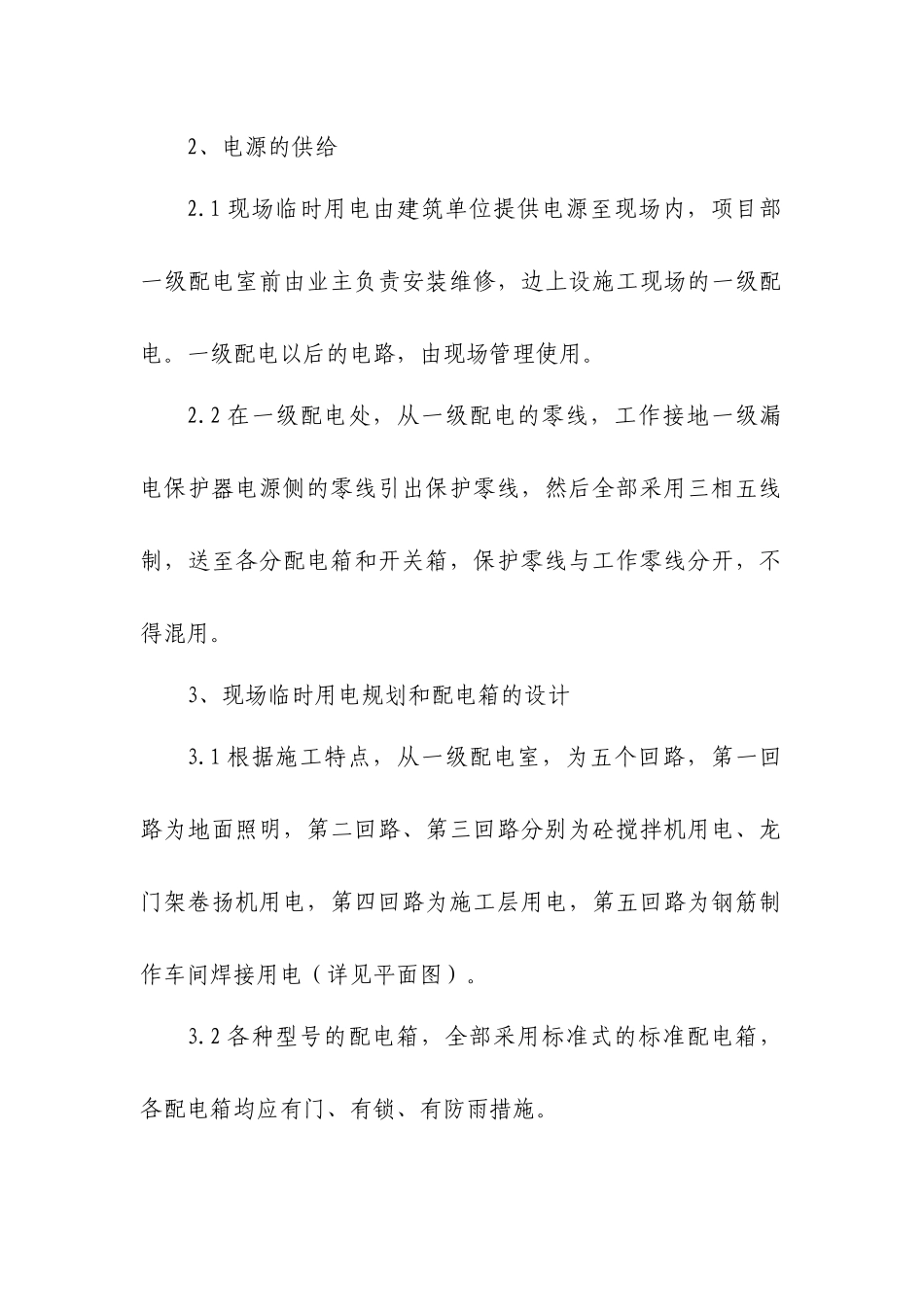

中央储备粮横峰直属库粮食现代物流项目临时施工用电施工专项方案江西建工第三建筑有限责任公司审批页编制人：职务：职称：审核人：职务：职称：审批人：职务：职称：1、工程概况1.1本工程为中央储备粮横峰直属库粮食现代物流项目平房仓，装粮限高7米。1.2该工程规格较大，施工人员多，地质情况复杂，依据工程特点，为了既保证安全生产又符合节约用电的原则，特编制本施工临时用电施工组织设计。2、电源的供给2.1现场临时用电由建筑单位提供电源至现场内，项目部一级配电室前由业主负责安装维修，边上设施工现场的一级配电。一级配电以后的电路，由现场管理使用。2.2在一级配电处，从一级配电的零线，工作接地一级漏电保护器电源侧的零线引出保护零线，然后全部采用三相五线制，送至各分配电箱和开关箱，保护零线与工作零线分开，不得混用。3、现场临时用电规划和配电箱的设计3.1根据施工特点，从一级配电室，为五个回路，第一回路为地面照明，第二回路、第三回路分别为砼搅拌机用电、龙门架卷扬机用电，第四回路为施工层用电，第五回路为钢筋制作车间焊接用电（详见平面图）。3.2各种型号的配电箱，全部采用标准式的标准配电箱，各配电箱均应有门、有锁、有防雨措施。3.3总配电室内设电表，总控制开关，总漏电保护器，各种电气，都得满足2/3A以上工作电流的要求。3.4总漏电保护器的额定漏电动作电流应≤100mA，额漏电作时间应≤0.1s，各开关箱的漏电保护品，额定漏电动作电流应≤30mA，额定漏电动作时间应≤0.1s，使之具有分级分段的保护功能。3.5在总配电室内，安装重复接地，其余各种线路，必须做重复接地三处以上，接地电阻值不得大于10Ω。4.施工机械表：（见下页）机械名称数量（台）单机功率（KW）合计（KW）JK1.5提升卷扬机41111JZB350型砼搅27.57.5拌机JS500型砼搅拌机124.7524.75200L砂浆搅拌机24.44.4钢筋切断机17.57.5钢筋弯曲机12.22.2钢筋调直机133电焊机21428MJ109型木工圆锯236插入式振动器21.12.2平板振动器21.12.2合计：74照明用电按10%考虑。共计：81.4KW根据用电量选择第五回路计算如下：1）按机械强度选择在各种不同敷设方式下，导线按机械强度所允许的最小截面查《建筑施工手册》及《施工现场临时用电安全技术规范》为4mm2。2）按允许电流选择导线必须能承受负载电流长时间通过所引起的温升。I=K·P[31/2·U·cosφ]K=1P=28KWU=380cosφ=0.75I=K·P[31/2·U·cosφ]=1×28×1000÷（1.732×380×0.75）=56.7A3）按允许电压降选择导线上引起的电压降必须在一定限度之内。导线截面可用下式计算：S=ΣP·L÷（c·ε）·%P=28L=30mc=77ε=3S=ΣP·L÷（c·ε）·%=28×30÷(77×3)=3.6mm25、电线线路的设计导线的选择5.1根据上述计算查塑料铜芯电线明设在绝缘支柱上持续允许电流表，选用10mm2塑料铜芯电线，I=75A，可满足66A工作电流使用要求。因配电线路距电源较近，可不考虑路损耗和电压，五个回路二、三级配电均采用10mm2塑料铜芯电线送电。5.2总配电至各二级配电箱，全部采用三相五线制架零线路供电，设专用电杆上装设横柱，绝缘子。架叁线路的挡距≤30m，线间距30cm，距地面垂直距需4.2m。5.3架零线路及至施工层的架子零线，相序应按面向负载，从左至右，按照A、N（0）、B、C、PE线的相序排列。6、施工现场临时用电安全技术措施及防火措施。6.1本施工现场所有用电设备及供电线路，全部采用TN-S接零保护系统。保护零线从一级配电室的零线、工作按地线或第一级漏电保护器电源侧的零线引出。6.2总配电的总控制开关，总漏电保护器等电气设备，都必须满足工作电流的要求,配电间内应设砂垫层，并设置砂箱，配备相应数量的干粉灭火器。6.3专用保护零线必须单独敷设，不作它用，重复接地应地3处以上，不的进任何的开关，不的接熔断丝，在任何情况下都不得断开，一直接到各用电设备的金属外壳上。6.4架零线路应按照三向负荷，从左到右按照A、N（0）、B、C、PE线的相序排列，各接地体应做电气连接，接地体宜采用角钢，钢管或φ12以上的园钢，不得采用螺纹钢，接地线必须采用多股塑料铜芯线，不得采用铝导体做接地线。每组接地装置的按地电阻值应不大于10Ω。6.5严格执...
