喷漆车间喷漆工艺流程--wangxiaowangxiVIP免费

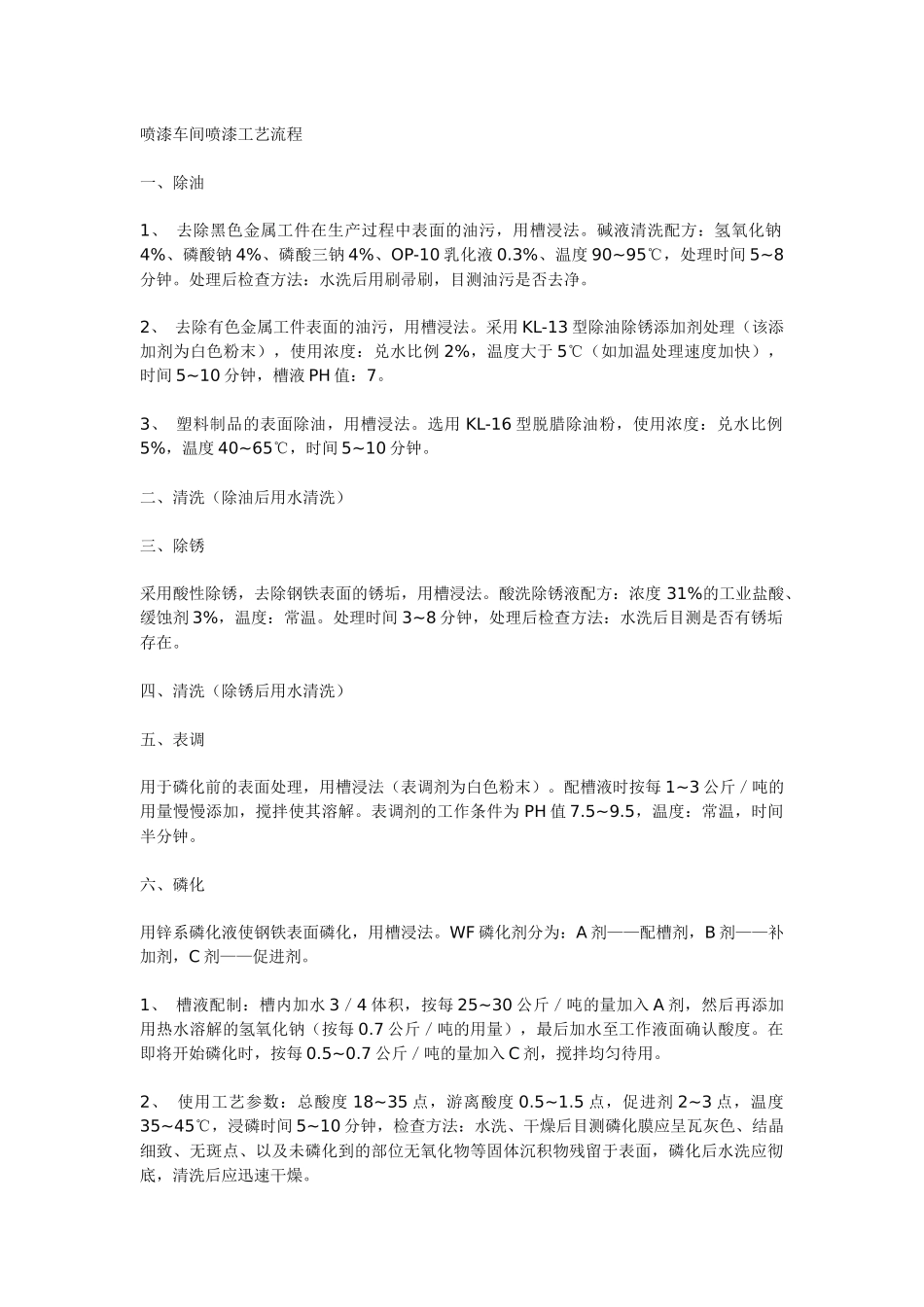

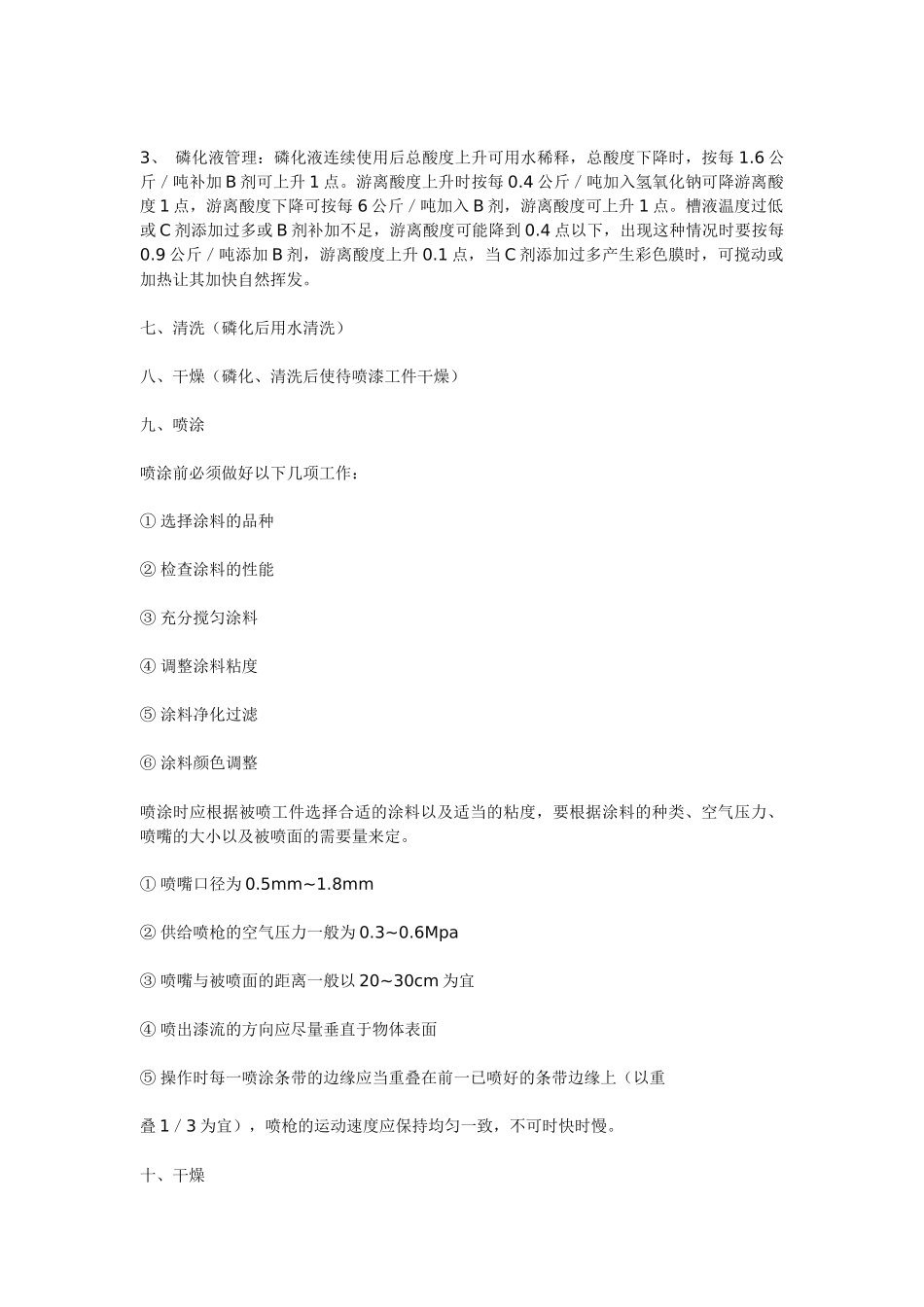

喷漆车间喷漆工艺流程一、除油1、去除黑色金属工件在生产过程中表面的油污，用槽浸法。碱液清洗配方：氢氧化钠4%、磷酸钠4%、磷酸三钠4%、OP-10乳化液0.3%、温度90~95℃，处理时间5~8分钟。处理后检查方法：水洗后用刷帚刷，目测油污是否去净。2、去除有色金属工件表面的油污，用槽浸法。采用KL-13型除油除锈添加剂处理（该添加剂为白色粉末），使用浓度：兑水比例2%，温度大于5℃（如加温处理速度加快），时间5~10分钟，槽液PH值：7。3、塑料制品的表面除油，用槽浸法。选用KL-16型脱腊除油粉，使用浓度：兑水比例5%，温度40~65℃，时间5~10分钟。二、清洗（除油后用水清洗）三、除锈采用酸性除锈，去除钢铁表面的锈垢，用槽浸法。酸洗除锈液配方：浓度31%的工业盐酸、缓蚀剂3%，温度：常温。处理时间3~8分钟，处理后检查方法：水洗后目测是否有锈垢存在。四、清洗（除锈后用水清洗）五、表调用于磷化前的表面处理，用槽浸法（表调剂为白色粉末）。配槽液时按每1~3公斤／吨的用量慢慢添加，搅拌使其溶解。表调剂的工作条件为PH值7.5~9.5，温度：常温，时间半分钟。六、磷化用锌系磷化液使钢铁表面磷化，用槽浸法。WF磷化剂分为：A剂——配槽剂，B剂——补加剂，C剂——促进剂。1、槽液配制：槽内加水3／4体积，按每25~30公斤／吨的量加入A剂，然后再添加用热水溶解的氢氧化钠（按每0.7公斤／吨的用量），最后加水至工作液面确认酸度。在即将开始磷化时，按每0.5~0.7公斤／吨的量加入C剂，搅拌均匀待用。2、使用工艺参数：总酸度18~35点，游离酸度0.5~1.5点，促进剂2~3点，温度35~45℃，浸磷时间5~10分钟，检查方法：水洗、干燥后目测磷化膜应呈瓦灰色、结晶细致、无斑点、以及未磷化到的部位无氧化物等固体沉积物残留于表面，磷化后水洗应彻底，清洗后应迅速干燥。3、磷化液管理：磷化液连续使用后总酸度上升可用水稀释，总酸度下降时，按每1.6公斤／吨补加B剂可上升1点。游离酸度上升时按每0.4公斤／吨加入氢氧化钠可降游离酸度1点，游离酸度下降可按每6公斤／吨加入B剂，游离酸度可上升1点。槽液温度过低或C剂添加过多或B剂补加不足，游离酸度可能降到0.4点以下，出现这种情况时要按每0.9公斤／吨添加B剂，游离酸度上升0.1点，当C剂添加过多产生彩色膜时，可搅动或加热让其加快自然挥发。七、清洗（磷化后用水清洗）八、干燥（磷化、清洗后使待喷漆工件干燥）九、喷涂喷涂前必须做好以下几项工作：①选择涂料的品种②检查涂料的性能③充分搅匀涂料④调整涂料粘度⑤涂料净化过滤⑥涂料颜色调整喷涂时应根据被喷工件选择合适的涂料以及适当的粘度，要根据涂料的种类、空气压力、喷嘴的大小以及被喷面的需要量来定。①喷嘴口径为0.5mm~1.8mm②供给喷枪的空气压力一般为0.3~0.6Mpa③喷嘴与被喷面的距离一般以20~30cm为宜④喷出漆流的方向应尽量垂直于物体表面⑤操作时每一喷涂条带的边缘应当重叠在前一已喷好的条带边缘上（以重叠1／3为宜），喷枪的运动速度应保持均匀一致，不可时快时慢。十、干燥1、一般ABS、PC等塑料自干漆烘烤温度为55~65℃，时间为30~35分钟。2、烘干聚合型涂料，如氨基漆、丙稀酸漆、环氧树脂漆等，一般烘烤温度为130~140℃，（丙烯酸漆需静止放上10分钟再进行烘烤）时间30~35分钟。十一、喷涂膜质量检查1、检查漆膜的干燥程度，目测或用刀片刮划检查漆膜的厚度。用三菱铅笔划试硬度，应在3H左右。2、检查漆膜的附着力，采用11号手术刀片进行划格试验。试验时，将刀片平面垂直于试验表面，用力均匀，进度平稳，纵横垂直切割4条划痕至底材表面，形成9个小方格，每个小方格的面积为1mm2，用刷帚沿方格阵两对角线方向轻轻地往返5次，观察漆膜的脱落情况。非破坏性的附着力测定方法：可用压敏胶的胶带，将它胶粘在漆膜表面，然后用手拉开以检查其附着力。3、检查涂层的颜色、光泽和表面状态。颜色和光泽目测应符合标准要求，用测光仪测定光泽。检查漆面应无沾附砂料或灰尘，光色是否均匀，无皱纹、气泡、裂痕、胶皮、流挂斑点、针孔、渗色或缩孔现象。喷漆车间喷漆工艺流程一、除油1、去除黑色金属工件在生产过程中表面的油污，用槽浸法。碱液清洗配方：氢氧化钠4...
