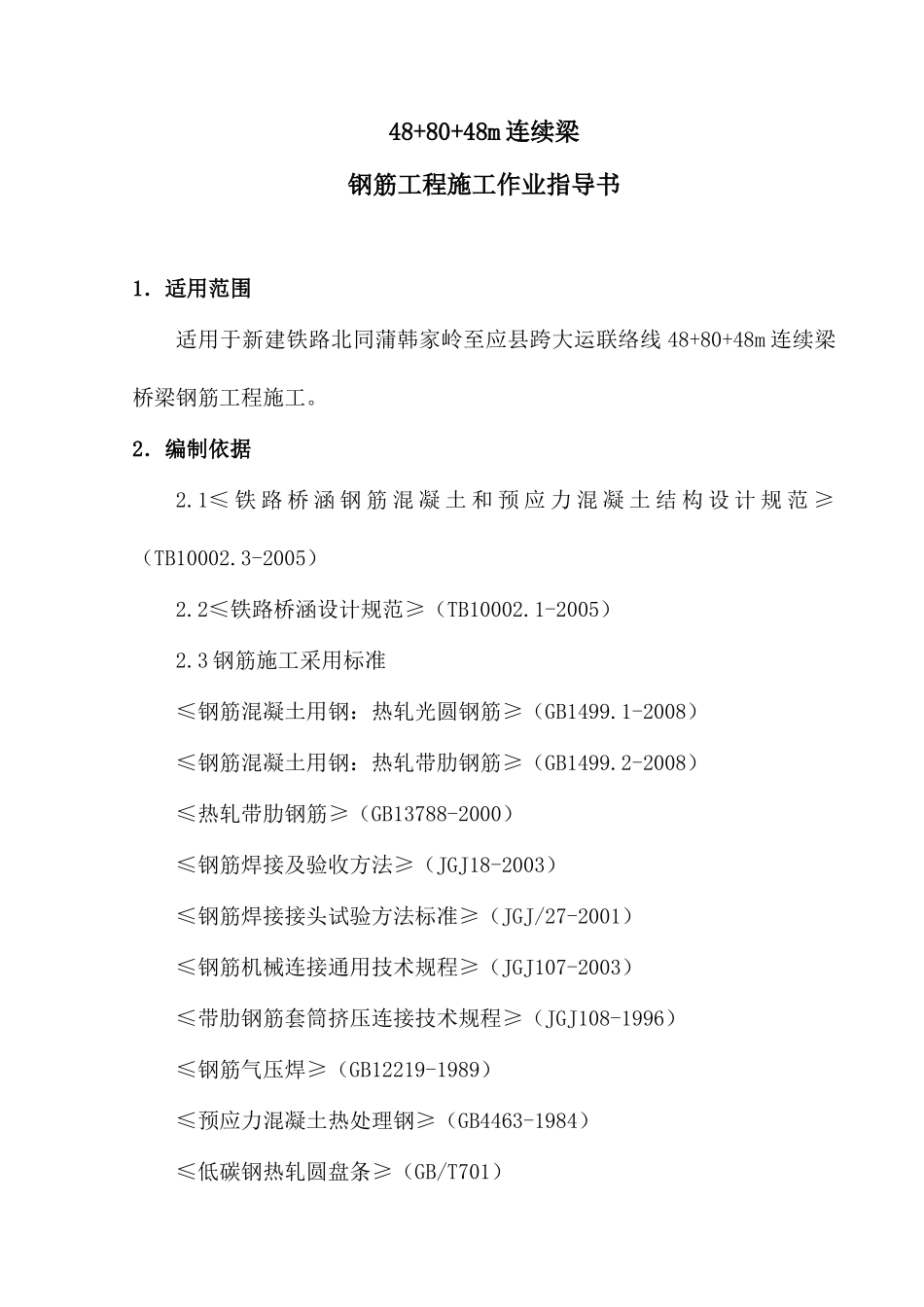

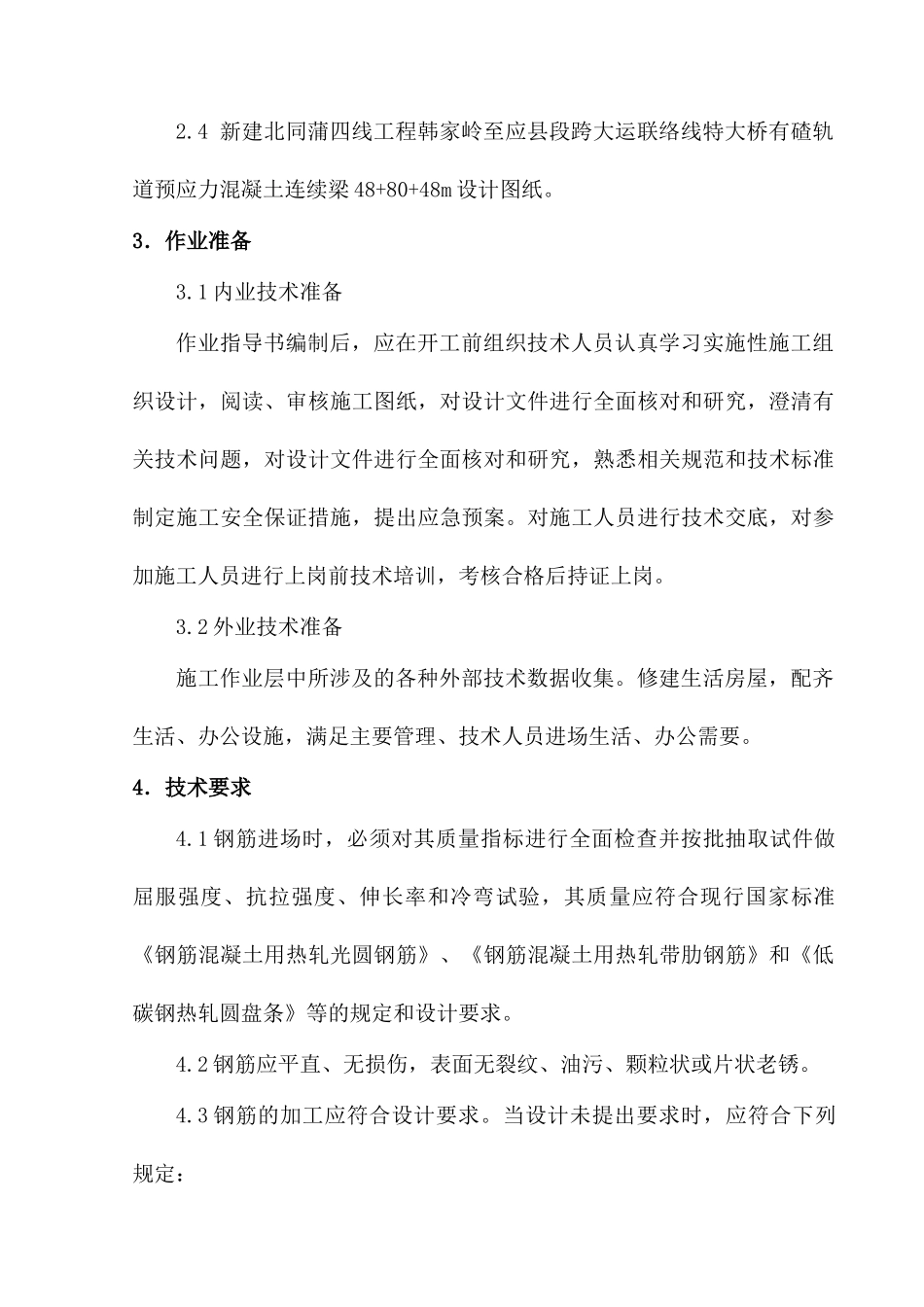

48+80+48m连续梁钢筋工程施工作业指导书1．适用范围适用于新建铁路北同蒲韩家岭至应县跨大运联络线48+80+48m连续梁桥梁钢筋工程施工。2．编制依据2.1≤铁路桥涵钢筋混凝土和预应力混凝土结构设计规范≥（TB10002.3-2005）2.2≤铁路桥涵设计规范≥（TB10002.1-2005）2.3钢筋施工采用标准≤钢筋混凝土用钢：热轧光圆钢筋≥（GB1499.1-2008）≤钢筋混凝土用钢：热轧带肋钢筋≥（GB1499.2-2008）≤热轧带肋钢筋≥（GB13788-2000）≤钢筋焊接及验收方法≥（JGJ18-2003）≤钢筋焊接接头试验方法标准≥（JGJ/27-2001）≤钢筋机械连接通用技术规程≥（JGJ107-2003）≤带肋钢筋套筒挤压连接技术规程≥（JGJ108-1996）≤钢筋气压焊≥（GB12219-1989）≤预应力混凝土热处理钢≥（GB4463-1984）≤低碳钢热轧圆盘条≥（GB/T701）2.4新建北同蒲四线工程韩家岭至应县段跨大运联络线特大桥有碴轨道预应力混凝土连续梁48+80+48m设计图纸。3．作业准备3.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，对设计文件进行全面核对和研究，澄清有关技术问题，对设计文件进行全面核对和研究，熟悉相关规范和技术标准制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。4．技术要求4.1钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》、《钢筋混凝土用热轧带肋钢筋》和《低碳钢热轧圆盘条》等的规定和设计要求。4.2钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。4.3钢筋的加工应符合设计要求。当设计未提出要求时，应符合下列规定：（1）受拉热轧光圆钢筋的末端应做180°弯钩，其弯曲直径d不得小于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段（图3.1-1）。（2）受拉热轧光圆和带肋钢筋的末端，当设计要求采用直角形弯钩时，其弯曲直径d不得小于钢筋直径的5倍，钩端应留有不小于钢筋直径3倍的直线段（图3.1-2）。（3）弯起钢筋应弯成平滑的曲线，其弯曲半径不得小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋)（图3.1-3）。（4）用低碳钢热轧圆盘条制成的箍筋，其末端应做不小于90°的弯钩，有抗震等特殊要求的结构应做135°或180°的弯钩（图3.1-4）；弯钩的弯曲直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍；弯钩端直线段的长度，一般结构不得小于箍筋直径的5倍，有抗震等特殊要求的结构，不得小于箍筋直径的10倍。图3.1-1图3.1-2图3.1-3图3.1-45．施工程序与工艺流程5.1施工程序5.1.1.钢筋加工施工程序为：钢筋进场→钢筋加工机械调试→钢筋调直→钢筋下料→钢筋弯制→存储。5.1.2.钢筋闪光对焊施工程序为：班前安全检查→钢筋下料→接头处理→布置接头→试焊→正式施焊→外观检查→取样检验。5.1.3.钢筋电弧焊施工程序为：班前安全检查→钢筋下料→接头处理→布置接头→试焊→正式施焊→外观检查→取样检验。5.1.4.钢筋绑扎施工程序为：钢筋下料→接头布置→弯钩加工→搭接绑扎→外观检查。5.2工艺流程（见下页）6．施工要求6.1施工准备施工前需结合设计文件对钢筋种类和数量进行核对，钢筋种类及技术条件应符合相应规范和设计要求。钢筋加工前必须对钢筋原材进行取样检验；施工现场应做好“四通一平”，规划好钢筋加工场地，场地应平整硬化。钢筋加工机械进场后应进行调试并进行机械报验。工艺流程图6.2施工工艺6.2.1钢筋进场验收钢筋加工前必须对钢筋原材按同牌号、同炉罐号、同规格、同交货状态以及交货数量进行取样检验（每批钢筋不能超过60t）。6.2.2钢筋加工机械调试钢筋加工前需对钢筋弯曲机、切断机、调直机、电焊机、对焊机等进行调试，对有故障的机械应进行维修或调换。6.2.3钢筋下料钢筋下料根据设计图纸提供的配筋图，绘制出各种规格钢筋的单根钢筋简图，并加以编号，然后分别...
