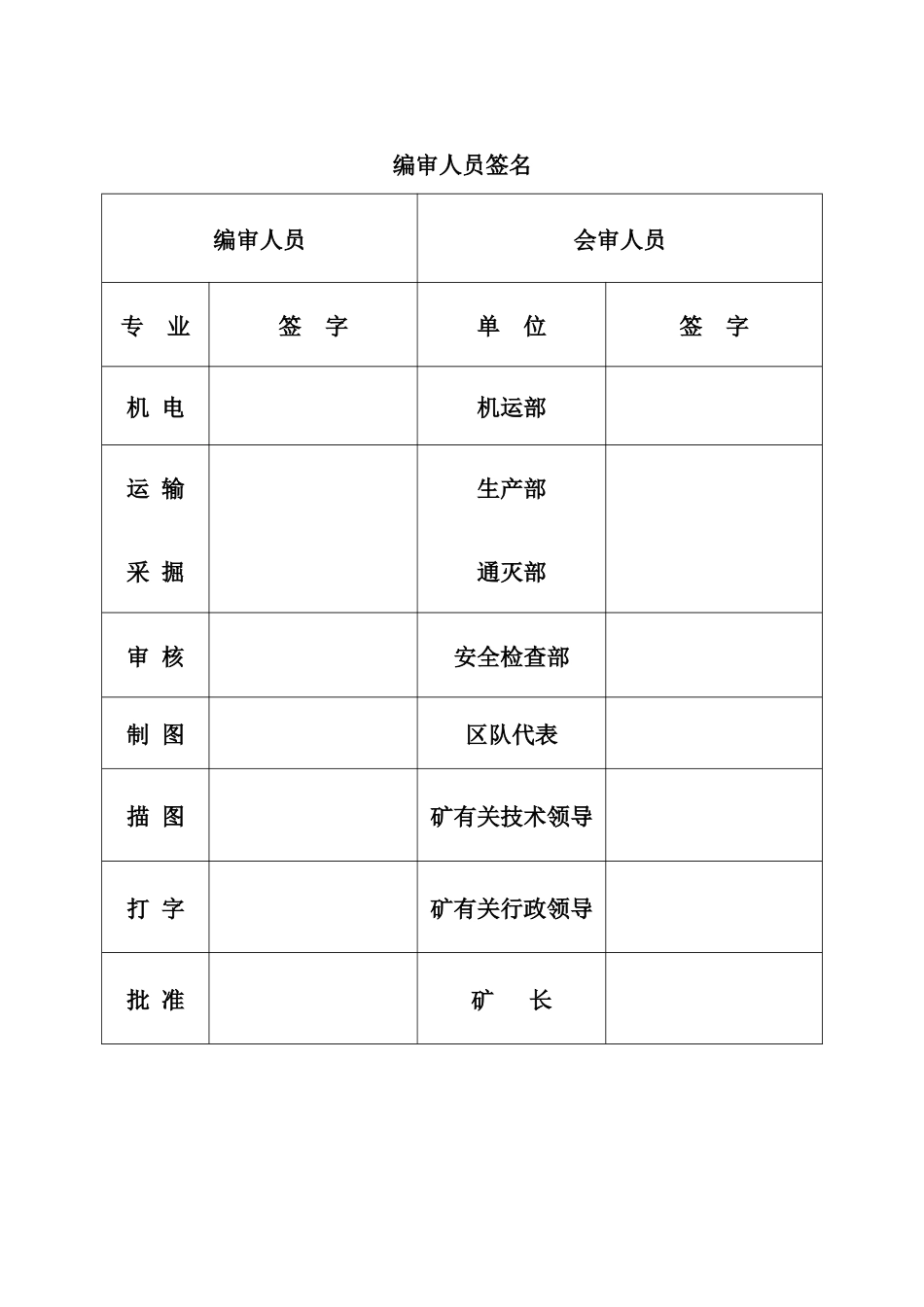

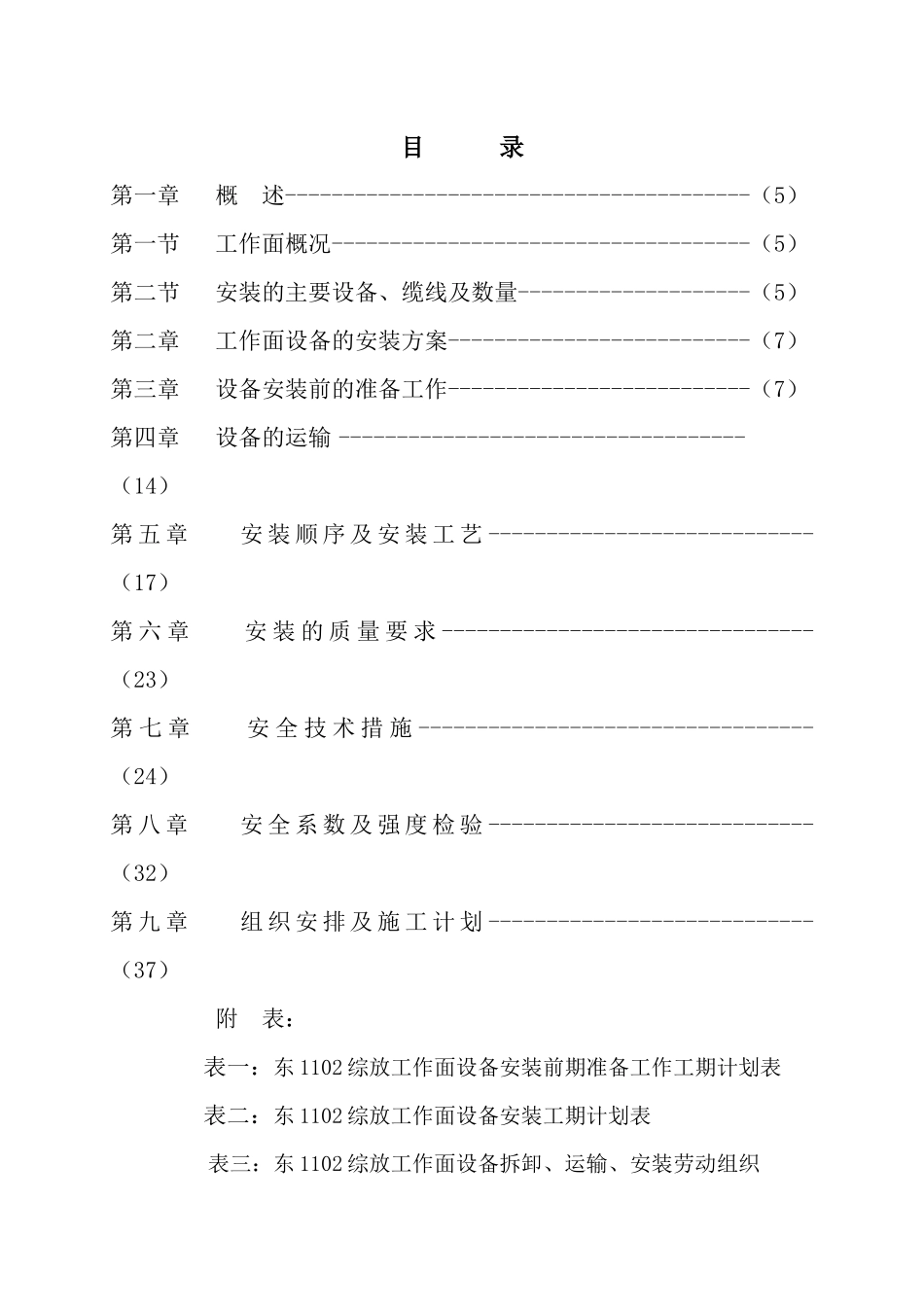

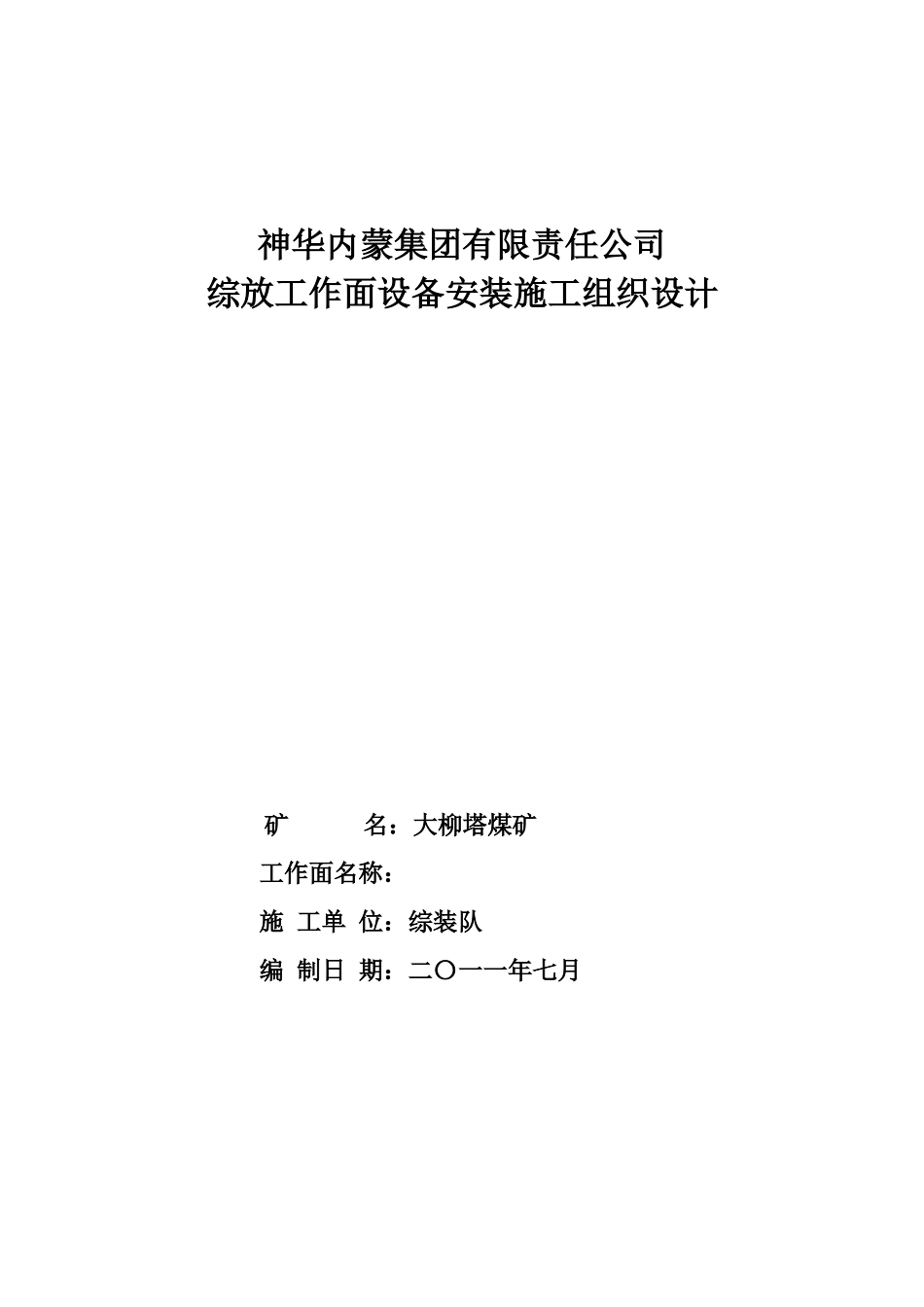

神华内蒙集团有限责任公司综放工作面设备安装施工组织设计矿名：大柳塔煤矿工作面名称：施工单位：综装队编制日期：二〇一一年七月编审人员签名编审人员会审人员专业签字单位签字机电机运部运输生产部采掘通灭部审核安全检查部制图区队代表描图矿有关技术领导打字矿有关行政领导批准矿长目录第一章概述----------------------------------------（5）第一节工作面概况------------------------------------（5）第二节安装的主要设备、缆线及数量--------------------（5）第二章工作面设备的安装方案--------------------------（7）第三章设备安装前的准备工作--------------------------（7）第四章设备的运输-----------------------------------（14）第五章安装顺序及安装工艺----------------------------（17）第六章安装的质量要求--------------------------------（23）第七章安全技术措施----------------------------------（24）第八章安全系数及强度检验----------------------------（32）第九章组织安排及施工计划----------------------------（37）附表：表一：东1102综放工作面设备安装前期准备工作工期计划表表二：东1102综放工作面设备安装工期计划表表三：东1102综放工作面设备拆卸、运输、安装劳动组织表四：东1102综放工作面设备安装所需材料、配件计划表表五：东1102综放工作面设备、电缆配置表表六：东1102综放工作面安装所需设备检修及机加计划表附图：图一：东1102综放工作面设备安装绞车布置示意图图二：东1102综放工作面设备安装运输线路系统示意图图三：东1102综放工作面安装基本支架运输方向示意图图四：东1102综放工作面两道、切眼铺设轨道及甩车场示意图图五：东1102综放工作面支架转向示意图图六：东运输大巷组装硐室安装起吊梁施工示意图图七：东1102综放工作面机道SQ-80型无极绳绞车安装示意图图八：东1102综放工作面回风SQ-120型无极绳绞车安装示意图图九：东1102综放工作面机道、回风起吊点锚索施工示意图图十：东运输大巷组装硐室铺设轨道及甩车场示意图图十一：东1102综放工作面设备安装供电系统图图十二：东1102综放工作面供电系统图第一章概述第一节工作面概况东1102工作面是东一采区第一个回采工作面。工作面设计可采走向长920m，倾斜长135m，煤层倾角为0°~25°，沿走向西段煤层倾角大，东段煤层倾角小，切眼煤层倾角为近水平。工作面煤层总厚度5~39.88m，平均厚度26.2m；有益厚度5~38.31m，平均厚度23.12m；可采厚度5~36.69m,平均厚度15.4m。工业储量为265.9万吨，回采率85%，可采储量226万吨。工作面煤层沿走向东段较厚,西段较薄；沿倾向东段向南逐渐增厚，西段变化不大。切眼初次安装ZF4800/16/28型基本架83副，随着工作面的推采，切眼长度将逐步增长，要逐步增加基本架，推至停采线时，最终工作面支架将增加到94副。工作面机道坡度平缓为±6°，回风巷为正坡度，最大坡度为14.5°。第二节安装的主要设备、缆线及数量东1102综放工作面设备及缆线配置表序名称型号单数量备注号位1中间架ZF4800/16/28副90生产初期安装83副，随着工作面推采长度增加，至回采结束增加到90副2过渡架ZFG5200/17/28副33端头架ZZFT12000/22/33副14采煤机MG250/600-QWD台15前部刮板机SGZ764/630台1长度131m6后部刮板机SGZ764/315台1长度131m7转载机SZZ764/200台1长度43m8破碎机PLM1OOO/110台19乳化液泵站BRW315/31.5套1两泵一箱10皮带机DSJ1000/80/660台1长度956m，卸载段加高加长11移动变电站KSGZY-1600/1140台112移动变电站KSGZY-800/1140台113干式变电站KBSG-500/0.69台114组合开关QJZ-4*315/1.14P台215组合开关HT6L1-400Z/1140台116真空软启动器QBR-400台1皮带机控制开关17真空启动器BQZ-80N台5潜水泵及皮带张紧绞车控制开关18真空启动器BQZ-200N台2无极绳绞车控制19真空启动器BQZ-120N台6绞车控制20真空馈电开关KBZ-500台321照明综保ZBZ-4.0台322煤电钻综保ZBZ-4.0台123潜水泵台4机道回风24绞车台8安装用13台生产时用8台，其中JSDB-19T慢绞2台；JSDB-25T慢绞1台；JM-14T慢绞1台；JH-8T慢绞1台；SQ-80无极绳绞车1台；SQ-120无极绳绞车1台；JD-11.4KW绞...
