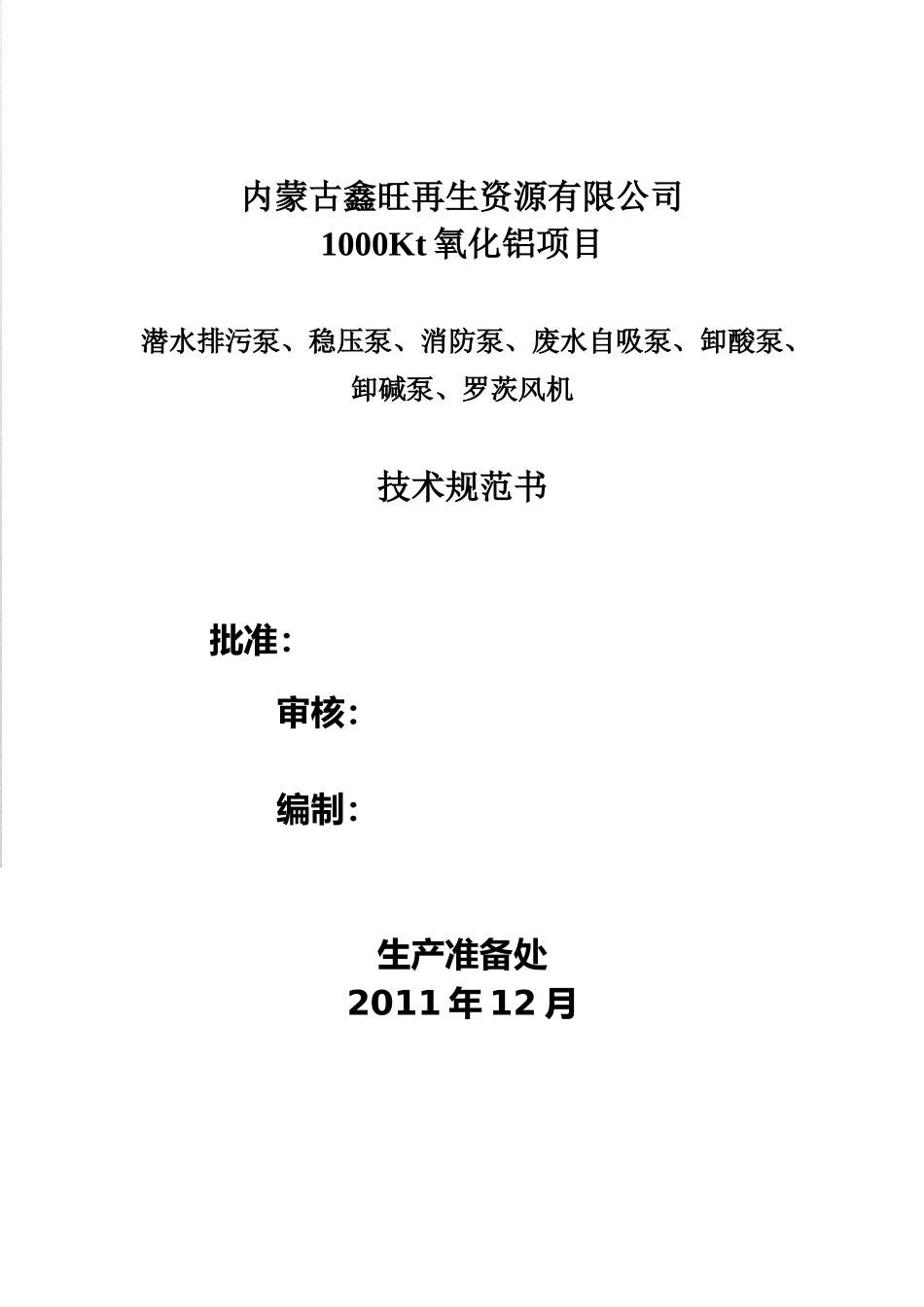

内蒙古鑫旺再生资源有限公司1000Kt氧化铝项目潜水排污泵、稳压泵、消防泵、废水自吸泵、卸酸泵、卸碱泵、罗茨风机技术规范书批准：审核：编制：生产准备处2011年12月1总则1.1本技术规范书仅限于内蒙鑫旺氧化铝工程除盐水站、水喷雾消防雾站潜水排污泵、稳压泵、消防泵、废水自吸泵、卸酸泵、卸碱泵、罗茨风机设备。它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术条件所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本技术条件书和有关现行工业标准的产品。1.3如果供方没有以书面方式对本技术条件的条文提出异议，那么需方将认为供方提供的产品完全符合本技术条件的要求。1.4在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，需方应遵守这个要求，具体款项内容由甲乙双方共同商定。1.5本技术条件所使用的标准，如与需方所执行的标准不一致时，按较高标准执行。如果本技术条件与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方应及时书面通知需方进行解决。1.6本技术条件为订货合同的附件，与合同正文具有同等效力。1.7只有需方有权修改本技术条件书。合同谈判将以本技术条件书为蓝本，并列入需方认可的技术偏差，修改后最终确定的技术协议将作为合同的一个附件，并与合同文件有相同的法律效力。双方共同签署的会议纪要、补充文件也与合同文件有相同的法律效力。1.8设备到货要求在2012年3月15日之前。2工作自然条件多年平均气温6.7℃极端最高气温40.2℃极端最低气温-34.5℃最大积雪深度380mm第13时湿球温度：21.6℃多年平均相对湿度52多年平均气压892.2kPa多年最高气压901.7hpa多年年平均降水量307.0mm多年年最大降水量506.4mm多年年最小降水量191.8mm一小时最大降雨量39.1mm年均主导风向及频率西风历年平均风速2.9m/s历年极大风速24m/s厂房零米海拔高度（黄海高程）1048m最大冻土深度：178cm地震烈度：Ⅷ度，0.3g3技术要求3.1设备性能及规格3.1.150WQ15-12-1.1潜水排污泵Q=15m3/hH=12mN=1.1KW3.1.2XB09/50-150D/3消防泵Q=40～50～60L/sH=0.939～0.9～0.829MPa附280S-4电动机N=75KWn=1480r/min3.1.3LDW4.8-8x12稳压泵Q=1.33L/sH=96m附Y132S1-2/5.5电动机N=5.5KWn=2950r/min3.1.4废水自吸泵Q=100t/hH=30mP=0.3MPa附电动机P=30KWn=1450r/min3.1.5卸酸泵Q=20m3P=0.2MPa附电动机P=5KWn=1450r/min3.1.6卸碱泵Q=20m3P=0.2MPa附电动机P=5KWn=1450r/min3.1.7罗茨风机（含本体压力表）Q=15～20L/minP=55KPa附电动机P=30KWn=1450r/min3.2设计制造标准GB/T5656-94《离心泵技术条件（Ⅱ类）》GB/T13007-91《离心泵效率》JB/T6880.1-93《泵用灰铸铁》JB/T6880.2-93《泵用铸件》JB4127-85《机械密封技术条件》JB/T4297-92《泵产品涂漆技术条件》JB/T6444-92《风机包装通用技术条件》JB/T6888-93《风机用铸铁件技术条件》GB10889-89《泵的振动测量与评价方法》GB10890-89《泵的噪音测量与评价方法》GB4942-86《电动机外壳防护等级》GB10068-89《旋转电动机振动测量方法及限制、振动限值》GB10069-89《旋转电动机噪音测量方法及限制、噪音限值》GB/T2888-1991《风机和罗茨鼓风机噪声测量方法》3.3供货范围（但不限于此）3.3.150WQ15-12-1.1潜水排污泵1台套（用于消防泵房集水池清洗放空用，平时置与泵房内）水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.2XB09/50-150D/3消防泵3台套（两用一备）水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.3LDW4.8-8x12稳压泵2台套（带吐出椎管，一用一备）水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.4废水自吸泵2台套水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.5卸酸泵1台套水泵及配套电机泵及电机公用底座泵组本体的密封水、冷却水管路泵和电机的联轴器和联轴器护罩3.3.6卸...
