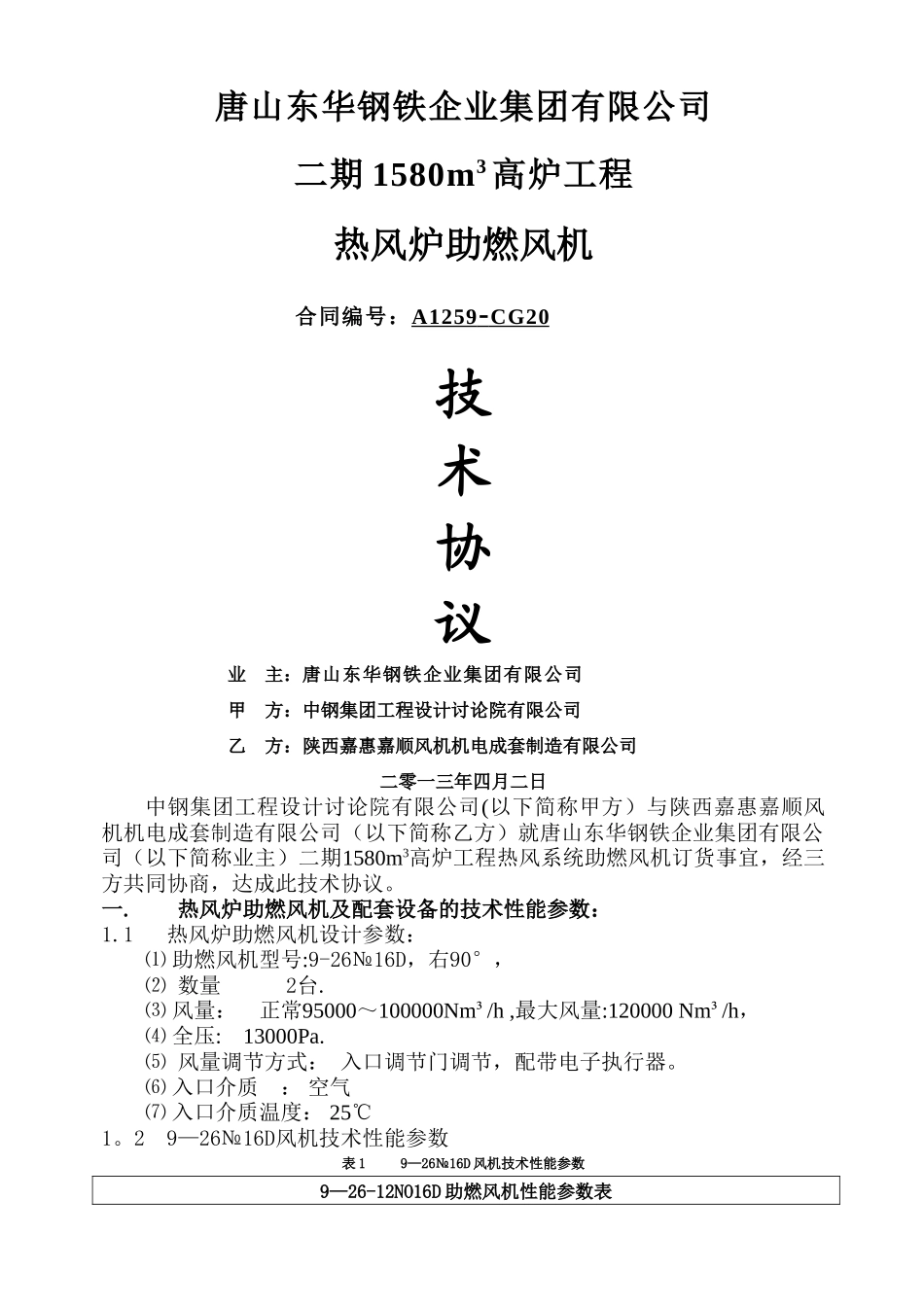

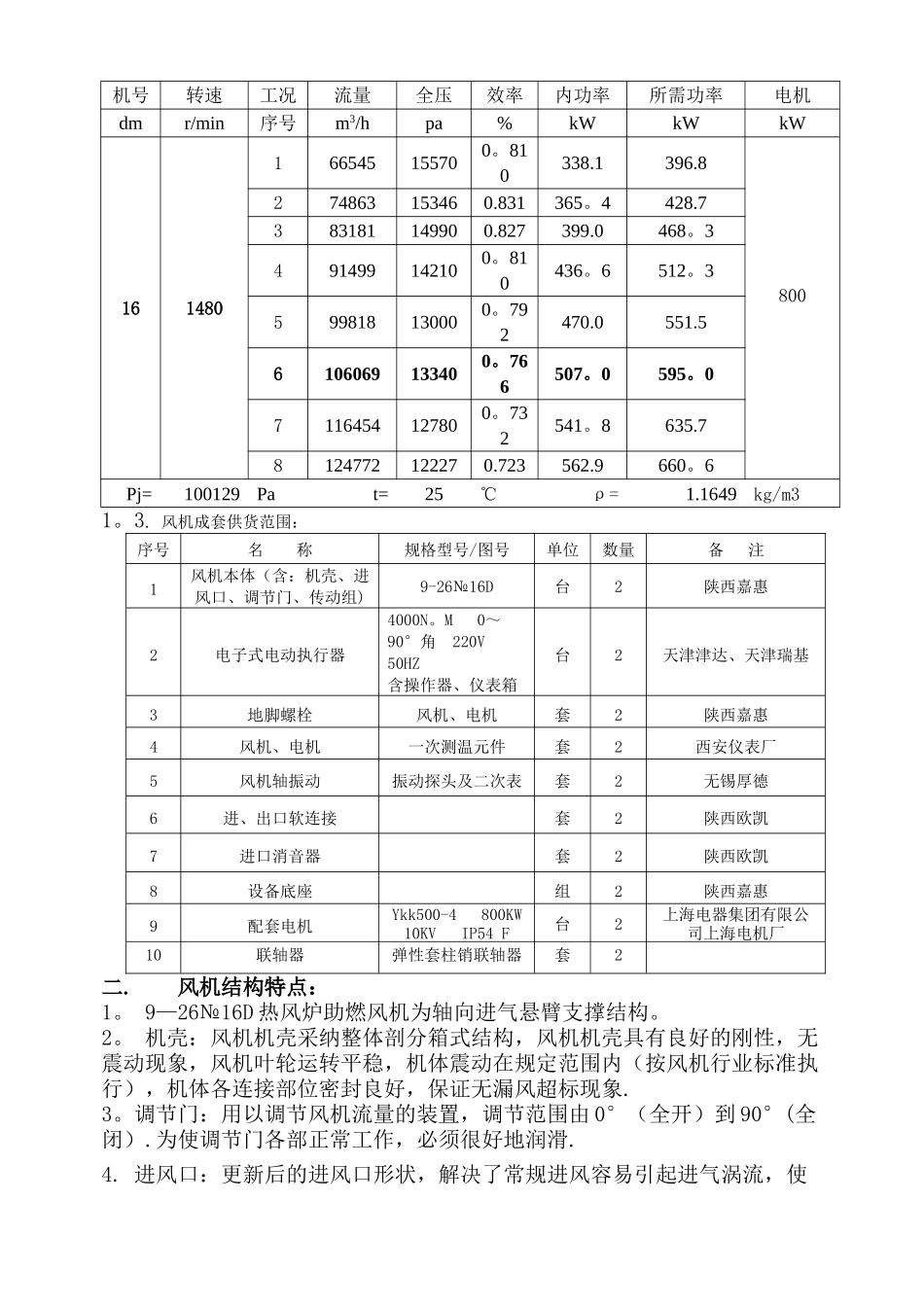

唐山东华钢铁企业集团有限公司二期 1580m3 高炉工程热风炉助燃风机合同编号：A1259 - CG20 技术协议业 主：唐山东华钢铁企业集团有限公司甲 方：中钢集团工程设计讨论院有限公司乙 方：陕西嘉惠嘉顺风机机电成套制造有限公司二零一三年四月二日中钢集团工程设计讨论院有限公司(以下简称甲方）与陕西嘉惠嘉顺风机机电成套制造有限公司（以下简称乙方）就唐山东华钢铁企业集团有限公司（以下简称业主）二期1580m3高炉工程热风系统助燃风机订货事宜，经三方共同协商，达成此技术协议。一. 热风炉助燃风机及配套设备的技术性能参数：1.1 热风炉助燃风机设计参数：⑴ 助燃风机型号:9-26№16D，右90°，⑵ 数量 2台.⑶ 风量： 正常95000～100000Nm³/h ,最大风量:120000 Nm³/h，⑷ 全压: 13000Pa.⑸ 风量调节方式： 入口调节门调节，配带电子执行器。⑹ 入口介质 ： 空气⑺ 入口介质温度： 25℃1。2 9—26№16D风机技术性能参数表 1 9—26№16D 风机技术性能参数9—26-12NO16D 助燃风机性能参数表机号转速工况流量全压效率内功率所需功率电机dmr/min序号m3/hpa%kWkWkW161480166545 15570 0。810 338.1 396.8 800274863 15346 0.831 365。4 428.7 383181 14990 0.827 399.0 468。3 491499 14210 0。810 436。6 512。3 599818 130000。792 470.0 551.5 610606913340 0。766 507。0 595。0 7116454 12780 0。732 541。8 635.7 8124772 12227 0.723 562.9 660。6 Pj=100129 Pat=25℃ ρ=1.1649kg/m31。3. 风机成套供货范围：序号名 称规格型号/图号单位数量备 注1风机本体（含：机壳、进风口、调节门、传动组)9-26№16D台2陕西嘉惠2电子式电动执行器4000N。M 0～90°角 220V 50HZ含操作器、仪表箱台2天津津达、天津瑞基3地脚螺栓风机、电机套2陕西嘉惠4风机、电机一次测温元件套2西安仪表厂5风机轴振动振动探头及二次表套2无锡厚德6进、出口软连接套2陕西欧凯7进口消音器套2陕西欧凯8设备底座组2陕西嘉惠9配套电机Ykk500-4 800KW10KV IP54 F台2上海电器集团有限公司上海电机厂10联轴器 弹性套柱销联轴器套2二. 风机结构特点：1。 9—26№16D 热风炉助燃风机为轴向进气悬臂支撑结构。2。 机壳：风机机壳采纳整体剖分箱式结构，风机机壳具有良好的刚性，无震动现象，风机叶轮运转平稳，机体震动在规定范围内（按风机行业标准执行），机体各连接部位密封良好，保证无漏...
