某四层职工宿舍楼设计建筑图结构图计算书全套资料3900平米设计和实现 土木工程管理专业

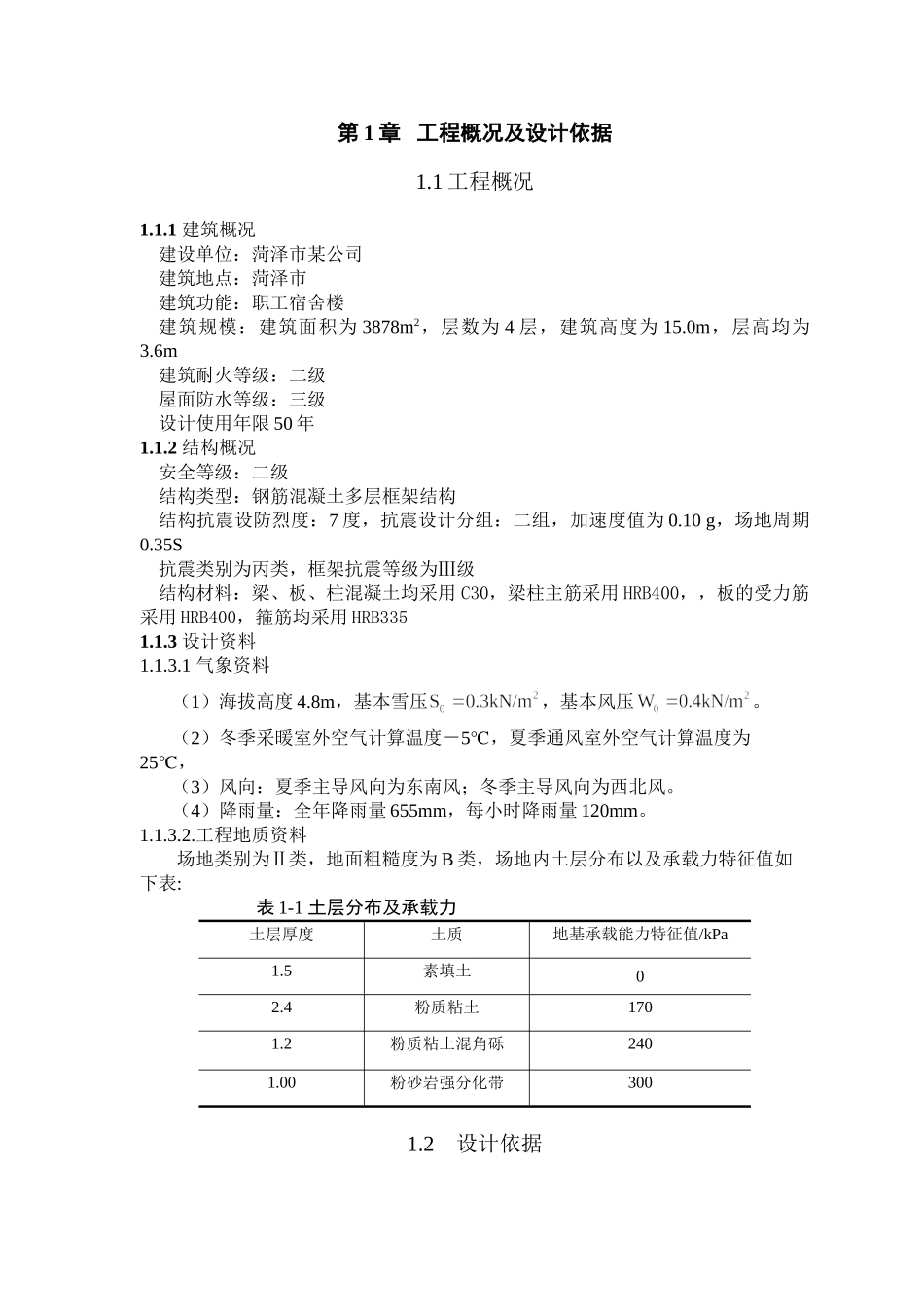

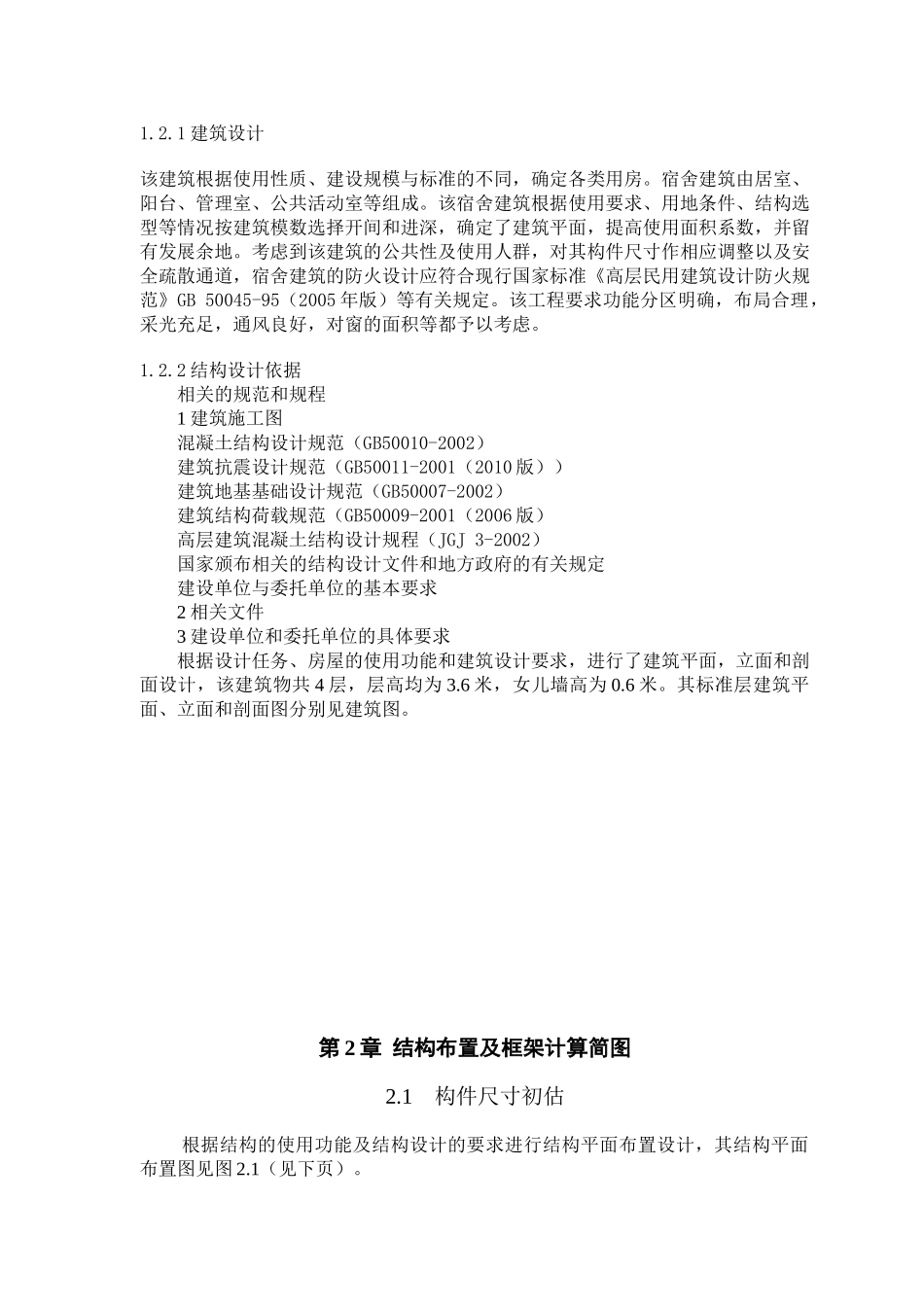

第 1 章 工程概况及设计依据1.1 工程概况1.1.1 建筑概况建设单位：菏泽市某公司建筑地点：菏泽市建筑功能：职工宿舍楼建筑规模：建筑面积为 3878m2，层数为 4 层，建筑高度为 15.0m，层高均为3.6m建筑耐火等级：二级屋面防水等级：三级设计使用年限 50 年1.1.2 结构概况安全等级：二级结构类型：钢筋混凝土多层框架结构结构抗震设防烈度：7 度，抗震设计分组：二组，加速度值为 0.10 g，场地周期0.35S抗震类别为丙类，框架抗震等级为Ⅲ级结构材料：梁、板、柱混凝土均采用 C30，梁柱主筋采用 HRB400，，板的受力筋采用 HRB400，箍筋均采用 HRB3351.1.3 设计资料1.1.3.1 气象资料（1）海拔高度 4.8m，基本雪压，基本风压。（2）冬季采暖室外空气计算温度－5℃，夏季通风室外空气计算温度为25℃，（3）风向：夏季主导风向为东南风；冬季主导风向为西北风。（4）降雨量：全年降雨量 655mm，每小时降雨量 120mm。1.1.3.2.工程地质资料场地类别为Ⅱ类，地面粗糙度为 B 类，场地内土层分布以及承载力特征值如下表: 表 1-1 土层分布及承载力 土层厚度土质地基承载能力特征值/kPa1.5素填土02.4粉质粘土1701.2粉质粘土混角砾2401.00粉砂岩强分化带3001.2 设计依据1.2.1 建筑设计该建筑根据使用性质、建设规模与标准的不同，确定各类用房。宿舍建筑由居室、阳台、管理室、公共活动室等组成。该宿舍建筑根据使用要求、用地条件、结构选型等情况按建筑模数选择开间和进深，确定了建筑平面，提高使用面积系数，并留有发展余地。考虑到该建筑的公共性及使用人群，对其构件尺寸作相应调整以及安全疏散通道，宿舍建筑的防火设计应符合现行国家标准《高层民用建筑设计防火规范》GB 50045-95（2005 年版）等有关规定。该工程要求功能分区明确，布局合理，采光充足，通风良好，对窗的面积等都予以考虑。1.2.2 结构设计依据相关的规范和规程1 建筑施工图混凝土结构设计规范（GB50010-2002）建筑抗震设计规范（GB50011-2001（2010 版））建筑地基基础设计规范（GB50007-2002）建筑结构荷载规范（GB50009-2001（2006 版）高层建筑混凝土结构设计规程（JGJ 3-2002）国家颁布相关的结构设计文件和地方政府的有关规定建设单位与委托单位的基本要求2 相关文件3 建设单位和委托单位的具体要求 根据设计任务、房屋的使用功能和建筑设计要求，进行了建筑平面，立面和剖面设计，该建筑物共 4 层，层高均为 3.6 米，女儿墙高为 0.6...
