某十层框架住宅楼建筑图结构设计和实现 土木工程管理专业

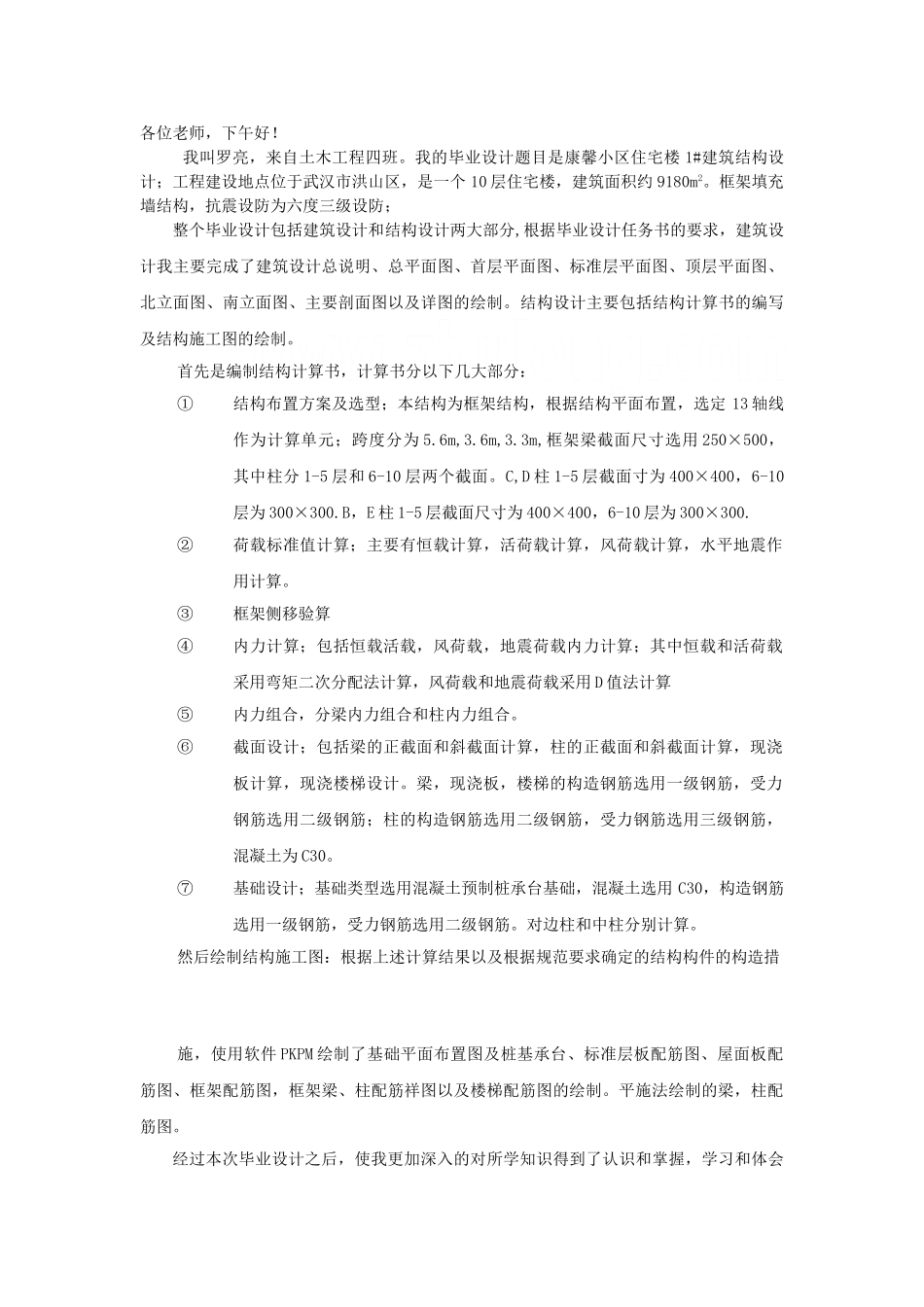

各位老师，下午好！ 我叫罗亮，来自土木工程四班。我的毕业设计题目是康馨小区住宅楼 1#建筑结构设计；工程建设地点位于武汉市洪山区，是一个 10 层住宅楼，建筑面积约 9180m2。框架填充墙结构，抗震设防为六度三级设防；整个毕业设计包括建筑设计和结构设计两大部分,根据毕业设计任务书的要求，建筑设计我主要完成了建筑设计总说明、总平面图、首层平面图、标准层平面图、顶层平面图、北立面图、南立面图、主要剖面图以及详图的绘制。结构设计主要包括结构计算书的编写及结构施工图的绘制。首先是编制结构计算书，计算书分以下几大部分：①结构布置方案及选型；本结构为框架结构，根据结构平面布置，选定 13 轴线作为计算单元；跨度分为 5.6m,3.6m,3.3m,框架梁截面尺寸选用 250×500，其中柱分 1-5 层和 6-10 层两个截面。C,D 柱 1-5 层截面寸为 400×400，6-10层为 300×300.B，E 柱 1-5 层截面尺寸为 400×400，6-10 层为 300×300.②荷载标准值计算；主要有恒载计算，活荷载计算，风荷载计算，水平地震作用计算。③框架侧移验算④内力计算；包括恒载活载，风荷载，地震荷载内力计算；其中恒载和活荷载采用弯矩二次分配法计算，风荷载和地震荷载采用 D 值法计算⑤内力组合，分梁内力组合和柱内力组合。⑥截面设计；包括梁的正截面和斜截面计算，柱的正截面和斜截面计算，现浇板计算，现浇楼梯设计。梁，现浇板，楼梯的构造钢筋选用一级钢筋，受力钢筋选用二级钢筋；柱的构造钢筋选用二级钢筋，受力钢筋选用三级钢筋，混凝土为 C30。⑦基础设计；基础类型选用混凝土预制桩承台基础，混凝土选用 C30，构造钢筋选用一级钢筋，受力钢筋选用二级钢筋。对边柱和中柱分别计算。然后绘制结构施工图：根据上述计算结果以及根据规范要求确定的结构构件的构造措施，使用软件 PKPM 绘制了基础平面布置图及桩基承台、标准层板配筋图、屋面板配筋图、框架配筋图，框架梁、柱配筋祥图以及楼梯配筋图的绘制。平施法绘制的梁，柱配筋图。经过本次毕业设计之后，使我更加深入的对所学知识得到了认识和掌握，学习和体会到了建筑结构设计的基本技能和思想。与此同时，也增强了我以理论知识为基础，广泛的搜索相关各种资料、查询有关规范，从而得到解决实际工程问题方法的能力。
