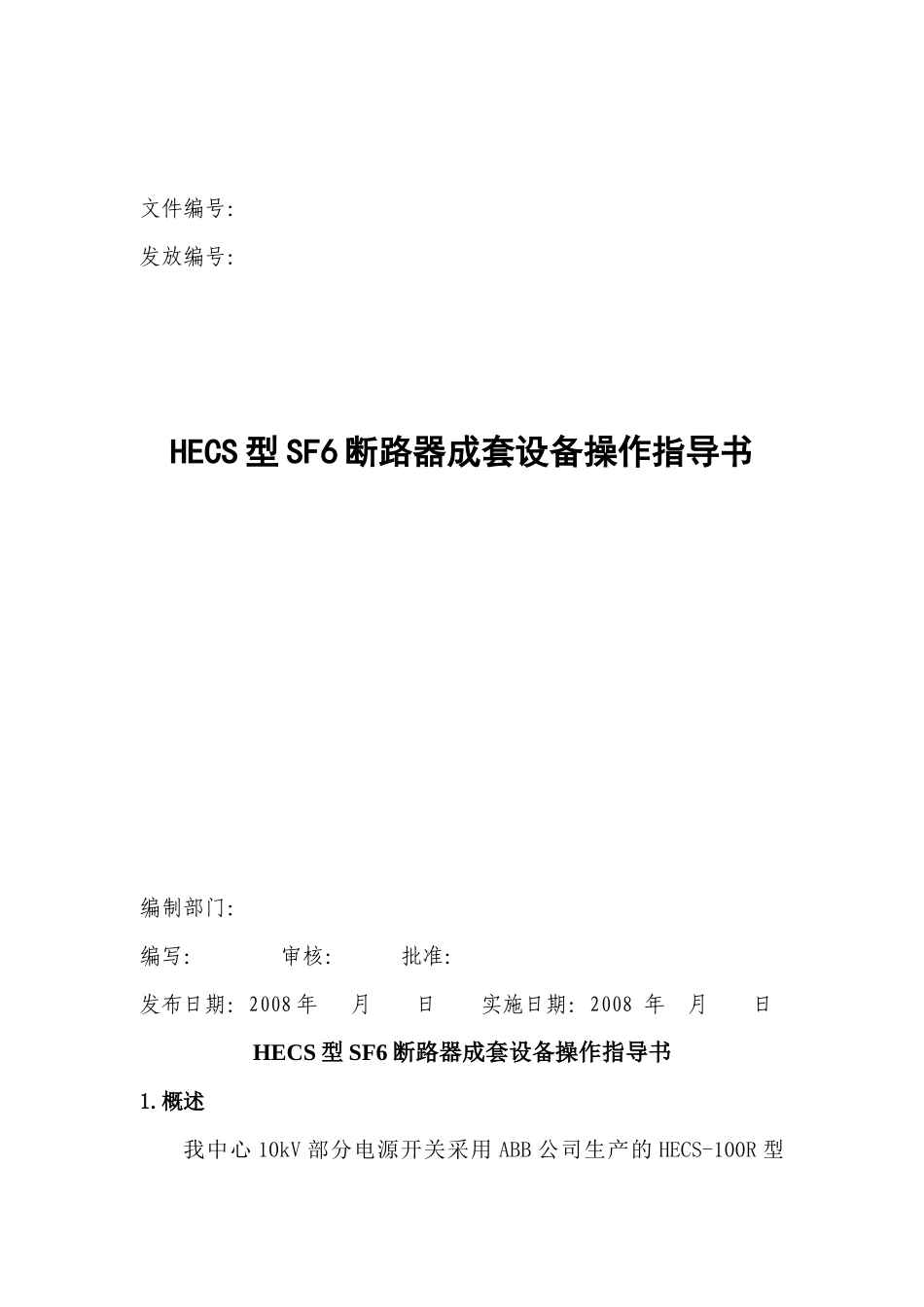

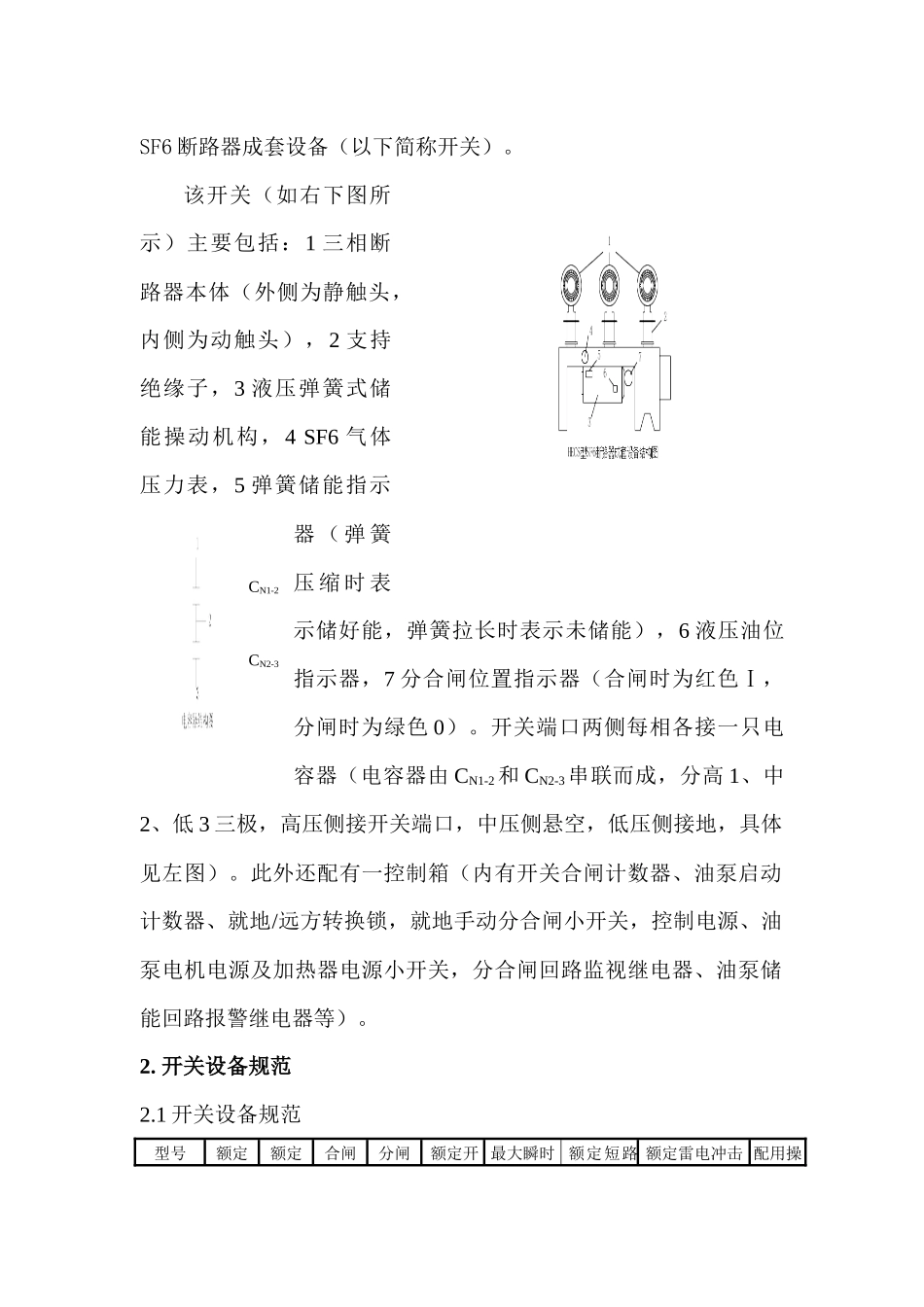

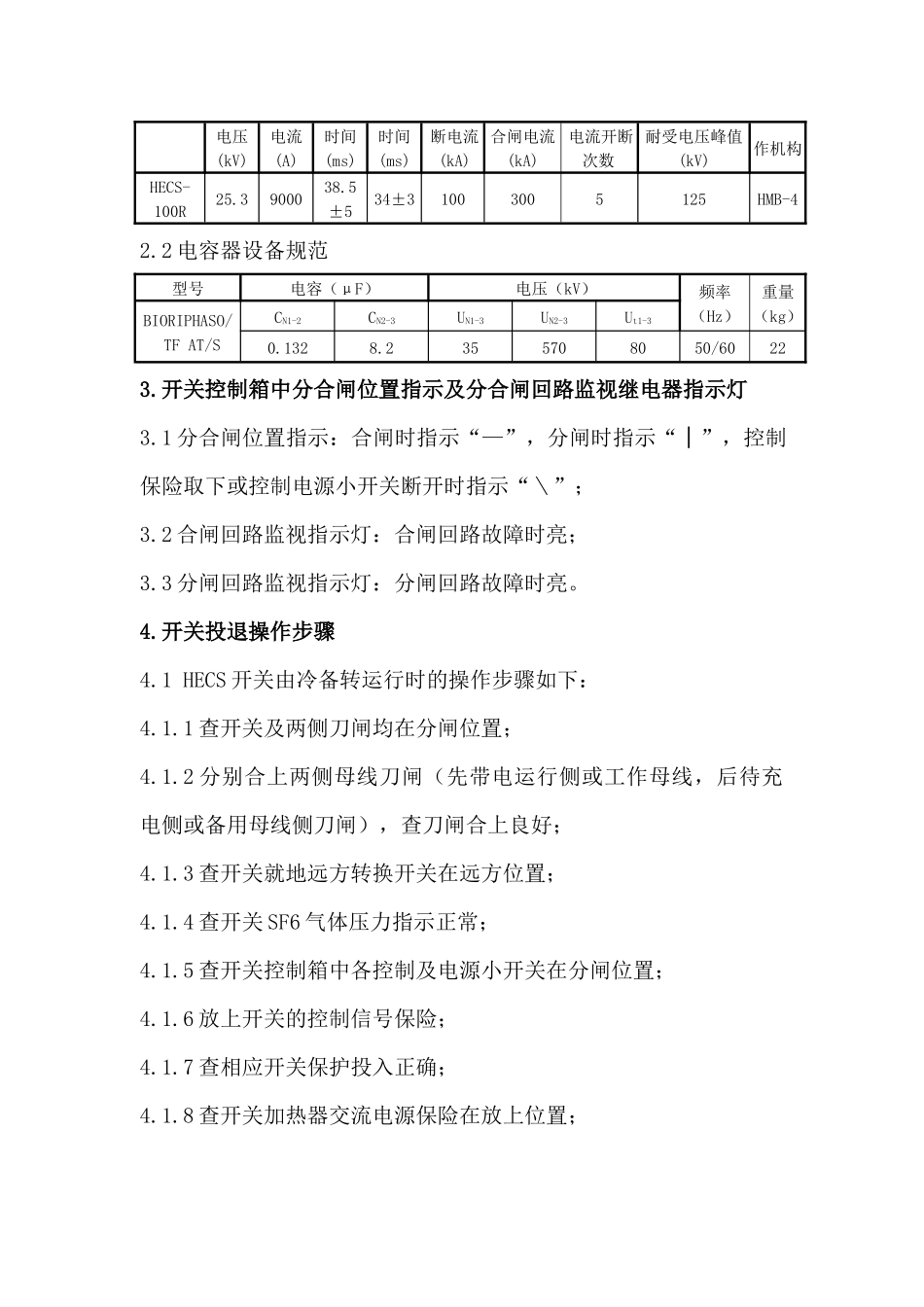

文件编号：发放编号：HECS型SF6断路器成套设备操作指导书编制部门：编写：审核：批准：发布日期：2008年月日实施日期：2008年月日HECS型SF6断路器成套设备操作指导书1.概述我中心10kV部分电源开关采用ABB公司生产的HECS-100R型CN1-2CN2-3SF6断路器成套设备（以下简称开关）。该开关（如右下图所示）主要包括：1三相断路器本体（外侧为静触头，内侧为动触头），2支持绝缘子，3液压弹簧式储能操动机构，4SF6气体压力表，5弹簧储能指示器（弹簧压缩时表示储好能，弹簧拉长时表示未储能），6液压油位指示器，7分合闸位置指示器（合闸时为红色Ⅰ，分闸时为绿色0）。开关端口两侧每相各接一只电容器（电容器由CN1-2和CN2-3串联而成，分高1、中2、低3三极，高压侧接开关端口，中压侧悬空，低压侧接地，具体见左图）。此外还配有一控制箱（内有开关合闸计数器、油泵启动计数器、就地/远方转换锁，就地手动分合闸小开关，控制电源、油泵电机电源及加热器电源小开关，分合闸回路监视继电器、油泵储能回路报警继电器等）。2.开关设备规范2.1开关设备规范型号额定额定合闸分闸额定开最大瞬时额定短路额定雷电冲击配用操电压(kV)电流(A)时间(ms)时间(ms)断电流(kA)合闸电流(kA)电流开断次数耐受电压峰值(kV)作机构HECS-100R25.3900038.5±534±31003005125HMB-42.2电容器设备规范型号电容（μF）电压（kV）频率（Hz）重量（kg）BIORIPHASO/TFAT/SCN1-2CN2-3UN1-3UN2-3Ut1-30.1328.2355708050/60223.开关控制箱中分合闸位置指示及分合闸回路监视继电器指示灯3.1分合闸位置指示：合闸时指示“—”，分闸时指示“│”，控制保险取下或控制电源小开关断开时指示“＼”；3.2合闸回路监视指示灯：合闸回路故障时亮；3.3分闸回路监视指示灯：分闸回路故障时亮。4.开关投退操作步骤4.1HECS开关由冷备转运行时的操作步骤如下：4.1.1查开关及两侧刀闸均在分闸位置；4.1.2分别合上两侧母线刀闸（先带电运行侧或工作母线，后待充电侧或备用母线侧刀闸），查刀闸合上良好；4.1.3查开关就地远方转换开关在远方位置；4.1.4查开关SF6气体压力指示正常；4.1.5查开关控制箱中各控制及电源小开关在分闸位置；4.1.6放上开关的控制信号保险；4.1.7查相应开关保护投入正确；4.1.8查开关加热器交流电源保险在放上位置；4.1.9分别合上开关控制箱中控制及油泵电源小开关（当开关周围环境满足加热器投入条件时应同时合上加热器电源小开关）；4.1.10查开关储能指示正常；4.1.11在主控合上开关；4.1.12查开关本体上分合闸指示在合闸红色Ⅰ位置，控制箱上开关位置在合闸“—”位置。4.2HECS开关由运行转冷备时的操作步骤如下：4.2.1查开关电流表指示为零或运方调整正常；4.2.2在主控拉开开关；4.2.3查开关本体分合闸指示在分闸绿色0位置；4.2.4分别断开开关控制箱中控制及油泵、加热器电源小开关；4.2.5取下开关控制信号保险；4.2.6分别断开开关两侧母线刀闸（先失电停运母线或备用母线，后带电运行或工作母线刀闸），查刀闸断开良好。5.开关运行中的检查项目5.1开关电流应不超过其额定电流，开关本体的分合闸位置指示正确；5.2瓷瓶是否有脏污和损坏及放电痕迹；5.3外部金属部件连接导线等是否锈蚀、过热、松动变形；5.4SF6气体压力正常：正常压力范围为绿色，其中20℃时压力额定值为0.62MPa（绿色范围中的黑点）；报警压力范围为黄色，绿黄交界处压力为0.56MPa；闭锁压力范围为红色，黄红交界处压力为0.54MPa；5.5电容器是否有脏污、损坏、放电及渗漏油现象；5.6液压弹簧操作机构中液压油位正常（正常合闸时液位范围为1/3~1/2位置，分闸时则为满油位），是否存在渗漏油、变形、异音、异味等，弹簧储能指示正常；5.7控制箱中就地分合闸小开关在中间“N”位置，远方/就地控制转换开关在远方位置，开关位置指示正常，各电源及控制小开关位置正常；5.8开关控制中分、合闸回路监视继电器报警指示灯熄灭；5.9开关及所属设备温度小于70℃。6.开关报警及动作后的处理6.1“开关控制回路断线”报警：检查开关控制回路中控制保险及控制电源小开关是否正常，分合闸回路监视继电器上的指示灯是否亮；6.2“开关SF6压力低”报警：检查开关本...
