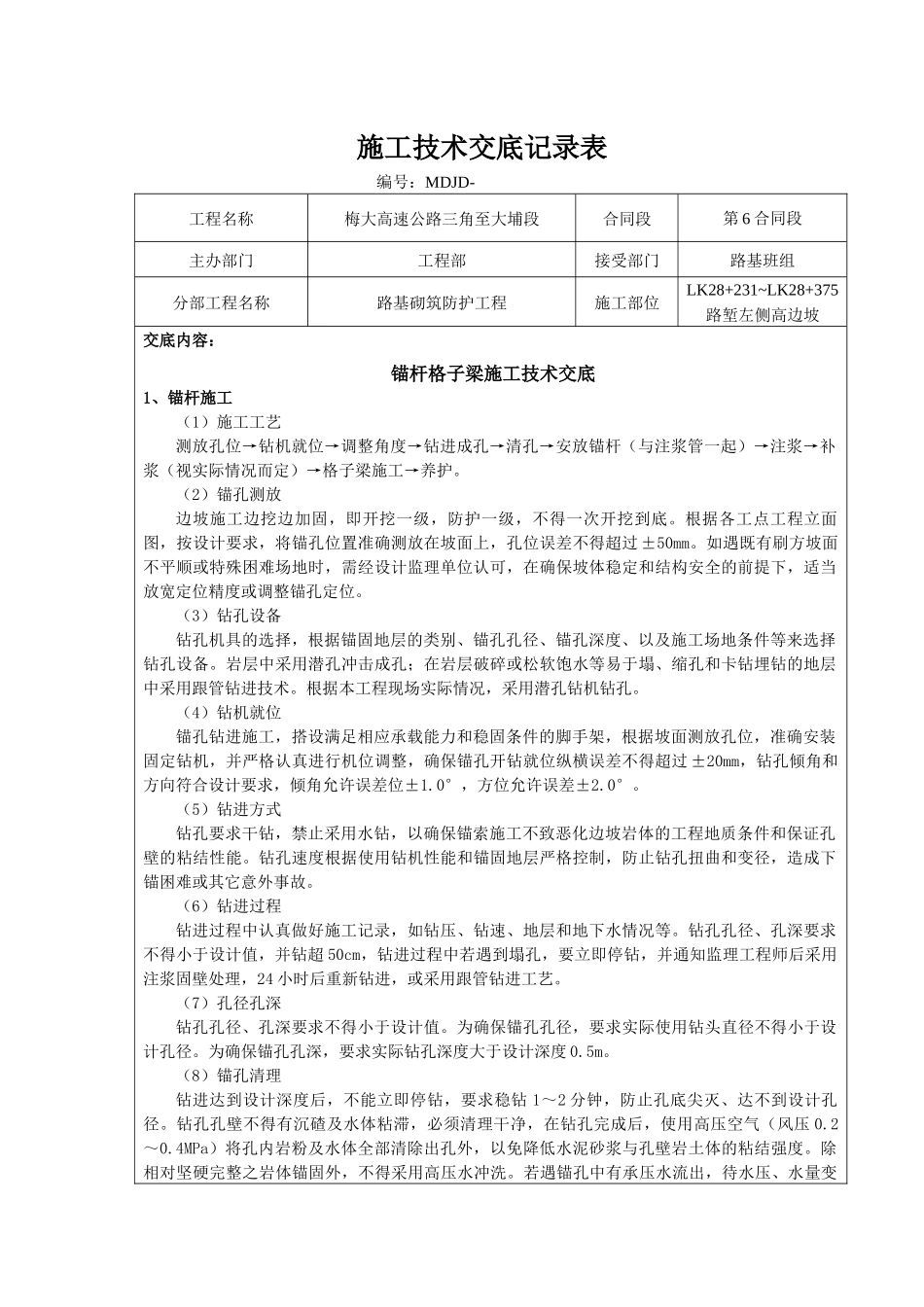

施工技术交底记录表编号：MDJD-工程名称梅大高速公路三角至大埔段合同段第6合同段主办部门工程部接受部门路基班组分部工程名称路基砌筑防护工程施工部位LK28+231~LK28+375路堑左侧高边坡交底内容：锚杆格子梁施工技术交底1、锚杆施工（1）施工工艺测放孔位→钻机就位→调整角度→钻进成孔→清孔→安放锚杆（与注浆管一起）→注浆→补浆（视实际情况而定）→格子梁施工→养护。（2）锚孔测放边坡施工边挖边加固，即开挖一级，防护一级，不得一次开挖到底。根据各工点工程立面图，按设计要求，将锚孔位置准确测放在坡面上，孔位误差不得超过±50mm。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。（3）钻孔设备钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采用潜孔冲击成孔；在岩层破碎或松软饱水等易于塌、缩孔和卡钻埋钻的地层中采用跟管钻进技术。根据本工程现场实际情况，采用潜孔钻机钻孔。（4）钻机就位锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过±20mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。（5）钻进方式钻孔要求干钻，禁止采用水钻，以确保锚索施工不致恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。（6）钻进过程钻进过程中认真做好施工记录，如钻压、钻速、地层和地下水情况等。钻孔孔径、孔深要求不得小于设计值，并钻超50cm，钻进过程中若遇到塌孔，要立即停钻，并通知监理工程师后采用注浆固壁处理，24小时后重新钻进，或采用跟管钻进工艺。（7）孔径孔深钻孔孔径、孔深要求不得小于设计值。为确保锚孔孔径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔孔深，要求实际钻孔深度大于设计深度0.5m。（8）锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，要采用灌浆封堵二次钻进等方法处理。（9）锚孔检验锚孔钻造结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。（10）锚杆制作及安装钢筋制作与安装应符合《公路桥涵施工技术规范》（JTJ041）的规定。锚筋在钢筋制作场统一制作，锚筋下料要整齐准确，误差不大于±50毫米，钢筋锚杆加长0.5米。为保证锚杆周围有足够的砂浆保护层，沿锚杆钢筋长度每2米焊一衬架，使锚杆呈节状，以增大锚杆的抗拔力。在锚杆运至现场后，沿锚筋安装压浆管（内径φ15PVC管），压浆管与钢筋用铁扎丝绑扎牢固并采取相应的防锈措施，防止锚杆体沾上油脂、泥土等杂物。锚筋的安装，必须在现场监理旁站的前提下进行。安装锚杆前再次用高压风吹孔，人工缓缓将锚杆放入孔内，用钢尺量出孔外露出的钢筋长度，计算孔内锚杆长度（误差控制在50mm范围内），确保孔内锚杆长度。（11）锚固注浆、补浆锚杆注浆采用水灰比0.45-0.5的水泥砂浆,其中锚固段遇土质或砂土状强风化岩层且富水时要采用二次高压劈裂注浆法来提高地层锚固力。注浆材料要求严格按照经试验合格的配比备料，注浆浆液要严格按照配合比搅拌均匀，随拌随...
