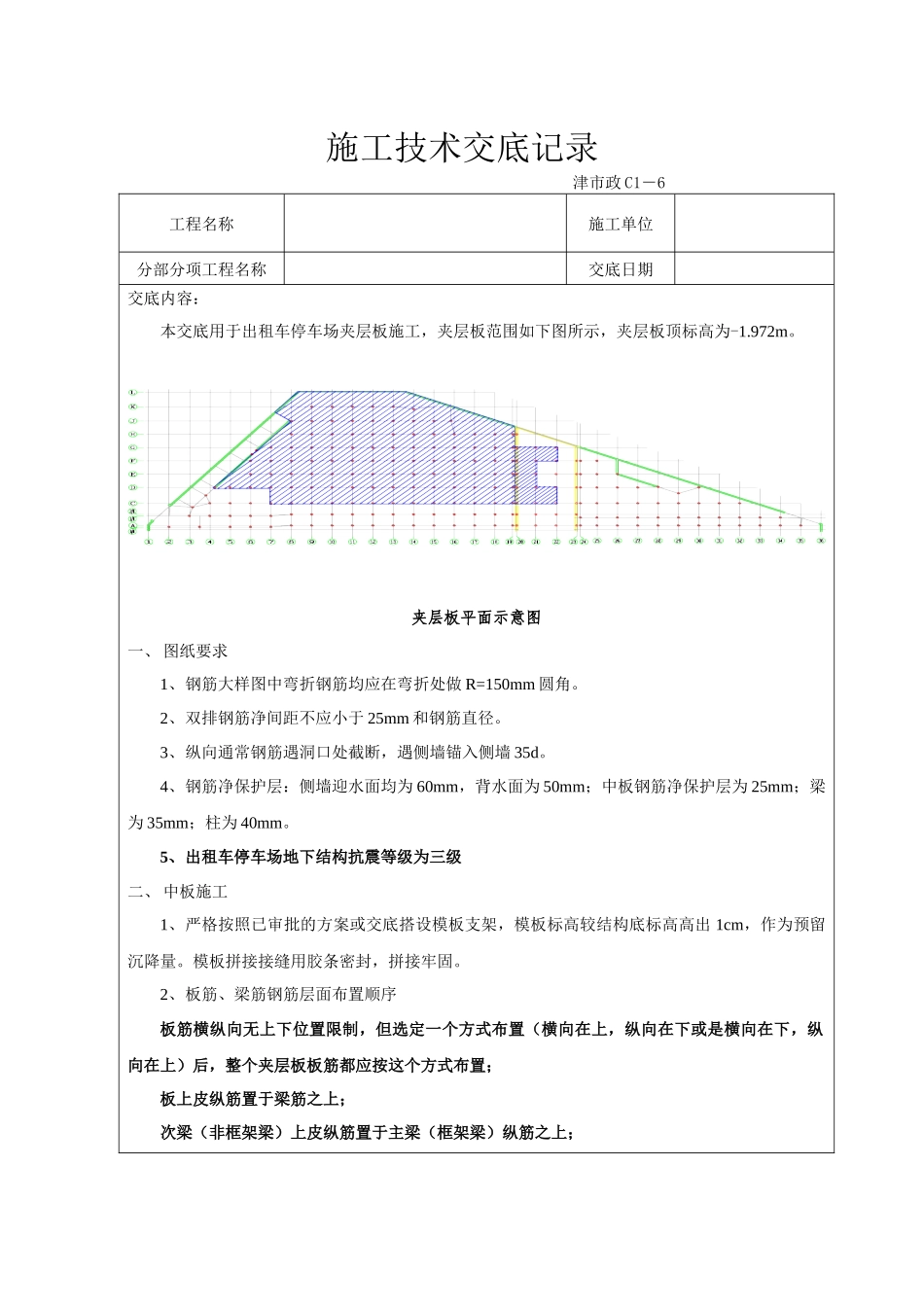

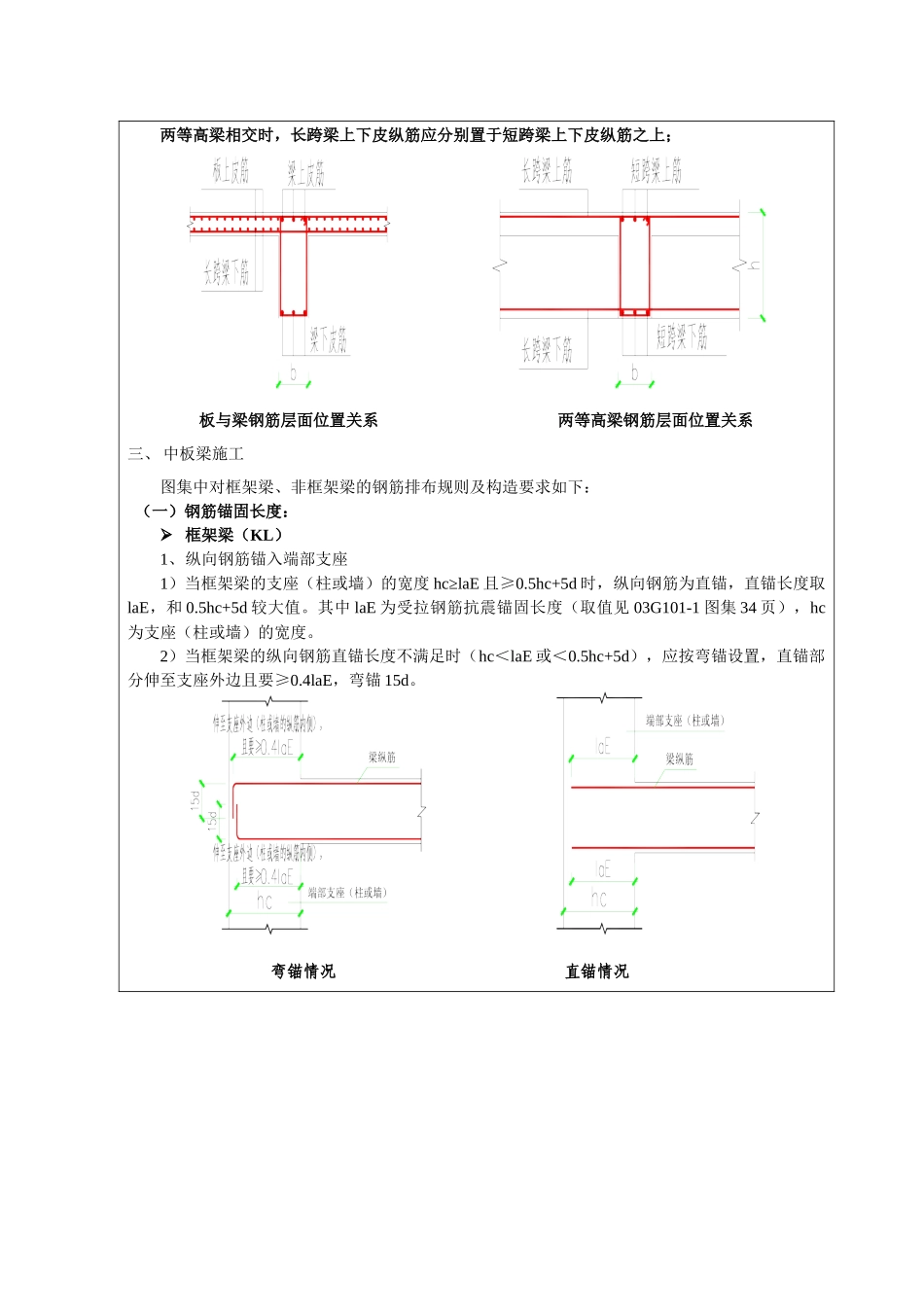

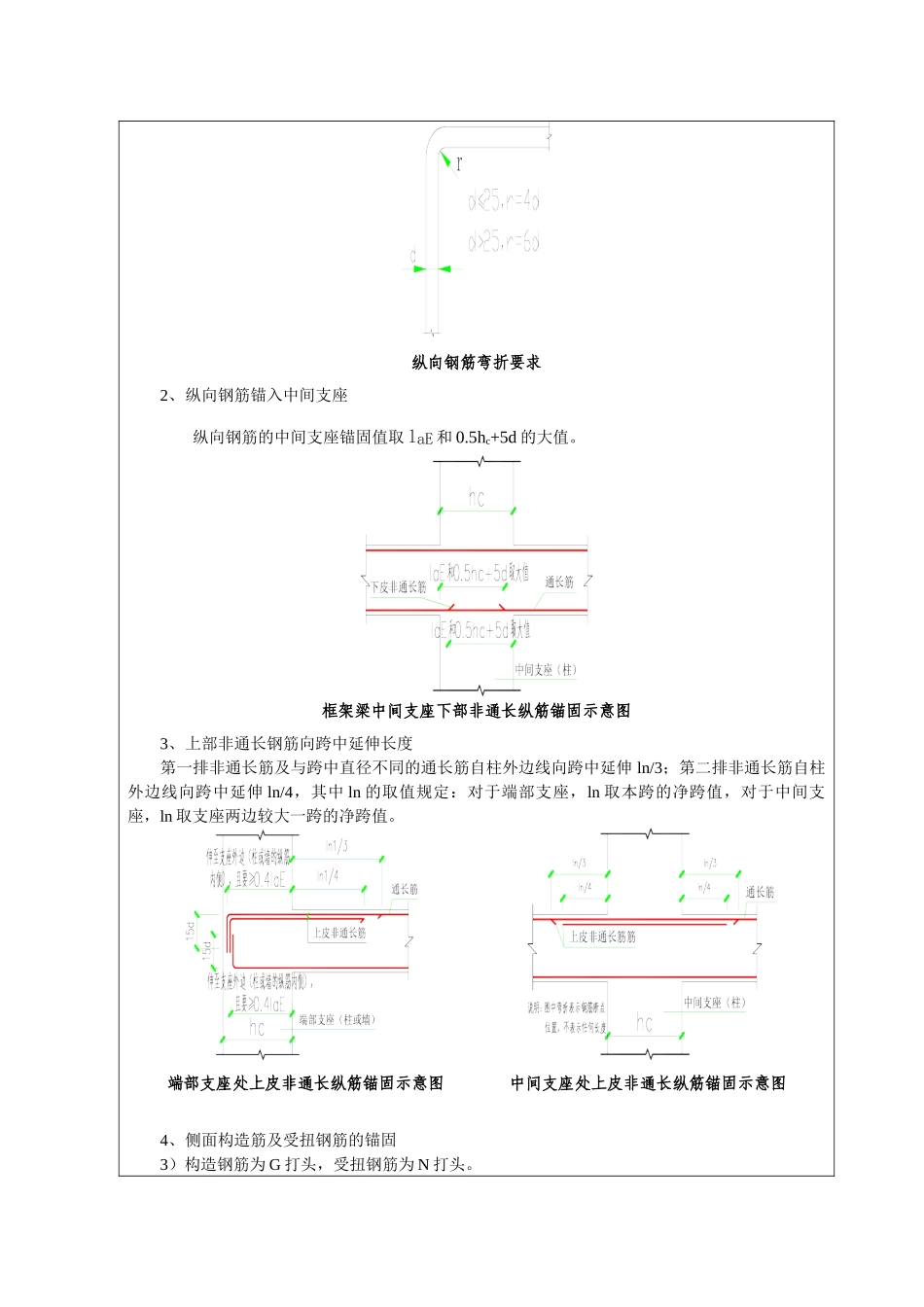

施工技术交底记录津市政C1－6工程名称施工单位分部分项工程名称交底日期交底内容：本交底用于出租车停车场夹层板施工，夹层板范围如下图所示，夹层板顶标高为-1.972m。夹层板平面示意图一、图纸要求1、钢筋大样图中弯折钢筋均应在弯折处做R=150mm圆角。2、双排钢筋净间距不应小于25mm和钢筋直径。3、纵向通常钢筋遇洞口处截断，遇侧墙锚入侧墙35d。4、钢筋净保护层：侧墙迎水面均为60mm，背水面为50mm；中板钢筋净保护层为25mm；梁为35mm；柱为40mm。5、出租车停车场地下结构抗震等级为三级二、中板施工1、严格按照已审批的方案或交底搭设模板支架，模板标高较结构底标高高出1cm，作为预留沉降量。模板拼接接缝用胶条密封，拼接牢固。2、板筋、梁筋钢筋层面布置顺序板筋横纵向无上下位置限制，但选定一个方式布置（横向在上，纵向在下或是横向在下，纵向在上）后，整个夹层板板筋都应按这个方式布置；板上皮纵筋置于梁筋之上；次梁（非框架梁）上皮纵筋置于主梁（框架梁）纵筋之上；两等高梁相交时，长跨梁上下皮纵筋应分别置于短跨梁上下皮纵筋之上；板与梁钢筋层面位置关系两等高梁钢筋层面位置关系三、中板梁施工图集中对框架梁、非框架梁的钢筋排布规则及构造要求如下：（一）钢筋锚固长度：框架梁（KL）1、纵向钢筋锚入端部支座1）当框架梁的支座（柱或墙）的宽度hc≥laE且≥0.5hc+5d时，纵向钢筋为直锚，直锚长度取laE，和0.5hc+5d较大值。其中laE为受拉钢筋抗震锚固长度（取值见03G101-1图集34页），hc为支座（柱或墙）的宽度。2）当框架梁的纵向钢筋直锚长度不满足时（hc＜laE或＜0.5hc+5d），应按弯锚设置，直锚部分伸至支座外边且要≥0.4laE，弯锚15d。弯锚情况直锚情况纵向钢筋弯折要求2、纵向钢筋锚入中间支座纵向钢筋的中间支座锚固值取laE和0.5hc+5d的大值。框架梁中间支座下部非通长纵筋锚固示意图3、上部非通长钢筋向跨中延伸长度第一排非通长筋及与跨中直径不同的通长筋自柱外边线向跨中延伸ln/3；第二排非通长筋自柱外边线向跨中延伸ln/4，其中ln的取值规定：对于端部支座，ln取本跨的净跨值，对于中间支座，ln取支座两边较大一跨的净跨值。端部支座处上皮非通长纵筋锚固示意图中间支座处上皮非通长纵筋锚固示意图4、侧面构造筋及受扭钢筋的锚固3）构造钢筋为G打头，受扭钢筋为N打头。4）当梁腹板高度（下返或上返的高度）hw≥450mm时，须配置构造纵向构造钢筋，具体按设计图纸为准，图纸中标注的构造钢筋根数为两侧总配筋，且两侧应对称布置，并应布置φ8拉筋侧面构造钢筋及受扭钢筋示意图5）当有受扭钢筋时，不再重复布置侧面构造钢筋。6）梁侧面构造钢筋的搭接与锚固长度可取15d7）梁侧面受扭钢筋的搭接长度为llE，锚固长度为laE（第61页）。其中llE为纵向受拉钢筋抗震绑扎搭接长度（取值见03G101-1图集34页）非框架梁(L)1、纵向钢筋锚入端部支座1）当非框架梁的支座（墙或主梁）的宽度hc≥la时，上部纵向纵向钢筋为直锚，直锚长度取la。其中la为受拉钢筋抗固长度（取值见03G101-1图集33页），hc为支座（柱、墙或主梁）的宽度；下部纵向钢筋锚固一律为12d。2）当非框架梁的纵向钢筋直锚长度不满足时（hc＜la），应按弯锚设置，其中直锚至支座外边且要≥0.4la，再弯锚15d。弯锚情况直锚情况2、上部非通长钢筋向跨中延伸长度1）中间支座第一排非通长筋及与跨中直径不同的通长筋自柱外边线向跨中延伸ln/3；第二排非通长筋自柱外边线向跨中延伸ln/4，其中ln的取值规定：对于端部支座，ln取本跨的净跨值，对于中间支座，ln取支座两边较大一跨的净跨值。2）端部支座非通长筋及与跨中直径不同的通长筋自柱外边线向跨中延伸ln/5；端部支座处上皮非通长纵筋锚固示意图中间支座处上皮非通长纵筋锚固示意图3、下部纵向钢筋锚固长度非框架梁的下部纵筋锚固长度只需12d。非框架梁中间支座下部非通长纵筋锚固示意图4、侧面构造筋及受扭钢筋的锚固1）当有受扭钢筋时，不再重复布置侧面构造钢筋。2）构造筋、受扭钢筋的间距、拉筋布置同框架梁3）梁侧面构造钢筋的搭接与锚固长度可取15d4）梁侧面受扭钢筋的搭接长度为llE，锚固长度同梁下部纵向钢筋。其中llE为纵向受拉钢...
