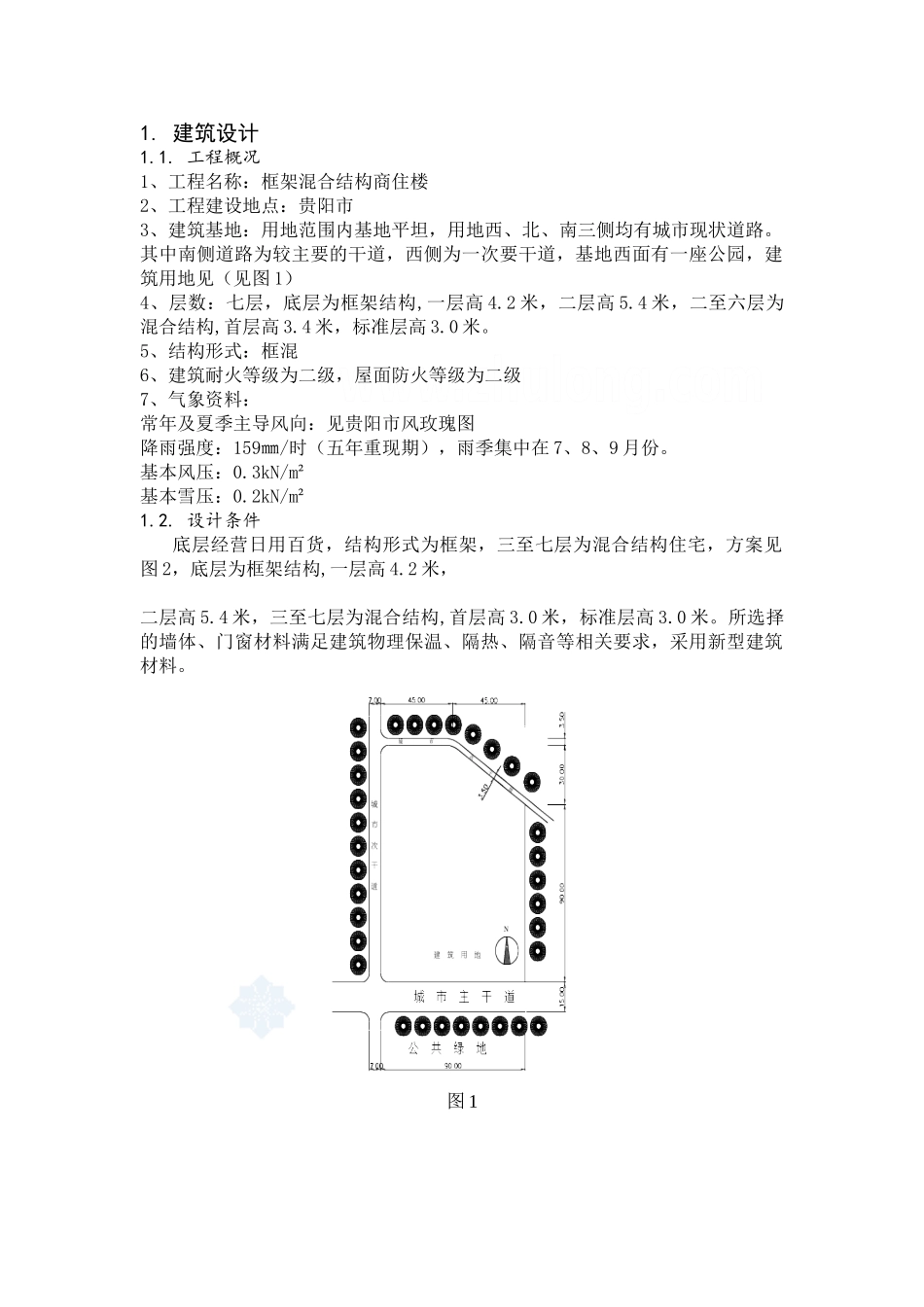

建筑设计 1
工程概况1、工程名称：框架混合结构商住楼2、工程建设地点：贵阳市3、建筑基地：用地范围内基地平坦，用地西、北、南三侧均有城市现状道路
其中南侧道路为较主要的干道，西侧为一次要干道，基地西面有一座公园，建筑用地见（见图 1）4、层数：七层，底层为框架结构,一层高 4
2 米，二层高 5
4 米，二至六层为混合结构,首层高 3
4 米，标准层高 3
5、结构形式：框混6、建筑耐火等级为二级，屋面防火等级为二级7、气象资料：常年及夏季主导风向：见贵阳市风玫瑰图降雨强度：159㎜/时（五年重现期），雨季集中在 7、8、9 月份
基本风压：0
3kN/m²基本雪压：0
2kN/m²1
设计条件底层经营日用百货，结构形式为框架，三至七层为混合结构住宅，方案见图 2，底层为框架结构,一层高 4
2 米，二层高 5
4 米，三至七层为混合结构,首层高 3
0 米，标准层高 3
所选择的墙体、门窗材料满足建筑物理保温、隔热、隔音等相关要求，采用新型建筑材料
图 1图 21

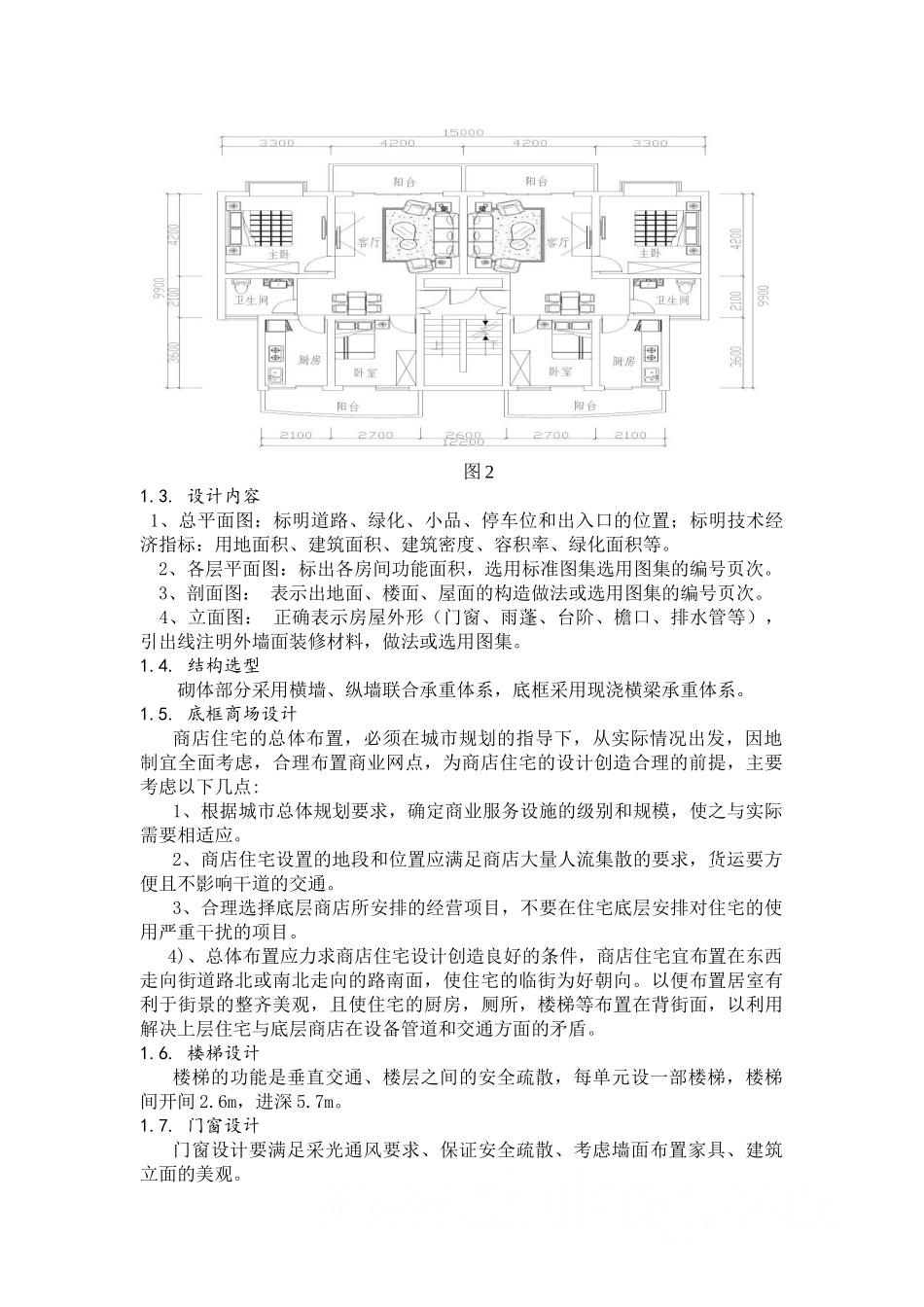

设计内容 1、总平面图：标明道路、绿化、小品、停车位和出入口的位置；标明技术经济指标：用地面积、建筑面积、建筑密度、容积率、绿化面积等
2、各层平面图：标出各房间功能面积，选用标准图集选用图集的编号页次
3、剖面图： 表示出地面、楼面、屋面的构造做法或选用图集的编号页次
4、立面图： 正确表示房屋外形（门窗、雨蓬、台阶、檐口、排水管等），引出线注明外墙面装修材料，做法或选用图集
结构选型砌体部分采用横墙、纵墙联合承重体系，底框采用现浇横梁承重体系
底框商场设计商店住宅的总体布置，必须在城市规划的指导下，从实际情况出发，因地制宜全面考虑，合理布置商业网点，为商店住宅的设计创造合理的前提，主要考虑以下几点:1、根据城市总体规划要求，确定商业服务设
