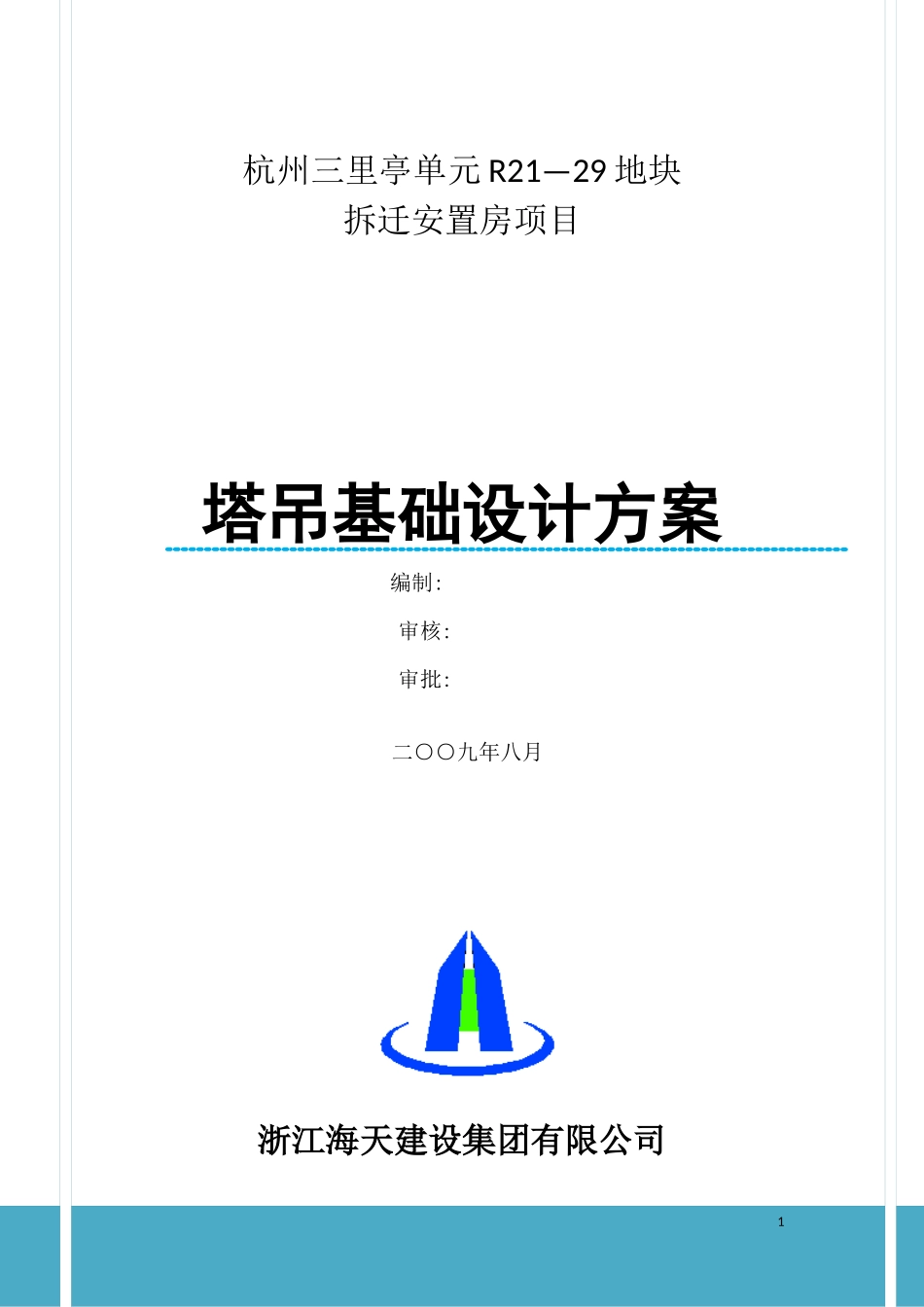

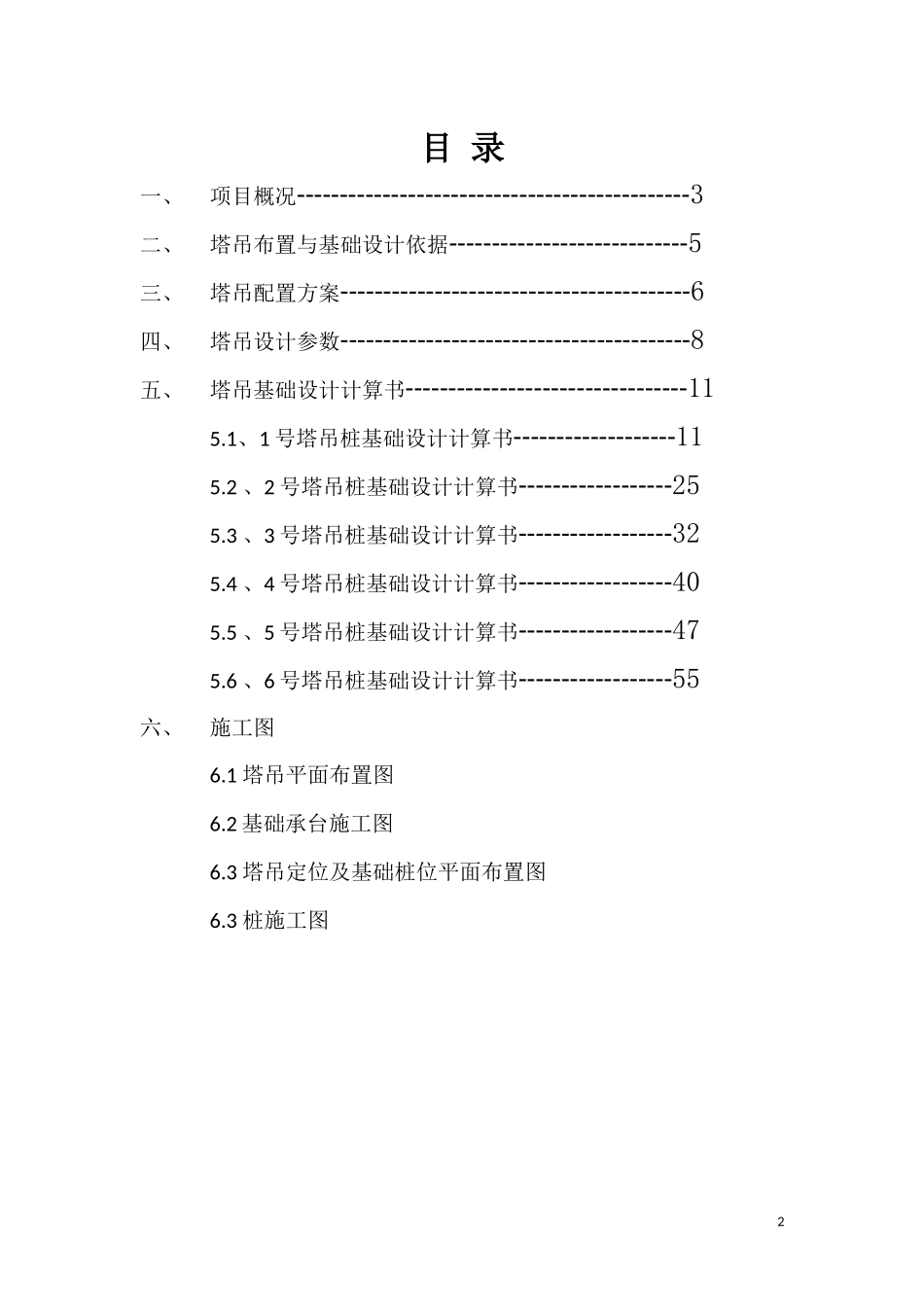

杭州三里亭单元R21—29地块拆迁安置房项目塔吊基础设计方案编制:审核:审批:二○○九年八月浙江海天建设集团有限公司1目录一、项目概况----------------------------------------------3二、塔吊布置与基础设计依据----------------------------5三、塔吊配置方案-----------------------------------------6四、塔吊设计参数-----------------------------------------8五、塔吊基础设计计算书---------------------------------115.1、1号塔吊桩基础设计计算书-------------------115.2、2号塔吊桩基础设计计算书------------------255.3、3号塔吊桩基础设计计算书------------------325.4、4号塔吊桩基础设计计算书------------------405.5、5号塔吊桩基础设计计算书------------------475.6、6号塔吊桩基础设计计算书------------------55六、施工图6.1塔吊平面布置图6.2基础承台施工图6.3塔吊定位及基础桩位平面布置图6.3桩施工图2一、项目概况本工程位于杭州市江干区三里亭三里新城小区内,董家桥南路南侧。东侧北半部为拟建小学用地(目前为空地)、南半部为蓝天公寓和蓝天城市花园小区。南侧为天城嘉园和军事用地。西侧为董家村民居房。工程范围为1#～11#号楼及其配套,用地面积39500M2，总建筑面积125539M2，地上总建筑面积106650M2，地下总建筑面积18889M2，公建面积44327M2。拟建工地原为民居房,具体详见总平面定位图。设计±0.000M标高相对于黄海高程6.500M,室外地面标高为-0.650M。主楼1#、2#;5#～11#楼为钢筋混凝土剪力墙结构,3#、4#为砖混结构,裙房为钢筋混凝土框架结构。1#、2#、4#、11#为独立地下室,5#～10#为整体大地下停车库,且按人防要求设计抗力级别为核6级。本工程建筑场地类别为三类；建筑结构安全等级为二级；结构的设计使用年限为50年；建筑抗震设防类别为丙类；抗震设防烈度为6度；地基基础设计等级为乙级；结构的抗震等级:剪力墙的抗震等级为；地下室防水等级为二级；钢筋混凝土环境类别:地下室底板、地梁、承台、外墙及水池和其他与水土直接接触的混凝土结构(如覆土的地下室顶板)为二a类，其他为一类。场地周边环境情况如下：基坑东侧：北半部分为拟建小学用地，目前为空地，地面标高同3本场地标高基本一致，基坑边线距离该部位用地红线最近处约2.5m；南半部分为蓝天公寓和蓝天城市花园小区。基坑边线距离该部位用地红线最近处约14m，距离该侧建筑物最近距离约为18m。基坑南侧：为天城家园和军事用地。基坑边线距离该侧用地红线最近处约14.5m，距离该侧建筑物最近距离约为16m。基坑西侧：为董家村居民房。基坑边线距离该侧用地红线最近处约14.5m，距离管线约10.3m、12.8m。距离该侧建筑物最近距离约为20m。基坑北侧：为董家桥路。基坑边线距离该侧用地红线最近处约20.2m，距离管线约26.5m、28.2m、30.8m。距离该侧建筑物最近距离约为41m。本工程施工周期为570天，工期紧张，工程强度大，在塔吊的平面布置和设计上已充分考虑了上述因素。4二、塔吊布置与基础设计依据本工程塔吊基础的主要设计计算依据如下：1、由杭州市建筑设计研究院有限公司提供的施工图纸，施工图编号分别为：0820B地下室及建筑图图和结构图2、该图纸用来确定塔吊基础的平面定位，安装高度、工作幅度。3、由杭州市勘察设计院提供岩土工程地质勘查报告，报告编号为：K2008-98该资料用来确定地基承载力，设计塔吊桩基础的长度、直径4、行业标准《建筑机械使用安全规程》JGJ33-2001，该规程用来确定塔吊基础的混凝土强度，以及设计塔吊基础时所需要确定的有关技术要求。5、行业标准《建筑桩基技术规范》JGJ94-2008，该规范用来指导桩基础及基础承台的设计计算过程，以及依据上述资料采用相应的力学设计参数。6、本工程合同，该资料用来确定满足合同要求和总工期强度要求所必须要求的塔吊数量，以及每台塔吊所覆盖的流水作业范围。57、本工程招投标环节向建设单位提交的技术标，该技术标用来指导总体方案的编制和塔吊的基本配置。8、由浙江虎霸建设机械有限公司提供的QTZ63（5510）塔吊技术说明书，该资料用来确定塔吊的自重，抗倾覆力矩等主要力学设计参数，本工程塔吊基础的设计也是针对该...
