煤矿固定设备技术档案规范格式VIP专享VIP免费

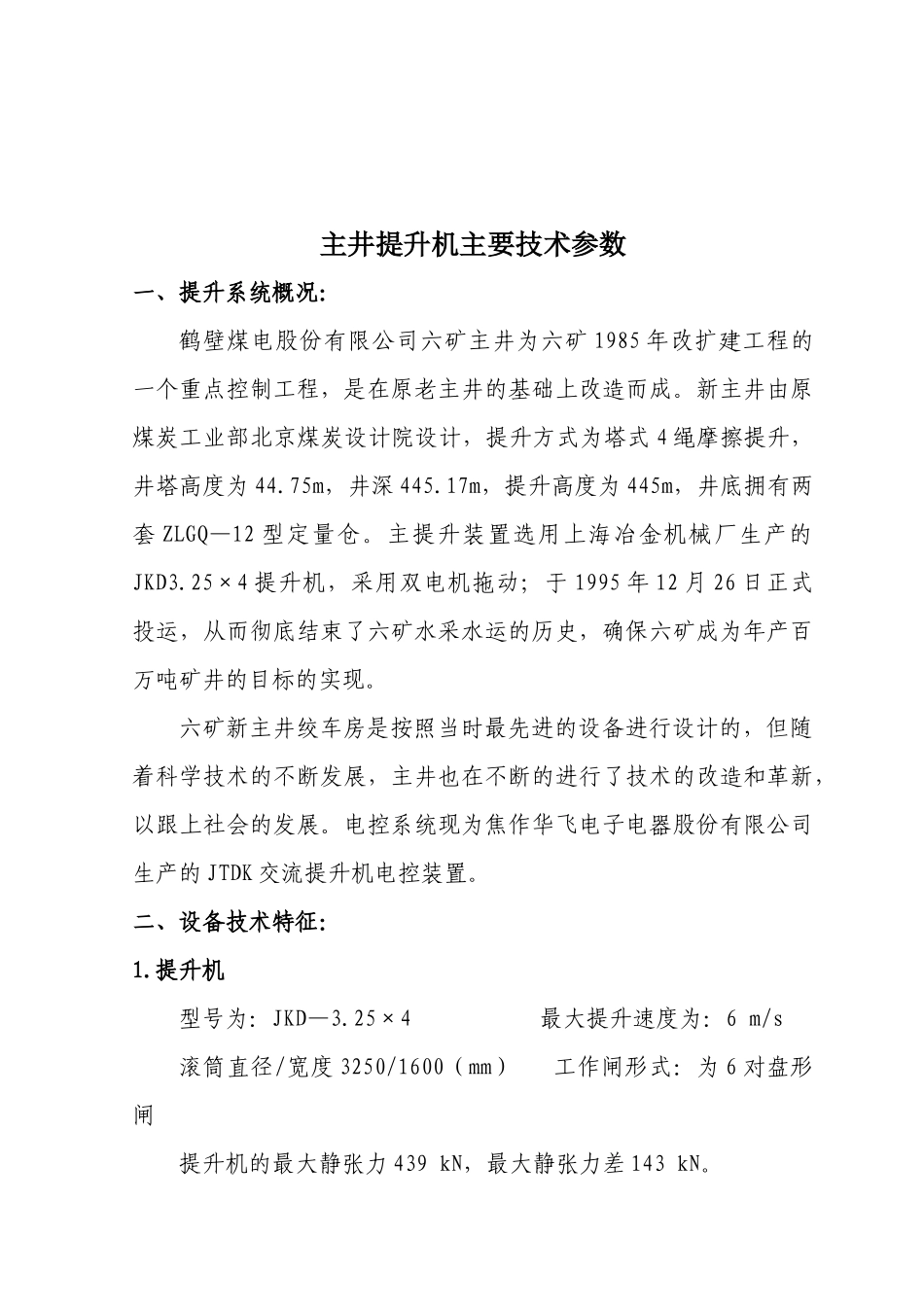

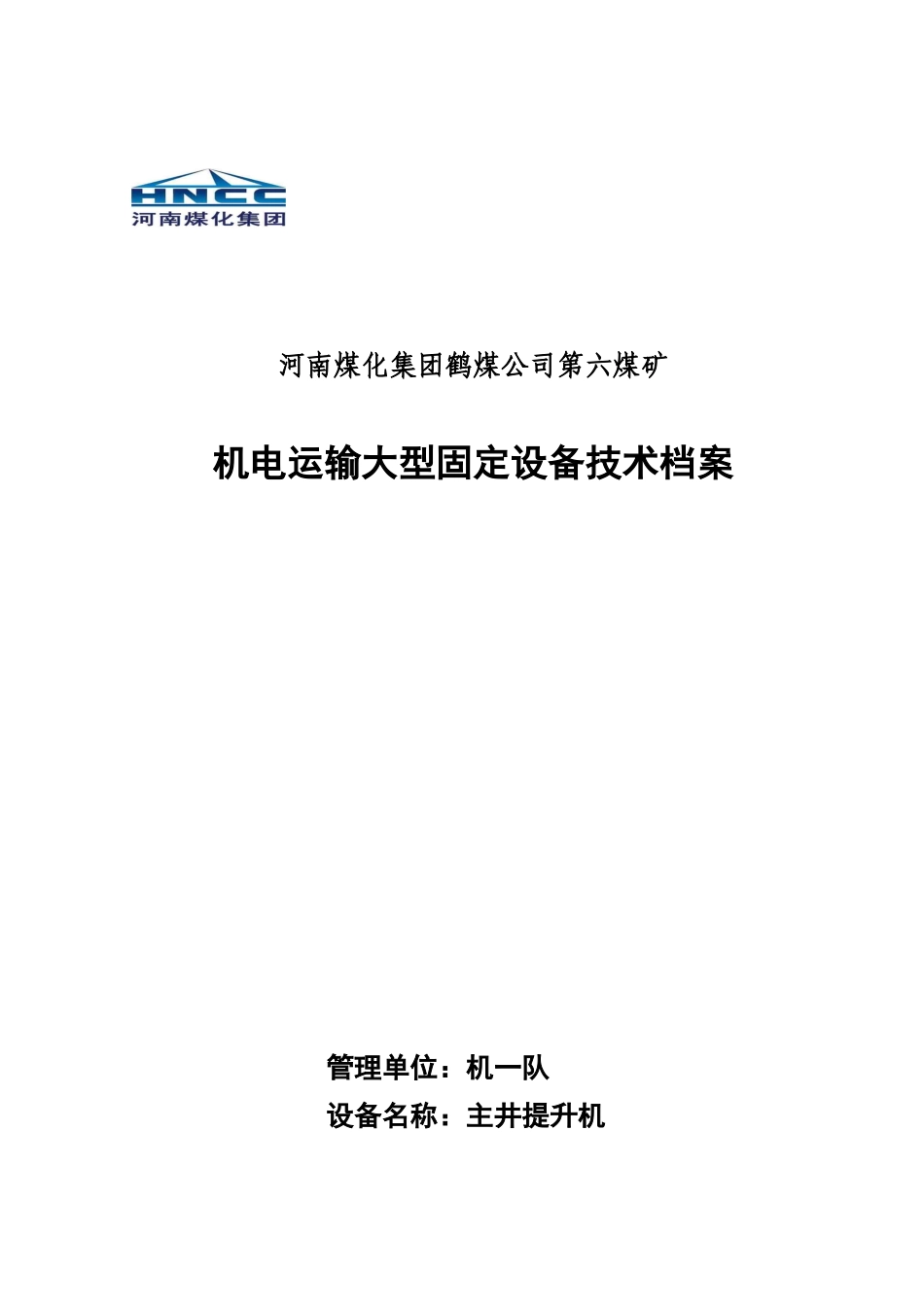

河南煤化集团鹤煤公司第六煤矿机电运输大型固定设备技术档案管理单位：机一队设备名称：主井提升机主井提升机主要技术参数一、提升系统概况：鹤壁煤电股份有限公司六矿主井为六矿1985年改扩建工程的一个重点控制工程，是在原老主井的基础上改造而成。新主井由原煤炭工业部北京煤炭设计院设计，提升方式为塔式4绳摩擦提升，井塔高度为44.75m，井深445.17m，提升高度为445m，井底拥有两套ZLGQ—12型定量仓。主提升装置选用上海冶金机械厂生产的JKD3.25×4提升机，采用双电机拖动；于1995年12月26日正式投运，从而彻底结束了六矿水采水运的历史，确保六矿成为年产百万吨矿井的目标的实现。六矿新主井绞车房是按照当时最先进的设备进行设计的，但随着科学技术的不断发展，主井也在不断的进行了技术的改造和革新，以跟上社会的发展。电控系统现为焦作华飞电子电器股份有限公司生产的JTDK交流提升机电控装置。二、设备技术特征：1.提升机型号为：JKD—3.25×4最大提升速度为：6m/s滚筒直径/宽度3250/1600（mm）工作闸形式：为6对盘形闸提升机的最大静张力439kN，最大静张力差143kN。液压站型号：TE161L减速机型号/速比：1400×2/1:10.5生产厂家：中华人民共和国上海冶金矿山机械厂出厂时间/投运时间：1993.12/1995.122.提升机主电机型号（1）、1#主电机型号：YR630—16/1430出厂编号：971988定子额定电压/电流（V/A）：6000/873相50Hz转子额定电压/电流（V/A）：940/413转速/容量（r.p.m/kW）370/630×2定额：连续接法：Y重量：10t生产厂家：湘潭电机厂（2）、2#主电机型号：YR630—16/1430出厂编号：920009定子额定电压/电流（V/A）：6000/873相50Hz转子额定电压/电流（V/A）：940/413转速/容量（r.p.m/kW）370/630×2定额：连续接法：Y重量：10t生产厂家：湘潭电机厂3．减速器型号：1400×2速比：1:10.5重量：23825kg编号：119200500制造日期：1994.1生产厂家：中华人民共和国上海冶金矿山机械厂4.电控设备（1）、JTDK(异步电机+转子串电阻加减速+高压接触换向器+动力制动（低频拖动）减速+PLC逻辑操作)设备生产厂家：焦作华飞电子电器股份有限公司的产品5.提升容器型号规格（1）、南、北码均为12t箕斗（JDG—12）,自重15300kg，外形尺寸：2300×1300×10700mm。（2）、钢丝绳张力自动平衡悬挂装置型号：XSZ-1700破坏载荷：1700kN允许提升间距：250mm最大调绳距离：735mm，自重：330kg（3）、楔型连接装置型号：XS-135，适用钢丝绳直径：31，允许终端载荷13500kg（4）、钢丝绳型号:主提钢丝绳4条6V×30+NF-31-1670-ZZ（SS）镀锌三角股钢绳，实用长度为490m，左右捻各两条；平衡尾绳（扁绳）2条，型号为：P8×4×7-139×23，均为鞍山钢铁公司的产品。2000年度设备检修及事故记录一、2000年2月3日-6日检修1、检修项目：（1）、检修减速器齿面。（2）、电气吹尘，接线紧固。（3）、主滚筒轴承更换油脂。（钙基脂）（4）、检查滚筒内有无开焊、松动现象。（5）、南、北电机。（外委）2、检修时间：2000年2月3日-6日3、主要参加人员：张立杰张文新李学军张现春4、检修主要内容：（1）、轴瓦：①、轴瓦检查，性能良好，均对两副下瓦刮研点花。②、上轴瓦压间隙：东瓦：0.19mm；西瓦：0.20mm.③、轴瓦换油：30#机械油。（2）电机气隙：①、南电机定子西移1.5mm，电机传动量、游动间隙恢复正常（2～3mm），标准为（2～4mm）。东端：上：1.93mm；下：1.77mm；南：1.83mm；北：1.87mm平均值：1.85mm；最小比：9.58%；最大比：9.89%符合要求。西端：上：1.92mm；下：1.78mm；南：1.85mm；北：1.85mm平均值：1.85mm；最小比：9.62%；最大比：9.63%符合要求。②、北电机更换2付新瓦：东为新购轴瓦，上瓦压间隙：0.205mm；西为重灌老瓦，上瓦压间隙：0.195mm。东端：上：1.93mm；下：1.78mm；南：1.85mm；北：1.85mm；平均值：1.8525mm；最小比：9.61%；最大比：9.598%符合要求。西端：上：1.94mm；下：1.77mm；南：1.85mm；北：1.85mm；平均值：1.8525mm；最小比：9.55%；最大比：9.549%符合要求。二、2000年2月7日-9日检修1、检修项目：（1）、主井换绳。2、检修时间：2000年2月7日-9日3、主要参加...
