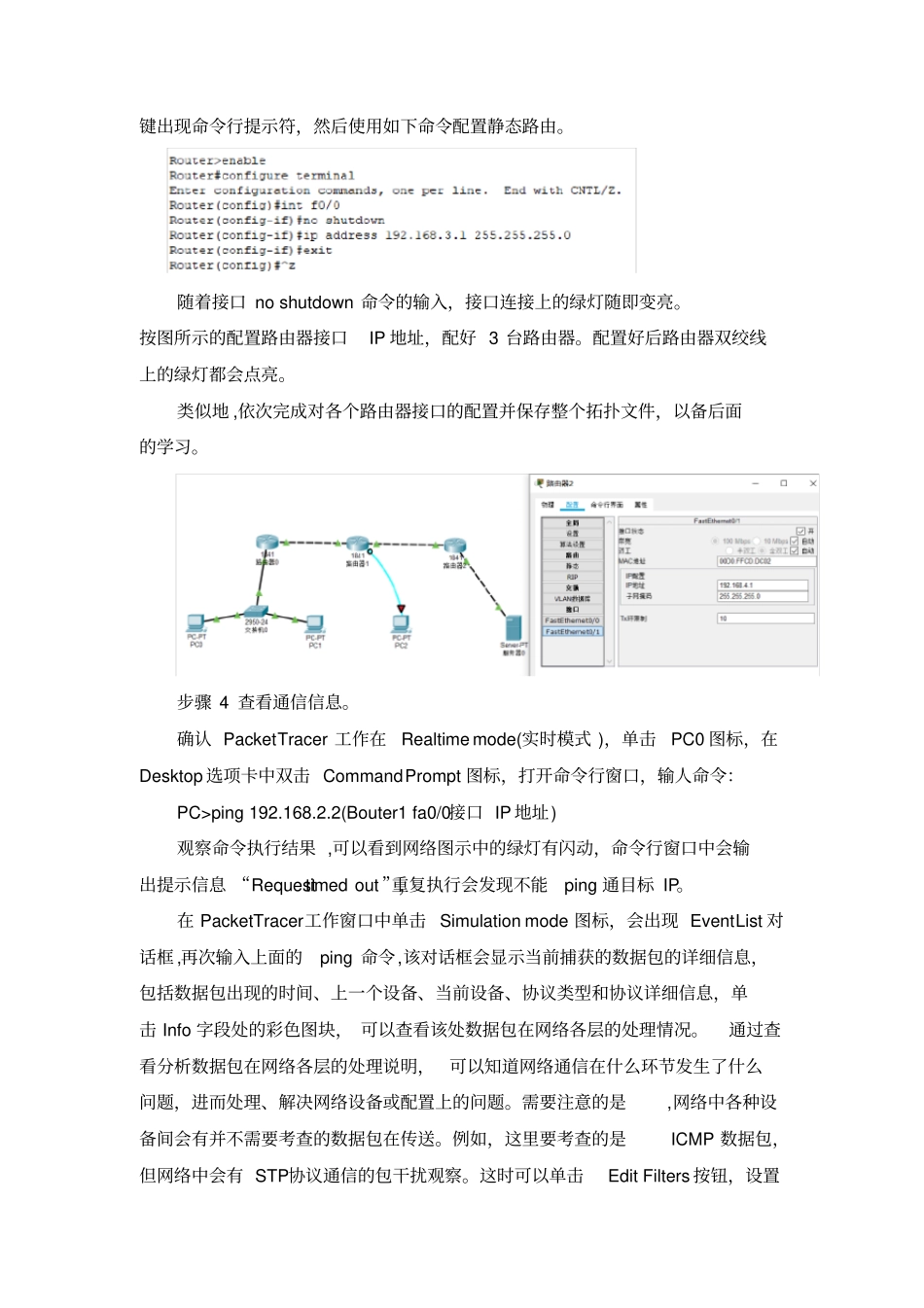

实验报告（线上教学版）2019—2020学年第二学期电气信息学院二〇二〇年四月七日制班级：____信安1802___学号：____182100205___姓名：____白敏____实验题目：_PacketTracer6.0的使用实验时间：2020年4月30日一、实验目的通过在PacketTracer6.0中添加网络设备，熟悉不同的物理设备及其连接方式，掌握使用PacketTracer6.0构建网络的方法，掌握捕获、查看通信信息的方法。二、实验原理Windows操作系统，安装有PacketTracer6.0三、实验内容步骤1打开PacketTracer6.0，添加以下网络节点:1841路由器3台，2950-24交换机1台，PC3台，服务器1台步骤2选择合适的连接线把设备连接起来。以太网连线时，交换机与计算机或路由器等设备之间连线用直通线，交叉线用于同种设备（交换机与交换机、路由器与路由器）之间相连或计算机与路由器之间相连。用直通线把PC0、PC1、Routet0和Switch0的任意端口连接，Routet0、Router1和Router2之间需要交叉线连接，Server0与Router2也要用交叉线连接。如果连线类型正确，则PC与交换机之间的连线上的绿灯会马上点亮。特别的，为配置路由器，可以用控制台连线把PC2和Router的Console端口连接起来，也可以连接到Router的Auxiliary端口上，但使用方法与连接到的控制口时不同。连接好后的网络逻辑结构如图所示。步骤3配置设备。PC的配置可以直接在PacketTracer6.0的逻辑拓扑图上单击PC图标，打开设备配置窗口，单击Desktop选项卡中的IPConfiguration完成默认网关和IP地址的设置。按照图片中标示出的网络地址，依次设置三台PC和Serve0的IP地址，PC0和PC1的默认网关设为192.168.1.1，Server0的默认网关设为192.168.4.1。路由器的配置可以通过连接在Console口的PC来进行，也可以直接通过PacketTracer提供的界面来进行。这里只做最简单的基本配置。直接单击需要配置的路由器图标，如Router0打开设备配置窗口，单击CLI选项卡，按Enter键出现命令行提示符，然后使用如下命令配置静态路由。随着接口noshutdown命令的输入，接口连接上的绿灯随即变亮。按图所示的配置路由器接口IP地址，配好3台路由器。配置好后路由器双绞线上的绿灯都会点亮。类似地,依次完成对各个路由器接口的配置并保存整个拓扑文件，以备后面的学习。步骤4查看通信信息。确认PacketTracer工作在Realtimemode(实时模式)，单击PC0图标，在Desktop选项卡中双击CommandPrompt图标，打开命令行窗口，输人命令：PC>ping192.168.2.2(Bouter1fa0/0接口IP地址)观察命令执行结果,可以看到网络图示中的绿灯有闪动，命令行窗口中会输出提示信息“Requesttimedout”,重复执行会发现不能ping通目标IP。在PacketTracer工作窗口中单击Simulationmode图标，会出现EventList对话框,再次输入上面的ping命令,该对话框会显示当前捕获的数据包的详细信息，包括数据包出现的时间、上一个设备、当前设备、协议类型和协议详细信息，单击Info字段处的彩色图块，可以查看该处数据包在网络各层的处理情况。通过查看分析数据包在网络各层的处理说明，可以知道网络通信在什么环节发生了什么问题，进而处理、解决网络设备或配置上的问题。需要注意的是,网络中各种设备间会有并不需要考查的数据包在传送。例如，这里要考查的是ICMP数据包，但网络中会有STP协议通信的包干扰观察。这时可以单击EditFilters按钮，设置过滤器，使得EventList对话框中只显示ICMP报文。下面结合实验来学习通过分析捕获的数据包的详细信息，以解决网络的连通问题。步骤5观察默认网关设置的作用。在PacketTracer工作窗口中单击Simulationmode图标,然后将PCO的默认网关192.168.1.1设置清空,输入命令：PC>ping192.168.2.2查看网络上PC0处的信封图标上有个红色的叉，单击EventList对话框中捕获的ICMP数据包的Info图块，打开PDUInformation对话框，查看OSIModel选项卡，如图所示。仔细阅读选项卡下部的说明文字，可以了解数据包的详细处理过程，这其实就是应用程序和协议栈各层对PDU的处理流程描述。这里只看到了Layer3，说明在PCO处网络层的处理就停下了,根本没有封装网络接口层的数据帧去传送。通过处理说明的第5条，可以清楚地看到“Thedefaultgatewayisnotset.The...
