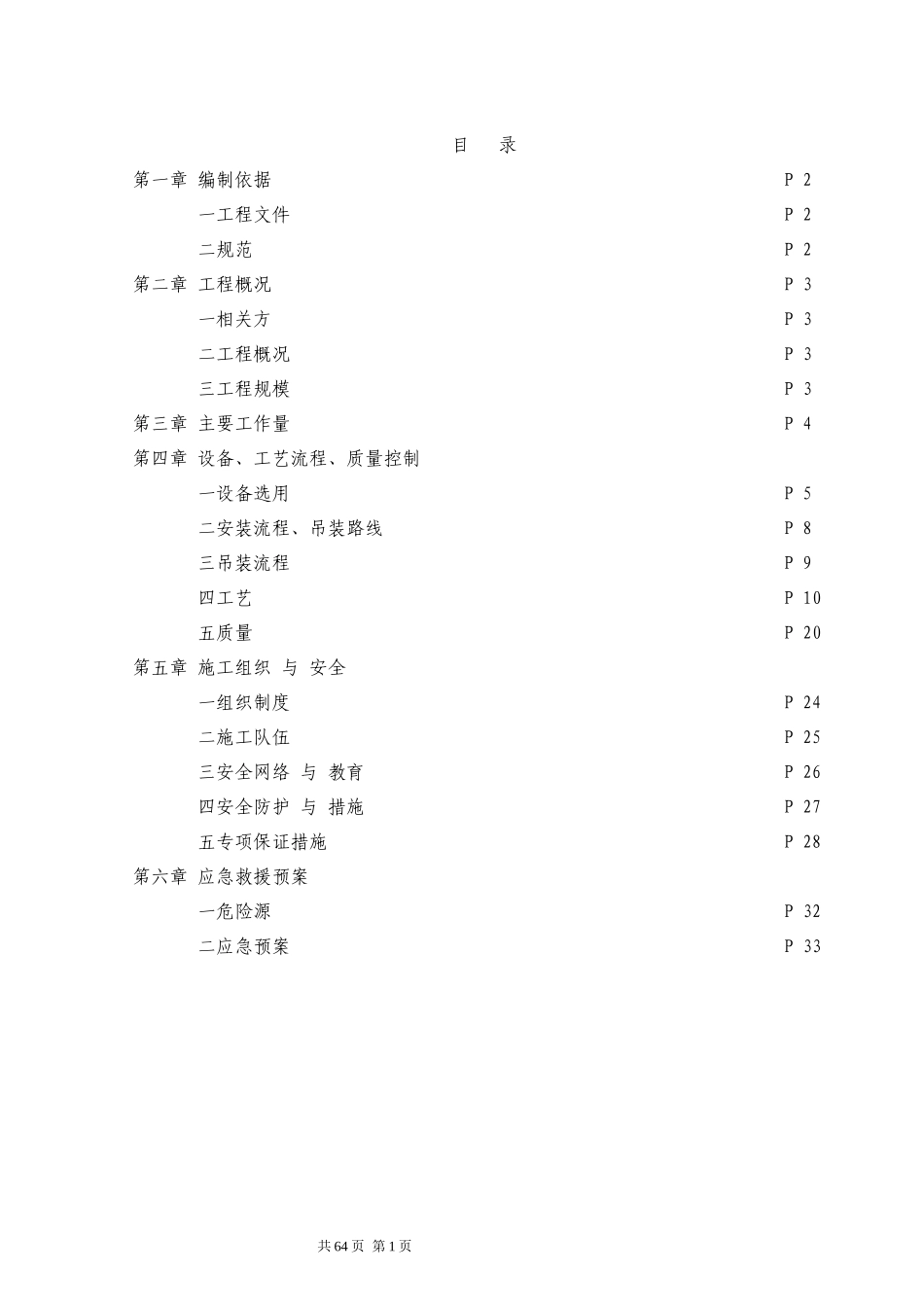

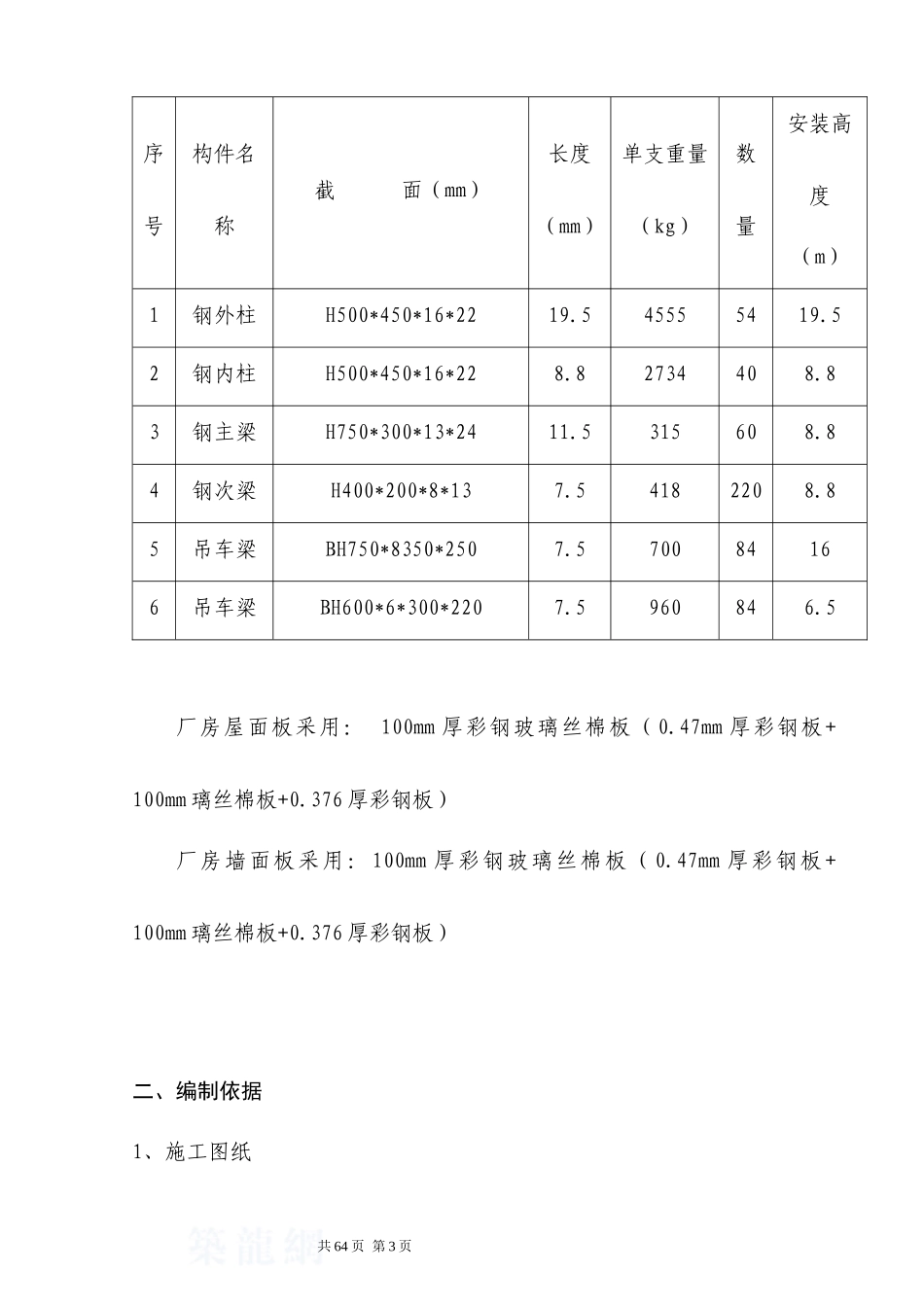

目录第一章编制依据P2一工程文件P2二规范P2第二章工程概况P3一相关方P3二工程概况P3三工程规模P3第三章主要工作量P4第四章设备、工艺流程、质量控制一设备选用P5二安装流程、吊装路线P8三吊装流程P9四工艺P10五质量P20第五章施工组织与安全一组织制度P24二施工队伍P25三安全网络与教育P26四安全防护与措施P27五专项保证措施P28第六章应急救援预案一危险源P32二应急预案P33共64页第1页一、工程概况：（一）、工程相关方建设单位：宁夏宁东能化投资有限公司监理单位：宁夏巨正建设监理有限公司设计单位：北京龙安华诚建筑设计院有限公司建设单位：江西省朝晖城市建设工程有限公司二、工程概况工程名称：物流园区标准化厂房项目1#厂房工程工程地点：宁东镇工程内容：土建、钢结构、水暖电结构类型：钢框架结构体系三、工程规模：厂房结构类型：钢框架结构体系，共5栋。钢柱与基础采用地脚螺栓连接；钢梁分段制作采用高强螺栓连接；支撑檩条与门架用普通螺栓连接建筑面积为11616.2m²。1，扩建厂房1#2#3#厂房：1#厂房为双坡三跨结构，长160米、宽36米（单跨12米、柱距7.5米），高度19.5米，屋面排水坡度5%，最大钢构件4.5吨，最大安装高度19.5米，见下表。共64页第2页序号构件名称截面（mm）长度（mm）单支重量（kg）数量安装高度（m）1钢外柱H500*450*16*2219.545555419.52钢内柱H500*450*16*228.82734408.83钢主梁H750*300*13*2411.5315608.84钢次梁H400*200*8*137.54182208.85吊车梁BH750*8350*2507.570084166吊车梁BH600*6*300*2207.5960846.5厂房屋面板采用：100mm厚彩钢玻璃丝棉板（0.47mm厚彩钢板+100mm璃丝棉板+0.376厚彩钢板）厂房墙面板采用：100mm厚彩钢玻璃丝棉板（0.47mm厚彩钢板+100mm璃丝棉板+0.376厚彩钢板）二、编制依据1、施工图纸共64页第3页2、施工组织设计3、《建筑施工高处安全作业安全规范》JGJ88-92。4、《建筑施工安全检查，评分标准》JGJ59-99。5、《建筑机械使用安全技术规程》JGJ59-996、《建筑塔式起重机安全规程》GB5144-85。7、《龙门架、高架物料提升机安全技术规范》JGJ-88-92。8、《钢结构工程施工及验收规范》（GB50205-2001）；9、《建筑钢结构焊接规程》（JGJ81-2002）；10、《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82-91）。共64页第4页三、主要工作量安装范围：钢柱、钢梁、吊车梁、支撑、檩条以及屋面板、墙板。主要构件：梁柱、支撑、C型檩条和屋面及墙面彩板等。工作量分析：累计钢柱94根，最大钢柱单重约4.5吨；行车梁84根，最大行车梁单重约0.96吨；见下表安装工作量统计表NO项目单位数量备注1钢结构T7362檩条T403屋面彩钢板M258004墙面彩钢板M263305二层楼面压型钢板M258006防火门樘47天沟M2008地脚螺栓预埋PC188在保证工期的前提下，项目部非常重视安全文明施工，对安全施工提出了明确的要求，并作出了的具体的布署。共64页第5页第四章设备、工艺及流程一、设备选用施工设备及材料施工设备及材料计划用量表序号机具名称单位数量用途116t汽车吊台2结构卸车及吊装225t汽车吊台2结构吊装3交流电焊机台4构件焊接等4气焊工具套4施工辅助机具5电动扳手把4紧固螺栓6手动扭矩扳手把4紧固螺栓7角磨砂轮机台6施工辅助机具8经纬仪台2复测、找正9水准仪NA2台1复测、找正10卡扣（5t）个8吊装钢梁用11钢丝绳Ф11mm（6*19）米100吊装用钢丝绳的计算：安全绳采用Ф11mm（6*19）的钢丝绳作为屋架梁上的安全绳；Ф11mm（6*19）的钢丝绳破断拉力为：共64页第6页66587N/5/9.8=1359kg一根安全绳同时承受8个人的重量：75kg*8=600kg。1359kg＞600kg满足安全要求。安全绳、安全网的挂设：在屋架上每隔5米焊接一根Ф48mm*4.8mm的圆管立柱，然后安全绳绑扎在圆管立柱上，两端用卡环卡牢。施工人员在屋架上行走或作业时必须随时将安全带的挂钩挂在安全绳上，不得脱钩。第一、二榀屋架安装后开始挂设安全网，往后每安装一榀屋架挂设一空安全网，安全网的拼接缝不得有漏洞。共64页第7页基础预埋二次准备检查吊装设备工具的数量及完好情况现场分类检查构件堆场、装卸、分类、检查、配合钢梁拼装及吊装钢柱吊装单元或整体校正钢柱校正校正记录高强度螺栓终...
