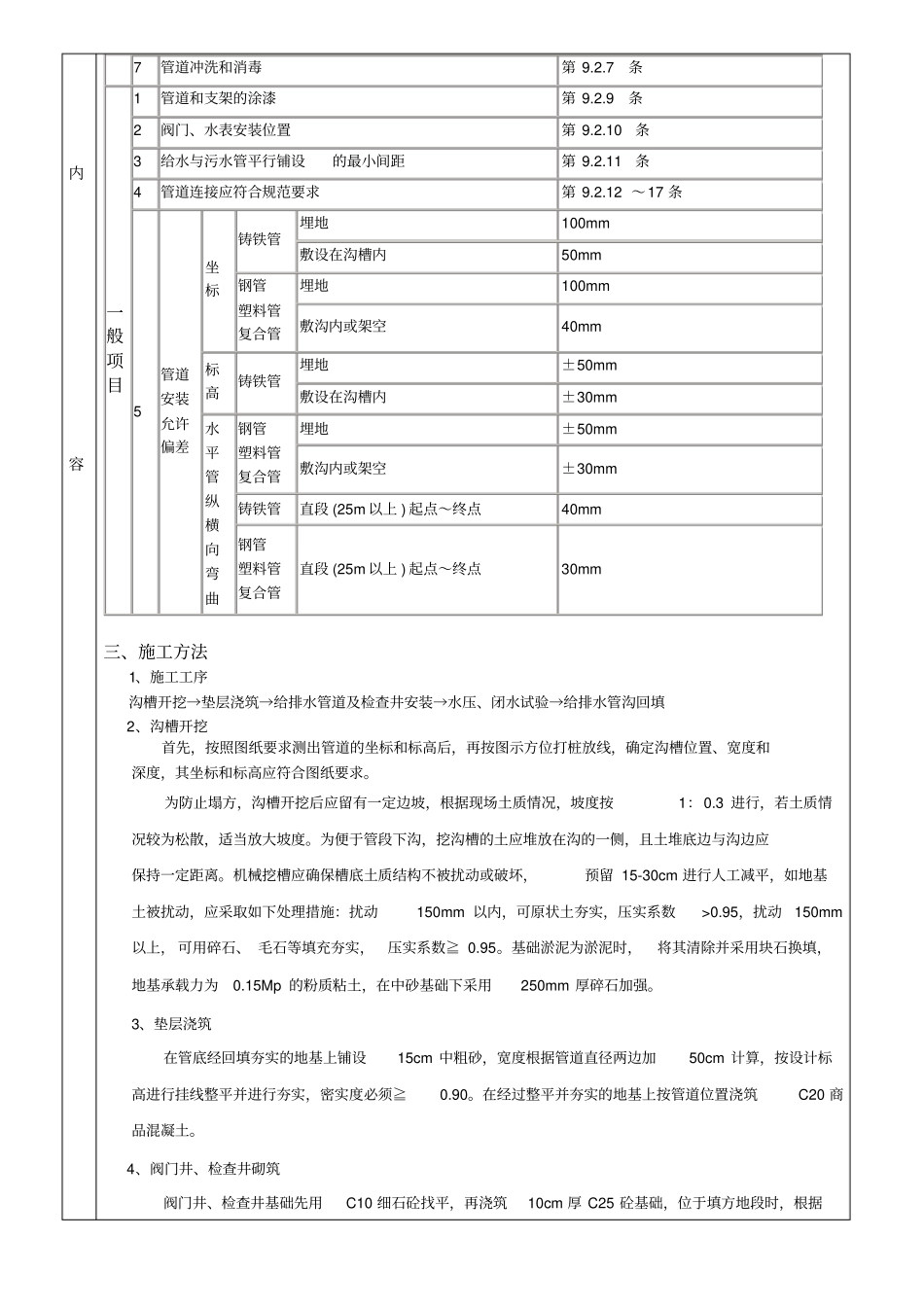

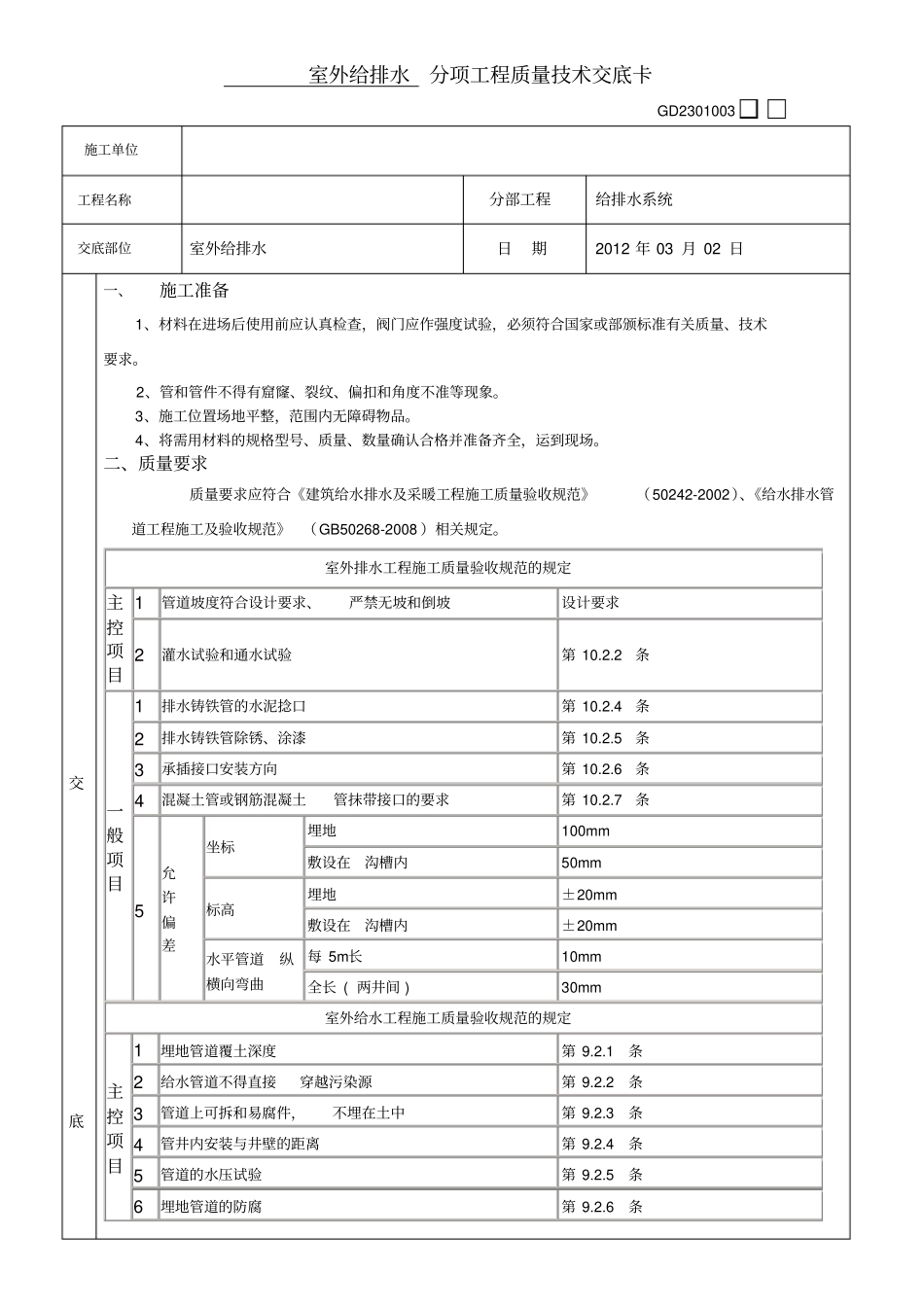

室外给排水分项工程质量技术交底卡GD2301003施工单位工程名称分部工程给排水系统交底部位室外给排水日期2012年03月02日交底一、施工准备1、材料在进场后使用前应认真检查，阀门应作强度试验，必须符合国家或部颁标准有关质量、技术要求。2、管和管件不得有窟窿、裂纹、偏扣和角度不准等现象。3、施工位置场地平整，范围内无障碍物品。4、将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。二、质量要求质量要求应符合《建筑给水排水及采暖工程施工质量验收规范》（50242-2002）、《给水排水管道工程施工及验收规范》（GB50268-2008）相关规定。室外排水工程施工质量验收规范的规定主控项目1管道坡度符合设计要求、严禁无坡和倒坡设计要求2灌水试验和通水试验第10.2.2条一般项目1排水铸铁管的水泥捻口第10.2.4条2排水铸铁管除锈、涂漆第10.2.5条3承插接口安装方向第10.2.6条4混凝土管或钢筋混凝土管抹带接口的要求第10.2.7条5允许偏差坐标埋地100mm敷设在沟槽内50mm标高埋地±20mm敷设在沟槽内±20mm水平管道纵横向弯曲每5m长10mm全长(两井间)30mm室外给水工程施工质量验收规范的规定主控项目1埋地管道覆土深度第9.2.1条2给水管道不得直接穿越污染源第9.2.2条3管道上可拆和易腐件，不埋在土中第9.2.3条4管井内安装与井壁的距离第9.2.4条5管道的水压试验第9.2.5条6埋地管道的防腐第9.2.6条内容7管道冲洗和消毒第9.2.7条一般项目1管道和支架的涂漆第9.2.9条2阀门、水表安装位置第9.2.10条3给水与污水管平行铺设的最小间距第9.2.11条4管道连接应符合规范要求第9.2.12～17条5管道安装允许偏差坐标铸铁管埋地100mm敷设在沟槽内50mm钢管塑料管复合管埋地100mm敷沟内或架空40mm标高铸铁管埋地±50mm敷设在沟槽内±30mm水平管纵横向弯曲钢管塑料管复合管埋地±50mm敷沟内或架空±30mm铸铁管直段(25m以上)起点～终点40mm钢管塑料管复合管直段(25m以上)起点～终点30mm三、施工方法1、施工工序沟槽开挖→垫层浇筑→给排水管道及检查井安装→水压、闭水试验→给排水管沟回填2、沟槽开挖首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按1：0.3进行，若土质情况较为松散，适当放大坡度。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，预留15-30cm进行人工减平，如地基土被扰动，应采取如下处理措施：扰动150mm以内，可原状土夯实，压实系数>0.95，扰动150mm以上，可用碎石、毛石等填充夯实，压实系数≧0.95。基础淤泥为淤泥时，将其清除并采用块石换填，地基承载力为0.15Mp的粉质粘土，在中砂基础下采用250mm厚碎石加强。3、垫层浇筑在管底经回填夯实的地基上铺设15cm中粗砂，宽度根据管道直径两边加50cm计算，按设计标高进行挂线整平并进行夯实，密实度必须≧0.90。在经过整平并夯实的地基上按管道位置浇筑C20商品混凝土。4、阀门井、检查井砌筑阀门井、检查井基础先用C10细石砼找平，再浇筑10cm厚C25砼基础，位于填方地段时，根据交底内设计要求进行加筋。雨污水检查井均采用M10水泥浆砌灰沙砌块，砌筑前应对砌块充分湿润，砌筑砂浆配合比符合设计要求，铺浆应饱满，灰浆与砌块四周粘接紧密、不得漏浆，上下砌块错缝砌筑。砌筑时同时安装踏步，踏步安装后，未达到规定设计强度前不得踩踏。管道与检查井连接处中阶层做法：先用毛刷或面纱将管道表面清理干净，然后均匀涂上一层粘结剂，随即与其上洒一层干燥的粗砂（粒径0.5~2.0mm）固化10~20分钟后，在管道外壁形成粗糙的环状中介层，中阶层的长度不应小于管道埋入检查井井墙内的长度。5、管道安装：本工程给水管采用PE管，热熔对接。排水管采用PVC-U双壁波纹管，承插连接。1．PE给水管安装将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。两...
